Leseprobe: Messaufgaben an Heizungsanlagen effizient und sicher durchführen

1.1. Funktionsprüfung und Einstellungen an Gasfeuerungsanlagen

Die hier beschriebenen Arbeitsschritte und Hinweise zeigen exemplarisch, wie die Funktionsüberprüfung und Einstellung bei der Inbetriebnahme von atmosphärischen Gaskesseln und Brennwertgeräten auszusehen haben. Nicht aufgeführt sind die Tätigkeiten an Gas-Gebläsebrennern.

Überprüfen des Gasanschlussdrucks

Vor der Inbetriebnahme muss der Gasanschlussdruck als Fließdruck geprüft werden. Er muss innerhalb des zulässigen Druckbereichs laut Herstellerunterlagen liegen (bei Erdgas meistens 18 – 25 mbar). Andernfalls darf der Gaskessel nicht in Betrieb genommen werden und es ist das zuständige Gasversorgungsunternehmen zu benachrichtigen, um die Ursache zu beheben.

Für die Messung des Gasanschlussdrucks wird bei geschlossenem Gasabsperrhahn ein Druckmessgerät an den entsprechenden Mess-Stutzen der Armatur des Gaskessels angeschlossen. Bei geöffnetem Gashahn wird dann der Brenner über das jeweilige Bedienmenü auf Maximalleistung gefahren und der Gasanschlussdruck als Fließdruck gemessen. Bei korrektem Anschlussdruck wird der Mess-Stutzen wieder verschlossen und mit der Inbetriebnahme fortgefahren.

Mögliche Folgen des falschen Gasdrucks

Zu hoher Gasdruck

  • Flamme verlischt
  • Unvollständige Verbrennung
  • Hohe CO-Konzentration (Vergiftungsgefahr)
  • Hoher Gasverbrauch

Zu geringer Gasdruck

  • Flamme verlischt
  • Hohe Abgasverluste
  • Hoher O2-Gehalt
  • Niedriger CO2-Gehalt
Ablesen von Gasanschluss- und Düsendruck am testo 510

1.2. Einstellen des Gas-Luft-Verhältnisses

Das Ziel eines umweltgerechten Anlagenbetriebs ist die vollständige Verbrennung des Brennstoffes und die bestmögliche Ausnutzung der Anlage. Eine maßgebende Größe für den optimalen Betrieb ist die Verbrennungsluftmenge. In der Praxis hat sich für den Anlagenbetrieb ein leichter Luftüberschuss als optimal erwiesen. Der Verbrennung wird etwas mehr Luft zugeführt als theoretisch notwendig wäre.

Das Verhältnis der überschüssigen Verbrennungsluft zum theoretischen Luftbedarf nennt man Luftzahl oder Luftverhältniszahl λ (Lambda). Die Luftzahl wird in Abhängigkeit der Konzentration der Abgaskomponenten CO, CO2 und O2 bestimmt. Bei der Verbrennung gehört zu jedem CO2-Gehalt ein bestimmter CO- (bei Luftmangel/λ<1) bzw. O2-Gehalt (bei Luftüberschuss/λ>1). Da der CO2-Wert über ein Maximum verläuft, ist er allein nicht eindeutig, sodass zusätzlich eine CO- oder O2-Messung erforderlich ist. Bei Betrieb mit Luftüberschuss (Normalfall) wird heute in der Regel die O2-Bestimmung vorgezogen. Für jeden Brennstoff ergeben sich ein spezifisches Diagramm und ein eigener Wert für CO2max.

Einstellarbeiten mit dem Abgas-Analysegerät testo 330i

Bei Heizwertgeräten geschieht die Einstellung des Gas-Luftverhältnisses mit der manometrischen Methode, d. h. es wird der Düsendruck für Minimal- und Maximalleistung eingestellt. Dazu wird am Mess-Stutzen für den Düsendruck die Dichtschraube gelöst und ein Druckmessgerät angeschlossen. Der Gaskessel wird dann per Bedienmenü in der Regel zuerst auf maximale (Volllast) und dann auf minimale Geräteleistung (Kleinlast) gebracht. Für beide Leistungsstufen wird an den jeweiligen Einstellschrauben an der Gasarmatur der Düsendruck verändert und über das Druckmessgerät kontrolliert. Die Angaben zum benötigten Düsendruck stehen in den Herstellerunterlagen (in Abhängigkeit vom Wobbe-Index des verwendeten Gases, welchen man beim Gaslieferanten erfragen kann): Bei Brennwertgeräten wird das Gas-Luftverhältnis meistens über die Messung des Kohlenstoffdioxid-Gehalts (CO2) im Abgas eingestellt.

Dafür wird das Abgas-Messgerät, wie ab Schritt 1.3 beschrieben, vorbereitet und die Rauchgassonde im Abgaskanal platziert. Über das Bedienmenü wird anschließend der Kessel auf Maximalleistung gebracht und der CO2-Gehalt im Abgas gemessen. Für die Einstellung des Gas-Luftverhältnisses wird nun die Gasmenge über die Einstellschraube (Gasdrossel) verändert, bis die CO2-Werte im Abgas den Vorgaben des Herstellers entsprechen. Teilweise geben Hersteller noch Einstellwerte für die minimale Geräteleistung vor. Die Einstellung erfolgt entsprechend dem Vorgehen für die Maximalleistung. Nach diesen grundsätzlichen Einstellungen muss eine Kontrolle des eingestellten Gaskessels erfolgen. Diese umfasst die Messung des Abgasverlusts (qA) und des Kohlenstoffmonoxid-Gehalts (CO) im Abgas.

Das war nur ein kleiner Auszug. Wollen Sie weiterlesen? Dann fordern Sie gleich die kompletten Tipps & Tricks an. Es dauert nur 1 Minute und Sie profitieren von diesen Kapiteln:

Hier anfordern

Help

Pflichtfeld oder fehlerhafter Wert
Pflichtfeld oder fehlerhafter Wert
Pflichtfeld oder fehlerhafter Wert
Datenschutz akzeptieren:Pflichtfeld oder fehlerhafter Wert
* Pflichtfelder

truee09b91eac51b54b12d550a9de40b196fc37d207b
Bestätigen
Gefundener Entwurf
Gefundener Entwurf
Gefundene Entwürfe
[Existing form data found]
Formular abgeschickt
Überblick über Meldungen zur Formularvalidierung
Aktion konnte nicht beendet werden
Bestätigung

Inhalt

  1. Funktionsprüfung und Einstellungen an Gasfeuerungsanlagen
    1.1. Überprüfen des Gasanschlussdrucks
    1.2. Einstellen des Gas-Luft-Verhältnisses
    1.3. Vorbereiten des Abgas-Messgerätes
    1.4. Bestimmung des Abgasverlusts
    1.5. Ermittlung des Wirkungsgrades (η)
    1.6. Messung des Kaminzugs
    1.7. Messung der CO-Konzentration
    1.8. Abgaswegeüberprüfung
    1.9. Pflege des Messgerätes
  2. Zusätzliche Überprüfungen
    2.1. Überprüfung von Stickoxiden (NOx)
    2.2. CO-Umgebungsmessung
    2.3. CO2-Umgebungsmessung
    2.4. Funktionsprüfung und Einstellungen an Ölfeuerungsanlagen
    2.5. Messen der Rußzahl
    2.6. Einstellungen an Ölbrennern
Tipps und Tricks Abgasmessung

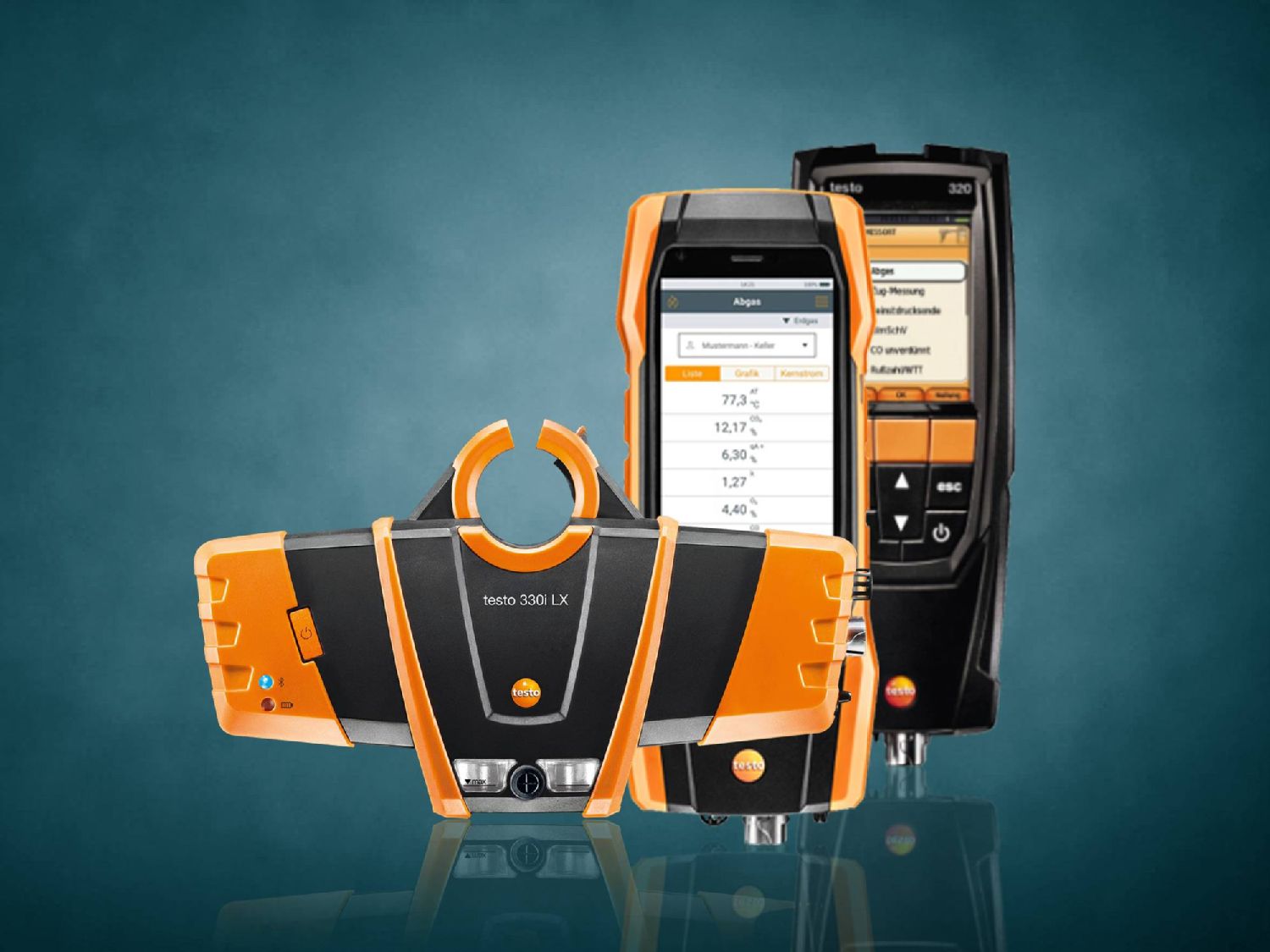

Testo-Messgeräte für die Abgasmessung
