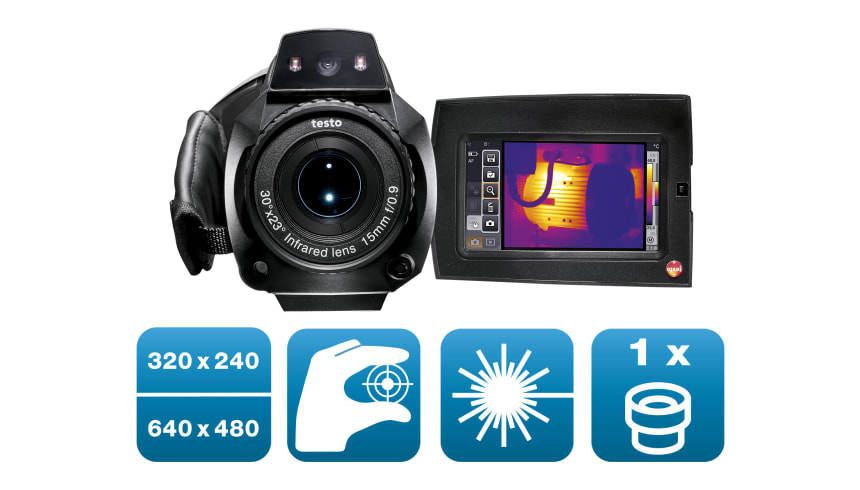

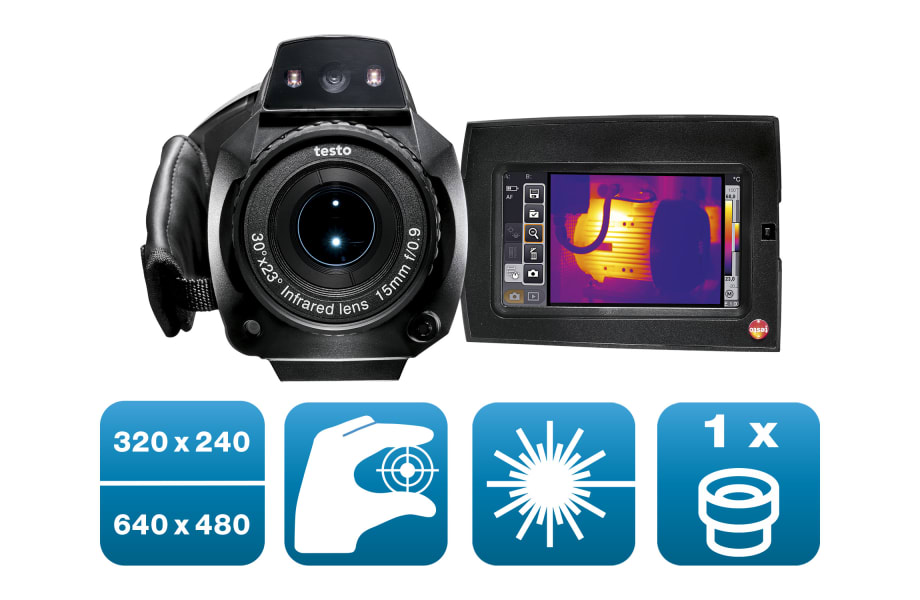

testo 885 - Cámara termográfica (320 x 240 píxeles, enfoque manual / auto, láser, 1 objetivo seleccionable)

Modelo  0563 0885 X1

  • Cámara termográfica profesional testo 885: Resolución de 320 × 240 píxeles, ampliable a 640 × 480 píxeles con SuperResolution, sensibilidad térmica < 30 mK, medición de alta temperatura opcional hasta 1200 °C

  • Selección de objetivos entre el objetivo estándar 30° x 24°, objetivo de 25° x 19° y teleobjetivo de 11° x 9° – Se puede elegir libremente un objetivo

  • Funciones de asistencia para una medición más eficiente: SiteRecognition, imagen panorámica, paquete de análisis de proceso con almacenamiento de secuencias y vídeo radiométrico (este último es opcional)

  • Software profesional testo IRSoft sin necesidad de licencia

Por un lado se tiene la inspección de instalaciones eléctricas, la medición de altas temperaturas y el análisis de placas de circuito impreso. Por otro lado está el control de instalaciones solares, la termografía del revestimiento completo de edificios y la termografía de construcción para el asesoramiento energético: La cámara termográfica testo 885 está equipada de manera óptima tanto para la termografía industrial profesional como para la termografía de edificios.

Descripción del producto

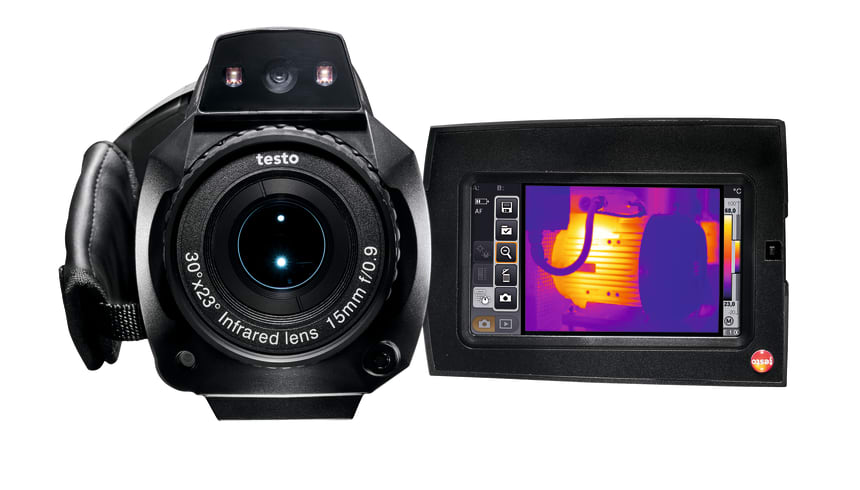

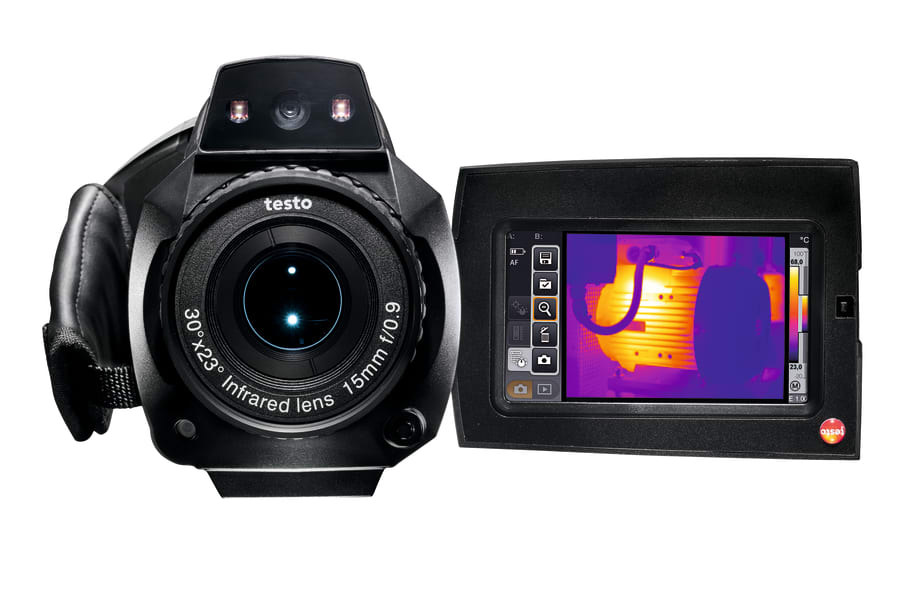

Con el testo 885, Testo ha desarrollado una cámara termográfica profesional que reúne funciones integrales para la termografía industrial y de edificios en una carcasa ergonómica.



Descubra todas las funciones de la cámara termográfica testo 885

  • Tamaño de detector 320 x 240 píxeles: Gracias a los 76.800 puntos de medición de temperatura, los objetos a medir se muestran en una excelente calidad de imagen y se graban con gran precisión
  • Tecnología SuperResolution de 640 x 480 píxeles: Con esta característica se incrementa la calidad de la imagen haciendo que la resolución de las imágenes térmicas sea hasta cuatro veces mayor
  • Cámara digital integrada con LEDs de potencia: óptima para clasificar imágenes térmicas e imágenes reales y crear, por tanto, la documentación perfecta para los clientes
  • Sencillo manejo: diseño ergonómico del mango giratorio y pantalla giratoria e inclinable
  • Las imágenes térmicas pueden guardarse también opcionalmente en formato JPEG





Funciones prácticas de la cámara termográfica especialmente para la termografía de edificios

  • Gran campo de visión gracias al objetivo de 30°: Con el objetivo gran angular estándar se identifican inmediatamente grandes secciones de la imagen y se reconoce de un vistazo la distribución de temperatura del objeto a medir
  • Asistente para imágenes panorámicas: El asistente para imágenes panorámicas permite el análisis y la documentación de objetos grandes con una imagen creada a partir de varias imágenes individuales. Así que no hay necesidad de gestionar, observar y comparar una gran cantidad de imágenes. De esta manera son posibles las imágenes completas de revestimientos de edificios
  • Modo de medición especial para detección de zonas con riesgo de enmohecer: Introduciendo manualmente la temperatura ambiente y la humedad ambiental se calcula el punto de rocío en la estancia. A continuación le sigue un ajuste del punto de rocío con la temperatura superficial medida por la cámara. El riesgo de aparición de moho puede leerse en la pantalla gracias a los colores del semáforo (rojo-amarillo-verde) indicados. Más fácil resulta con la sonda de humedad inalámbrica opcional: Mediante la transmisión automática de lecturas se suprime la introducción manual de la humedad del aire y la temperatura ambiente





Funciones especiales de la cámara termográfica para la termografía industrial

  • Tecnología SiteRecognition: La tecnología SiteRecognition permite el reconocimiento directo de lugares de medición para la toma termográfica recurrente de objetos de medición similares, así como la asignación automática y el archivado de las imágenes térmicas generadas
  • Medición de alta temperatura opcional hasta 1200 °C: Mediante la opción de alta temperatura se puede ampliar el rango de medición de manera flexible hasta 1200 °C
  • Paquete para análisis de procesos (opcional): La combinación en la cámara del vídeo totalmente radiométrico y la captura secuencial permite medir sin cables y simplificar el manejo en el lugar de medición





Más ventajas de la cámara termográfica

  • Posibilidad de intercambio de los objetivos
  • Filtro protector para la lente (opcional)
  • enfoque automático
  • Distancia de enfocado mínima 10 cm
  • Grabación de voz mediante auriculares con micrófono
  • Con el software profesional testo IRSoft es posible valorar capturas termográficas directamente en el PC
  • FeverDetection (opcional): Revisión una posible temperatura elevada de las personas en lugares públicos y en medios de transporte con el asistente – Para la protección de la salud pública





Objetivos

Es posible seleccionar libremente uno de tres objetivos en total:

Objetivo estándar 30° x 23°:
  • Ideal para la inspección de objetos a medir cercanos
  • Campo de visión amplio
Objetivo de 25° x 19°:
  • Ideal para el uso en aplicaciones para el mantenimiento preventivo
Teleobjetivo 11° x 9°:
  • Permite tomas extraordinarias de objetos a una distancia intermedia y una distancia mayor



Volumen de suministro

  • Cámara termográfica testo 885 con SuperResolution
  • 1 objetivos (selección entre el objetivo estándar de 30°, objetivo de 25° o teleobjetivo de 11°)
  • Maletín de transporte robusto
  • Software profesional IRSoft (descarga gratuita)
  • Tarjeta SD
  • Cable USB
  • Correa de transporte
  • Paño de limpieza para las lentes
  • Fuente de alimentación
  • Batería de iones de litio
Datos técnicos generales

Color del producto

Black

Iluminación de pantalla

brillante / normal / oscuro

Características imagen infrarrojos

Resolución infrarroja

320 x 240 pixels

Foco

automático / manual

Frecuencia de actualización

33 Hz

IFOV SuperResolution

1.06 mrad (Objetivo estándar), 0.85 mrad (25° Objetivo), 0.38 mrad (Teleobjetivo)

Resolución SuperResolution

640 × 480 píxeles

Resolución geométrica (IFOV)

1.7 mrad (Objetivo estándar), 1.36 mrad (25° Objetivo), 0.6 mrad (Teleobjetivo)

Distancia minima de enfoque

0.1 m (Estándar), 0.2 m (25° Objetivo), 0.5 m (Teleobjetivo)

Campo de visión

30° x 23° (objetivo estándar); 25° x 19° (25° Objetivo), 11° x 9° (Teleobjetivo)

Sensibilidad térmica

< 30 mK a +30 °C

Rango espectral

7,5 hasta 14 µm

*inside the EU, outside 9 Hz

Características imagen visual

Tamaño de la imagen

3.1 MP

Distancia minima de enfoque

0,5 m

Representación de imágenes

Tipo de pantalla

Pantalla táctil de 4.3“ con 480 x 272 píxeles

Zoom digital

1-; triple

Posibilidades de visualización

Imagen IR / imagen real

Color

9 (hierro, arco iris, arco iris HC, fríocaliente, azul-rojo, gris, gris invertido, sepia, Testo)

Salida de vídeo

USB 2.0, Micro HDMI

Medición

Rango

-30 a +100 °C; 0 a +350 °C (seleccionable); 0 a +650 °C (seleccionable)

Medición de alta temperatura

+350 ... +1200 °C (no en combinación con el súper teleobjetivo)

Exactitud

±2 °C, ±2% del v.m.

Emisividad

0.01; 1

Temperatura reflejada

manual

Corrección de la transmisión (atmósfera)

Exactitud temperatura elevada

±2 °C, ±2% del v.m.

Funciones de la medición

Visualización del riesgo de condensación (datos manuales)

Medición de humedad con sonda inalámbrica

(✓)

Modo solar - manual

Funciones de análisis

Hasta 10 puntos de medición, detección del punto frío/caliente, medición por zona hasta 5 veces (mín./máx. y promedio), isotermas y valores de alarma

Medición de la humedad con el termohigómetro

0; 0; 0; -

Equipamiento de la cámara

Cámara digital

Paquete de análisis

(✓)

Guardar JPEG

si

Medición por vídeo (mediante USB)

hasta 3 puntos de medición

Grabación de voz

Bluetooth****/auricular con micrófono con cable

Láser (clasificación 635 nm, Clase 2)

Marcador láser

Asistente para imágenes panorámicas

LED

Teleobjetivo

1 objetivo incluida en el set

Tecnología SiteRecognition (reconocimiento de situación de medición con gestión de imágenes)

Interfaces

LabVIEW; Bluetooth®; USB 2.0; HDMI

Bluetooth

Conexión a la sonda de humedad por radio y al auricular Bluetooth®

Fever detection

(✓)

**** Bluetooth solo en la UE, Noruega, Suiza, EE.UU., Canadá, Colombia, Turquía, Japón, Rusia, Ucrania, India, Australia

Memorización de imágenes

Formato de archivo de imagen individual

.bmt; exportación en formato .bmp; .jpg; .png; .csv; .xls

Formato de archivo de video

.wmv; .mpeg-1

Memoria extraíble

Tarjeta SD de 2GB (aprox. 1500 - 2000 imágenes)

Alimentación de corriente

Tipo de batería

Batería de iones de litio de recarga rápida, recambiable

Autonomía

4,5 h

Opciones de recarga

En el instrumento / en el cargador (opcional)

Funcionamiento con conexión a la red eléctrica

si

Condiciones del entorno

Humedad del aire

20 to 80 %RH non-condensing

Tipo de protección de la carcasa

IP54

Vibración

2G

Temperatura de almacenamiento

-30 hasta +60 ºC

Temperatura de funcionamiento

-15 hasta +50 ºC

Características

Adaptador para trípode

1/4" - 20UNC

Material de la carcasa / del producto

Plastic

Peso

1570 g

Medidas

253 x 132 x 111 mm

PC-Software

Requisitos del sistema

Windows® 10; Windows® 8; Windows® 7 (Service Pack 1)

Standards, tests, warrenty

Directiva UE/CE

2004/108/CE

Mantenimiento preventivo

Ideal para el reconocimiento temprano de averías o defectos en instalaciones y máquinas: Determinación fiable de aumentos de la temperatura con una cámara termográfica.

  • Detección rápida de estados de calentamiento críticos (llamados puntos calientes) durante el funcionamiento
  • Prevención de daños costosos, tiempos de inactividad y peligros de incendio en instalaciones y máquinas

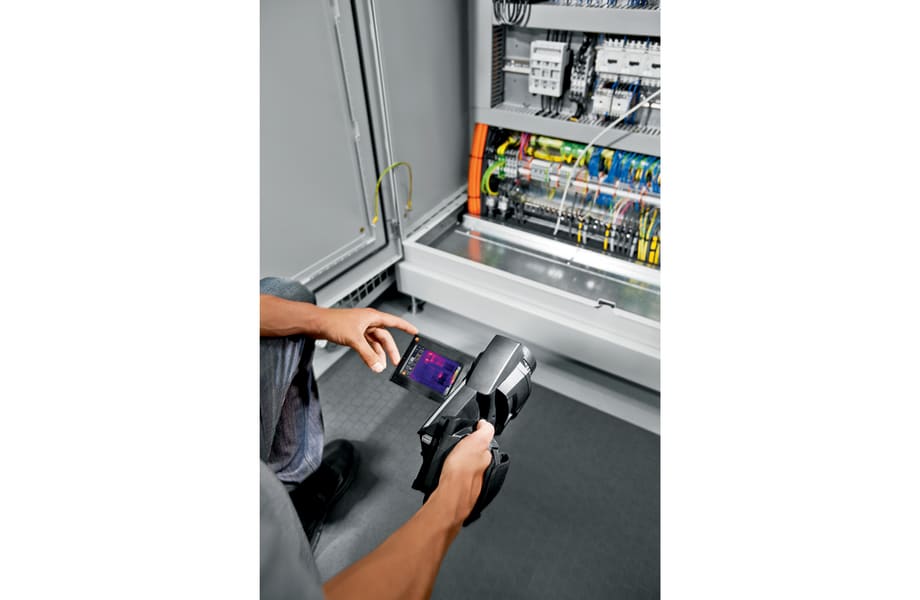

Mantenimiento eléctrico

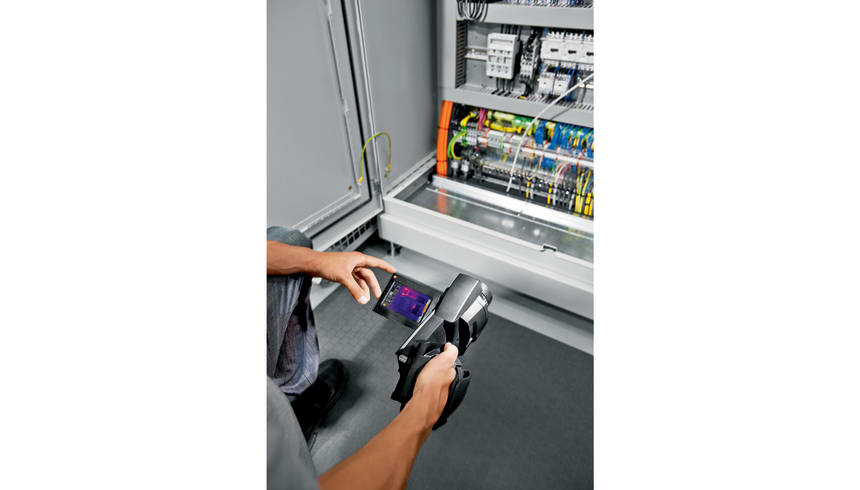

  • Comprobación de armarios de distribución, conexiones eléctricas, sistemas fotovoltaicos
  • Valoración de los estados de calentamiento en instalaciones de tensión baja, media y alta

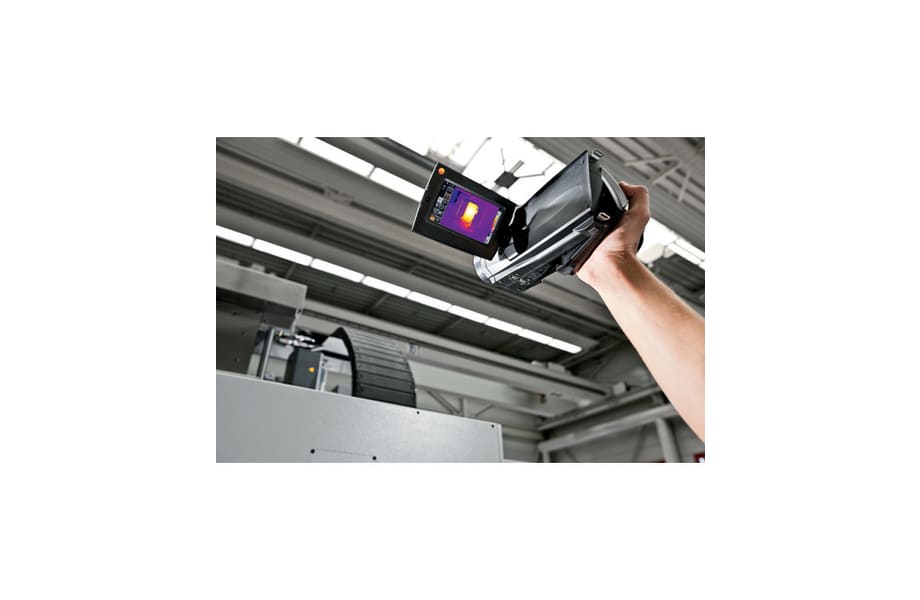

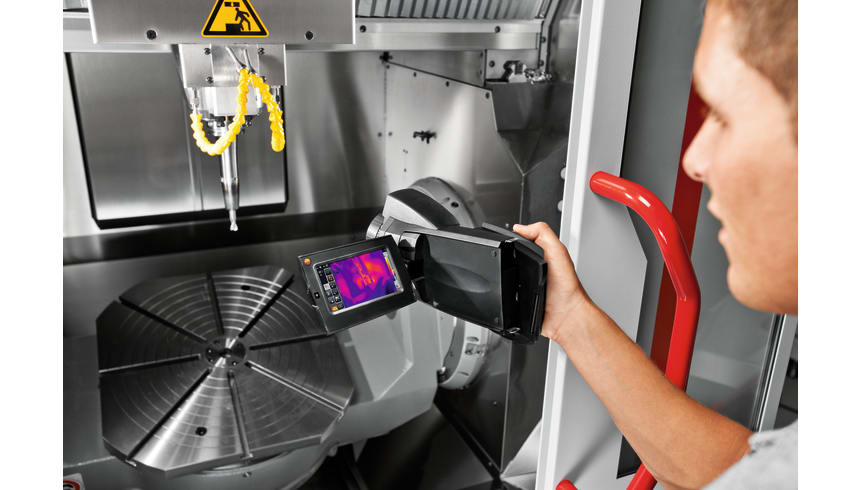

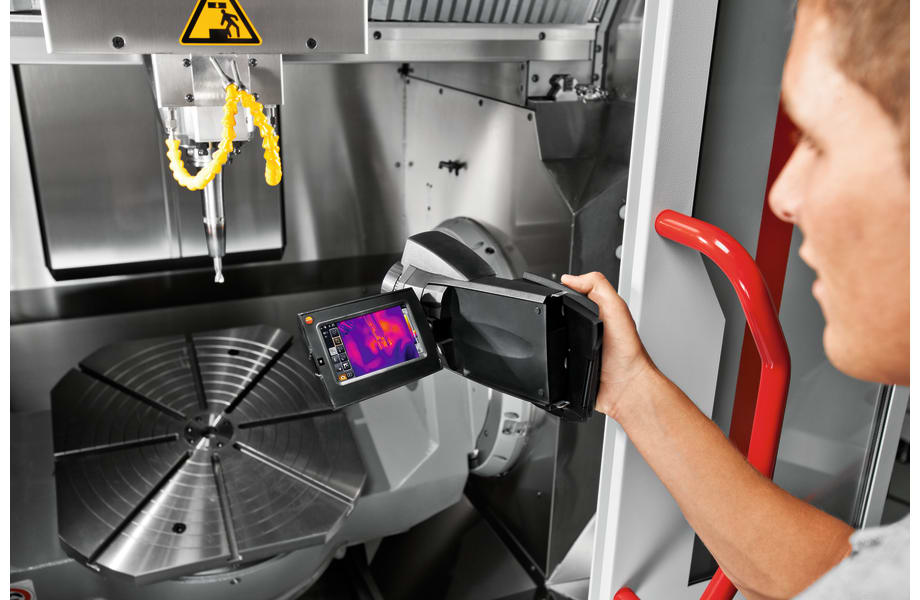

Mantenimiento mecánico

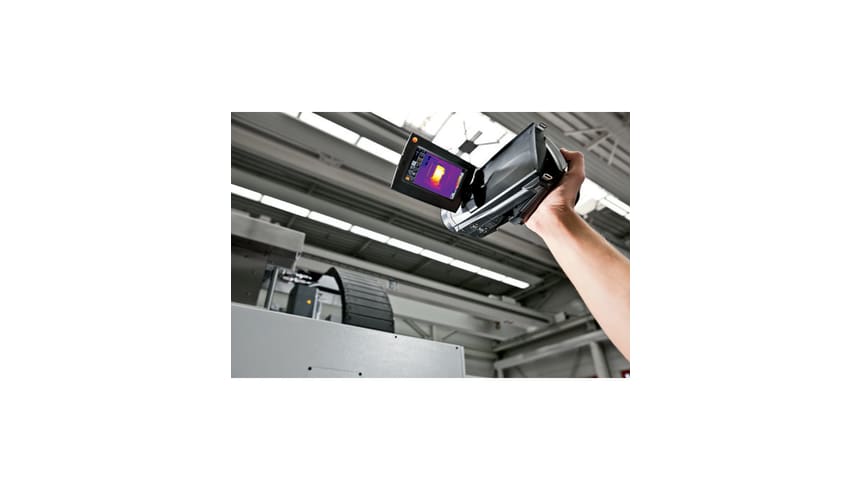

  • Reconocimiento de desgaste en máquinas
  • Comprobación de motores, cojinetes y ejes

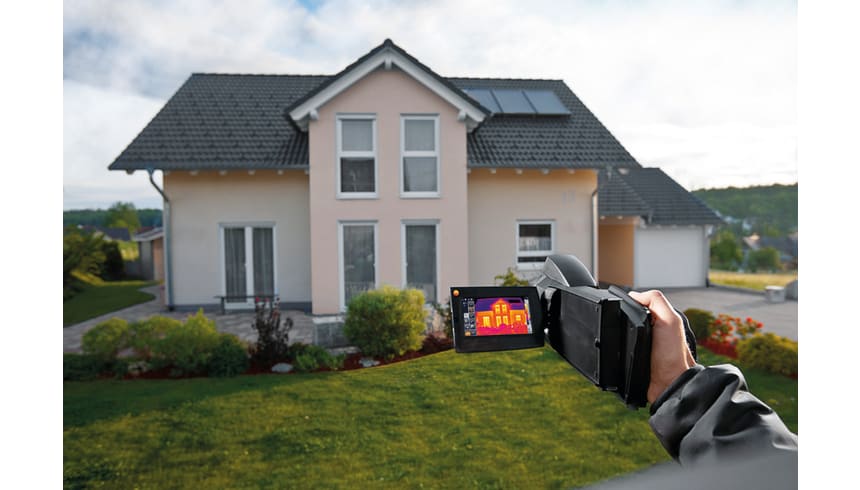

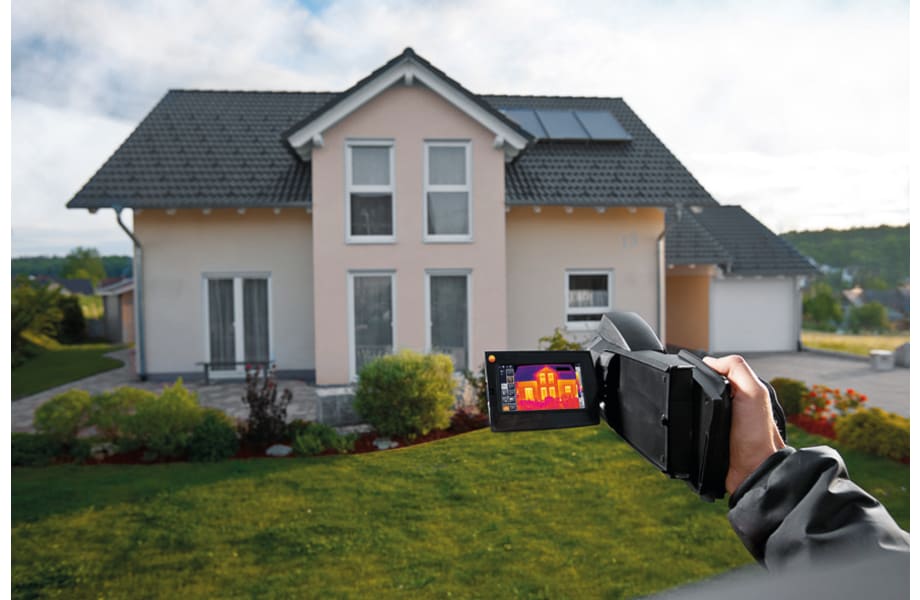

    Localización de fallos de construcción y garantía de la calidad de construcción

    • Detección sin contacto de posibles fallos de construcción, comprobación de la calidad y ejecución de medidas constructivas mediante imágenes térmicas
    • Comprobación de la estanqueidad de ventanas y puertas
    • Detección de deficiencias de aislamiento y puentes térmicos en el revestimiento del edificio
    • Detección y visualización de puntos con riesgo de formación de moho

    Asesoramiento energético profesional

    • Análisis de revestimientos del edificio, valoración de la eficiencia energética, reconocimiento del potencial de ahorro de energía con una cámara termográfica de Testo
    • Registro y documentación sencillos de las pérdidas de energía en los edificios
    • Comprobación sin contacto de aislamientos insuficientes así como puentes térmicos y visualización en la imagen infrarroja
    • Localización rápida y sencilla de fugas en edificaciones nuevas en combinación con el sistema BlowerDoor

    Representación y análisis de revestimientos del edificio en una imagen

    • Termografía detallada de edificaciones grandes
    • Visualización de irregularidades térmicas del revestimiento del edificio en una imagen térmica: El asistente para imágenes panorámicas une varias imágenes del revestimiento del edificio en una imagen general

    Prevención de la formación de moho

    • Localiser rapidement et de manière aisée les zones à risque de moisissures : ces zones sont représentées en rouge sur l’écran de la caméra thermique lorsque cette dernière se trouve en mode « humidité »

    Fácil revisión de calefacciones e instalaciones

    • Revisión de instalaciones de calefacción, climatización y ventilación: Reconocimiento rápido y sencillo de irregularidades en la distribución de temperatura con una cámara termográfica
    • Localización del recorrido de los bucles de calefacción en calefacciones de suelo radiante
    • Comprobación de la presencia de escoria en radiadores
    • Medición de la temperatura de alimentación y retorno

    Localización de roturas en tuberías

    • Determinación segura de la rotura en la tubería mediante la cámara termográfica sin dañar innecesariamente paredes o suelos
    • Localización precisa de fugas en calefacciones de suelo radiante y otras tuberías inaccesibles, por ejemplo, debajo del revoque

    Localización de fugas en tejados planos

    • Detección de zonas húmedas en tejados: Las cámaras termográficas muestran las zonas en el tejado que presentan acumulaciones de humedad o daños en el aislamiento mediante las diferencias de temperatura (especialmente en tejados planos)

    Mayor fiabilidad en la garantía de la calidad y el control de producción

    • Una cámara termográfica de Testo ofrece apoyo para el control del proceso y la garantía de la calidad en el producto
    • Detección sin contacto de cuerpos extraños en los procesos de producción y anomalías en la distribución de temperaturas de piezas constructivas
    • Supervisión rápida y sencilla del nivel de llenado en depósitos cerrados de líquidos

    Medición segura de temperaturas altas

    • Medición de temperaturas altas desde una distancia segura: Algunos de los modelos de cámara termográfica de Testo miden incluso hasta 1200 °C con la opción de alta temperatura
    • Uso ideal en el mantenimiento industrial
    • Detección de desgaste, daños de aislamiento y carbonización en hornos y sartenes
    • Termografía de hornos y máquinas de gran dimensión en una imagen infrarroja, por ejemplo, hornos giratorios en la producción de cemento

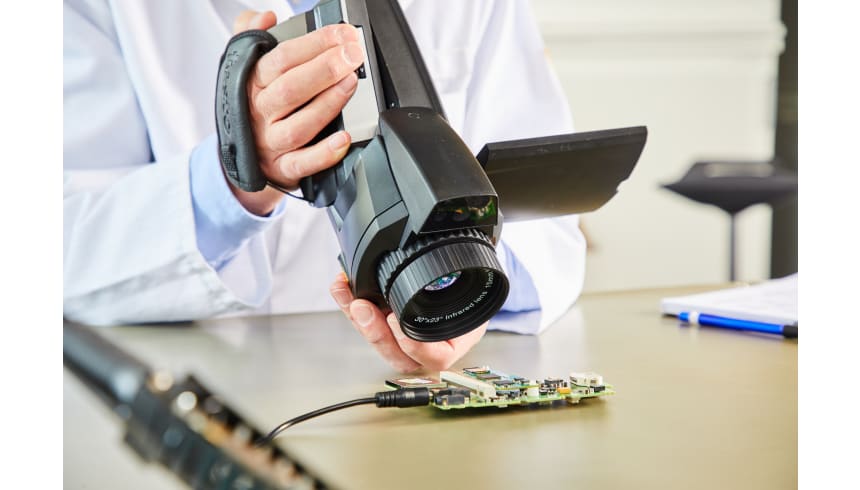

    Investigación y desarrollo

    • Determinación de anomalías térmicas y supervisión en tiempo real de los procesos de enfriamiento y calentamiento

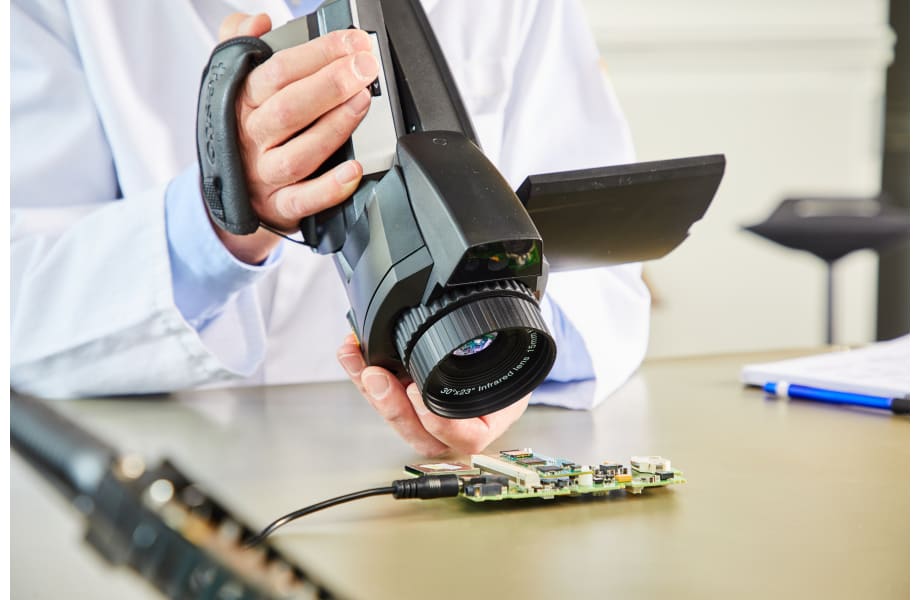

    • Visualización precisa de temperaturas críticas en placas de circuito impreso: Gracias a la más fina resolución geométrica de las cámaras termográficas de Testo
    • Análisis del origen y la derivación de calor en platinas y optimización de procesos de desarrollo: El paquete de análisis del proceso ofrece funciones prácticas como la captura de vídeo y la grabación de secuencia de imágenes. De este modo es posible analizar fácilmente los procesos térmicos

    Suministro de energía (generación y distribución)

    • Comprobación termográfica de las instalaciones de distribución de energía: Con las cámaras termográficas es posible comprobar sin contacto y desde una distancia segura el calentamiento térmico, por ejemplo en líneas de alta tensión y centrales transformadoras
    • Comprobación sin contacto de sistemas fotovoltaicos: Mediante la termografía solar es posible calcular de forma fiable los defectos en los módulos y los fallos de instalación
