  2. Analyseur de combustion testo 330-2 LL

Analyseur de combustion testo 330-2 LL - Analyseur de combustion professionnel

Réf.  0632 3307

  • testo 330-2LL_flue_gas
  • testo-330-p-in-emi-003718.jpg
Prix sur demande
+41 44 512 62 93
Demande d’offre

  • Des capteurs de mesure Longlife de grande qualité sont fournies pour l'O2 et le CO ; d'autres sondes sont quant à elles disponibles en option (p.ex. pour le NO).

  • LL = Longlife : durée de vie de jusqu'à 6 ans pour le capteur ; 4 ans de garantie sur l'appareil de mesure

  • Mise à zéro dans la cheminée possible (sans retrait de la sonde)

  • Mesure du CO jusqu'à 30 000 ppm

Pour toutes les mesures autour des installations de chauffage (fuel, bois, pellets) : grâce à l'analyseur de combustion testo 330-2 LL homologué par la TÜV , vous êtes sûr de profiter longtemps d'un outil intelligent. Grâce au large choix de sondes interchangeables, vous épargnez en règle générale un autre appareil de mesure. Et, grâce à la durée de vie prolongée des sondes, au moins un remplacement de sonde devient inutile.

Détails

Description du produit

Armé pour toutes les mesures autour des installations de chauffage (fuel, bois, pellets) et efficace à long terme : avec l'analyseur de combustion testo 330-2 LL homologué par la TÜV , vous profitez d'un appareil de mesure précis et fiable maintenant, mais aussi pour l'avenir :

  • 4 ans de garantie sur l'appareil de mesure
  • Durée de vie de jusqu'à 6 ans pour le capteur – au moins un remplacement des capteurs O2 et CO inutile pendant la durée d'utilisation typique de l'appareil
  • Large choix de sondes de prélèvement de gaz disponibles (e.a. pour le NO, le COlow et le NOlow) : l'analyseur de combustion peut être adapté de manière flexible à vos exigences ; vous n'avez besoin d'aucun autre appareil d’analyse de combustion
  • Remplacement efficace des sondes – remplacement rapide et simple des sondes grâce au raccord pour sonde. Raccordement de tous les parcours de gaz à l'analyseur de combustion avec une seule poignée, au moyen d'une fermeture à baïonnette


Polyvalent et flexible – analyseur de combustion professionnel testo 330-2 LL

Toutes les mesures et analyses de combustion standard requises lors de l'installation, de l'entretien et du contrôle des installations de chauffage avec un seul appareil – l'analyseur de combustion convient pour toutes ces applications :

  • Mesure des paramètres de combustion du brûleur (CO, O2, mesure de température,...)
  • Mesure du tirage sur les installations de chauffage
  • Mesure de la pression sur le brûleur (p.ex. pression d'injection, pression de gaz dynamique,…)
  • Mesure du CO ambiant au moyen d'une sonde de CO ambiant disponible en option
  • Recherche des fuites de gaz et contrôle des canalisations de gaz (au moyen d'un accessoire en option)
  • Mesure de la différence de température


Analyseur de combustion testo 330-2 LL – des valeurs intrinsèques convaincantes

  • Capteurs de mesure Longlife de qualité pour l'O2, le CO et le NO – capteurs de mesure O2 et CO fournis
  • Remplacement rapide et simple des sondes grâce au raccord pour sonde
  • Ecran graphique couleurs à haute résolution, représentation des tracés de mesure au moyen d'une matrice de combustion et de diagrammes linéaires – surveillez l’analyse de combustion d’un coup d’œil
  • Nombreux menus de mesure pour toutes les contrôles des installations de chauffage
  • Surveillance intégrée du capteur ; affichage du statut du capteur en permanence selon le principe des feux de signalisation
  • Remplacement des capteurs par l'utilisateur, filtres simples à remplacer
  • Mise à zéro sans retrait de la sonde : la sonde peut rester dans la cheminée pendant la mise à zéro. Cet analyseur de combustion se différencie ici du testo 330-1 LL, ne disposant pas de cette fonction.
  • Dilution du CO : la dilution automatique s'effectue pour les mesures de CO à partir de 8 000 ppm, et ce, jusqu'à min. 30 000 ppm. Ici aussi, une différence est faite par rapport à l'analyseur de combustion testo 330-1 LL, ne proposant aucune possibilité de dilution du CO.
  • Fonction d'enregistrement pour les mesures de longue durée, mémoire pour jusqu'à 500 000 valeurs de mesure
  • Aimants intégrés pour une fixation aisée pendant la mesure
  • Pot de condensation : collecteur facile à vider dans l'appareil
  • Interface Bluetooth disponible en option pour l'imprimante BLUETOOTH® testo à commander séparément
  • 4 ans de garantie sans contrat d'entretien
  • Homologué par la TÜV selon le 1er décret allemand relatif à la protection contre les émissions polluantes (BlmSchV) / la norme EN 50379, parties 1–3


Remarque : L'analyseur de combustion testo 330-2 LL pourrait être l'appareil de mesure idéal pour vous, mais vous avez besoin d'une compensation H2 du capteur de CO ? Aucun problème ! Un capteur de CO compensé H2 peut être commandé en option, tout comme de nombreuses autres options, telles qu'une interface Bluetooth, p.ex.


Contenu

Vous recevez votre analyseur de combustion testo 330-2 LL, avec capteur de O2 / CO, accu et protocole d'étalonnage.



Données techniques

Données techniques générales

Poids

600 g (sans accus)

Dimensions

270 X 90 X 65 mm

Température de service

-5 à +45 °C

Taille de l’écran

240 x 320 pixels

Fonctions d’affichage

Ecran rétro-éclairé

Alimentation en courant

Accus 3.7 V / 2.6 Ah; Bloc secteur 6 V / 1.2 A

Mémoire maximum

500 000 valeurs

Température de stockage

-20 à +50 °C
Pression différentielle - piézorésistif

Étendue de mesure

±10000 Pa

Précision

±0,3 Pa (0 à 9,99 Pa) plus ±1 Digit

±3 % v.m. (10 à 10000 Pa) plus ±1 Digit
O₂ dans gaz de fumée

Étendue de mesure

0 à 21 %vol

Précision

±0,2 %vol

Résolution

0,1 %vol

Temps de réponse t₉₀

< 20 s
CO dans gaz de fumée (avec compensation H₂)

Étendue de mesure

0 à 8000 ppm

Précision

±10 ppm ou ±10 % v.m. (0 à 200 ppm)

±20 ppm ou ±5 % v.m. (201 à 2000 ppm)

±10 % v.m. (2001 à 8000 ppm)

Résolution

1 ppm

Temps de réponse t₉₀

< 60 s
COlow dans gaz de fumée

Étendue de mesure

0 à 500 ppm

Précision

±2 ppm (0 à 39,9 ppm)

±5 % v.m. (40 à 500 ppm)

Résolution

0,1 ppm

Temps de réponse t₉₀

< 40 s
Détermination du CO-(avec compensation H₂), dilution automatique

Étendue de mesure

0 à 30000 ppm

Précision

±100 ppm (0 à 1000 ppm)

±10 % v.m. (1001 à 30000 ppm)

Résolution

1 ppm
NO dans gaz de fumée

Étendue de mesure

0 à 3000 ppm

Précision

±5 ppm (0 à 100 ppm)

±5 % v.m. (101 à 2000 ppm)

±10 % v.m. (2001 à 3000 ppm)

Résolution

1 ppm

Temps de réponse t₉₀

< 30 s
NOlow dans gaz de fumée

Étendue de mesure

0 à 300 ppm

Précision

±2 ppm (0 à 39,9 ppm)

±5 % v.m. (40 à 300 ppm)

Résolution

0,1 ppm

Temps de réponse t₉₀

< 30 s
Pression différentielle - mesure du tirage dans gaz de fumée

Étendue de mesure

-9,99 à +40 hPa

Précision

±0,02 hPa ou ±5 % v.m. (-0,50 à +0,60 hPa)

±0,03 hPa (+0,61 à +3,00 hPa)

±1,5 % v.m. (+3,01 à +40,00 hPa)

Résolution

0,01 hPa
Température

Étendue de mesure

-40 à +1200 °C

Précision

±0,5 °C (0 à +100,0 °C)

±0,5 % v.m. (Etendue de mesure restante)

Résolution

0,1 °C (-40 à +999,9 °C)

1 °C (> +1000 °C)
Détermination de l’efficacité, Eta (calculé)

Étendue de mesure

0 à 120 %

Résolution

0,1 %
Pertes par les fumées (calculée)

Étendue de mesure

0 à 99,9 %

Résolution

0,1 %
Détermination du CO₂ (calculé de l’O₂)

Étendue de mesure

0 à CO₂ max (Etendue)

Précision

±0,2 %vol

Résolution

0,1 %vol

Temps de réponse t₉₀

< 40 s
Ecoulement / débit volumétrique

Étendue de mesure

0,15 à 3 m/s

Résolution

0,1 m/s
Mesure de pression

Étendue de mesure

0 à +300 hPa

Précision

±0,5 hPa (0,0 à 50,0 hPa)

±1 % v.m. (50,1 à 100,0 hPa)

±1,5 % v.m. (Etendue de mesure restante)

Résolution

0,1 hPa
CO dans gaz de fumée (sans compensation H₂)

Étendue de mesure

0 à 4000 ppm

Précision

±20 ppm (0 à 400 ppm)

±5 % v.m. (401 à 2000 ppm)

±10 % v.m. (2001 à 4000 ppm)

Résolution

1 ppm

Temps de réponse t₉₀

< 60 s
CO dans l'air ambiant

Étendue de mesure

0 à 500 ppm

Précision

±5 ppm (0 à 100 ppm)

±5 % v.m. (> 100 ppm)

Résolution

1 ppm

Temps de réponse

env. 35 s

avec sonde séparée

CO₂ dans l’air intérieur

Étendue de mesure

0 à 1 %vol

0 à 10000 ppm

Précision

±50 ppm ou ±2 % v.m. (0 à 5000 ppm)

±100 ppm ou ±3 % v.m. (5001 à 10000 ppm)

Temps de réponse

env. 35 s

avec sonde séparée

Mesure des fuites de gaz pour les gaz inflammables (avec sonde de détection des fuites de gaz)

Étendue de mesure

0 à 10000 ppm CH₄ / C₃H₈; Etendue

Précision

Signal Affichage optique (LED) Alarme sonore

Temps de réponse t₉₀

< 2 s

avec sonde séparée

Mesure de la température (par sonde de pression fine)

Étendue de mesure

-40 à +1200 °C max. (selon la sonde)

Précision

±0,5 °C (-40 à 100 °C)

±0,5 % v.m. (Etendue de mesure restante) plus la précision de la sonde

Résolution

0,1 °C

Sonde

Sondes

Cross-Seller Mini ambient air probe
Mini-sonde d'ambiance pour analyseurs de combustion – Etendue de mesure : 0 à +80 °C

Référence: 0600 3692

CHF 70.00
avec TVA  CHF 75.40
Cross-Seller Canne de prélèvement modulaire, long. 180 mm, Ø 8 mm, T° max...
Sonde de gaz de fumée modulaire homologuée par la TÜV avec tube de sonde d'une longueur de 180 mm, cône, thermocouple intégré jusqu'à 500 °C et système de changement rapide à encliqueter.

Référence: 0600 9760

Prix sur demande
Cross-Seller Sonde d'air comburant
Sonde de température pour l'air de combustion avec profondeur d'immersion de 190 mm – Etendue de mesure : 0 à +100 °C

Référence: 0600 9787

Prix sur demande
Cross-Seller 0600-9791.jpg
Sonde d'air comburant 300 mm

Référence: 0600 9791

Prix sur demande
Cross-Seller Combustion air temperatur probe
Sonde d'air comburant 60 mm

Référence: 0600 9797

Prix sur demande
Cross-Seller fine pressure probe
Sonde de pression fine pour le diagnostic de la chaudière et la mesure 4 Pa (avec analyseur de combustion approprié et accessoires)

Référence: 0638 0330

CHF 354.00
avec TVA  CHF 381.25
Cross-Seller Sonde CO pour mesure de la teneur en CO de l'air ambiant; 0…...
Sonde de CO ambiant, pour la détection du CO dans les bâtiments et locaux – Etendue de mesure 0 à +500 ppm

Référence: 0632 3331

CHF 557.00
avec TVA  CHF 599.90

Accessoires

Accessoires

Cross-Seller Set de mise en pression testo 330-1/-2 LL Version 2010
Set de mise en pression testo 330-1/-2 LL Version 2010

Référence: 0554 1213

CHF 122.00
avec TVA  CHF 131.40
Cross-Seller Pompe pour indice de suie avec lubrifiant, papier et échelle...
Pompe pour indice de suie avec lubrifiant, papier et échelle de comparaison

Référence: 0554 0307

CHF 148.00
avec TVA  CHF 159.40
Cross-Seller Filtre de rechange pour capteur de CO
Filtre de rechange pour capteur de CO

Référence: 0554 4100

CHF 98.00
avec TVA  CHF 105.55

Accessoires pour sondes

Cross-Seller Rallonge de tuyau
Rallonge de tuyau entre la sonde et l’appareil (longueur : 2,8 m)

Référence: 0554 1202

CHF 225.00
avec TVA  CHF 242.35
Cross-Seller 0554-3329.jpg
Cône de fixation acier Ø 6mm; avec ressort de serrage; Tmax. 500 °C

Référence: 0554 3329

Prix sur demande
Cross-Seller No picture available
Cône de fixation acier Ø 8mm; avec ressort de serrage; Tmax. 500 °C

Référence: 0554 3330

Prix sur demande
Cross-Seller Mehrloch-Sondenrohr
Canne de prélèvement multi-trous; long. 300 mm; Ø 8 mm; pour calcul de moyenne CO (pour sonde modulaire)

Référence: 0554 5762

Prix sur demande
Cross-Seller No picture available
Tube de sonde - longueur : 335 mm, Ø 8 mm, Tmax. 1000°C

Référence: 0554 8764

Prix sur demande
Cross-Seller No picture available
Tube de sonde - longueur : 700 mm, Ø 8 mm, Tmax. 1000°C

Référence: 0554 8765

Prix sur demande
Cross-Seller Probe shaft
Canne de prélèvement; long. 180 mm, Ø 8 mm, T° max 500 °C (pour sonde modulaire)

Référence: 0554 9760

Prix sur demande
Cross-Seller Canne de prélèvement
Canne de prélèvement; long. 300 mm; Ø 8 mm; Tmax. 500 °C (pour sonde modulaire)

Référence: 0554 9761

Prix sur demande
Cross-Seller No picture available
Canne de prélèvement; long. 180 mm, Ø 6mm, T° max : 500°C (pour sonde modulaire)

Référence: 0554 9762

Prix sur demande

Appareils / Options

Cross-Seller 0554-3931-p-ac-emi-005327.jpg
Rajout ultérieur module NO low testo 330-1 LL/ -2 LL ; étendue 0…300ppm; résolution 0,1 ppm

Référence: 0554 3931

Prix sur demande
Cross-Seller Set combustible solide avec canne, adaptateur et logiciel de...
Kit pour combustible solide - avec tube de sonde et adaptateur

Référence: 0600 9765

Prix sur demande
Cross-Seller fine pressure probe
Sonde de pression fine pour le diagnostic de la chaudière et la mesure 4 Pa (avec analyseur de combustion approprié et accessoires)

Référence: 0638 0330

CHF 354.00
avec TVA  CHF 381.25

Cellules de remplacement

Cross-Seller O2-Sensor
Capteur O2 pour testo 330-1 LL/-2 LL

Référence: 0393 0002

CHF 213.00
avec TVA  CHF 230.05
Cross-Seller Capteur CO
Capteur de CO (sans compensation H2) avec 4 ans de garantie

Référence: 0393 0051

CHF 297.00
avec TVA  CHF 320.75
Cross-Seller CO-Sensor
Capteur de CO (avec compensation H2) avec 4 ans de garantie

Référence: 0393 0101

CHF 546.00
avec TVA  CHF 589.70
Cross-Seller Spare COlow sensor
Cellule COlow de rechange 0-300 ppm

Référence: 0393 0103

CHF 309.00
avec TVA  CHF 333.70
Cross-Seller Spare NO sensor
Capteur de NO

Référence: 0393 0151

CHF 286.00
avec TVA  CHF 308.90
Cross-Seller 0554-2151.jpg.jpg
Rajout ultérieur module NO, étendue 0 ... 3000 ppm, résolution 1 ppm

Référence: 0554 2151

Prix sur demande

Applications

Mesure de CO ambiant

L’analyseur détermine la quantité de CO présent dans l’air ambiant. Les données sont affichées très simplement sur un graphique qui indique sur une zone verte que la teneur

mesurée se situe sous le seuil légal, et que l’alarme n’est pas dépassée. La zone rouge indique que la valeur mesurée se situe au-delà de la limite fixée et n’est pas tolérable.

La prochaine évolution réglementaire impliquera une valeur seuil à 10 ppm qui ne pourra être mesurée qu’à l’aide d’une sonde déportée qui aura pour avantage de mesurer la teneur en parallèle de l’analyse de combustion.

testo-330-2-ll

Mesure de pression gaz (pression différentielle, pression statique, dynamique test d’étanchéité, etc.)

Lors des mises en service et des opérations de maintenance de chaudières atmosphériques, la mesure de pression gaz permet de régler la puissance nécessaire de l’installation. La valeur est comprise entre 18 et 25 mbar et le capteur doit disposer d’une très bonne précision. L’évolution des mesures peut être présentée sous forme de graphique. En parallèle une mesure de pression différentielle peut être réalisée avec une résolution de 0.01 mbar. Le testo 330 LL permet également de tester l’étanchéité d’un réseau gaz, opération nécessaire avant mise en service d’installation neuve.

Mise en service, maintenance de chaudières gaz/fuel/bois (CO ambiant, CO, O2, rendement…)

L’entretien obligatoire annuel nécessite l’établissement d’une attestation d’entretien et requiert un certain nombre de mesures obligatoires, à savoir O2, CO2, TF, CO ambiant, indice de suie sur chaudière fuel.

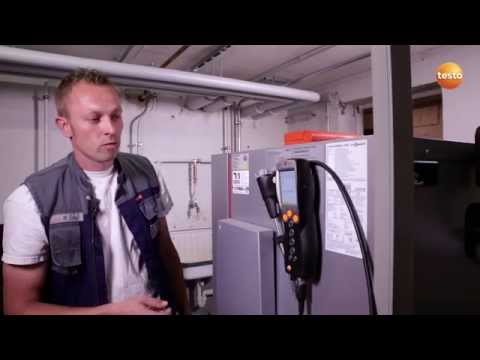

L’analyseur de combustion testo 330 LL répond parfaitement à ces obligations mais permet également de mesurer le monoxyde de carbone dans les fumées. L’analyseur est évolutif NOx sans retour usine.

Il est donc très simple d’utilisation et le boîtier est parfaitement protégé des chocs et de la suie. Il dispose d’un écran HD couleur qui permet de travailler dans toutes les conditions.

Indépendamment de sa technologie, les chaudières doivent être réglées d’une manière optimale. Cela signifie que la consommation doit être la plus basse possible sans négliger les émissions de polluants. Afin de maîtriser cette chaîne, ces opérations doivent être réalisées à l’occasion de la maintenance annuelle obligatoire. En plus des valeurs traditionnelles une matrice de combustion guide l’utilisateur suivant le type de chaudière vers les bons réglages.

L’analyseur de combustion testo 330 LL, intègre un menu spécial « attestation d’entretien » qui permet d’archiver, d’imprimer le document directement grâce à l’imprimante infrarouge et de gérer ces dernières à l’aide du logiciel Easy Heat. Cette application vous guide, étape par étape pour une gestion optimale de l’aspect réglementaire. Une liaison Bluetooth (option) permet de transmettre les données sur une tablette PC.

testo-330-2-ll

Equilibrage de radiateurs

A l’aide de deux sondes pinces, vous serez capable de mesurer aisément les températures départ/retour d’une installation et d’équilibrer un radiateur ou un plancher chauffant afin de garantir un fonctionnement optimal et efficient. En effet, tous les émetteurs d’une installation de chauffage doivent être vérifiés et ajustés en amont de la mise en service mais également pendant les opérations de maintenance lorsque les occupants se plaignent d’une surconsommation ou d’un phénomène d’inconfort.

Téléchargements

Brochures produit

Modes d’emploi

Logiciel

Prix sur demande
+41 44 512 62 93
Demande d’offre
