testo 558s – Set Pompe à chaleur L

0564 1070

testo 558s – Set Pompe à chaleur L

0564 1070

Technique de mesure sans fil, pilotée par application

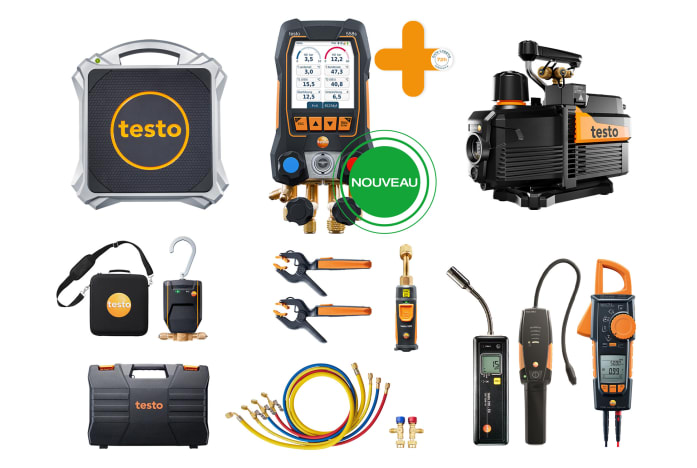

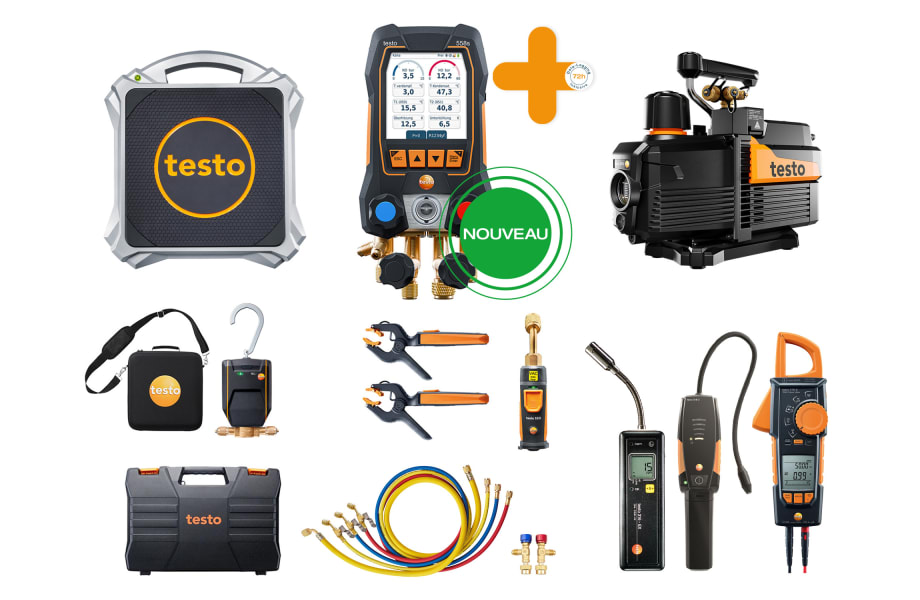

Set complet pour le travail sur les pompes à chaleur

Remplissage et évacuation automatisés

Inclus : détecteurs de fuites et pince ampèremétrique

Idéal pour les professionnels du froid, de la climatisation et du génie thermique

Le set pompe à chaleur testo 558s L, complet et performant, réunit tous les instruments essentiels de mesure, de contrôle et de service pour l’installation, la maintenance et la mise en service des pompes à chaleur – précis, sans fil, piloté par application et efficace.

Processus d'évacuation entièrement automatisé avec test d'arrêt intégré lorsqu'il est utilisé en combinaison avec la sonde de vide testo 552i

0564 5652 05

Données techniques générales

Poids	12 kg
Température de service	+5 à +40 °C
Normes	Huile compatible: ISO VG 46
Raccord	1/4 SAE, 3/8 SAE,1/2 SAE
Interfaces	Bluetooth 5.0 ®
Portée radio	30 m
Dépression finale	15 micron
Type de pompe	Pompe à vide à palettes, pompe à deux étages
Débit	7 CFM / 198 l/min

Détecter le vide de manière rapide et aisée grâce à la représentation graphique dans l’App ou sur l’écran du manifold électronique

0564 2552

Pression absolue

Étendue de mesure	0 à 20000 micron 0 à 26,66 mbar /
Précision	±10 micron + 10 % v.m. (100 à 1000 micron) ±(1
Résolution	1 micron (0 à 1000 micron) / 100 micron (2000 à 5000 micron) / 10 micron (1000 à 2000 micron) /
Surcharge	absolue: 6,0 bar / 87 psi (relative: 5,0 bar / 72 psi)

Données techniques générales

Poids	142 g
Dimensions	150 X 32 X 31 mm (L x I x H)
Température de service	-10 à +50 °C
Indice de protection	IP 54
Configurations requises	requiert iOS 13.0 ou plus récent; requiert Android 8.0 ou plus récent; bluetooth_4.2_requirement
Couleur du produit	noir/orange
Auto-Off	10 min*
Type de pile	3 piles Micro AAA
Autonomie	39 h
Raccord	7/16“ UNF
Interfaces	Bluetooth® 4.2
Température de stockage	-20 à +50 °C
* when not connected via Bluetooth

Mesure de température confortable sur les installations frigorifiques, de climatisation et de chauffage - grâce à la connexion sans fil avec le Smartphone ou la tablette

0560 2115 02

Température - CTN

Étendue de mesure	-40 à +150 °C
Précision	±1,3 °C (-20 à +85 °C)
Résolution	0,1 °C

Données techniques générales

Poids	127,4 g
Dimensions	183 X 90 X 30 mm
Température de service	-20 à +50 °C
Matériau du produit / du boîtier	Plastique
Configurations requises	requiert iOS 13.0 ou plus récent; requiert Android 8.0 ou plus récent; requiert un terminal mobile doté d'un système Bluetooth 4.0
Couleur du produit	noir/orange
Autonomie	150 heures
Type de pile	3 piles Micro AAA
Transfert de données	BLUETOOTH®
Portée radio	100 m
Fluides frigorigènes	Compatible A2L / A3
Température de stockage	-20 à +60 °C

Précision accrue dans l’étendue de courant inférieure grâce à la résolution améliorée

0590 7703 02

Température - TC de type K (NiCr-Ni)

Étendue de mesure	-20 à +500 °C
Précision	±1 °C (0 à +100 °C)
Résolution	0,2 °C

Tension continue DC

Étendue de mesure	1,0 à 1000,0 V
Résolution	max. 1 mV
Précision	± (0,8 % v.m. + 3 Digit)

Tension alternative AC

Étendue de mesure	1,0 mV à 1000,0 V
Résolution	max. 1 mV
Précision	± (1 % v.m. + 3 Digit)

Courant continu DC

Étendue de mesure	0,01 à 600,0 A (Pince) 0,1 à 600,0 μA (Câbles de mesure)
Résolution	0,1 (Câbles de mesure) 0,1 (Pince)
Précision	± (2 % v.m. + 5 Digit) (Pince) ± (2 % v.m. + 5 Digit) (Câbles de mesure)

Courant alternatif AC

Étendue de mesure	0,01 à 600,0 A (Pince) 0,1 à 600,0 μA (Câbles de mesure)
Résolution	0,1 μA (Câbles de mesure) 0,01 A (Pince)
Précision	± (1,5 % v.m. + 5 Digit) (Câbles de mesure) ± (2 % v.m. + 5 Digit) (Pince)

Résistance

Résolution	max. 0,01 Ohm
Étendue de mesure	0,10 à 60,0 MOhm
Précision	± (1,5 % v.m. + 3 Digit)

Capacité

Résolution	max. 0,01 nF
Étendue de mesure	0,001 μF à 60000,00 μF
Précision	± (1,5 % v.m. + 5 Digit)

Fréquence

Résolution	max. 0,1 Hz
Étendue de mesure	0,00 Hz à -10 kHz
Précision	± (1 % v.m. + 1 Digit)

Puissance active

Étendue de mesure	0,1 W à 600 kW
Précision	± (5 % v.m. + 5 Digit)
Résolution	0,1 W

Puissance réactive

Étendue de mesure	0,1 à 600,0 kvar
Précision	± (10 % v.m. + 5 Digit)
Résolution	0,1 var

Puissance apparente

Étendue de mesure	0,1 VA à 600,0 kVA
Précision	± 1 Digit
Résolution	0,1 VA

Puissance pour le courant continu / la tension continue

Étendue de mesure	0,1 W à 600,0 kW
Précision	± 1 Digit
Résolution	max. 0,1 W

Facteur de puissance

Étendue de mesure	-1,00 à +1,00
Précision	± (10 % v.m. + 5 Digit)
Résolution	0,01

Données techniques générales

Humidité de fonctionnement	0 à 80,0 %HR
Poids	378 g
Dimensions	249 X 96 X 43 mm
Température de service	-10 à +50 °C
Sondes raccordables	1x_temperature_probe_adapter_thermocouple_type_k
Couleur du produit	Noir
Configurations requises	requiert iOS 11.0 ou plus récent; requiert Android 6.0 ou plus récent; requiert un terminal mobile doté d'un système Bluetooth 4.0
Normes	EN 61326-1; EN 61010-2-032; EN 61140
Type de pile	3 piles Micro AAA
Taille de l’écran	deux lignes
Type d’écran	LCD (Liquid Crystal Display)
Interfaces	2 bornes de mesure
Température de stockage	-15 à +60 °C
Catégorie de surtension	CAT IV 600 V; CAT III 1000 V
Homologations	CSA; CE
Résistance interne	11 MOhm (AC / DC)

Fonctions de l’appareil et de mesure

Test des diodes	oui
Test de continuité	oui
Eclairage de l'écran	oui
Hold	oui
MinMax	oui
Mesure de la puissance	oui
Mesure de la température avec adaptateur	oui
true RMS	oui
Courant de démarrage	oui
Bluetooth	oui
Affichage (Counts)	6 000
Détection auto. des grandeurs de mesure	oui
Étendue de mesure du courant jusqu'au µA	oui

Mesure sans fil du poids du fluide frigorigène ainsi que commande par les manifolds de Testo et l’App testo Smart via Bluetooth

0564 1560

Données techniques générales

Humidité de fonctionnement	0 à 80 %HR
Poids	4,36 kg (avec piles et sac)
Étendue de mesure	0 à 100 kg
Précision	Température de service +22 °C: ≤ ±(10 g+ 0.03 %rdg) (0 à 30 kg) ≤ ±(10 g+ 0.05 %rdg) (30 à 100 kg)
Résolution	0,01 kg
Dimensions	310 X 287 X 58 mm (L x I x H)
Température de service	-10 à +50 °C
Indice de protection	ip44
Autonomie	>70 h à +25 °C
Type de pile	4 piles Mignon AA
Interfaces	Bluetooth® 4.2
Portée radio	30 m
Température de stockage	-10 à +50 °C

Parfait pour la recherche de fuite, détecte tous les fluides frigorigènes habituels : FCKW, HFKW, FKW

0563 3163

Données techniques générales

Humidité de fonctionnement	20 à 80 %HR
Poids	500 g (piles comprises)
Dimensions	270 X 60 X 61 mm
Température de service	-18 à +50 °C
Couleur du produit	Noir
Détectables	R22; R134a; R404A; R410A; R507; R438A; et tous les CFC, HCFC et HFC
Durée de vie du capteur	env. 80 ... 100 h (soit env. 1 an)
Sensibilité	4 g/a (0.15 oz/a)
Normes	EN 14624:2012; SAE J1627
Directives UE/CE	2004/108/CE
Type de pile	2 x D
Autonomie	16 h de fonctionnement continu
Température de stockage	0 à +50 °C

Homologation ATEX (2014/34/EU)

0632 0336

Méthane (CH₄)

Étendue de mesure	1 ppm à 2,5 %vol CH₄
Résolution	1 ppm / 0,1 %vol
Seuil d’alarme inférieur	1 ppm

Propane (C₃H₈)

Étendue de mesure	1 à 1,0 %vol C₃H₈
Résolution	1 ppm / 0,1 %vol
Seuil d’alarme inférieur	1 ppm

Détection des fuites H₂

Étendue de mesure	1 ppm à 2,0 %vol H₂
Résolution	1 ppm / 0,1 %vol
Seuil d’alarme inférieur	1 ppm

Données techniques générales

Humidité de fonctionnement	20 à 80 %HR (sans rosée)
Poids	env. 200 g
Temps de réponse	14 s t₉₀
Dimensions	135 X 45 X 25 mm
Température de service	-10 à +40 °C
Indice de protection	IP 54
Directives UE/CE	2014/34/EU (ATEX)
Caractéristique de la pile	Type homologué pour les utilisations dans les zones à risques d’explosion : Camelion Plus Alkaline LR6 (cf. réf. 0515 0316)
Autonomie	Jusqu’à 10 h
Type de pile	2 piles Mignon AA
Température de stockage	-10 à +50 °C
Protection EX	II 2G EEx ib IIC T1 (Ex Zone 1)
