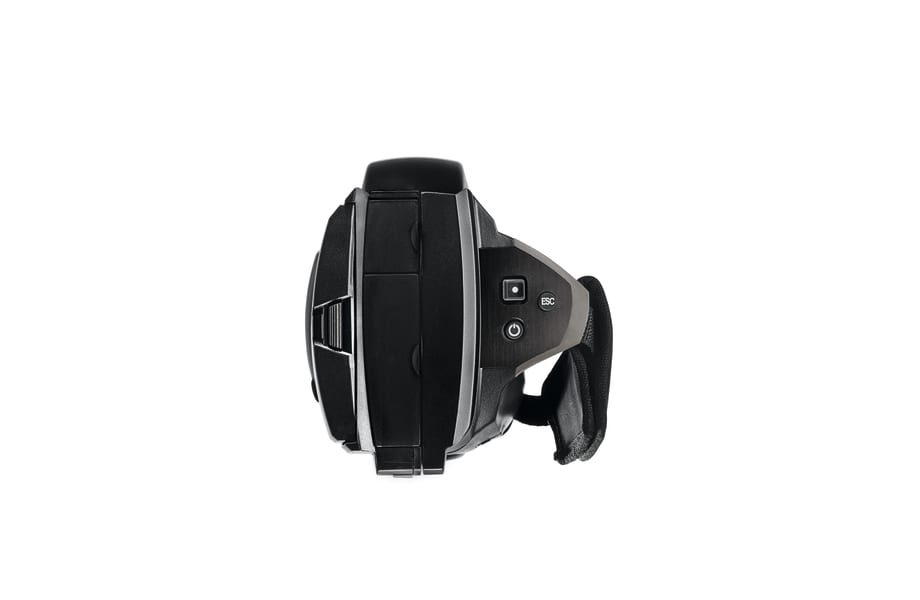

testo 890 - Caméra thermique avec un objectif

Réf.  0563 0890 X1

  • Caméra thermique professionnelle testo 890 : résolution de 640 x 480 pixels, extensible à 1280 x 960 pixels avec la technologie SuperResolution, sensibilité thermique < 40 mK

  • Choix entre l’objectif standard, 25° ou le téléobjectif : un objectif peut être choisi librement

  • Enregistrement de séquences dans l'appareil également possible en option, calcul de l'humidité, technologie SiteRecognition, assistant pour images panoramiques, fonction d'enregistrement JPEG et autres fonctions pratiques

  • Appareil photo numérique intégré, objectifs interchangeables en option, beaucoup d'autres fonctionnalités, beaucoup d'accessoires fournis, comprenant une mallette de transport, une carte mémoire, le logiciel professionnel, etc.

Avec la caméra thermique testo 890, vous êtes parfaitement équipé tant pour la thermographie industrielle professionnelle que pour la thermographie des bâtiments : p.ex. pour l'inspection d'installations de tension, la mesure des températures élevées, l'analyse de circuits imprimés, le contrôle d'installations solaires, la thermographie d'enveloppes complètes de bâtiments, ou encore la thermographie des bâtiments dans le cadre de conseils en énergie.

Description du produit

Avec la caméra thermique professionnelle testo 890, vous êtes parfaitement équipé pour les applications suivantes :
  • Mesure sûre des températures élevées
  • Analyse de l'enveloppe des bâtiments en un seul coup d'œil
  • Contrôles réguliers lors des travaux de maintenance électrique
  • Visualisation précise des températures critiques sur les circuits imprimés
  • Fourniture de conseils énergétiques détaillés
  • Analyse des installations de distribution d'énergie



Toutes les informations importantes sur la caméra thermique testo 890

  • Jusqu'à 307 200 points de mesure de température : un détecteur d'une taille de 640 x 480 pixels garantit une détection précise. Grâce à la technologie SuperResolution, la qualité d'image passe même à 1280 x 960 pixels !
  • Sensibilité thermique < 40 mK : les plus petites différences de température sont visibles
  • Les images thermiques peuvent également être enregistrées, au choix, au format JPEG
  • Pack d'analyse des processus (option) : la combinaison de la vidéo entièrement radiométrique et de l'enregistrement des séquences dans la caméra permet d'effectuer des mesures sans fil et simplifie la manipulation au lieu de mesure
  • Son design « caméscope », sa dragonne, ainsi que son écran pivotant et rotatif simplifient également grandement la prise de clichés. Les angles de prise de vue les plus variés et une manipulation à une main sont ainsi possibles avec un grand confort
  • Assistant pour images panoramiques : des images individuelles sont automatiquement assemblées en une vue panoramique lors de leur enregistrement. Il est ainsi possible de thermographier des enveloppes de bâtiment complètes, p.ex., sans devoir péniblement assembler les images ou les évaluer séparément
  • Technologie SiteRecognition : la caméra thermique identifie directement les lieux de mesure pour les objets de mesure similaires, les affecte automatiquement et les archive en conséquence
  • Mesure optionnelle des températures élevées jusqu'à 1 200 °C : l'option « Températures élevées » permet d'étendre l'étendue de mesure jusqu'à 1 200 °C de manière flexible
  • Mode de mesure spécial pour la détection des zones à risques de moisissures : la saisie manuelle de la température ambiante et de l'humidité de l'air permet de calculer le point de rosée dans la pièce. La valeur mesurée par la caméra pour la température superficielle est ensuite comparée avec le point de rosée. L'écran affiche alors le risque de moisissures selon le principe des feux de signalisation (rouge, jaune, vert). La sonde d'humidité radio optionnelle facilite la tâche : grâce au transfert automatique des valeurs de mesure, la saisie manuelle de l'humidité de l'air et de la température ambiante devient inutile
  • FeverDetection (optionnel) : vérifier avec cet assistant si les gens aux lieux publics et dans les moyens de transport présentent une augmentation de la température corporelle - aux fins de protection de la santé publique

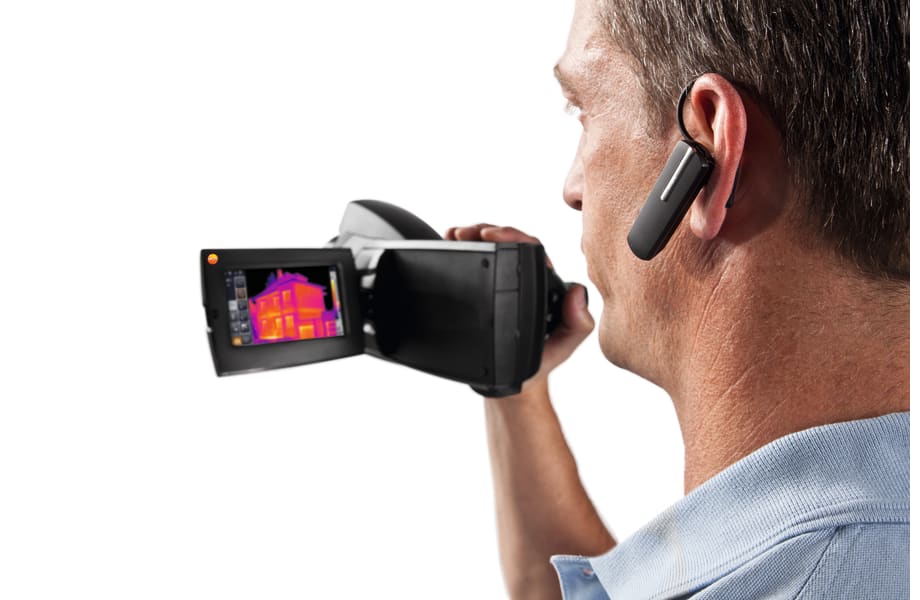

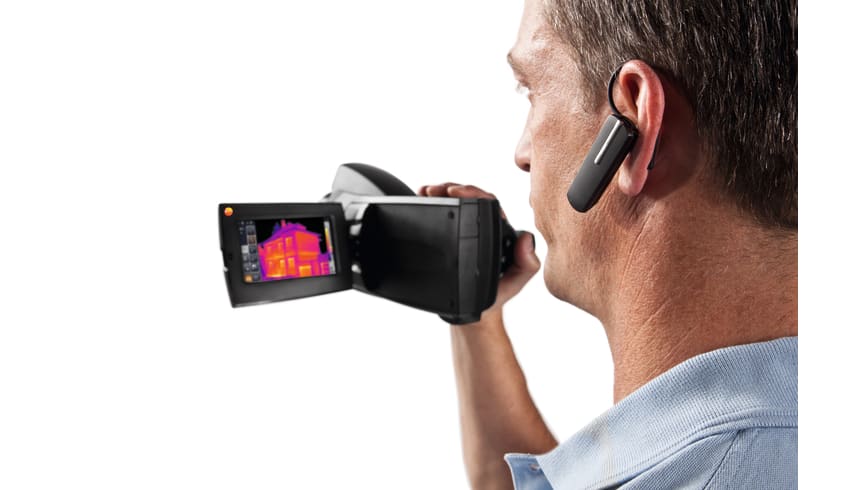

  • Enregistrements vocaux (commentaires sur les clichés) possibles grâce au micro-casque fourni
  • Appareil photo numérique intégré avec LED puissantes : une image réelle parfaitement éclairée peut être enregistrée pour chaque image thermique, simplifiant la documentation et l'affectation des images
  • Mise au point automatique pour une manipulation aisée à une main et des clichés moins flous
  • Changement d'objectif possible
  • Distance de mise au point minimale de 10 cm
  • Évaluer les prises d'images thermographiques directement sur PC avec le logiciel professionnel testo IRSoft

Objectifs
Vous pouvez choisir l’un des trois objectifs suivants :

Objectif standard 42° x 32° :
  • Idéal pour l’inspection d'objets de mesure assez proches
  • Champ de vision large
Objectif 25° x 19° :
  • Idéal pour l’utilisation dans la maintenance préventive
Téléobjectif 15° x 11° :
  • Permet la prise de clichés excellents d’objets de mesure à moyenne ou grande distance



Contenu de la livraison

  • Caméra thermique testo 890 avec SuperResolution
  • 1 objectif (choix possible entre l’objectif standard, 25° et le téléobjectif)
  • Mallette de transport robuste
  • Logiciel professionnel
  • Carte SD
  • Câble USB
  • Dragonne
  • Chiffon pour lentille
  • Bloc d'alimentation
  • Accumulateur Li-ion
Débit d'images infrarouges

Mise au point

automatique / manuelle

Résolution infrarouge

640 × 480 pixels

Fréquence de rafraîchissement

33 Hz*

IFOV SuperResolution

0.71 mrad (Objectif standard), 0.43 mrad (25° Objectif), 0.26 mrad (Téléobjectif), 0.11 mrad (Super téléobjectif)

Résolution SuperResolution

640 × 480 pixels

Résolution géométrique (IFOV)

1.13 mrad (Objectif standard), 0.68 mrad (25° Objectif), 0.42 mrad (Téléobjectif), 0.18 mrad (Super téléobjectif)

Distance de mise au point minimale

0.1 m (Objectif standard), 0.2 m (25° Objectif), 0.5 m (Téléobjectif), 2 m (Super téléobjectif)

Champ visuel

42° x 32° (Objectif standard), 25° x 19° (25° Objectif), 15° x 11° (Téléobjectif), 6.6° x 5° (Super téléobjectif)

Sensibilité thermique

˂ 40 mK à +30 °C

Bande spectrale

7.5 à 14 µm

*inside the EU, outside 9 Hz

Débit d'images visuel

Distance de mise au point minimale

0.5 m

Taille de l'image

3.1 MP

Représentation de l'image

Possibilités d'affichage

Image IR / image réelle

Couleurs

9 (fer, arc-en-ciel, arc-en-ciel FC, froid-chaud, bleu-rouge, gris, gris inversé, sépia, Testo)

Type d’écran

Ecran tactile LCD 4.3“ d’une résolution de 480 x 272 pixels

Zoom numérique

1; 3 x

Sortie Vidéo

USB 2.0, Micro HDMI

Mesure

Température réfléchie

manuel

Correction de la transmission (atmosphère)

Inclus dans la livraison

Étendue de mesure

-30 °C ... +100°C; 0 °C ... +350 °C (commutable); 0 °C ... +650 °C (commutable)

Mesure à haute température (en option)

+350 ... +1200 °C (non disponible en association avec le super-téléobjectif)

Précision

±2 °C, ±2 % v.m.; (±3 °C v.m. à -30 ... -22 °C)

Émissivité

0.01; 1

Précision température élevée

±2 °C, ±2 % v.m.

Fonctions de mesure

Affichage de la répartition de l'humidité en surface (au moyen de saisies manuelles)

Inclus dans la livraison

Mesure de l'humidité au moyen d'une sonde d'humidité radio (transfert automatique des valeurs de mesure en temps réel)

En option

Mode « Solaire » manuel

Inclus dans la livraison

Fonction d'analyse

Jusqu‘à 10 points de mesure, détection des points chauds / froids, mesure des jusqu’à 5 zones (min./max. & moyenne), isothermes et valeurs d‘alarme

Mesure de l'humidité au moyen d'un hygromètre

radio_humidity_probe; automatic_meas_value_transfer_real_time; wireless_humidity_probe_only_EU_NO_SW_USA_CA_CO_TR_BR_CL_MX_NZ_IN

Equipements de la caméra

Appareil photo numérique

Inclus dans la livraison

Pack d'analyse des processus

En option

Enregistrer JPEG

compris

Streaming vidéo (via USB)

via_hdmi

Mesure vidéo (via USB)

jusqu'à 3 points de mesure

Enregistreur vocal

Bluetooth**** / Casque-micro à fil

Laser (classification laser : 635 nm, cl. 2)

Marqueur laser

Assistant pour images panoramiques

Inclus dans la livraison

LED puissante

Inclus dans la livraison

Objectif standard

42° x 32°

Objectif interchangeable (en option)

25_19; 15° x 11°; 6.6_5

SiteRecognition (identification du lieu de mesure avec gestion des images)

Inclus dans la livraison

Interfaces

labview; free_download; USB

fever_detection

En option

**** Bluetooth uniquement disponible au sein de l’UE, en Norvège, en Suisse, aux USA, au Canada, en Colombie, en Turquie, au Japon, en Russie, en Ukraine, en Inde et en Australie

Stockage d'images

Format de fichier des images individuelles

.bmt; Exportation possible au format .bmp; .jpg; .png; .csv; .xls

Format de fichier vidéo

.wmv; .mpeg-1; format Testo (vidéo totalement radiométrique)

Mémoire de rechange

Carte SD de 2GB (env. 1500 à 2000 images)

Alimentation en courant

Type de pile

Accu Lithium-Ion à charge rapide, remplaçable sur site

Autonomie

4.5 h

Options de chargement

dans l'appareil / sur la station de chargement (option)

Fonctionnement sur secteur

oui

Conditions environnementales

Indice de protection du boîtier (CEI 60529)

IP 54

Vibration

2G

Humidité de l'air

20 ... 80 %HR, sans condensation

Température de stockage

-30 à +60 °C

Température de service

-15 à +50 °C

Caractéristiques physiques

Montage sur trépied

1/4" - 20UNC

Matériau du produit / du boîtier

ABS

Poids

1'630 g

1630 g

Dimensions

253 x 132 x 111 mm

Logiciel PC

Configurations requises

Windows 10; Windows Vista; Windows 7 (Service Pack 1); Windows 8; Interface : USB 2.0

Normes / Garantie

Directives UE/CE

2004/108/CE

Accessoires

CHF 460.00
CHF 495.40 avec TVA
CHF 102.00
CHF 109.85 avec TVA
CHF 83.00
CHF 89.40 avec TVA

Contrôles lors des activités de maintenance électrique

Sur les installations et lignes électriques, des températures élevées indiquent toujours une surcharge, une défaillance à venir ou un défaut déjà présent. Les caméras thermiques de Testo permettent l'évaluation de l'état d'échauffement des installations à basse, moyenne et haute tension. Les images thermographiques permettent une détection rapide des composants ou raccords défectueux de manière à pouvoir prendre à temps les mesures préventives requises. La thermographie réduit ainsi les risques d'incendie dangereux et évite les arrêts coûteux de la production.
Applications typiques des caméras thermiques :
  • Contrôle des armoires électriques
  • Contrôle des connexions électriques
  • Surveillance et contrôle des installations photovoltaïques
  • Contrôles lors des activités de maintenance mécanique

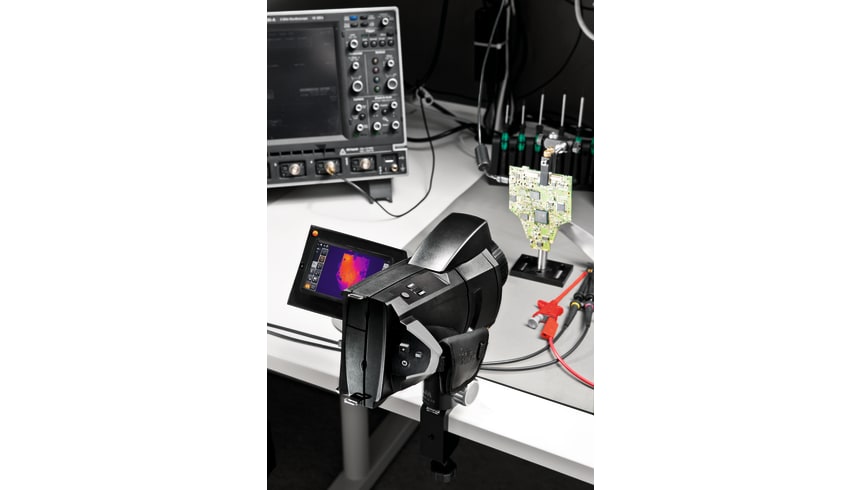

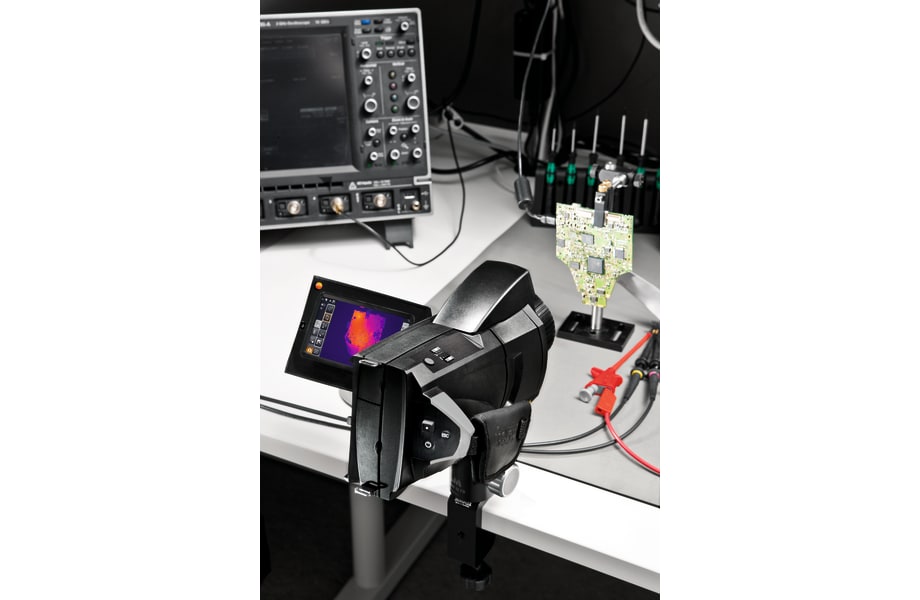

Voir avec précision les températures des circuits imprimés.

Dans le cadre de la recherché et du développement, il devient de plus en plus important de pouvoir voir les évolutions de température de circuit imprimés ou de composants électroniques. La miniaturisation permanentes des circuits, rend les composant de plus en plus souvent contrains de supporter un ampérage de plus en plus important entraînant des surchauffes. Seul une excellente qualité de caméra thermique pourra répondre à ces exigences et cela en mode instantanée ou en vidéo radiométrique. Avec les caméras testo 885 vous avez « Le » meilleur compromis prix/qualité.

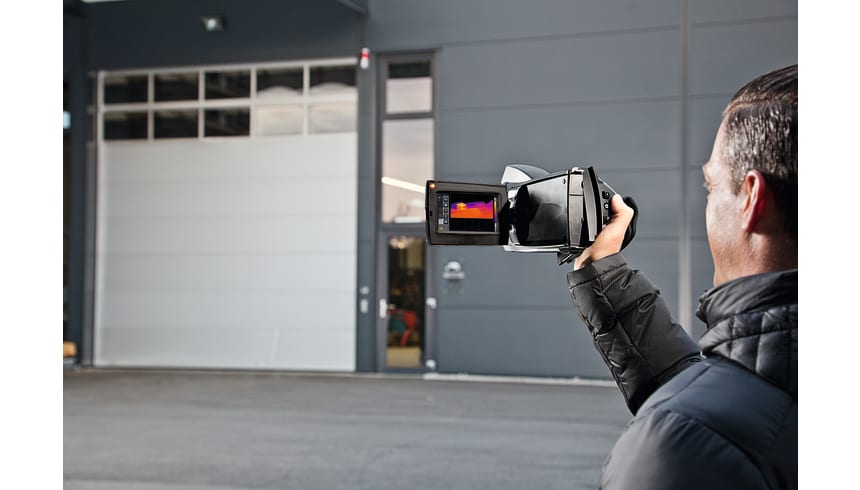

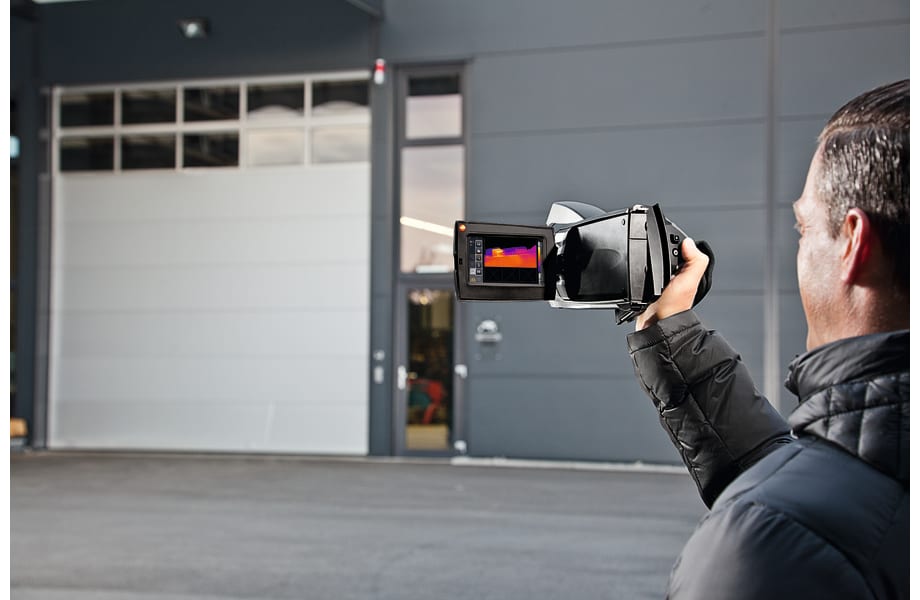

L’analyse globale de l’enveloppe du bâtiment.

Une analyse globale de l’enveloppe du bâtiment nous donne souvent du fil à retordre. Problème de recul, surtout en agglomération, problème de hauteur etc… Les caméras thermiques testo, vous permettent avec des fonctions panorama par exemple de réaliser un assemblage de jusqu’à neuf thermogrammes, permettant ainsi d’obtenir une image pertinente de l’ensemble de la structure. Les irrégularités thermiques de l’enveloppe sont de ce fait rapidement identifiables.
