Kit testo 320 basic - Mesures de combustion sur les installations au fioul et au gaz

0563 3223 70

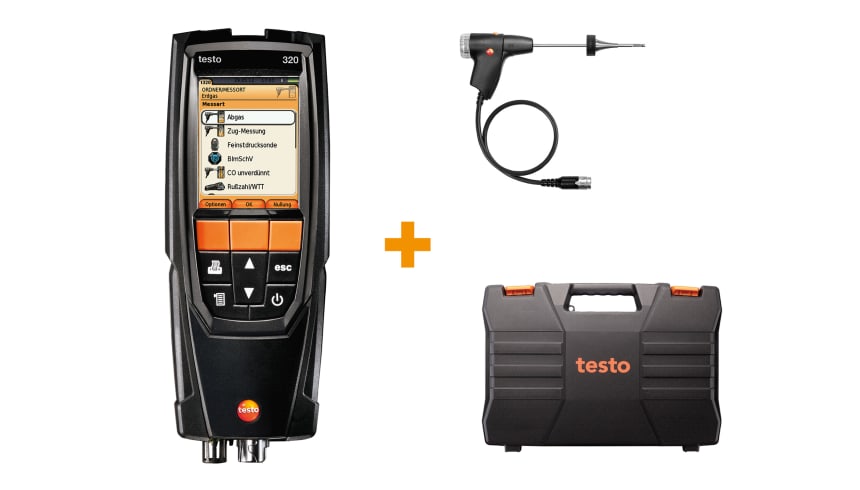

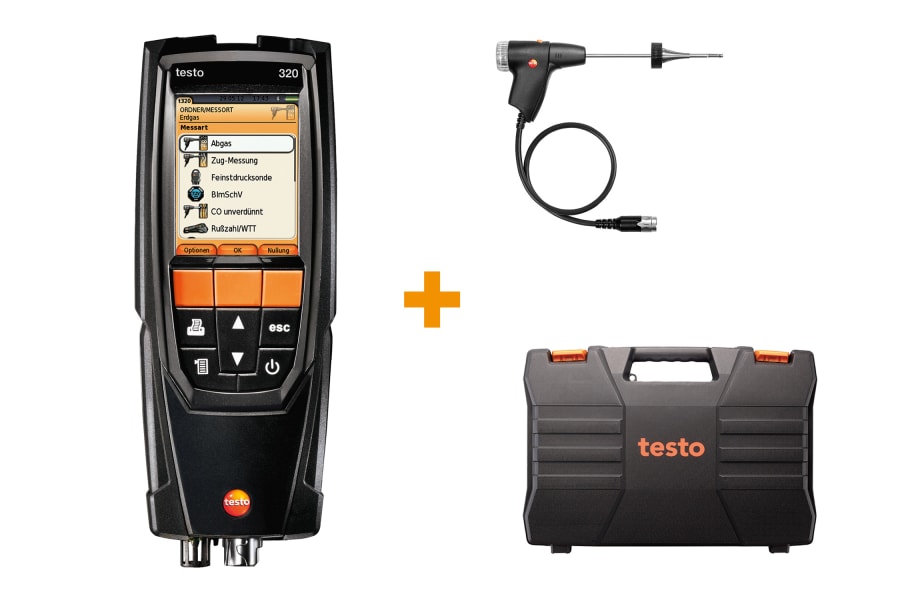

  • Inclus dans le kit : analyseur de combustion testo 320 basic avec capteur O2 et CO (sans compensation H2), bloc d’alimentation USB, sonde de gaz de fumée compacte de base de 180 mm de longueur et mallette
  • 4 applications avec un seul appareil : mesure de la combustion, mesure du tirage, mesure de pression, mesure de la température différentielle
  • Navigation intuitive dans les menus avec procédures de mesure standardisées pour une manipulation rapide et aisée
  • Homologué par le TÜV selon EN 50379, parties 1 et 3
    • Mesure de la combustion sur les chauffages au moyen d'un analyseur de combustion compact pour fioul et gaz : le testo 320 basic regroupe toutes les fonctions essentielles pour les analyses de combustion, mesures de tirage et mesures de pression. Le kit comprend l’analyseur de combustion testo 320 basic avec des accessoires pratiques.
    Avec l'analyseur de combustion testo 320 basic, vous disposez d'un outil fiable pour les travaux d'installation et d'entretien sur les chauffages. Cet analyseur de combustion compact permet de mesurer la combustion, le tirage, la pression, l’O2, le CO ambiant et la température différentielle.

    Le kit basic testo 320 en détail


    Analyseur de combustion testo 320 basic, homologué à la norme EN 50379, parties 1 et 3 :
    •  Analyse de combustion sur les chauffages : l'analyseur de combustion testo 320 basic est doté de deux capteurs – O2- et CO (sans compensation H2). L'étendue de mesure va jusqu'à 4 000 ppm pour les mesures du CO
    • Une navigation intuitive dans les menus simplifie la manipulation, allégeant votre charge de travail. Grâce à son écran couleurs haute résolution, vous pouvez consulter les valeurs de mesure facilement même dans les conditions d'éclairage difficiles. Jusqu'à 20 protocoles de mesure peuvent également être enregistrés dans l'analyseur de combustion. L’outil Excel gratuit vous permet d'exporter vos protocoles de mesure dans Excel via mini-USB
    • A l'achat de cet analyseur de combustion, vous obtenez 2 ans de garantie (sur l'appareil, la sonde, le capteur O2/CO)
    • Remplacement aisé de la sonde : les sondes peuvent être remplacées par l'utilisateur lui-même. Vous pouvez ainsi commander d'autres sondes en option dont vous avez besoin spécifiquement pour vos analyses de combustion (p.ex. sonde à passages multiples, sonde pour ventouses, sonde de combustion flexible)
    • Raccord monotubulaire : une seule manipulation suffit pour raccorder tous les canaux requis pour la mesure de combustion en toute sécurité au moyen d'un raccord pour sonde (parcours de gaz, tirage, sonde de température intégrée dans la sonde de gaz de fumée)
    • Autonomie étendue grâce à un accumulateur Lithium-Ion endurant
    • Les aimants intégrés permettent une fixation rapide de l'analyseur de combustion au brûleur / à la chaudière
    • Pot de condensation intégré – peut être vidé aisément

    Sonde de gaz de fumée compacte de base :
    • Cette sonde de gaz de fumée de base dotée d'un tube de sonde d'une longueur de 180 mm permet de raccorder le circuit de combustion et la voie thermométrique confortablement à l'appareil de mesure au moyen d'une fermeture à baïonnette pratique
    •  La sonde de gaz de fumée compacte de base est dotée d'un filtre à impuretés protégeant l'appareil de mesure et ses capteurs Le thermocouple NiCr-Ni intégré au tube de sonde permet de mesurer des températures jusqu'à 500 °C

    • Analyseur de combustion testo 320 basic avec capteur O2-/CO sans compensation H2, avec protocole d’étalonnage (0632 3223)
    • Bloc d'alimentation à raccorder à l’analyseur de combustion testo 320 (0554 1105)
    • Sonde de gaz de fumée compacte de base, 180 mm, Ø 6 mm, Tmax. 500 °C (0600 9740)
    • Mallette, hauteur 112 mm (0516 0021)

    Données techniques générales

    Poids
    573 g
    Dimensions
    240 X 85 X 65 mm
    Température de service
    -5 à +45 °C
    Indice de protection
    IP 40
    Taille de l’écran
    240 x 320 pixels
    Fonctions d’affichage
    Ecran rétro-éclairé
    Alimentation en courant
    Accu : 3,7 V/2400 mAh; Bloc secteur 5 V/1 A
    Maximum
    Température de stockage
    -20 à +50 °C

    O₂ dans gaz de fumée

    Étendue de mesure
    0 à 21 %vol
    Précision
    ±0,2 %vol
    Résolution
    0,1 %vol
    Temps de réponse t₉₀
    < 20 s

    Accessoires pour sondes

  • Accessoires pour sondes
    Filtres de rechange
    Filtres à impuretés de rechange pour poignée de sonde (10 pièces)
      :
      0554 3385
    • Accessoires pour sondes
      Spare particle filter
      Filtres de remplacement (X10)
        :
        0554 0040

        • Mesure de CO ambiant

        L’analyseur de combustion détermine la quantité de CO présent dans l’air ambiant. Les données sont affichées très simplement sur un graphique qui indique sur une zone verte que la teneur

        mesurée se situe sous le seuil légal, et que l’alarme n’est pas dépassée. La zone rouge indique que la valeur mesurée se situe au-delà de la limite fixée et n’est pas tolérable.

        La prochaine évolution réglementaire impliquera une valeur seuil à 10 ppm qui ne pourra être mesurée qu’à l’aide d’une sonde déportée qui aura pour avantage de mesurer la teneur en parallèle de l’analyse de combustion

        testo-320

        Mise en service, maintenance de chaudières gaz/fuel/bois (CO ambiant, CO, O2, rendement…)

        L’entretien obligatoire annuel nécessite l’établissement d’une attestation d’entretien et requiert un certain nombre de mesures obligatoires, à savoir O2, CO2, TF, CO ambiant, indice de suie sur chaudière fuel.

        L’analyseur de combustion testo 320 répond parfaitement à ces obligations mais permet également de mesurer le monoxyde de carbone dans les fumées.

        Il est donc très simple d’utilisation et le boîtier est parfaitement protégé des chocs et de la suie. Il dispose d’un écran HD couleur qui permet de travailler dans toutes les conditions.

        Indépendamment de sa technologie, les chaudières doivent être réglées d’une manière optimale. Cela signifie que la consommation doit être la plus basse possible sans négliger les émissions de polluants. Afin de maîtriser cette chaîne, ces opérations doivent être réalisées à l’occasion de la maintenance annuelle obligatoire. En plus des valeurs traditionnelles une matrice de combustion guide l’utilisateur suivant le type de chaudière vers les bons réglages.

        Une liaison Bluetooth (option) permet de transmettre les données sur une tablette PC.

        Mesure de pression gaz (pression différentielle, pression statique, dynamique, etc.)

        Lors des mises en service et des opérations de maintenance de chaudières atmosphériques, la mesure de pression gaz permet de régler la puissance nécessaire de l’installation. La valeur est comprise entre 18 et 25 mbar et le capteur doit disposer d’une très bonne précision. L’évolution des mesures peut être présentée sous forme de graphique. En parallèle une mesure de pression différentielle peut être réalisée avec une résolution de 0.01 mbar.

        Equilibrage de radiateurs

        A l’aide de deux sondes pinces, vous serez capable de mesurer aisément les températures départ/retour d’une installation et d’équilibrer un radiateur ou un plancher chauffant afin de garantir un fonctionnement optimal et efficient. En effet, tous les émetteurs d’une installation de chauffage doivent être vérifiés et ajustés en amont de la mise en service mais également pendant les opérations de maintenance lorsque les occupants se plaignent d’une surconsommation ou d’un phénomène d’inconfort.

        • Firmware-Update (testo 320 basic)(v1.10, 12.07 MB)
          Si la mise à jour du firmware ne démarre pas sous Windows 8.1 ou Windows 10, un nouveau bootloader doit être installé une fois sur l'appareil de mesure.
          Une description et tous les fichiers nécessaires se trouvent sous le terme de recherche: Update-Kit / Bootloader
        • Téléchargement pour le testo 320(V1.12, 12.77 MB)
          Si la mise à jour du firmware ne démarre pas sous Windows 8.1 ou Windows 10, un nouveau bootloader doit être installé une fois sur l'appareil de mesure.
          Une description et tous les fichiers nécessaires se trouvent sous le terme de recherche: Update-Kit / Bootloader
        • Update-Kit / Bootloader(V1.22, 1.24 MB)
          (testo 330 LL | testo 330i | testo 350 Unité de contrôle + Coffret d’analyse | testo 320)
          Si la mise à jour du firmware ne démarre pas sous Windows 8.1 ou Windows 10, un nouveau bootloader doit être installé une fois sur l'appareil de mesure.
        • Excel Tool testo 320 basic(v1.0, 3.62 MB)
          Permet le transfert des valeurs de mesure actuelles de votre testo 320 basic dans un tableau Microsoft Excel.
          Prérequis : l'installation 32 bits de Microsoft Excel/Office, généralement utilisable sans problème dans les systèmes d'exploitation 64 bits.
