testo 324 alap szett - nyomásmérő és gázszivárgás vizsgáló alap szett

Rendelési szám  0563 3240 70

  • Minden szükséges mérés egyetlen eszközzel: tömörségvizsgálat, próbaterhelés és használhatósági teszt

  • DVGW- nyomáspróba, és szivárgás vizsgáló műszer

  • Magyar nyelvű útmutatóval, mely lépésről- lépésre bemutatja a készülék használatát, menürendszert és a szabályozásnak megfelelő gázvezeték vizsgálatok menetét.

  • Automatikus nyomás előállítás akár 300 mbar-ig a beépített nagynyomású szivattyú segítségével; manuális szivattyú, a magasabb nyomás előállítására, pl. 1 bar-os szilárdsági nyomáspróba.

Álljon készen minden szükséges és törvény által előírt mérésre gázvezetékeken: testo 324 nyomásmérő és szivárgás vizsgáló mérőműszer rendszerbőrönddel, kézi nyomáspumpával, és más hasznos kiegészítőkkel.

Termékleírás

Idővel a gázcsöveken is keletkezhetnek repedések, befáradhatnak a csatlakozások tömítései. A testo 324 Alapkészlettel, azonnal a végére járhat a hibának!  A műszer lehetőséget ad valamennyi, jogszabályban meghatározott vizsgálat elvégzésére.

A testo 324 alap szett megvásárlásával, egy DVGW-által bevizsgált nyomás-, és szivárgás kereső műszerhez jut, melyet hálózati adapterrel, nyomás előállító pumpával, és csatlakozó blokkal, valamint tömlővel szállítunk.  A szett része továbbá, a nyomáspróbánál hasznos kézi pumpa, és egy gázkazán adapter is, amely segítségével a gázkazánok szivárgását közvetlenül mérheti, továbbá 2 db nagynyomású dugó (3/4 és 1 ¼ méretben).

Nyomás és szivárgás vizsgálatok gázvezetéken - Alkalmazások
  • Tömörségvizsgálat és szilárdsági próba gázcsöveknél, a TRGI 2008 előírás szerint
  • Használhatósági próba gázcsöveken, a TRGI 2008 előírás szerint
  • Automatikus gázcső térfogat meghatározás
  • Folyékony-gáz vezeték vizsgálat
  • Szennyvíz vezeték vizsgálat
Vízvezeték hálózatokon is végezne nyomáspróbát? Az opcionálisan rendelhető nagynyomás szonda csatlakoztatásával ez is lehetséges. A testo 324 Nyomásmérő és szivárgás vizsgáló műszer bármikor alkalmassá tehető vízvezeték hálózatok vizsgálatára is.

A testo 324 alap szett használatának legfőbb előnyei

A TRGI által előírt vizsgálatok könnyen elvégezhetőek, hiszen, a műszer menürendszere lépésről-lépésre végignavigálja Önt a mérésen. A szükséges vizsgálatokat (így például gázvezetékek tömörség vizsgálatát) a műszer automatikusan elvégzi, ezáltal időt takarítható meg használatával.
  • A tömlő csatlakozás rendkívül könnyen kezelhető, míg a nagy felbontású, színes grafikus kijelző még kényelmesebbé teszi a munkát.
  • Ügyfél és mérési hely kezelése: Az ügyféladatokkal létrehozott mappában mérési helyszínek hozhatók létre, mely helyszínek alatt a mérési adatok gyorsan és egyszerűen elmenthetők és mérési jegyzőkönyv készíthető.
  • Maximális precizitás a beépített érzékelőknek köszönhetően. Számos érzékelő, így levegő mennyiség mérő, abszolút nyomásérzékelő és differenciál nyomás érzékelő is beépítésre került a testo 324 műszerbe. Sőt, szükség esetén, akár két hőmérséklet érzékelő vagy nagynyomás szonda (25 bar-ig) is csatlakoztatható a mérőműszerhez.
  • A beépített nyomáspumpa segítségével akár 300 mbar nyomás is létrehozható, így a 150 mbar-os tömörségi nyomáspróba gond nélkül elvégezhető. Szilárdsági nyomáspróba esetén a csatlakoztatható kézi pumpa segítségével állítható elő a szükséges 1 bar-os próbanyomás.
  • Automatikus használhatósági vizsgálat: Haszongázos nyomáspróba. Mivel a vizsgálathoz szükséges nyomás hálózati gázzal állítható elő, ezért szivárgás esetén nincs lehetőség az elszivárgott mennyiséget a műszer nyomáspumpájával pótolni.
  • 2 év garancia.
Mérési jegyzőkönyvet már a helyszínen kinyomtatná? Válasszon helyszíni jegyzőkönyv nyomtatóink közül: testo Bluetooth® vagy IRDA gyorsnyomtató. A nyomtatók külön rendelhetők.

Még részletesebb dokumentációra van szüksége? A mérési eredmények grafikus és numerikus kiértékeléséhez javasoljuk, az opcionálisan rendelhető EasyHeat PC-szoftvert.

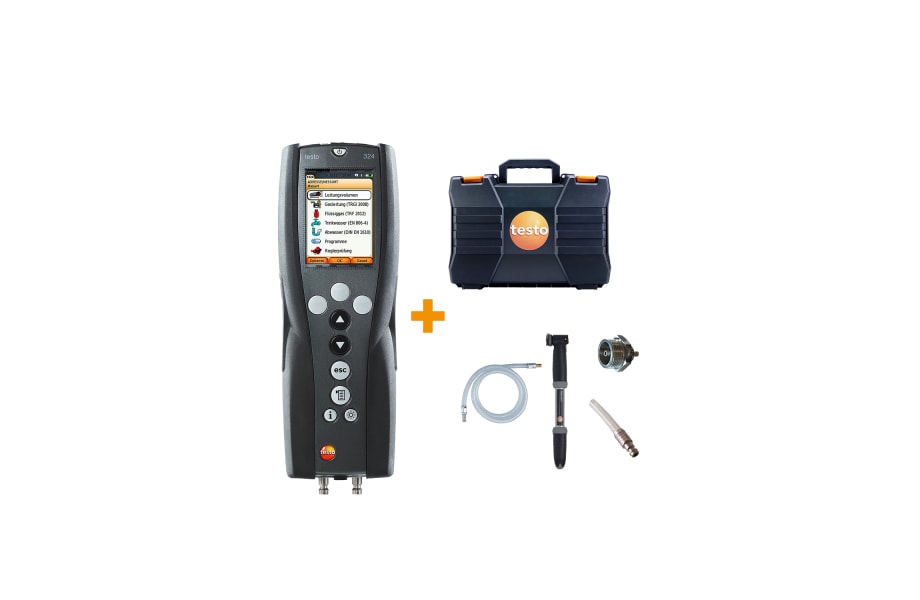

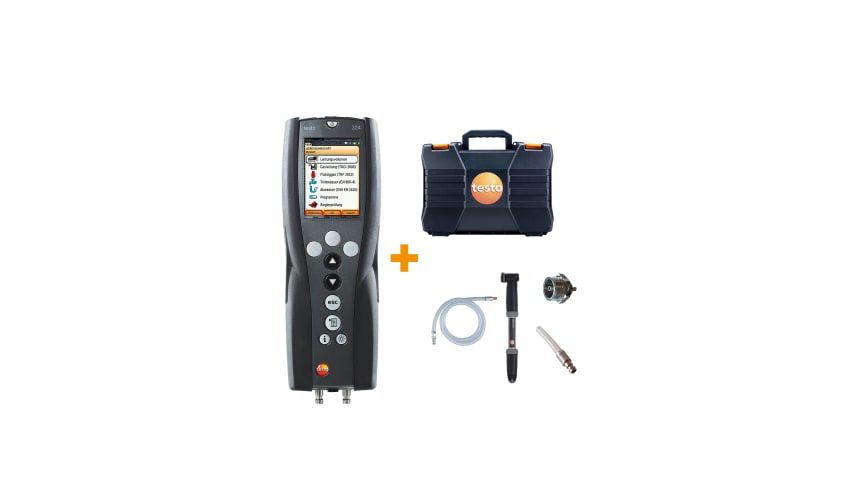

Szállítási kiszerelés

  • DVGW által bevizsgált testo 324 nyomásmérő és gázszivárgás vizsgáló műszer, újratölthető akkumulátorral és gyári műbizonylattal (0632 3240)
  • Hálózati adapter (0554 1096), alkalmas infra nyomtatóhoz is (0554 0549)
  • Rendszerbőrönd adagolóegységgel, csatlakozó tömlővel és csatlakozó elemmel, méretek:: 476 x 191 x 363 mm (0516 3240)
  • Kézi nyomáspumpa (0554 3157)
  • Adapter gázkészülékek méréséhez
  • Nagynyomású vizsgálódugók: ¾” és 1 ¼” (0554 0533)
  • testo EasyHeat PC szoftver (0554 3332)
NTC

Méréstartomány

-20 ... +100 °C

K típusú (NiCr-Ni)

Méréstartomány

-40 ... +600 °C

Pontosság

±0,5 °C vagy ±0,5 %

Abszolút nyomás

Méréstartomány

600 ... 1150 hPa

Pontosság

±3 hPa

Túlterhelés

to 1200 hPa

Szivárgás mérés

Méréstartomány

0 ... 10 l/h

Pontosság

±0,2 l/h vagya mért érték ±5%-a

Resolution

10,0

Nyomás mérés

Méréstartomány

0 ... 1000 hPa

Pontosság

±0,5 hPa ...a mért érték ±3%-a

Általános műszaki adatok

Üzemi hőmérséklet

+5 ... +40 °C

Védettségi osztály

IP40 EN 60529-nek megfelelően

További érzékelő csatlakozások

2 Hirschmann sockets for connecting pressure and temperature probes

Gázcsatlakozás

2 pressure connections DN 5

DVGW engedély 5925 alapján

Instrument class L up to volume = 200 litres

Tárolási hőmérséklet

-20 ... +50 °C

Súly

7000 g

Pipe volume calculation

Pipe volume calculation

max. 1200

±0,2 vagy ±5%-a (1 ... 200 l)
