Termoflussimetro per misura della trasmittanza termica in edilizia

Nell'ambito delle ristrutturazioni e ai fini dell'efficientamento energetico di vecchi edifici, il calcolo della trasmittanza termica è fondamentale poter determinare con precisione e attraverso un metodo non intrusivo se l'energia termica viene dispersa attraverso le pareti opache. Solo così si possono ridurre i costi energetici ed definire le misure di ristrutturazione da intraprendere in maniera efficiente. Il termoflussimetro è lo strumento necessario per un calcolo accurato della trasmittanza delle pareti verticali opache di un edificio e, attraverso la misura puntuale, riesce a calcolare il valore U su cui è applicato (w/m²k) potendo in questo modo definire con estrema precisione il cambiamento dei valori di trasmittanza tra prima e dopo l’intervento di ristrutturazione.

Misura del valore U

Quando si valuta la trasmittanza termica, il valore U è uno dei valori più importanti. Esso consente la valutazione termica e il monitoraggio dell'involucro edilizio. La normativa tecnica che descrive la strumentazione di misura e le procedure di calcolo e analisi e a cui bisogna fare riferimento è la UNI 9869:1994.

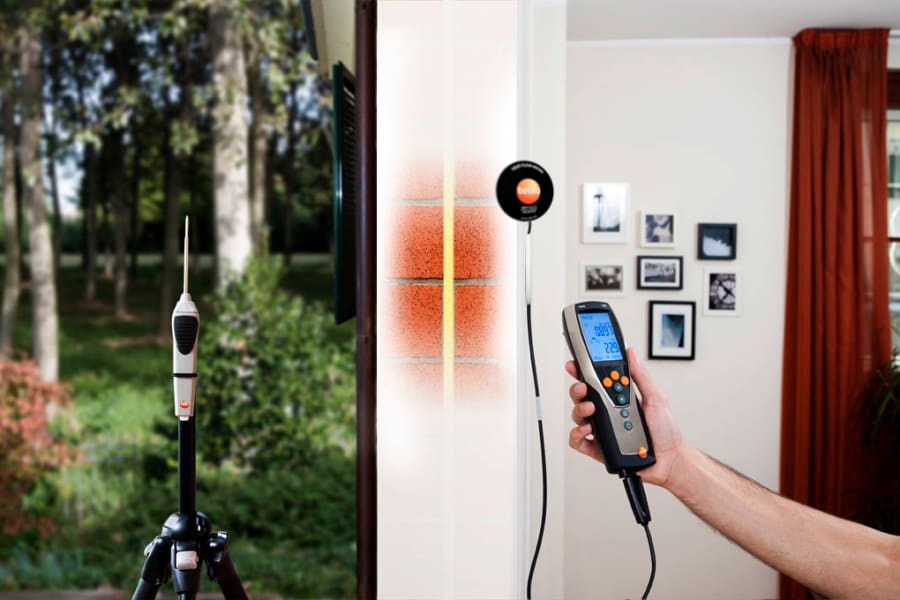

Per il calcolo del valore U sono richiesti tre valori di temperatura:

  • Temperatura esterna

  • Temperatura superficiale della parete interna

  • Temperatura dell’aria interna

Per misurare la temperatura esterna una sonda radio consente di non avere cavi che passano attraverso gli infissi.

Per misurare la dispersione termica è necessario usare una speciale sonda a piastra chiamata sonda termofluissimetrica.

La temperatura dell’aria interna viene infine acquisita dal sensore situato sul connettore della sonda.

Lo strumento di misura testo 635-2 calcola automaticamente il valore U ed è in grado di registrare fino a 10.000 valori anche per lunghi periodi di tempo.

I vantaggi principali:

  • semplice da installare grazie alla sonda radio e alla speciale sonda termoflussimetrica

  • non servono piastre scaldanti

  • software per l'analisi dei dati con grafici e tabelle

Prezzo Speciale del kit 1.580 EURO + IVA

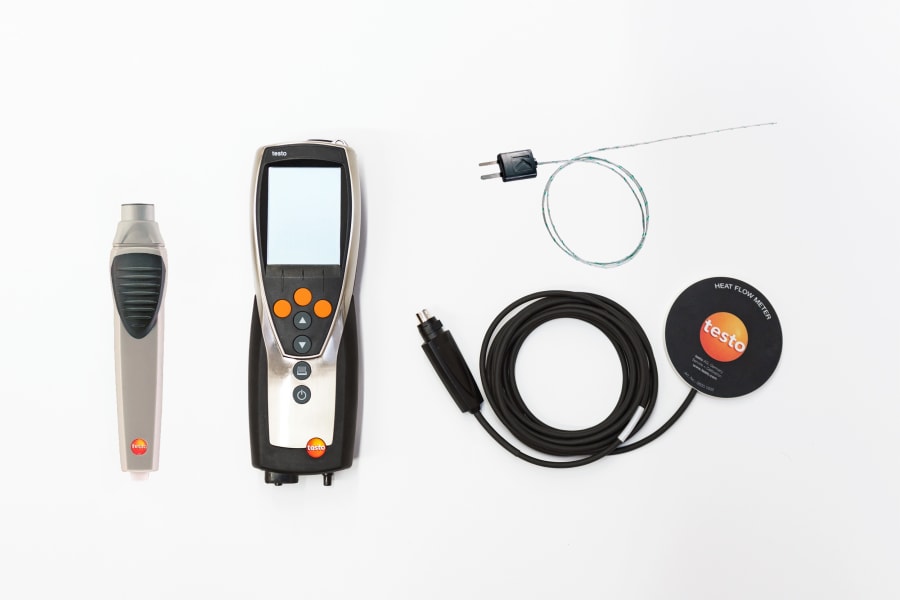

Il kit termoflussimetrico testo 635-2 include:

0563 6352 testo 635-2 strumento multifunzione

0600 1635 Sonda termoflussimetrica (conforme a ISO 9869:1994)

0554 0188 Modulo radio 869.85MHz

0554 0189 Impugnatura radio per terminali sonde

0602 0644 Termoelemento in fibra di vetro

0516 1035 Valigia Compact /Professional

0554 0004 Pasta Silicone

0554 0447 Alimentatore via USB (5VDC 500mA)

0554 1704 Codice di attivazione Software per PC testo Comsoft Professional (download da sito)

Video manuale termoflussimetro

Tutorial sull'uso del termoflussimetro Testo per il calcolo della trasmittanza delle pareti:

  • a cosa serve

  • come si fanno le misure

  • come usare il software di analisi

NOTA: il video fa riferimento allo strumento fuori produzione testo 435. Le modalità di utilizzo e di analisi descritte sono comunque valide anche per lo strumento testo 635 fornito con il kit proposto.
