Meetsystemen voor hygiënische ventilatie in residentiële toepassingen

De STS-P 73-1 heeft betrekking op prestatiecriteria voor het realiseren van ventilatiesystemen in woningen en woongebouwen en het opstellen van een verslag over de kenmerken en prestaties van de bedoelde ventilatiesystemen. De prestatiecriteria richten zich naar technieken waarvan de deugdelijkheid kan worden aangetoond. Deze STS beschrijft de prestatiecriteria waarvoor eisen kunnen worden gesteld aan het ontwerp, de componenten, de uitvoering, het onderhoud, de documentatie, de meetinstrumenten en de prestatieverslaggeving.

Hiervoor is de testo 417 en de LAF-trechter de ideale oplossing.


testo 417: debietsmeting aan kleine roosters (max. 300 x 300mm)

testo 417: debietsmeting aan kleine roosters (max. 300 x 300mm) De testo 417 is een compacte anemometer met vleugelrad. Deze meet luchtsnelheid, volumestroom en temperatuur. Door de geïntegreerde meting met de 100 mm vleugelrad is het instrument perfect geschikt voor metingen aan luchtin- en uitlaat.


Nauwkeurige debietsmeting met de testo 417 met de speciale LAF-trechter

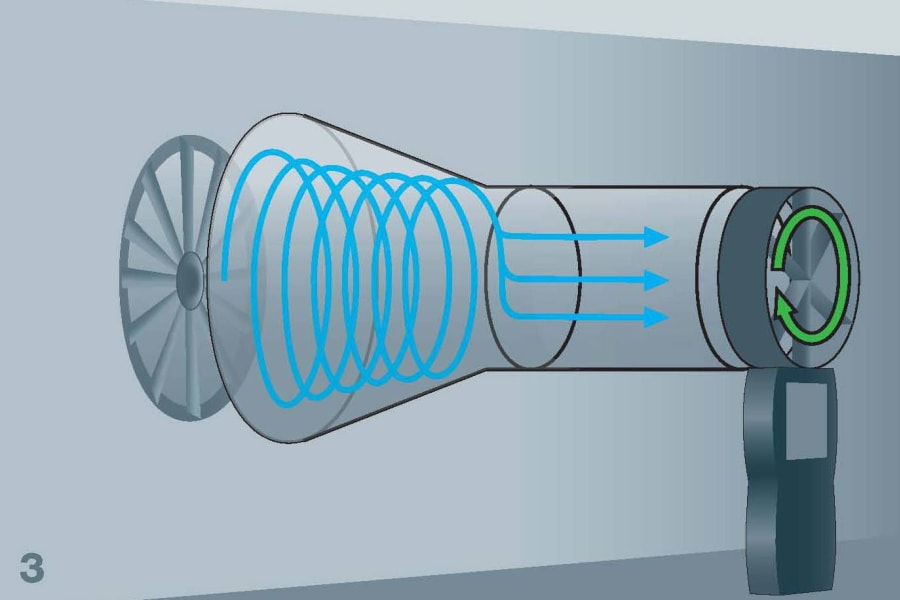

Het meten van wervelroosters is een echte uitdaging. Door de turbulentie en de draairichting van de lucht is het erg moeilijk om correcte meetresultaten te bekomen. De nieuwe LAF-trechter is een eenvoudige én betrouwbare meetmethode voor wervelroosters. De nieuwe LAF-trechter (Laminaire Airflow) is een optimale oplossing. Deze bestaat uit een buis met een honingraat zorgt ervoor dat de wervelingen omgezet worden naar vrijwel een laminaire luchtstroming. Met als gevolg: een nauwkeurige meting van het debiet. De LAF-trechter wordt gebruikt tussen de conus en de testo 417.

testo 417 set en trechters


Anemometer testo 417 (100 mm-vleugelrad) met 2 trechters (Ø 200 mm trechter en 330x 330 mm trechter) en de LAF trechter.
Trechter voor ronde ventilatie roosters Ø 200 mm en trechter voor ventilatieroosters 330x 330 mm en LAF trechter.
LAF-trechter voor testo 417
