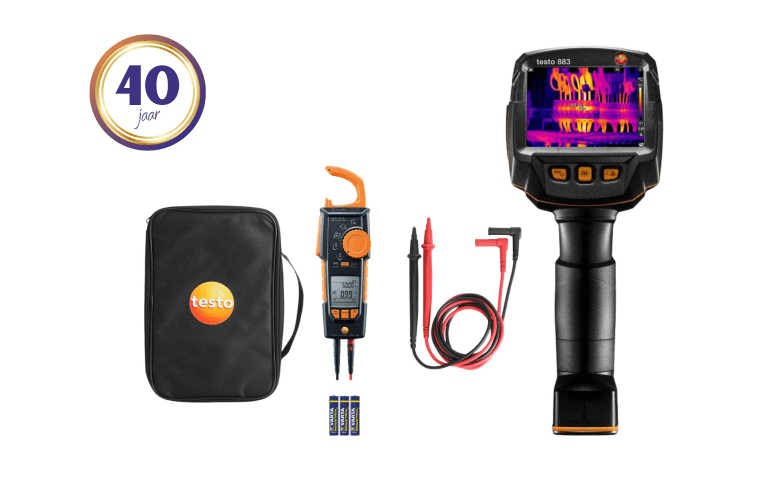

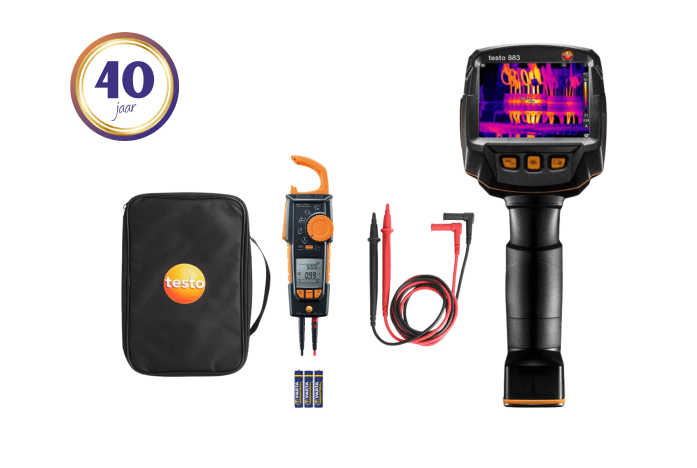

testo 883-2 - Jubileumset Elektrotechnisch Onderhoud
230654 8836 40
testo 883-2 - Jubileumset Elektrotechnisch Onderhoud
230654 8836 40Beeldkwaliteit met IR-resolutie van 320 x 240 pixels (met testo SuperResolution technologie 640 x 480 pixels)
Thermische gevoeligheid < 0,04 °C
Volledige controle: Handmatige focus , groothoekobjectief en verwisselbaar teleobjectief (optioneel)
Meer precisie in het lagere stroombereik door verbeterde resolutie
TRMS-meting
De Jubileumset Elektrotechnisch Onderhoud combineert de professionele warmtebeeldcamera testo 883 met de geavanceerde testo 770‑3 stroomtang voor een complete en efficiënte controle van elektrische installaties.
De testo 883 biedt een hoge IR‑resolutie van 320 × 240 pixels, handmatige focus en slimme functies zoals SiteRecognition en ScaleAssist voor nauwkeurige thermografische inspecties.
De testo 770‑3 maakt dankzij zijn inschuifbare tangbeen, TRMS‑meting en Bluetooth‑koppeling met de testo Smart App veilig en nauwkeurig werken in krappe schakelkasten mogelijk.
De testo 883 biedt een hoge IR‑resolutie van 320 × 240 pixels, handmatige focus en slimme functies zoals SiteRecognition en ScaleAssist voor nauwkeurige thermografische inspecties.
De testo 770‑3 maakt dankzij zijn inschuifbare tangbeen, TRMS‑meting en Bluetooth‑koppeling met de testo Smart App veilig en nauwkeurig werken in krappe schakelkasten mogelijk.
- Warmtebeeldcamera testo 883-2 met groothoekobjectief 42° x 32°
- Degelijke koffer
- Professionele software IRSoft (gratis download)
- USB-C kabel
- USB-lichtnetadapter
- Lithium-ion-accu
- Draagriem voor de warmtebeeldcamera
- Beknopte handleiding
- Kalibratieprotocol
- testo 770-3 stroomtang met bluetooth, 1 x set meetleidingen, transporttas, 3 x AAA-batterijen en testrapport
Warmtebeeldcamera normen
| EU-/EG-richtlijnen | RED: 2014/53/EU; EMC: 2014/30/EU; WEEE: 2012/19/EU; RoHS: 2011/65 / EU + 2015/863; REACH: 1907/2006 |
|---|---|
Algemene technische gegevens
| productkleur | Zwart |
|---|---|
| display verlichting | bright / normal / dark |
| Display type | capacitief aanraakscherm |
Warmtebeeldprestatie infrarood
| gezichtsveld | 42° x 32° (wideangle lens), 12° x 9° (telephoto lens, optional) |
|---|---|
| focus | handmatig |
| min. focusafstand | 0.1 m (wideangle lens); 0.5 (telephoto lens) |
| geometrische resolutie (IFOV) | 2.3 mrad (wideangle lens), 0.7 mrad (telephoto lens) |
| refreshrate | 27 Hz* |
| infrarood resolutie | 320 x 240 pixel |
| IFOV SuperResolution | 1.4 mrad (wideangle lens), 0.4 mrad (Telephoto lens) |
| resolutie SuperResolution | 640 x 480 pixels |
| thermische gevoeligheid | ˂ 40 mK |
| Spectrale bereik | 7,5 tot 14 µm |
| * Inside the EU, outside 9 Hz | |
Warmtebeeldprestatie visueel
| min. focusafstand | < 0.4 m |
|---|---|
| beeldformaat | 5 MP |
Warmtebeeld presentatie
| kleuren | ijzer, regenboog, regenboog HC, koud-heet, blauw-rood, grijs, omgekeerd grijs, sepia, Testo, ijzeren HAT, vochtigheidspalet |
|---|---|
| digitale zoom | 2x; 4x |
| weergave opties | IR-afbeelding / echt beeld |
| Display type | 8.9 cm (3.5") TFT, QVGA (320 x 240 pixels) |
Meting
| nauwkeurigheid | ±2 °C, ±2 % v.d. mw.; (grotere waarde is van toepassing) |
|---|---|
| emissie | 0.01 to 1 |
| meetbereik | -30 … +650°C |
| reflectietemperatuur | handmatig |
| testo ε-Assistentie | Inclusief |
Meetfunctie
| anlalysefunctie | Tot 5 selecteerbare individuele meetpunten, hot / cold spot detectie, Delta T, oppervlaktemeting (min / max op gebied), alarmen, isotherm |
|---|---|
| Solar-modus | invoer van de zonnestralingswaarde |
| Electro modus - manueel | invoer van stroom, voltage of kracht |
| Vochtmodus - manueel | Inclusief |
| Vochtmeting met vochtmeetinstrument | Automatisch meetwaarde overdracht van de thermohygrometer testo 605i via Bluetooth (instrument moet separaat aangekocht) draadloos mogelijkheid in de EU,EFTA,USA,Canada,Australie,Turkije |
| IFOV waarschuwing | Inclusief |
| testo schaal assistentie | Inclusief |
| Electro meting met stroomtang | Met behulp van Bluetooth worden de meetwaarden van de stroomtang automatisch overgedragen. ( het instrument moet separaat bij besteld ) Draadloos toegestaan in de volgende landen EU EFTA USA CANADA, Australie Turkije |
| * An overview of radio authorizations in the different countries can be found in the download section of the respective product page (www.testo.com) | |
Camera uitrusting
| spraak opname | Inclusief |
|---|---|
| videostreaming (via USB) | via USB, via wireless LAN met de testo Thermography App; via USB |
| standaard opjectief | 42° x 32° |
| SiteRecognition | Inclusief |
| laser (laserclassificatie 635 nm, Klasse 2) | Laser-marker |
| JPEG opslag | Inclusief |
| volledig beeld modus | Inclusief |
| digitale camera | Inclusief |
| interface | USB 2.0; USB-C |
| WLAN Connectie | Communication with the testo Thermography App/ wireless module BT/WLAN* |
| Bluetooth | Koptelefoon voor gesproken aantekeningen; overdracht van meetwaarden van testo 605i thermohygrometer, testo 770-3 stroomtang (optioneel) ** |
| * An overview of radio authorizations in the different countries can be found in the download section of the respective product page (www.testo.com)<br />** excepting USA, China <br />Laser: excepting USA, China and Japan <br />Voice recording : An overview of radio authorizations in the different countries can be found in the download section of the respective product page (www.testo.com) | |
Warmtebeeldopslag
| deteilformaat enkele foto | .bmt; .jpg; export optie in .bmp; .jpg; .png; .csv; .xls |
|---|---|
| wisselopslag | Intern geheugen (2,8 GB) |
Stroom voorziening
| Batterijtype | snelladende Li-ion-accu kan ter plaatse worden vervangen |
|---|---|
| laad opties | Het instrument / in het laadstation (optioneel) |
| netaansluiting | ja |
| tijd | ≥ 5 uur |
Omgevingscondities
| luchtvochtigheid | 20 … 80 % RV niet condenserend |
|---|---|
| bescherming behuizing (IEC 60529) | IP54 |
| vibratie | 2G |
| Opslagtemperatuur | -30 tot +60 °C |
| Productie temperatuur | -15 tot +50 °C |
Fysieke kenmerken
| Behuizing | kunststof (pc, ABS) |
|---|---|
| statiefmontage | 1/4" - 20UNC; draagriem |
| Gewicht | 824 g |
| Afmetingen | 171 x 95 x 236 mm |
PC-software
| systeem voorwaarden | Windows® 11 ; Windows® 10; Windows 8; Windows 7 |
|---|---|
Type K (NiCr-Ni)
| Meetbereik | -20 tot +500 °C |
|---|---|
| Nauwkeurigheid | ±1 °C (0 tot +100 °C) |
| Resolutie | 0,2 °C |
Gelijkspanning DC Volt
| Meetbereik | 1,0 tot 1000,0 V |
|---|---|
| Resolutie | max. 1 mv |
| Nauwkeurigheid | ± (0,8 % v. Mw. + 3 Digit) |
Wisselspanning AC Volt
| Meetbereik | 1,0 mv tot 1000,0 V |
|---|---|
| Resolutie | max. 1 mv |
| Nauwkeurigheid | ± (1 % v. Mw. + 3 Digit) |
Gelijkstroom DC
| Meetbereik | 0,1 tot 600,0 μA (measuring cables) 0,01 tot 600,0 A (klem) |
|---|---|
| Resolutie | 0,1 (klem) 0,1 (measuring cables) |
| Nauwkeurigheid | ± (2 % v. Mw. + 5 Digit) (measuring cables) ± (2 % v. Mw. + 5 Digit) (klem) |
Wisselstroom AC
| Meetbereik | 0,1 tot 600,0 μA (measuring cables) 0,01 tot 600,0 A (klem) |
|---|---|
| Resolutie | 0,01 A (klem) 0,1 μA (measuring cables) |
| Nauwkeurigheid | ± (1,5 % v. Mw. + 5 Digit) (measuring cables) ± (2 % v. Mw. + 5 Digit) (klem) |
Weerstand
| Resolutie | max. 0,01 ohm |
|---|---|
| Meetbereik | 0,10 tot 60,0 MOhm |
| Nauwkeurigheid | ± (1,5 % v. Mw. + 3 Digit) |
Capaciteit
| Resolutie | max. 0,01 nF |
|---|---|
| Meetbereik | 0,001 μF tot 60000,00 μF |
| Nauwkeurigheid | ± (1,5 % v. Mw. + 5 Digit) |
Frequentie
| Resolutie | max. 0,1 Hz |
|---|---|
| Meetbereik | 0,00 Hz tot -10 kHz |
| Nauwkeurigheid | ± (1 % v. Mw. + 1 Digit) |
Actief vermogen
| Meetbereik | 0,1 W tot 600 kW |
|---|---|
| Nauwkeurigheid | ± (5 % v. Mw. + 5 Digit) |
| Resolutie | 0,1 W |
Reactief vermogen
| Meetbereik | 0,1 tot 600,0 kvar |
|---|---|
| Nauwkeurigheid | ± (10 % v. Mw. + 5 Digit) |
| Resolutie | 0,1 var |
Schijnbaar vermogen
| Meetbereik | 0,1 VA tot 600,0 kVA |
|---|---|
| Nauwkeurigheid | ± 1 Digit |
| Resolutie | 0,1 VA |
Gelijkstroom gelijkspanning
| Meetbereik | 0,1 W tot 600,0 kW |
|---|---|
| Nauwkeurigheid | ± 1 Digit |
| Resolutie | max. 0,1 W |
Vermogensfactor
| Meetbereik | -1,00 tot +1,00 |
|---|---|
| Nauwkeurigheid | ± (10 % v. Mw. + 5 Digit) |
| Resolutie | 0,01 |
Algemene technische gegevens
| Relatieve luchtvochtigheid | 0 tot 80,0 %RV |
|---|---|
| Gewicht | 378 g |
| Afmetingen | 249 x 96 x 43 mm |
| Bedrijfstemperatuur | -10 tot +50 °C |
| aansluitbare sensoren | 1 x temperatuursonde (adapter vereist voor thermokoppels type K) |
| productkleur | Zwart |
| systeem voorwaarden | vereist iOS 11.0 of nieuwer; vereist Android 6.0 of nieuwer; vereist mobiel eindapparaat met Bluetooth 4.0 |
| Normen | EN 61326-1; EN 61010-2-032; EN 61140 |
| Batterijtype | 3 x AAA micro-batterij |
| Display formaat | 2 regels |
| Display type | LCD |
| interface | 2 meetbussen |
| Opslagtemperatuur | -15 tot +60 °C |
| Overspanning categorie | CAT IV 600 V; CAT III 1000 V |
| Autorisatie | CSA; CE |
| Interne weerstand | 11 MOhm (AC / DC) |
Instrument en meetfuncties
| Diode test | ja |
|---|---|
| Continuiteits test | ja |
| Display verlichting | ja |
| Hold | ja |
| Min/Max verlichting | ja |
| Vermogens meting | ja |
| Temperatuur meting met adapter | ja |
| True RMS | ja |
| Aanloopspanning | ja |
| Bluetooth | ja |
| Display | 6.000 |
| Autom. measurement parameter detection | ja |
| μA-stroommeetbereik | ja |
