德图助力知名新风厂商解决测量难题


随着工业的不断发展,现在的空气质量越来越差,严重影响了人们的健康,所以很多人会选购一些让空气变得清新的产品。这样的需求也随之带动了新风行业的发展与繁荣。

舒适升级,德图专业之选

新风概念的出现,也对其测量提出了全新的挑战。德图仪器凭借在通风空调测量领域积累的丰富经验,在与某知名新风厂商的现场交流与实测过程中,帮助其解决了一直以来的测量困惑与难题。

困惑:不同方法测量同一风口风量时为何结果差异大?
解答:风口风量测量方法有直接法间接法。两类方法适用于不同类型的风口,测量方法选择不当是造成结果差异大的可能原因。

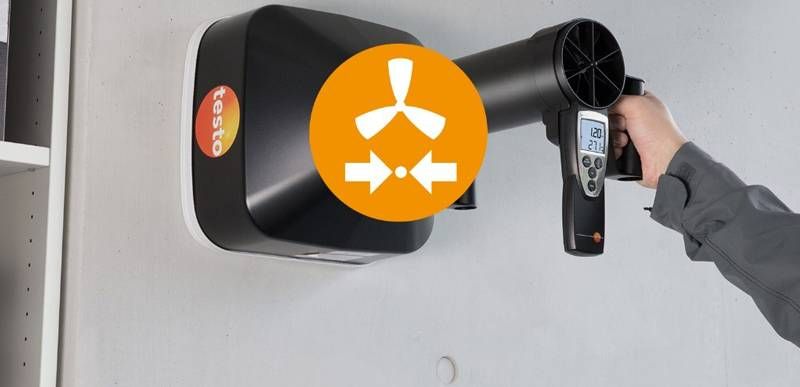

  • 直接法测量,顾名思义,即通过风量罩直接测得风量值。适用性较广,尤其是出风口气流分布不均匀(散流、旋流等)的场合。但须注意风量罩对适合测量的风口有尺寸限制(风口尺寸较风量罩尺寸不可过大或过小)。
  • 间接法测量,通过风速仪测得风速值,再通过计算得出风量值。间接法测量对出风口气流分布要求较严格(即气流分布尽量均匀)。

在风口气流分布较均匀的场合,直接法与间接法测量结果大致接近。
在风口气流分布不均匀的场合,间接法测量不再准确,与直接法测量结果差异大。

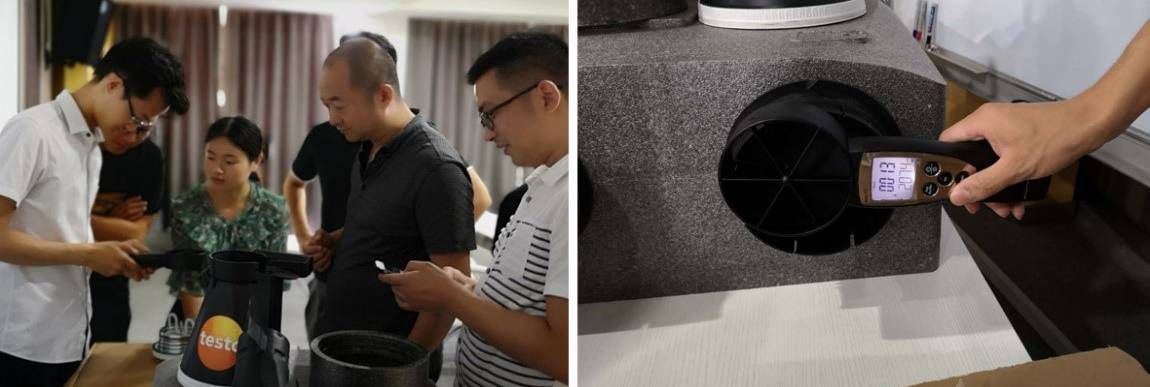

现场实测

在风机出风口处,分别适用风量罩和100mm大叶轮风速仪测量测量。使用风量罩完全罩住风口,得出风量值207m3/h.使用100mm大叶轮风速仪在风口做时间平均的风速测量,通过计算得出风量值180m3/h.

结论解释:风机出风口处气流分布可近似为一致均匀状态,两种方法测得结果近似一致。


难题:风压(风机压力、管道压力、部件阻力)该如何理解并测量?
解答:风机压力为风机出风口与回风口压力之差,风机压力为系统送风能力的衡量指标(可类比为人体血压)。

  • 管道压力为系统在管道截面处的压力,随管道和组件的延伸而减小。
  • 部件(如风阀、过滤器)阻力为组件前后的压力差。
  • 风压本质是一种差压,通过差压仪搭配皮托管即可测量对应类型的风压。
