地暖、毛细管的检测

测量目的
地暖系统在保障温暖及美观的同时,一直存在维修困难的问题,由于管道安装在饰面层之下,如何在最小可能破坏装修的情况下进行故障定性及维修是提升工程服务的重要因素。

地暖系统的简介
常用的地暖系统分为两类,一类为电地暖,一类为水地暖,其常见问题为地暖发热不均,地暖不热或水暖管渗漏等问题。

testo 869 红外热像仪

红外热像仪地暖检测的应用

水暖管的堵塞检测

水暖管的堵塞检测

当地板中的水暖管道堵塞之后,热水循环慢,甚至不循环,就会造成房间热量分布不均匀,通过红外热像仪快速扫描地板,查找和定位水暖管的堵塞点,有的放矢的开展维修工作。

地暖的渗漏定位

地暖的渗透定位

通过红外热像仪快速扫描地板,查找和定位水暖管的泄漏点,有的放矢的开展维修工作。将用户的损失降到最小。

分集水器检测


分集水器故障也会影响地暖的供暖效果,使用热像仪可快速查找故障的分集水器,协助技术人员维修工作。


地暖施工验收及供暖效果验证

地暖施工验收及供暖效果验证

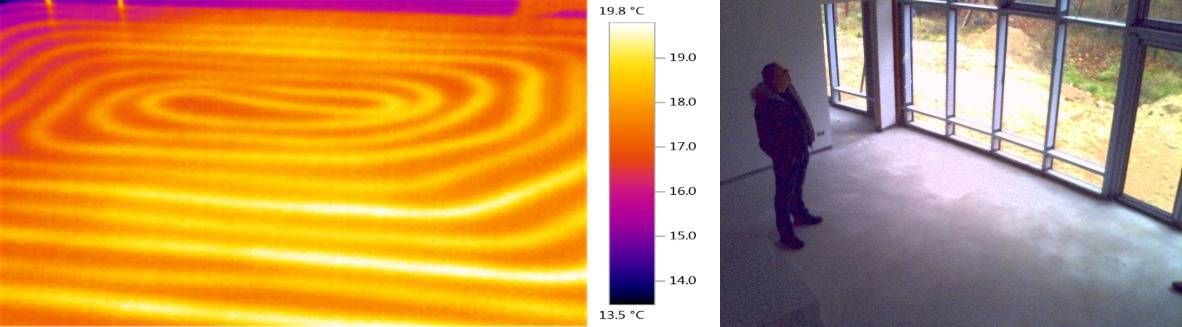

地暖安装完成后,如何客观的告诉用户地暖的运行情况?特别是很多地暖施工都是在非供暖季,比如说夏天和秋天,在地暖施工完成之后,使用红外热像仪扫一扫,温度多少,地暖管的走向, 有无泄漏和堵塞,红外热像仪将温度数据可视化,是客观评价地暖运行状态的得力工具。

墙暖检测

墙暖检测

除了地暖管检测之外,热像仪可以用于其它室内管道检测,通过热像仪,可以知道墙壁里面热水管路分布情况,在装修的时候可以避开热水管路,防止破坏管路。

散热片检测

散热片的检测

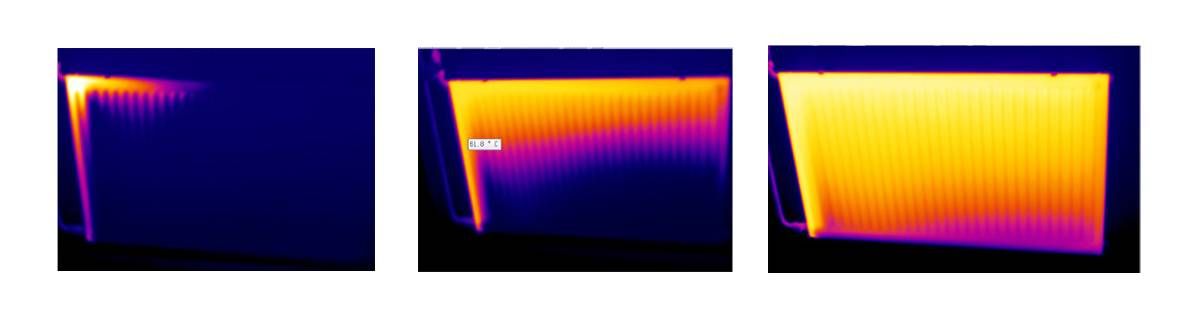

散热片通常是传热性能较好的金属制成的,存在堵塞或结垢的情况,温差通常也就3~5℃,用手触摸是很难感受到温差,只需要红外热像仪扫一扫,就能知道暖气片的热分布,系统了解暖气片的工作状态。

红外热像仪应用于地暖系统检测时需注意的关键因素

温差:首要条件是地暖系统需开启,并与环境温度产生一定的温差;而导致温差产生的重要因素取决于:
① 地暖管道的温度
② 地面装修的材料(导热性能)
③ 地面装饰层的厚度
④ 环境温度

因此想要使用红外热像仪获取清晰的图片需在测量前对这4个重点因素有所了解。

系统检测的测量方法

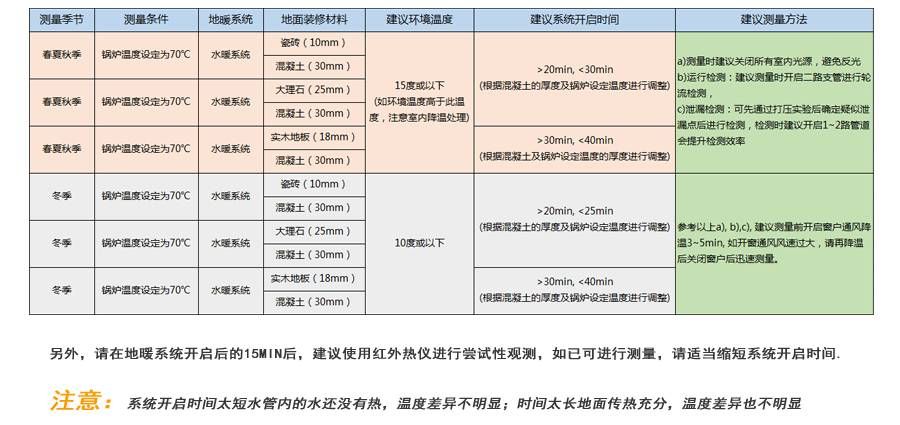

使用红外热像仪进行地暖系统检测时,可参考以下测量建议,但由于系统的构成均不相同, 请注意各项测量条件的互相影响因素,一般锅炉温度下降10度,或地面材料厚度增加10mm,则等待时间需双倍或更长。


红外热像仪测量地暖系统时的推荐设置

  1. 调色板的设置:推荐“铁虹色”调色板,铁虹调色板色差大比较直观,温度越高,颜色越亮,温度越低,颜色越暗。

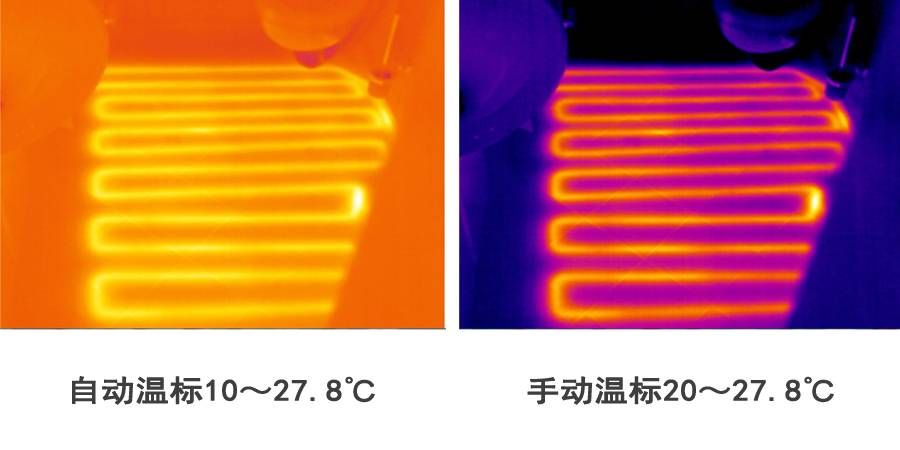

  2. 温标的设置:对于未知的测量对象或环境,推荐使用“自动温标”仪器会自动根据视场内的最高温度点和最低温度点自动分配温度范围。


但是一些场合,由于表面温差小,图像细节不太清晰的时候,需要手动调节温度范围来提高颜色对比度。
