testo 324 基础套装 - 压力和泄漏检测

订货号  0563 3240 70

  • 用于燃气管、液化气管、饮用水管、废水管测试

  • 通过集成压力泵自动增压300mbar;手动测试泵增压1bar

  • 一台仪器完成密封性测试、耐压测试、可服务性测试测量任务

  • 递进式测量菜单设计,使得燃气管测试极其简便

用于燃气管和液化气管测试的基本装备。立即开始对煤气管道进行所有相关测试和法定测试。

产品描述

使用时间一长,燃气管道就会磨损,管道上就可能会有泄漏点。testo 324 基础套装能够立即开始对煤气管道进行所有相关测试和法定测试。


testo 324 基础套装,压力和泄漏测量仪器细节

testo 324压力和泄漏测量仪器,通过DVGW测试;只需要一台仪器能完成所有重要测量任务:
  • 依照TRGI 2008 DVGW G600(耐压测试,密封性测试和可服务性测试)进行燃气管道测试
  • 依照TRF 2012对液化石油气管道测试
  • 依照DIN DVGW G607和DIN EN 1949对车辆上燃气管道测试
  • 自动测定燃气管道中管道容积

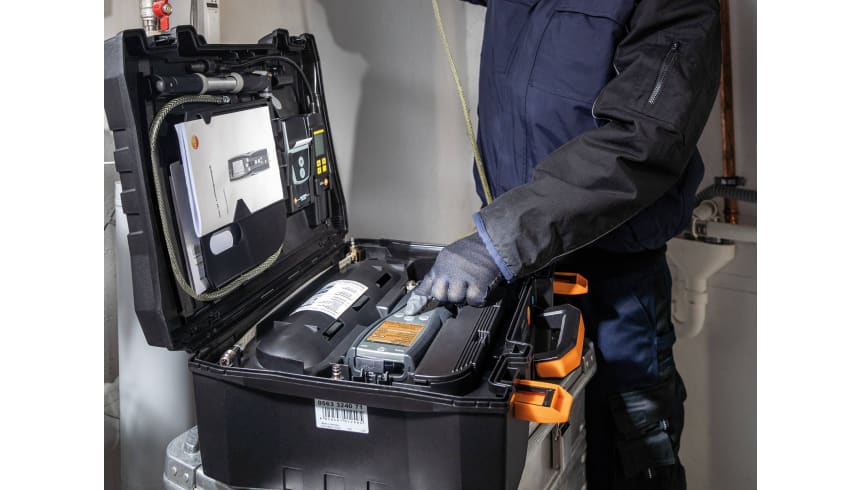

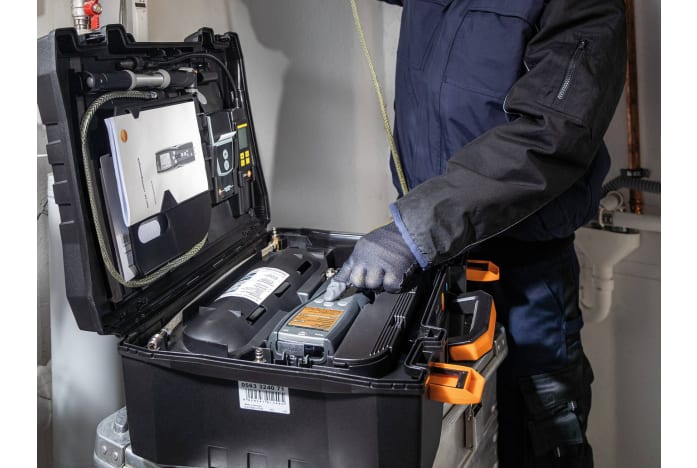

  • 废水管道测试
  • 自动可服务性测试:带有供给单元的系统箱使用气袋供给燃气。因为系统使用自身燃气填充气袋,所以在可服务性测试过程中不会发生燃气和空气混合积聚的情况
  • 通过内置操作说明和步进式测量菜单,您可轻松执行TRGI规定的测试。仪器能自动执行相关测试如燃气管密封测试,省时省力
  • 单管连接,高分辨率彩色图形显示,操作非常简单便捷
  • 测量点和用户管理:能创建用户文件夹并将测量数据快速简易地储存已分类的指定文件夹内
  • 内置高精度传感器, 流量传感器,绝压传感器和差压传感器。另外,还有两个温度探头或高达25bar的高压探头供您选择
  • 集成在testo 324内的压力泵能自动增压高达300mbar,例如对燃气管进行150mbar压力的密封测试

系统箱装配有供给单元,连接块,连接软管,以及仪器,气泵,软管连接件,包含过压阀和开关。
系统箱内设置有隔板,用于存放测量仪器和所有各式各样的附件, 携带和使用都非常方便。

手动测试泵
您可使用手动测试泵建立高压, 例如对于1bar测试。

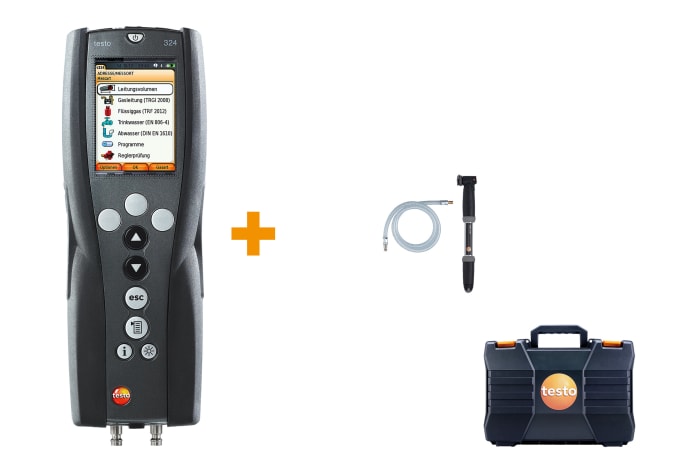

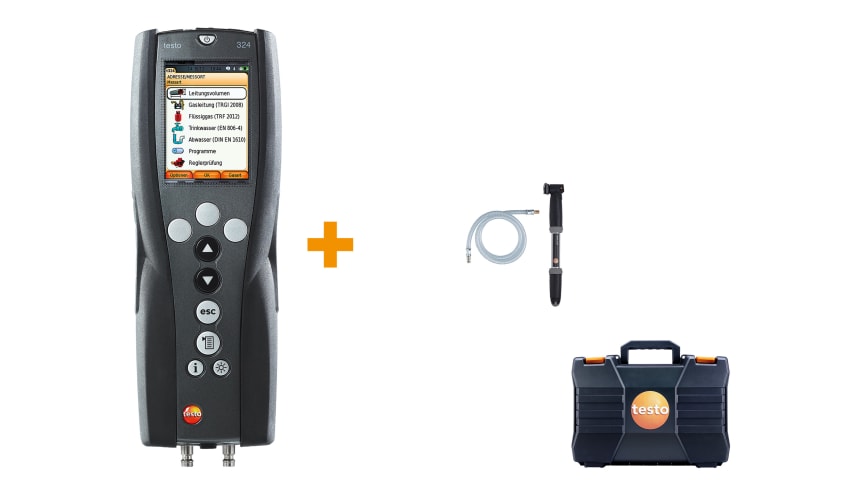

产品包含

  • testo 324 压力和泄漏测量仪器通过DVGW测试,包含可充电电池和标定协议 (0632 3240)
  • 电源单元(0554 1096)也适用于红外打印机 (0554 0549)
  • 系统箱,包含供给单元、连接软管、连接块,尺寸(WxHxD):476x191x363 mm(0516 3240)
  • 用于建立测试压力的手动测试泵(0554 3157)
  • 用于燃气锅炉测试连接端的适配器
  • 高压分段堵头 ¾ & 1¼ (0554 0533)
NTC

测量范围

-20 ~ +100 °C

Type K (NiCr-Ni)

测量范围

-40 ~ +600 °C

测量精度

±0.5 °C 或 ±0.5 %

绝压

测量范围

600 ~ 1150 hPa

测量精度

±3 hPa

超载

to 1200 hPa

泄漏测量

测量范围

0 ~ 10 l/h

测量精度

±0.2 l/h 或 ±5 %测量值

Resolution

10.0

压力测量

测量范围

0 ~ 1000 hPa

测量精度

±0.5 hPa ~ ±3 %测量值

技术参数

操作温度

+5 ~ +40 °C

防护等级

IP40 根据 EN 60529

额外探头接口

2 Hirschmann sockets for connecting pressure and temperature probes

烟气连接

2 pressure connections DN 5

DVGW permit according to 5925

Instrument class L up to volume = 200 litres

存放温度

-20 ~ +50 °C

重量

7000 g

管道容积计算

Measuring range

max. 1200

Accuracy

±0.2 或 ±5 (1 ~ 200 l)

软件
