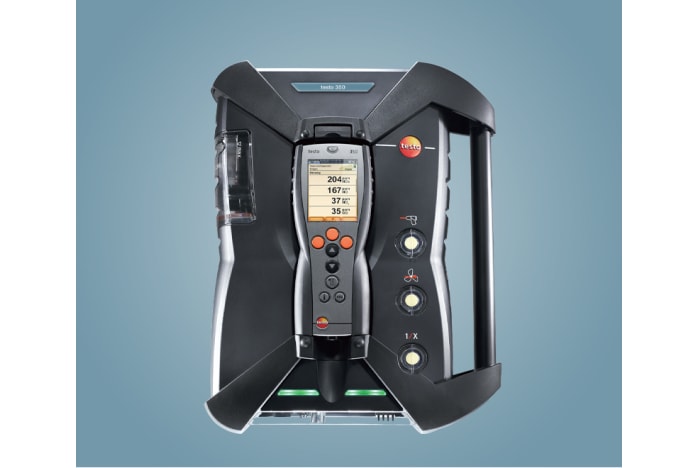

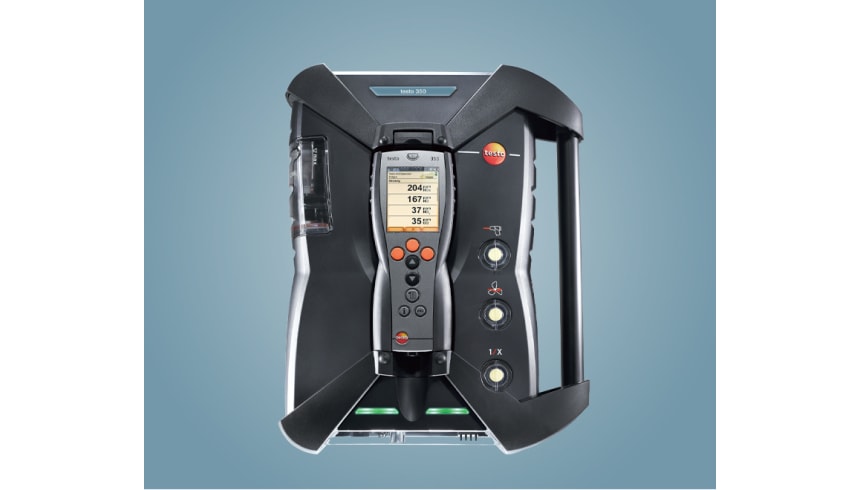

testo 350 烟气分析仪分析箱 - 蓝色新版

0632 3520
  • 中国版计算公式,实测工况mg/m3,全面反映实际工况下污染物浓度
  • 新型抗干扰SO2传感器,可准确测量在高达10000ppm一氧化碳浓度下的SO2
  • 仪器可配置出厂一氧化碳的交叉干扰报告,满足国家标准
  • 更开放的系统模式,可以直接对接Lims系统;可与强劲预处理器testo 3007以及可调温式加热探针配合使用
  • 作为经典款testo 350烟气分析仪的升级版本,testo 350蓝色新版拥有多项关键性功能升级,可满足新版环保法规HJ 57-2017《固定污染源废气 二氧化硫的测定 定电位电解法》的要求,交叉干扰的问题不再。仪器的分析箱内可同时安装6 个烟气传感器,其中O2为标配, 另 5 个传感器可从CO、NO、 NO2、 SO2、 H2S、 CxHy以及CO2中自由选择。仪器能够满足各种烟气分析及精确排放的检测需求,可适应不同的工况。尤其在针对高湿低硫以及高CO 的工况下,testo 350烟气分析仪蓝色新版本表现突出!
    testo 350烟气分析仪蓝色新版本适用于烟气气体分析以及专业的工业排放测量。仪器坚固耐用,轻巧便携,适用于各种工况。中国版的公式计算得的燃烧参数,适用于中国的工况,并可以更简易的判断燃烧器的运行情况。



    新在何处?

    testo 350烟气分析仪蓝色新版本拥有如下六项关键性升级:

    新型抗干扰SO2传感器 testo 350 烟气分析仪蓝色新版本配备了全新的抗干扰 SO2 传感器,性能更高。该传感器采用了全新的硬件,其电解质不与 CO 发生任何反应,杜绝了传统 SO2 传感器的交叉干扰问题。重点是:该传感器的抗干扰是全量程的!
    可调温式加热探针 标准 HJ57-2017 中明确规定采样管加热及保温温度可设、可调。德图的新款 “ 全程可调温式加热探针 ” 满足该项法规!此外,探针采用钛合金材质,轻便,易于携带!
    中国版计算公式 除了特有的中文版界面(中文简体、中文繁体)之外,testo 350 烟气分析仪蓝色新版本还将全部装配新版的中国版固件,中国版 K 值,mg/m3 等中国特有的计算公式都将置入其中。
    CO交叉干扰试验报告 针对新标准HJ57-2017中 CO 干扰实验的要求,德图中国已专门设立了一氧化碳干扰实验室,筹备工作紧锣密鼓。作为生产厂家,德图可快速响应用户的实验委托,并出具专业的测试报告。用户在订购 testo 350 蓝色新版本时可直接订购该项服务!

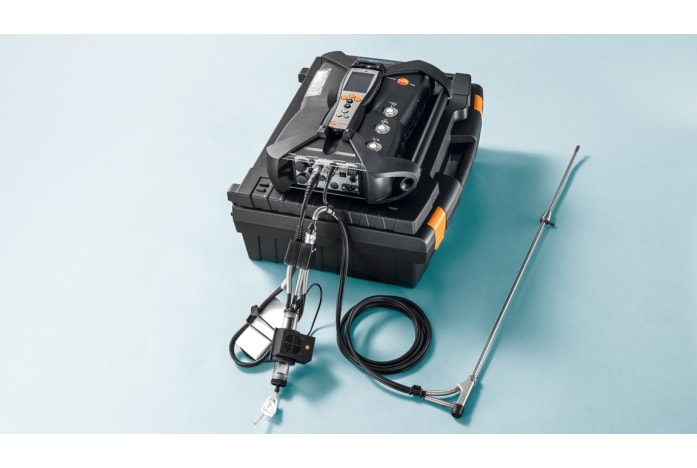

    强劲外置预处理采样系统 关于气体除水及预处理要求,德图为您提供完善的梯度方案;除内置的帕尔贴外,德图的新款外置冷却器及最新的外置气体预处理采样系统 testo 3007 现已面世,接受订购!与普通的预处理器不同的是,testo 3007是一款功能全面的预处理系统。
    系统更加开放和兼容 testo 350 烟气分析仪蓝色新版本将拥有更加开放的固件系统, 在系统集成方面,尤其在与实验室信息管理系统 (LIMS) ,以及其他客户平台的兼容性方面,将有大幅提升。

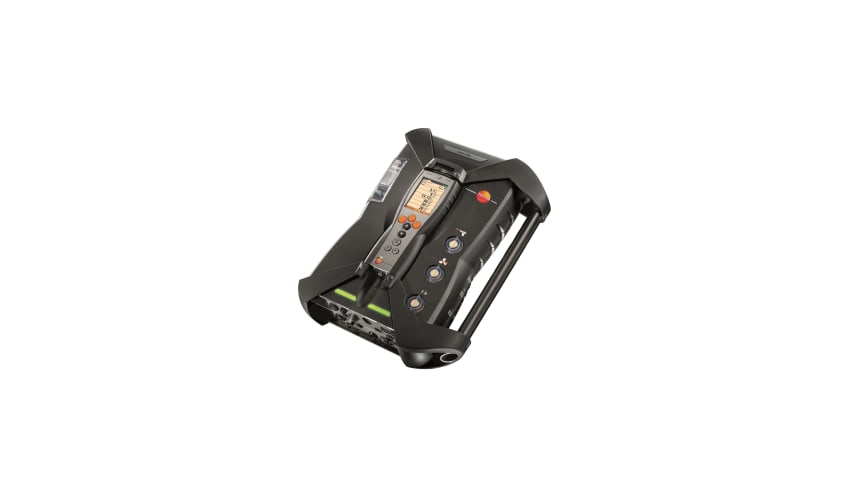

    仪器组成

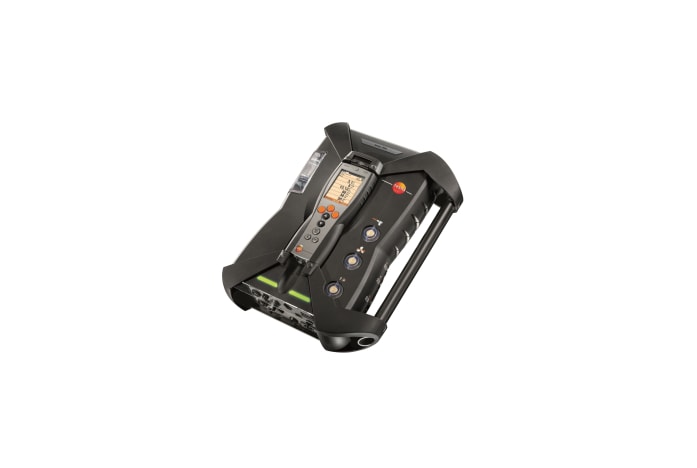

    testo 350烟气分析仪蓝色新版本由两个部件组成

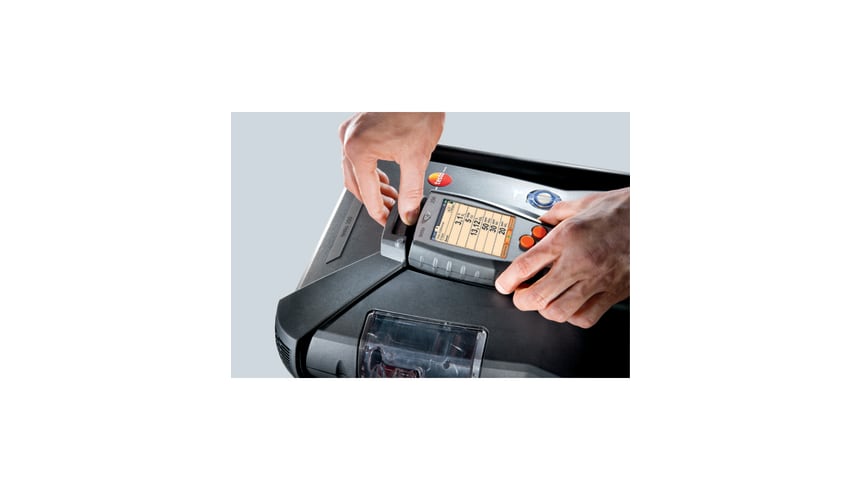

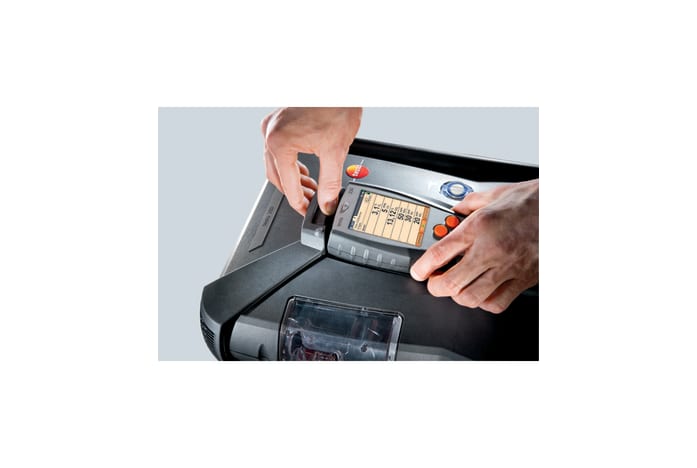

    • testo 350手操器 (独立产品):用于执行、操作并控制整部仪器,并显示测量值。彩色显示屏,内置预设菜单,菜单导航很简单。

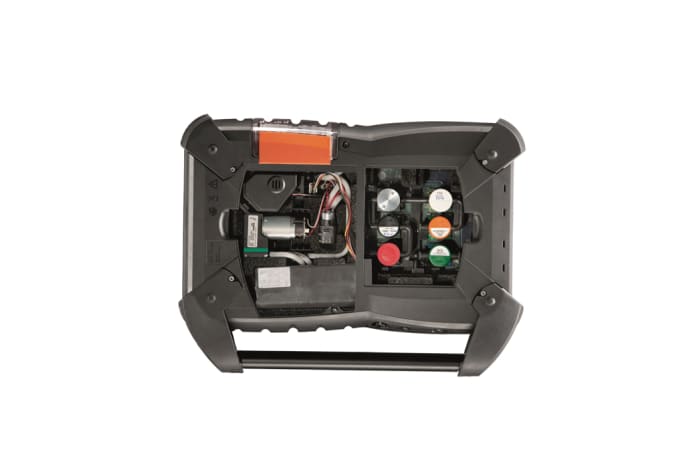

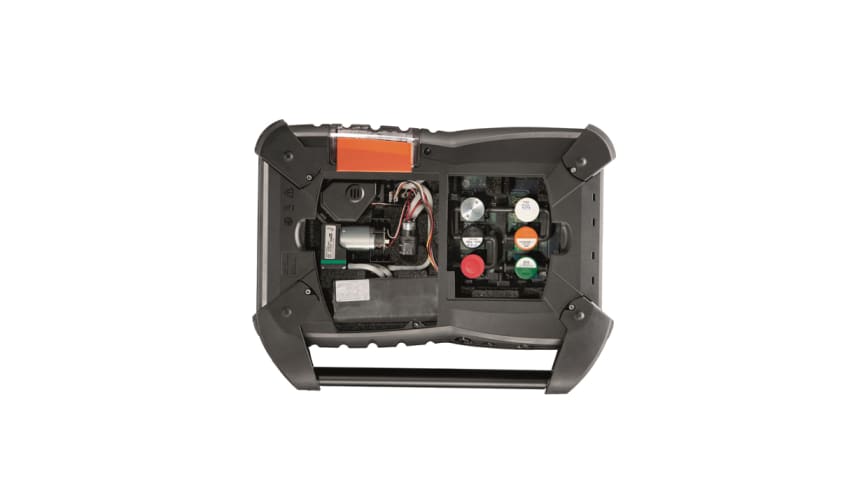

    • testo 350分析箱:配有维护仓和传感器仓,维护仓用于仪器的保养和维护,传感器仓则方便用户自行更换传感器,即插即用。

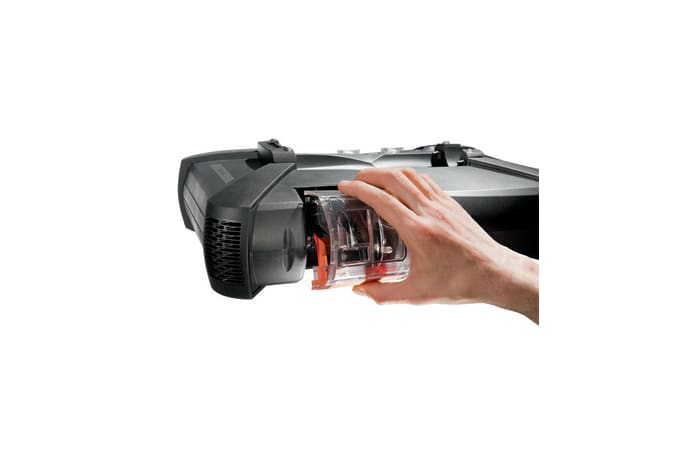

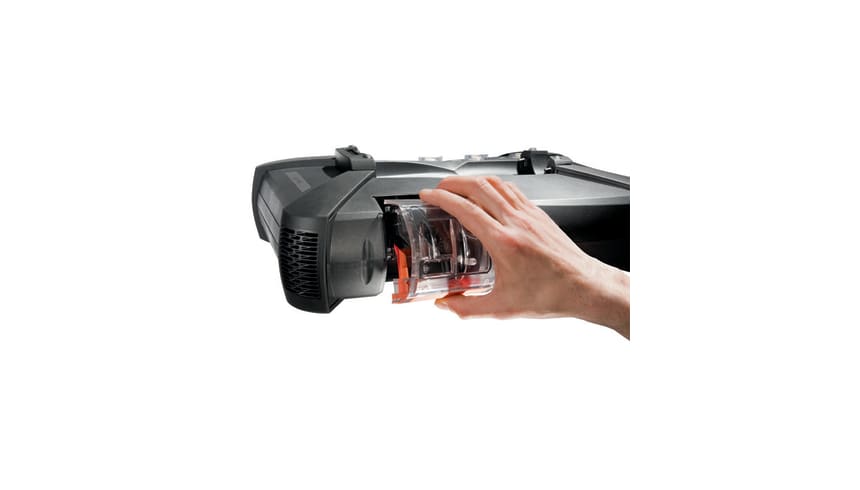

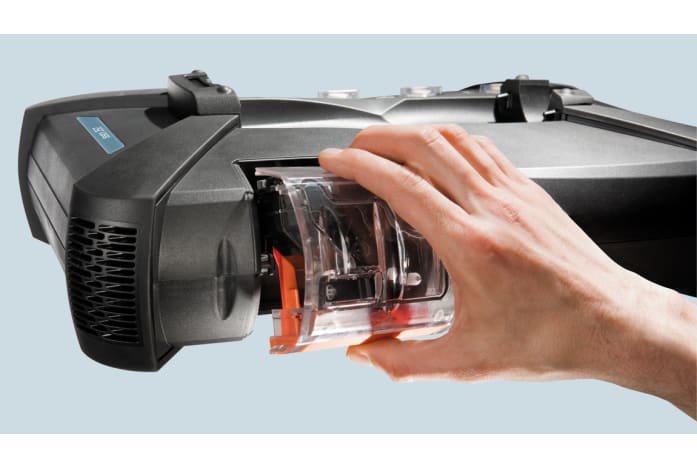

    内置预处理器和实时监测的冷凝槽 将烟气预处理器装在与传感器最近的位置,使烟气干燥后直接进入到传感器进行测量。冷凝后的冷凝水经过泵抽取到冷凝槽中,实时监测;需要清空时,仪器会自动提示,气泵也会停止,保护传感器不受损伤。

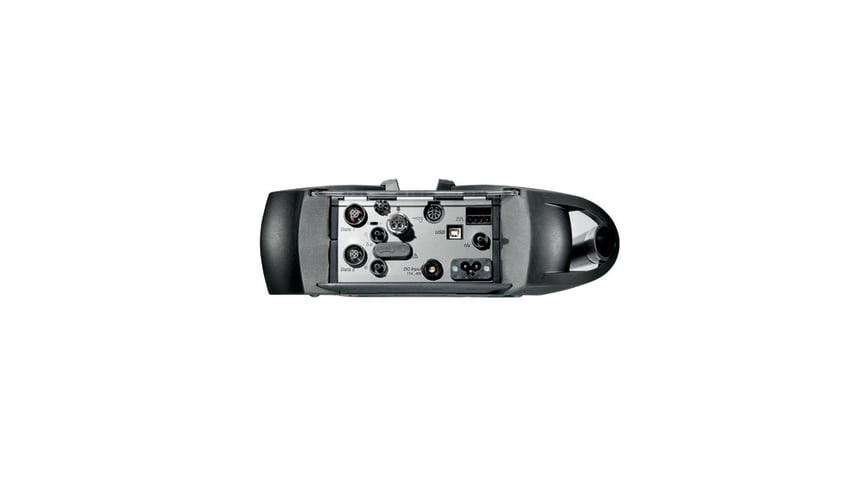

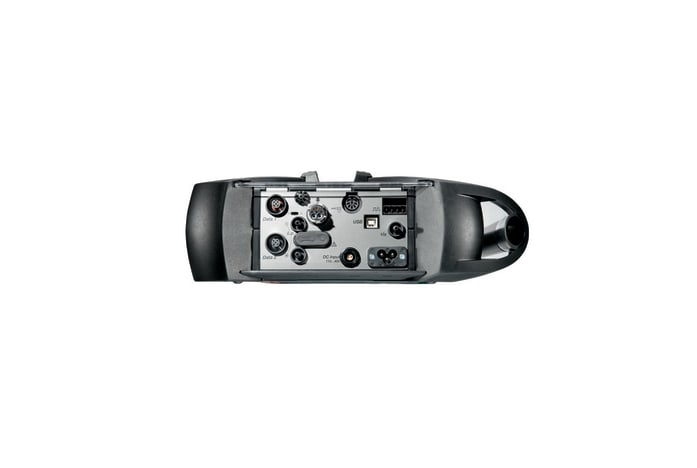

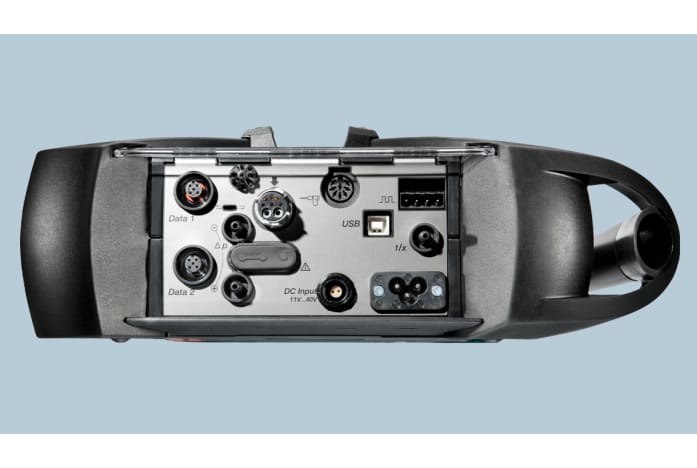

    指示灯明显,过滤芯易于更换,接口牢固 指示灯安装在面板上,仪器状态易于辨识;过滤芯在最外端,易于更换维护;标准工业接口,坚固耐用。
    自动量程拓展 自动量程拓展功能(稀释),使仪器在(未知)高浓度气体下也能进行测量,单槽稀释和全槽稀释适用于不同工况。

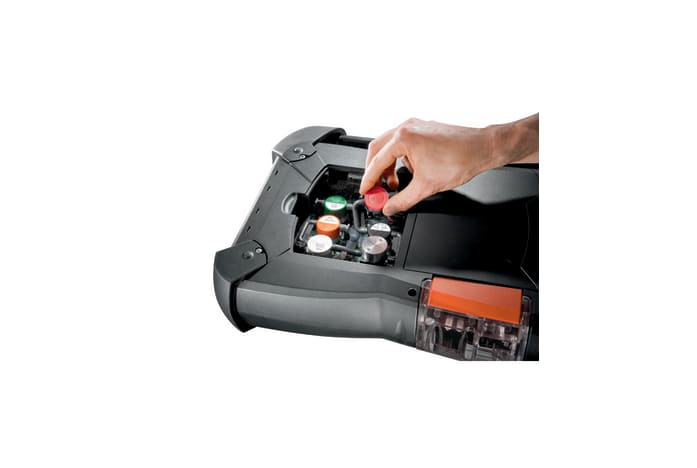

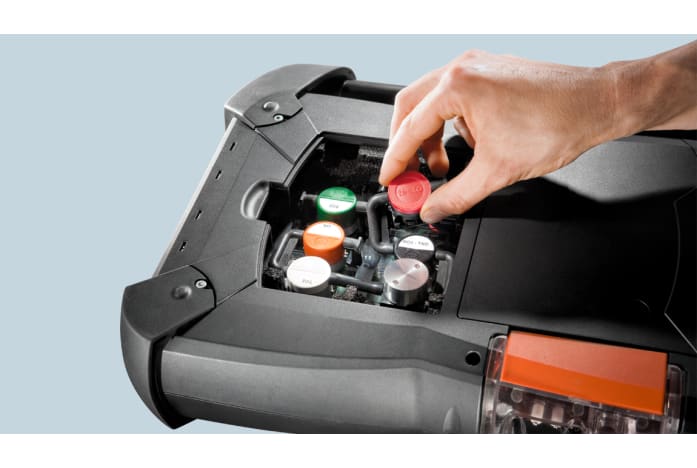

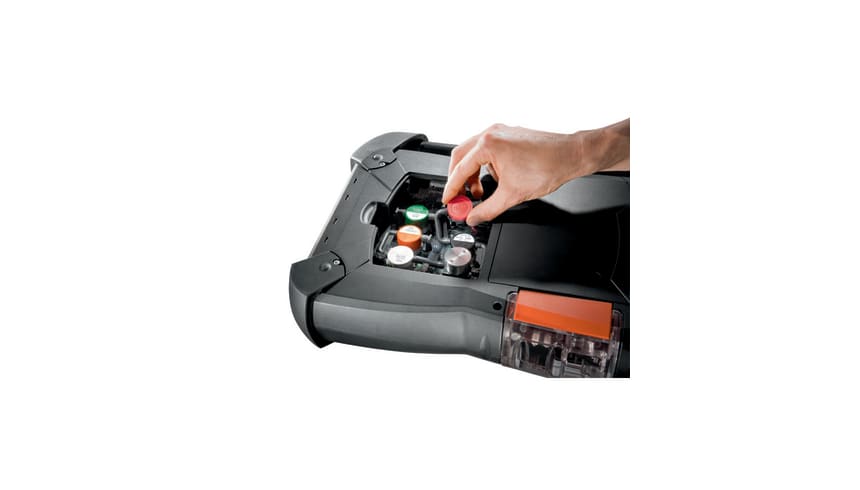

    气体传感器易于更换以及归零 testo 350 可同时监测不同气体,用户在现场可直接更换传感器,无需标气标定,可即刻投入使用。气体传感器归零时,采样探针可以留在烟道中,归零时间仅30s。
    自动归零的压力传感器 可确保在无人值守的情况下,流速和流量长时间测量,且可在烟气测量的同时进行流速和流量的测量。
    外部冷却回路 将仪器的电气部分以及传感器与环境空气分隔开,仪器内部通过热交换得到冷却,避免了与外部环境空气中烟尘以及有害气体接触。

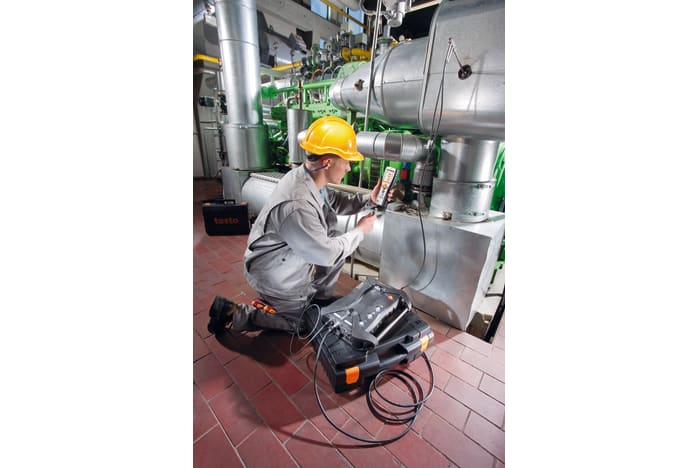

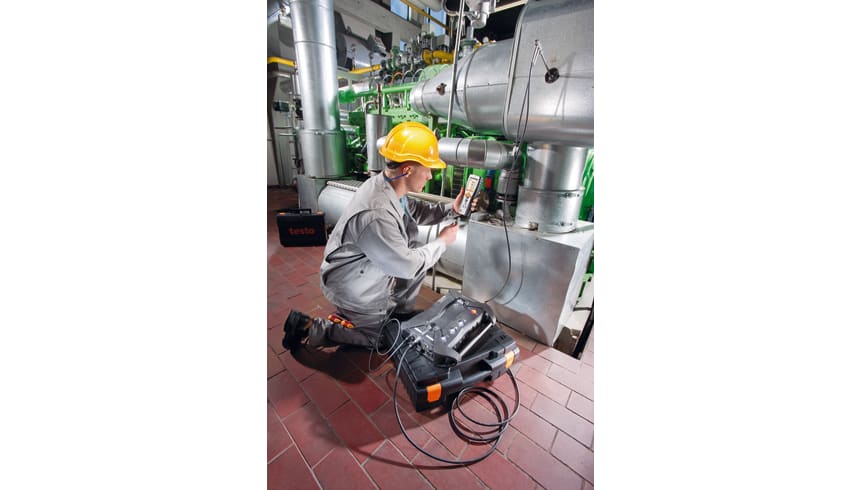

    用testo 350进行工业烟气排放检测

    烟气分析仪专为工业现场的烟气排放分析而设计。在“应用”菜单栏中,您能找到以下内置标准测量模块以及自定义测量模块:
    • 燃烧器
    • 发动机λ>1
    • 发动机λ≤1
    • 涡轮机
    • 自定义


    技术数据

    SO₂测量(抗CO 干扰10000ppm)
    测量范围 0 ~ +5000 ppm
    测量精度 ±4 ppm (0 ~ +79 ppm)
    ±5 %测量值 (其余量程)
    分辨率 1 ppm (0 ~ +5000 ppm)
    响应时间 30 s
    SOlow 测量(抗CO 干扰10000ppm)
    测量范围 0 ~ +200 ppm
    测量精度 ±1.5 ppm (0 ~ +29.9 ppm)
    ±5 %测量值 (其余量程)
    分辨率 0.1 ppm (0 ~ +200 ppm)
    响应时间 30s
    NTC
    测量范围 -20 ~ +50 °C
    测量精度 ±0.2 °C (-10 ~ +50 °C)
    分辨率 0.1 °C (-20 ~ +50 °C)
    环境温度探头
    Type K (NiCr-Ni)
    测量范围 -200 ~ +1370 °C
    测量精度 ±0.4 °C (-100 ~ +200 °C)
    ±1 °C (-200 ~ -100.1 °C)
    ±1 °C (200.1 ~ +1370 °C)
    分辨率 0.1 °C (-200 ~ +1370 °C)
    Type S (Pt10Rh-Pt)
    测量范围 0 ~ +1760 °C
    测量精度 ±1 °C (0 ~ +1760 °C)
    分辨率 0.1 °C (0 ~ +1760 °C)
    差压
    测量范围 -40 ~ +40 hPa
    -200 ~ +200 hPa
    测量精度 ±1.5 %测量值 (-40 ~ -3 hPa)
    ±1.5 %测量值 (+3 ~ +40 hPa)
    ±0.03 hPa (-2.99 ~ +2.99 hPa)
    ±1.5 %测量值 (-200 ~ -50 hPa)
    ±1.5 %测量值 (+50 ~ +200 hPa)
    ±0.5 hPa (-49.9 ~ +49.9 hPa)
    分辨率 0.01 hPa (-40 ~ +40 hPa)
    0.1 hPa (-200 ~ +200 hPa)
    绝压
    测量范围 600 ~ +1150 hPa
    测量精度 ±10 hPa
    分辨率 1 hPa
    安装了红外传感器后选配
    O₂测量
    测量范围 0 ~ +25 Vol.%
    测量精度 ±0.8%满量程 (0 ~ +25 Vol.%)
    分辨率 0.01 Vol.% (0 ~ +25 Vol.%)
    响应时间 20 s (t95)
    CO (H₂补偿)
    测量范围 0 ~ +10000 ppm
    测量精度 ±10 ppm (0 ~ +199 ppm)
    ±5 %测量值 (其余量程)
    分辨率 1 ppm (0 ~ +10000 ppm)
    响应时间 40 s
    H₂ 显示仅作为指示
    CO low (H₂补偿)
    测量范围 0 ~ 500 ppm
    测量精度 ±5 %测量值 (+40 ~ +500 ppm)
    ±2 ppm (0 ~ +39.9 ppm)
    分辨率 0.1 ppm (0 ~ +500 ppm)
    响应时间 40 s
    H₂ 显示仅作为指示
    NO测量
    测量范围 0 ~ +4000 ppm
    测量精度 ±5 ppm (0 ~ +99 ppm)
    ±5 %测量值 (其余量程)
    分辨率 1 ppm (0 ~ +4000 ppm)
    响应时间 30 s
    NO low 测量
    测量范围 0 ~ +300 ppm
    测量精度 ±5 %测量值 (+40 ~ +300 ppm)
    ±2 ppm (0 ~ +39.9 ppm)
    分辨率 0.1 ppm (0 ~ +300 ppm)
    响应时间 30 s
    NO₂测量
    测量范围 0 ~ +500 ppm
    测量精度 ±5 %测量值 (+100 ~ +500 ppm)
    ±5 ppm (0 ~ +99.9 ppm)
    分辨率 0.1 ppm (0 ~ +500 ppm)
    响应时间 40 s
    有效性测定
    测量范围 0 ~ +120 %
    分辨率 0.1 % (0 ~ +120 %)
    烟气损失
    测量范围 0 ~ +99.9 %
    分辨率 0.1 % (0 ~ +99.9 %)
    烟气露点计算
    测量范围 0 ~ +99.9 °Ctd
    分辨率 0.1 °Ctd (0 ~ +99.9 °Ctd)
    CO₂测量(通过O₂计算)
    测量范围 0 ~ CO₂ max
    测量精度 由O₂计算 ±0.2 Vol.%
    分辨率 0.01 Vol.%
    H₂S测量
    测量范围 0 ~ +300 ppm
    测量精度 ±5 %测量值 (+40 ~ +300 ppm)
    ±2 ppm (0 ~ +39.9 ppm)
    分辨率 0.1 ppm (0 ~ +300 ppm)
    响应时间 35 s
    CO₂测量(红外)
    测量范围 0 ~ +50 Vol.%
    测量精度 ±0.3 Vol.% + 1 %测量值 (0 ~ 25 Vol.%)
    ±0.5 Vol.% + 1.5 %测量值 (25 ~ 50 Vol.%)
    分辨率 0.01 Vol.% (0 ~ 25 Vol.%)
    0.1 Vol.% (> 25 Vol.%)
    响应时间 10 s
    风速
    测量范围 0 ~ +40 m/s
    分辨率 0.1 m/s (0 ~ +40 m/s)
    甲烷
    测量范围 100 ~ 40000 ppm
    测量精度 < 400 ppm (100 ~ 4000 ppm)
    < 10 %测量值 (> 4000 ppm)
    分辨率 10 ppm
    烟气中最低氧量 2 % + (2 x mv 甲烷)
    响应时间 < 40 s
    回应系数 1
    爆炸下限
    HC传感器出厂设置为甲烷,用户可自行调整为其他气体(丙烷或丁烷)
    丙烷
    测量范围 100 ~ 21000 ppm
    测量精度 < 400 ppm (100 ~ 4000 ppm)
    < 10 %测量值 (> 4000 ppm)
    分辨率 10 ppm
    烟气中最低氧量 2 % + (5 x mv 丙烷)
    响应时间 < 40 s
    回应系数 1.5
    爆炸下限
    HC传感器出厂设置为甲烷,用户可自行调整为其他气体(丙烷或丁烷)
    丁烷
    测量范围 100 ~ 18000 ppm
    测量精度 < 400 ppm (100 ~ 4000 ppm)
    < 10 %测量值 (> 4000 ppm)
    分辨率 10 ppm
    烟气中最低氧量 2 % + (6.5 x mv 丁烷)
    响应时间 < 40 s
    回应系数 2
    爆炸下限
    HC传感器出厂设置为甲烷,用户可自行调整为其他气体(丙烷或丁烷)
    技术参数
    直径 330 x 128 x 438 mm
    操作温度 -5 ~ +45 °C
    外壳 ABS
    防护等级 IP40
    电池类型 锂电池
    电池寿命 5小时
    电源 交流电100V - 240V (50 - 60 Hz)
    直流电压输入 11V - 40V
    露点计算 0 °Ctd; 99 °Ctd
    最大粉尘负载 20 g/m³ 烟尘量
    最大烟气负压 -300 mbar
    最大烟气正压 50 mbar
    触发信号输入 电压 5 - 12 V (上升或下降) 脉冲频率 > 1 s 负载:5 V/max, 5 mA, 12 V/max. 40 mA
    最大湿度负载 分析仪烟气入口处露点温度+70 ℃
    软管长度 最长16.2 m (通过5根延长软管连接)
    泵流量 1 升/分钟,带流量监测
    最大内存 250,000个读数
    存放温度 -20 ~ +50 °C
    重量 4800 g



    testo 350蓝色新版分析箱,标配O2传感器,内置差压及环境温度(NTC)传感器,带K型(NiCr-Ni)和S型热电偶(Pt10Rh-Pt)热电偶连接口,德图数据总线接口,触发器输入接口,充电电池,数据存储模块以及USB接口。

    发动机探针

    工业探头

    温度探头

    烟气探针

  • 烟气探针
    Hose extension
    延长连接软管, 2.8 m, 用于延长探针与分析仪之间的软管
      :
      0554 1202
    • 烟气探针
      Spare sintered filters
      备用不锈钢烧结前置过滤器 (2个/包)
        :
        0554 3372
      • 烟气探针
        Spare particle filter
        备用过滤芯,10个/包
          :
          0554 3385
        • 烟气探针
          No picture available
          探针套管, 335 mm长, 带固定锥, Ø 8 mm, 耐温1000 °C
            :
            0554 8764
          • 烟气探针
            No picture available
            探针套管, 700 mm长, 带固定锥, Ø 8 mm, 耐温1000 °C
              :
              0554 8765
            • 烟气探针
              Modular flue gas probe
              模块化烟气采样探头,采样管长335mm,耐温1000 °C ,内置热电偶,装载固定锥,手柄前端有黄色按钮,按下即可分离手柄和采样管
                :
                0600 8764
              • 烟气探针
                Flue gas probe modular 700 mm 500 &deg;C 0600 876
                模块化烟气采样探头,采样管长700mm,耐温1000 °C ,内置热电偶,装载固定锥,手柄前端有黄色按钮,按下即可分离手柄和采样管
                  :
                  0600 8765
                • 烟气探针
                  Modular flue gas probe
                  模块化烟气采样探头,采样管长335mm,耐温1000 °C ,采样管前端装载Ø 14 mm前置过滤器,内置热电偶,装载固定锥,手柄前端有黄色按钮,按下即可分离手柄和采样管
                    :
                    0600 8766
                  • 烟气探针
                    Flue gas probe modular 335 mm 1000 &deg;C prefilter 0600 8767
                    模块化烟气采样探头,采样管长700mm,耐温1000 °C ,采样管前端装载Ø 14 mm前置过滤器,内置热电偶,装载固定锥,手柄前端有黄色按钮,按下即可分离手柄和采样管
                      :
                      0600 8767
                    • 烟气探针
                      0600-9766-modular-flue-gas-probe
                      模块化烟气采样探头,采样管长335mm,耐温500 °C ,内置热电偶,装载固定锥,手柄前端有黄色按钮,按下即可分离手柄和采样管
                        :
                        0600 9766
                      • 烟气探针
                        Modular flue gas probe, 700 mm, 500 &deg;C
                        模块化烟气采样探头,采样管长700mm,耐温500°C ,内置热电偶,装载固定锥,手柄前端有黄色按钮,按下即可分离手柄和采样管
                          :
                          0600 9767
                        • 皮托管

                          推荐产品

                          用于热处理过程排放测量的推荐配置

                        • 用于热处理过程排放测量的推荐配置
                          0516-3510
                          testo350仪器箱保护设备,可放置仪器、探针和附件
                            :
                            0516 3510
                          • 打印机及附件

                            操作软件

                            标定证书

                          • 标定证书
                            Calibration certificate
                            ISO标定证书/风速
                              :
                              0520 0004
                            • 标定证书
                              Calibration certificate
                              ISO标定证书/风速
                                :
                                0520 0034
                              • 标气产品

                              • 标气产品
                                浓度16 ppm的SO2标气,背景气空气,气容积58L,尺寸:362 mm×89 mm,重量:0.73 kg
                                  :
                                  510554 1001
                                • 标气产品
                                  浓度250 ppm的SO2标气,背景气氮气,气容积58L,尺寸:362 mm×89 mm,重量:0.73 kg
                                    :
                                    510554 1002
                                  • 标气产品
                                    浓度18 ppm的NO标气,背景气氮气,气容积58L,尺寸:362 mm×89 mm,重量:0.73 kg
                                      :
                                      510554 1003
                                    • 标气产品
                                      浓度250 ppm的NO标气,背景气氮气,气容积58L,尺寸:362 mm×89 mm,重量:0.73 kg
                                        :
                                        510554 1004
                                      • 标气产品
                                        浓度5 Vol.%的O2标气,背景气氮气,气容积105L,尺寸:352 mm×83 mm,重量:1.4 kg
                                          :
                                          510554 1005
                                        • 标气产品
                                          浓度1000 ppm的CO和2 Vol.%的O2混合标气,背景气氮气,气容积105L,尺寸:352 mm×83 mm,重量:1.4 kg
                                            :
                                            510554 1006
                                          • 标气产品
                                            浓度300 ppm的CO标气,背景气氮气,气容积105L,尺寸:352 mm×83 mm,重量:1.4 kg
                                              :
                                              510554 1007
                                            • 标气产品
                                              浓度0.85 Vol.%的CO标气,背景气氮气,气容积105L,尺寸:352 mm×83 mm,重量:1.4 kg
                                                :
                                                510554 1008
                                              • 标气产品
                                                0.5 LPM、1L PM、1.5 LPM恒流量预设调节阀,重约0.24 kg
                                                  :
                                                  510554 1009
                                                • 标气产品
                                                  泵吸式调节阀,流量范围0-3 LPM
                                                    :
                                                    510554 1010
                                                  • 标气产品
                                                    0.6 m PTFE连接管
                                                      :
                                                      510554 1011
                                                    • 标气产品
                                                      HDPE 蓝色塑料便携箱
                                                        :
                                                        510554 1012
                                                      • 标气产品
                                                        浓度25 ppm的NO2标气,背景气氮气,气容积58L,尺寸:362 mm×89 mm,重量:0.73 kg
                                                          :
                                                          510554 1013
                                                        • 标气产品
                                                          浓度100 ppm的NO2标气,背景气氮气,气容积58L,尺寸:362 mm×89 mm,重量:0.73 kg
                                                            :
                                                            510554 1014
                                                          • 附件


                                                            维护燃气轮机

                                                            燃气轮机在运行过程中以及定期检查过程中都必须遵循烟气排放限值的要求。在调试和维护、维修后,燃气轮机系统排放值需要被检测并遵循限值要求、设备出厂参数,如有必要则存档测量数据。
                                                            在对低浓度NOx排放的燃气轮机监测和调试时,对烟气分析仪的精度有着很高级别的要求。testo350可同时配置NO2传感器和低量程的NOlow传感器,两个传感器的分辨率均为0.1ppm,能够轻松满足测量要求。除此之外,内置的气体预处理模块以及采样软管的工业发动机专用废气采样探针,能有效防止NO2和SO2吸附,进而保证了不同日期和不同环境条件的测量值也可以比较。

                                                            维护工业发动机

                                                            烟气分析仪testo350是可用于调整燃气或柴油工业发动机以达到良好工况的重要工具。testo350能被应用在如下过程,例如调试过程、定期维护维修过程、解决故障过程等。对于调整发动机运行参数达到理想值同时符合国家标准规定的排放限值的过程,测量废气浓度是非常必要的,整个调整过程常常会花费数个小时,另外,发动机的排放气体中常含有高浓度且波动的NO2,那么获得真正的、高精度的NOx值是非常必要的,上述描述意味着需使用性能优良的便携式烟气分析仪并单独测量NO和NO2的浓度。testo 350可胜任多种复杂工况,同时能分别测量NO和NO2浓度,除此之外,内置的气体预处理模块以及带有专利采样软管的工业发动机专用废气采样探针,能有效防止NO2和SO2吸附,进而保证了不同日期和不同环境条件的测量值也可以比较。
                                                            testo-350

                                                            维护后处理系统

                                                            严格的排放限值要求使得在测量后处理系统前后的废气成分和浓度过程中必须使用便携式烟气分析仪。烟气测量能够计算燃烧系统的燃烧效率,也能够有助于分析系统的可靠性。testo 350能应用总线功能,能够同时测量后处理系统前后位置的废气成分和浓度,而且系统前后位置的测量值能同时显示在同一个屏幕界面上,很大程度地方便了后处理系统评估工作,任何系统内的改变都可以从测量数据中分析出。

                                                            testo-350

                                                            气氛分析(热处理)

                                                            烟气分析可被用于监控燃烧系统的热处理过程,例如玻璃生产、陶瓷生产、建材生产、炼钢、淬火等。在热处理过程中,产生某些物质有可能会进入到烟气中,所以其烟气排放量会高于一般的燃烧系统。
                                                            反之亦然,废气中的某些污染物质也可能变成产品的一部分。烟气分析仪testo350能用于:监测相关生产工艺的气氛,以保证产品质量;提供相关生产工艺信息,如炉内的设计,火焰控制,烧制产品和炉温,助燃空气供应等。同时,气体分析在运行成本和安全性方面有助于优化系统运行。
                                                            testo-350

                                                            维护工业燃烧器

                                                            无论是采暖、发电、加热产生蒸汽或热水的燃烧系统,还是用于材料生产或材料表面处理、焚烧垃圾和废料的燃烧系统,管理燃烧和焚化需要熟悉燃料和助燃气体的组成及其比例,甚至其如何混合也是至关重要的。便携测量技术能分析相关气体进行分析并使其达到良好的燃烧工况。
                                                            使用便携式烟气分析仪可用于测试并优化燃烧系统,使燃烧系统达到最佳燃烧工况,符合国家标准规定的排放限值要求,既满足节能要求又满足环保要求。通过便携式烟气分析仪,一个燃烧系统能被调整到最合适的工作范围,符合排放标准,同时达到良好的燃烧效率。高精度的便携式烟气分析仪testo 350 ,能胜任任何恶劣工况,除了用于调试目的,也可以用于运行过程中的气体分析。
                                                            testo-350

                                                            政府检测(符合性测试)

                                                            很多国家对各类大型工厂(如大型电站,钢铁厂,水泥厂,玻璃厂,化工厂等)以及小型生产企业的大气污染物排放都有着严格的要求,在我国,大气污染物排放必须执行GB 13271-2014《锅炉大气污染物排放标准》等标准的规定。各级环境监测部门定期地检查大气污染物排放点烟气中污染物浓度是否符合标准规定。

                                                            testo 350烟气分析仪,可用于企业的自我预检和各级环境监测部门的执法检测(符合性测试)。
