testo 890 - 高端红外热像仪(可选配4种镜头)

订货号  0563 0890

  • 红外分辨率 640 × 480 像素;采用SuperResolution红外超像素技术后,可提升至 1280 × 960 像素;热灵敏度< 40 mK

  • 可选配4种镜头,满足不同测量需求:标准镜头(25° x 19°),广角镜头(42° x 32°),长焦镜头(15° x 11°),超长焦镜头(6.6° x 5°)

  • 仪器中可配置SQA智能序列拍摄模块、表面湿度成像功能、二维码地址自动归档功能、全景图像拼接功能、JPEG存储和其他实用功能

  • 该产品集成可见光数码相机,及拥有更多显示性能;交货内容中包括仪器箱、存储卡、专业软件等

testo 890 是一款专业级的高性能红外热像仪,可选配4种镜头,以便满足不同的测量距离和测量要求。适用于工业领域和建筑诊断,例如:用于检查电压系统、高温测量、电路板散热分析、太阳能电站维护、用于能效评估的建筑热成像。

产品描述

testo 890 红外热像仪适用于以下应用:
  • 保持安全距离下实现非接触式高温测量
  • 建筑外墙能耗评估一目了然
  • 定期检查电气设备维护
  • 精确可视化电路板上的临界温度点
  • 进行详细的能效咨询检测


testo 890 红外热成像仪配合4种镜头,实现多种分析功能:

  •  红外探测器分辨率高达 640 x 480 像素(即307,200个测温点),确保精确测量。 采用SuperResolution红外超像素技术,可将图像质量提升至 1280 x 960 像素
  • 热灵敏度< 40 mK,即使温差非常小的被测物也可被识别
  • 存储红外图像时,可选择JPEG格式
  • PTA过程趋势分析功能(可选):SQA智能序列拍摄模块,仪器可按照时间轴自动序列式的拍摄,可连续记录温度的变化过程,适用于过程分析;全红外视频记录分析功能模块,可实现在线式操作及测量分析,记录温度变化的视频文件,并提供更专业的数据分析功能,适用于长时间持续性观测热变过程的研发应用。
  • 含腕带的便携式摄像机外观设计,以及可旋转的折叠式显示屏,使得图像拍摄变得相当容易。可以单手使用红外热成像仪,并轻松找到合适的拍摄对准角度。
  • 全景图像拼接功能(可选):拍摄后,各个图像将合并为一幅大视野的红外图片。这意味着,例如,您可以直观地记录和评估建筑物整体,而不是逐一对局部进行单个图像的拍摄和评估。
  • 二维码地址自动归档功能(可选):只需通过软件为您的测量目标分配一个二维码标识,之后在测量此目标时热成像仪可立即识别测量对象的名称位置等信息,并对图像进行自动分配和相应地存档
  • 高温测量模块(可选):测量范围可灵活扩展至1200°C,并配有高温保护镜
  • 表面湿度成像功能(可选):用于检测易霉变区域的特殊测量模式。通过手动输入环境温度和湿度来计算室内露点,仪器将测量的室内被测物表面温度值与露点进行比较评估,以“交通灯”红黄绿灯的方式在显示屏上提示被测物的受霉风险。
  • 防疫检测功能(可选):为了保护公众健康,使用该功能可以快速在公共场合或公共交通等人群密集型场所筛选出可疑的高体温人员。
  • 镜头可以根据不同使用场合进行更换
  • 使用耳机来录制语音,对红外图像进行快速注释。该耳机包含在发货内容内。
  • 内置数码相机(带LED灯):借助LED,可以拍摄出光线充足的可见光图像,以配合每张热图像,使得图片的整理归档工作更加轻松
  • 自动对焦:便于单手操作,避免图像模糊
  • 最小对焦距离 10厘米


镜头参数:

镜头 标准镜头 广角镜头 长焦镜头 超长焦镜头
视场角 (FOV) 25° x 19°  42° x 32° 15° x 11° 6.6° x 5°
最小聚焦距离 0.2 m 0.1 m 0.5 m 2.0 m
空间分辨率 (IFOV) 0.68 mrad 1.13 mrad 0.42 mrad 0.18 mrad
空间分辨率 (IFOV)
开启Super红外超像素
1280 x 960 像素 / 0.43 mrad 1280 x 960 像素 / 0.71 mrad 1280 x 960 像素 / 0.26 mrad 1280 x 960 像素 / 0.11 mrad





产品包含

testo 890 红外热像仪 配有红外超像素模块镜头(可以选配广角镜头、标准镜头、长焦镜头和超长焦镜头)
  • 仪器箱
  • testo IRSoft 专业版红外热像仪软件(在电脑上进行图像分析的专业软件)
  • 2GB SD存储卡,USB线(用于将数据传输到电脑上)
  • 仪器背带,镜头清洁布,镜头保护袋
  • 电源充电器,可充电锂电池
  • 用于语音记录的耳机
  • 高温保护镜 *
  • 备用电池 *

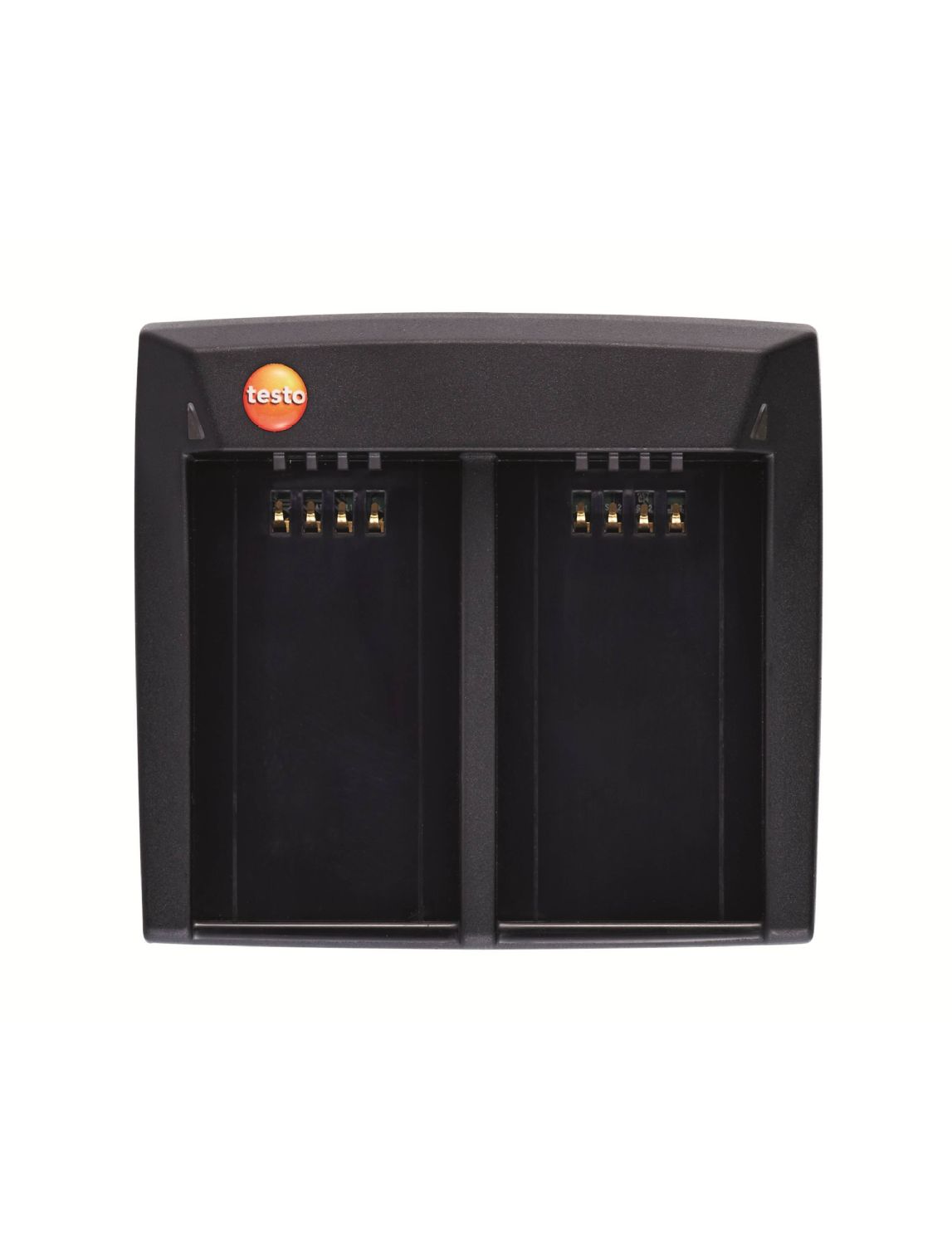

  • 快速充电器 *

* 注:如需查看具体配置和套装,请至下载页下载套装详情相关文件
环境情况

操作温度

-15 ~ +50 °C

储存温度

-30 ~ +60 °C

环境湿度

20 to 80 % RH non-condensing

外壳防护等级

IP54

振动

2G

可见光图像输出

图像像素

3.1 MP

最小聚焦距离

0.5 m

图像显示

显示屏类型

10.9 cm (4.3") LCD 触摸屏480 x 272 像素

数码变焦

1-; 3-fold

显示屏选项

红外图像/可见光图像

颜色

9种

视频输出

USB 2.0, Micro HDMI

图像设备

Power-LED

过程分析包

取决于云服务证书级别

JPEG存储

包含

视频测量

三个测量点

声音记录

蓝牙耳机/有线耳机

全景图像辅助

测量地址识别

可更换镜头

25° x 19°; 15° x 11°; 6.6° x 5°

标准镜头

42° x 32°

数码相机

数据传输

Labview; 网站免费下载; USB 接口

Fever detection

取决于云服务证书级别

激光

激光标识

**** Bluetooth only in the EU, Norway, Switzerland, USA, Canada, Colombia, Turkey, Japan, Russia, Ukraine, India, Australia

图像存储

图像格式

.bmt; 可保存为.bmp; .jpg; .png; .csv; .xls

视频文件格式

.wmv; .mpeg-1; 德图专有格式(全红外视频)

存储设备

SD cart 2GB (approx. 1500 - 2000 images)

红外图像输出

光谱范围

7.5 ~ 14 µm

红外分辨率

640 x 480 像素

热灵敏度

< 40 mK 在 30°C

视场

42° x 32° (Standard lens), 25° x 19° (25° lens), 15° x 11° (Telephoto lens), 6.6° x 5° (Supertele)

最小聚焦距离

0.1 m (标准镜头)

几何分辨率 (IFOV)

1.13 mrad (标准镜头)

红外超像素(像素)

1280 x 960 像素

红外超像素 (空间分辨率)

0.71 mrad (Standard lens), 0.43 mrad (25° lens), 0.26 mrad (Telephoto lens), 0.11 mrad (Supertele)

图像刷新频率

33 Hz*

对焦

自动/手动

*inside the EU, outside 9 Hz

测量

测量范围

-30 ~ +100 °C; 0 ~ +350 °C (可选); 0 ~ +650 °C (可选)

高温测量

+350 ... +1200 °C (not in connection with the telephoto lens)

精度

±2°C或±2%测量值

发射率

0.01; 1

反射温度

手动

传输矫正

最高温度精度

±2°C或±2%测量值

测量功能

表面湿度成像

湿度测量

取决于云服务证书级别

太阳能模式

分析功能

10个测量分析点,冷热点自动追踪,5个温度框选区域(最高,最低及平均温),等温功能,报警功能

带湿度测量的湿度测量仪

with radio humidity probe; (automatic measurement value transfer in real time); *Wireless humidity probes only in the EU, Norway, Switzerland, USA, Canada, Colombia, Turkey, Brazil, Chile, Mexico, New Zealand, Indonesia

PC软件

系统要求

Windows 10; Windows Vista; Windows 7 (Service Pack 1); Windows 8; interface: USB 2.0

物理规格

大小

253 x 132 x 111 mm

三脚架界面

1/4" - 20UNC

外壳

ABS

重量

1630 g

1,630 g

电源

电池类型

快速充电器

操作时间

4.5 小时

充电选择

充电器(选配)

交流电供电

红外热像仪标准/保修

EU-/EG-法规

2004/108/EG

作为电气设备维护的检查工具

在电气装置或电缆中,升高的温度始终表示过载,暗示即将发生的故障或现有缺陷。 Testo 热成像仪有助于评估低压、中压和高压系统的热状态。 热成像图像可以及早发现有缺陷或隐患的部件或连接,从而可以有针对性地采取必要的预防措施。 因此,热成像技术可以较大地降低危险,维护电气设备。

热像仪的典型应用:
  • 检查开关柜
  • 检查电气连接
  • 维护光伏系统
  • 机械设备维护

输配电线路检测

输配电线路是电力传输的关键,主要由线路杆塔、导线、绝缘子等构成,由于在户外易受气象及环境影响而引起故障。大多数线路是架空设计,红外热像仪提供远距离的测量方法,简单快捷。testo红外热像仪全线产品均可提供长焦镜头可选,满足输配电线路的测量需求。

建筑热工缺陷检测

随着经济的发展和土地资源的紧缺,越来越多建筑往高层和超高层的趋势发展。使用红外热像仪对大型建筑物进行拍摄时,由于拍摄空间的限制,只能局部进行拍摄。Testo 红外热像仪全新的全景图像拼接功能,可将≤9幅图片拼接为一幅全景热图,且不影响任意图片的清晰度及拍摄数据。可对整个建筑物进行全景分析,易于发现热缺陷。

建筑能耗评估

在建筑热成像中,红外技术特别适用于快速有效地分析建筑物供暖或空调系统中的能量损失。由于其高分辨率,Testo 热成像仪可提供隔热缺陷和热桥的详细图像。此外,它们非常适用于记录门窗、卷帘外壳、散热器壁龛、屋顶结构或整个建筑外墙的能量损失。 Testo 热像仪是全面诊断和维护用途的理想测量工具,无论何时都可提供能效咨询检测。

精确地查看电路板上的临界温度

在研究和开发领域,热成像仪也用于温度分布的目标分析,例如:在电路板上的散热设计。电路板上的电子元件越来越小,从而增加了散热方面的挑战。只有具有非常高像素的高性能热像仪才能胜任此任务。如果需要分析在一定时间内的捕捉时间的温升或者冷却,用于进一步优化设计,可以借助 Testo 热像仪的PTA过程趋势分析功能进行测量。

在质量控制中进行安全的高温测量

在玻璃、陶瓷、水泥的生产中,原材料热处理和加工过程中,如果机器或者传送带上没有相应的适当加热,产品质量也会受到影响。 Testo 热像仪可以确保检测人员在安全距离下进行准确的温度测量。具有高分辨率的testo 885 和 testo 890 还可选配高温测量模块,测温范围可扩展至1200 °C。

测量温度时,无需停工。除此之外,区域最大/最小值功能和冷热点自动搜索功能,2大实用功能帮助检测人员轻松完成现场测量工作。Testo 热像仪最多可实现测量5个区域温度以及10个测量点温度。

检查、维护加热炉和钢包

在工业维护中,热像仪非常适合从安全距离进行高温测量。这使得检测人员在保证安全的前提下,可以确认加热炉或钢包的磨损、绝缘层损坏、结焦情况。德图红外热成像仪testo 885 和 testo 890 可测量高达 650°C 的温度(还可选配 1200°C 高温模块)。

借助德图全景图像拼接功能,可以捕获大型熔炉和机械设备(非常适合水泥厂的回转窑炉)的整体热图。此外,后期可以使用IRSoft软件进行图像分析,以及使用PTA过程趋势分析功能(选配)捕捉热能的动态变化过程。

轻松检查暖通设备的安装和运行情况

  • 检测供暖和空调/通风系统:使用热像仪快速轻松地识别温度分布异常
  • 定位地热管回路
  • 检查散热器的内部堵塞
  • 检测供回水温度

定位管道泄漏

  • 无需凿开整面墙或地面,使用热像仪可靠定位管道破损点
  • 准确定位地暖和其他难以接近的管道系统中的泄漏点

定位屋顶渗漏位置

  • 定位屋顶的渗漏位置:根据屋顶(特别是平坦的屋顶)表面的温度差异,热像仪会显示出屋顶结构中渗水或绝缘材料受损的区域。
