德图智能精密型高性能红外热像仪

  全“芯”升级,强势回归

德图红外热像仪高分辨率及灵敏度,细节一览无余

testo 875 Pro 红外热像仪延续旧款 testo 875i 坚固耐用的质量特性,但全“芯”升级,保持价格的同时,红外像素升级为 320 x 240 ,热灵敏度<0.04℃,提供出色的红外图像质量。

基于电气设施维护的需求,新款 testo 875 Pro 增加了德图原有高端红外热像仪的 SR 二维码图片自动归档功能,对拍摄的图片进行智能化的自动归档管理,了解设备纵向时间轴的检测状态,更轻松对设备进行有效的故障评估及判定。

升级的 320 x 240 像素,精准的手动对焦及<0.1m的焦距,让 testo 875 Pro 在电子芯片的测量应用中表现十分优异,即使是同等像素,testo 875 Pro 也提供更加清晰的红外细节。

  • 红外分辨率 320 x 240 像素,出色的图像质量
  • 热灵敏度(NETD)< 0.04(40mK)
  • 实用功能:德图SR二维码地址自动识别功能,适用于设备信息垂直归档管理
  • 数据分析:借助专业软件 testo IRSoft,实现图像的点、面、线、数据分析功能
  • 完全控制:手动连续对焦和可扩展镜头
德图热成像仪testo 875 Pro红外热像仪全新升级


 testo IRSoft 红外热像仪分析软件

testo IRSoft 红外分析软件

配合专业软件 testo IRSoft 红外热像仪分析软件,免费标准配置,多语言可选,默认中文操作界面,可全面实现图像的点、面、线数据分析功能。

  • 全中文操作界面,易于上手
  • 多种实用分析功能,增强图像,多张图片同时分析
  • 实现可编辑,评论功能,为图像及报告添加注释
  • 多种标准报告模版,4步操作,即可轻松创建
testo SiteRecognition 德图二维码地址自动归档功能,适用于设备信息垂直归档管理。自动将数百上千张热图,依据被测物体进行自动归档,勿需人工识别及手动另存。

testo SR 二维码图片地址自动识别归档

通过 testo SiteRecognition 德图二维码图片自动归档功能,适用于电气设施及机械设施的预防性维护垂直管理,协助工程人员建立设备管理档案。随需随查,可按时间,按地点进行图片调用。自动将数百上千张热图,依据被测物体进行自动归档,勿需人工识别及手动另存。

  • 为您的测量物体分配一个二维码标识
  • 实时扫描标识即可
  • 图像有序保存
  • 在仪器或上传至电脑中
德图红外热像仪应用

应用案例

勿需开砖砸墙,查找地暖管道的运行及泄漏,自动追踪冷热温度异常点。呈现物体表面整体温度分布,比对信息明确,探测建筑热桥和结构缺陷。非接触式测量高中低压电气设备,发现电气故障。文物保护及食品检测也有着日益广泛的应用。点击了解更多应用。



德图红外热像仪热成像

不同的测量任务选择合适的测量设备

清晰的入门级热像仪,一扫成像,即拿即测。推荐用于采暖系统管道泄漏及运行监测,一般电气设备日常维检。智能无线高性能热像仪,从简单到专业,全新体验。推荐用于高中低压电气设备故障维护,动力管道系统测量。基础级精密型热像仪,高分辨率及灵敏度展现细腻测量。推荐用于电子芯片,太阳能光伏测量,建筑热损评估检测。

  • 采暖系统检测 —— 高效,勿需开砖砸墙,即可查找地暖管道的运行及泄漏,自动追踪冷热温度异常点。
  • 设备管道维护 —— 简单,开机扫描,即可发现是否存在温度异常。
  • 建筑热损评估 —— 全面,呈现物体表面整体温度分布,比对信息明确,帮助您探测热桥和结构缺陷。
  • 电气系统维护 —— 安全,非接触式测量高低压电气设备及早发现电气故障。
  • 其他检测应用 —— 专业,在文物保护及食品检测领域也有着日益广泛的应用。




德图红外热像仪产品一览


testo 865
入门级红外热像仪

testo 865
  • 160 x 120 红外像素
  • 热灵敏度 NETD < 0.1 ℃(100mK)
  • 测量范围 -20 ~ 280 ℃

testo 868
入门级智能无线热像仪

testo 868入门级智能热像仪
  • 160 x 120 红外像素,内置可见光镜头
  • 热灵敏度 NETD <0.08 °C(80mK)
  • 测温范围 -30 ~ 650 °C

testo 871
智能红外热像仪

testo871红外热像仪
  • 240 x 180 红外像素,内置可见光镜头
  • 热灵敏度 NETD <0.08°C(80mK)
  • 测温范围 -30~650°C

testo 872
专业级智能红外热像仪

testo 872
  • 320 x 240 红外像素,内置可见光镜头
  • 热灵敏度 NETD <0.05 "C(50mK)
  • 测温范围 -30~650°C

FOV计算器

FOV计算器可快速轻松地向您显示测量对象可以有多小,以便在选定距离能够识别(几何IFOV)和在选定距离进行可靠测量(可测量IFOV)。


德图智能型红外热像仪功能一览(适用于 testo 868 / 871 / 872)


testo ScaleAssist 温标设定助手

testo ScaleAssist 温标辅助功能
带有testo ScaleAssist 温标辅助功能,提升热图对比度

德图 testo ScaleAssist 温标设定助手,辅助功能提高热图对比度,适用于建筑热损评估检测应用。红外热像仪的现场操作直接影响图片的清晰度及测量准确性,对于初级或新手检测人员而言,德图 testo ScaleAssist 温标设定助手功能,可自动根据测量工况设置最佳测量温标范围,提升热图对比度。

  • 轻松评估结构缺陷和热桥
  • 自动设置,防止误解

testo ε-Assist 发射率自动设置

Attach testo ε - marker and record the object with the digital camera in the thermal imager.
ε and RTC are automatically determined.
Precise thermography of object.

精确的红外测温,被测量对象的发射率( E )和反射温度(RTC) 非常重要。在现场使用红外方式进行测量时,如无法确定被测物体材料特性,设定发射率是一个复杂的过程。但德图的E-Assist功能可协助在现场确认未知材料发射率,获取更精确的测量。

  • 发射率标签粘贴到被测物表面
  • 标签温度与被测物温度一致
  • 可见光镜头扫描发射率标签
  • 确定发射率和反射温度

testo Thermography App 德图智能红外应用程序

testosmartApp德图智能应用程序

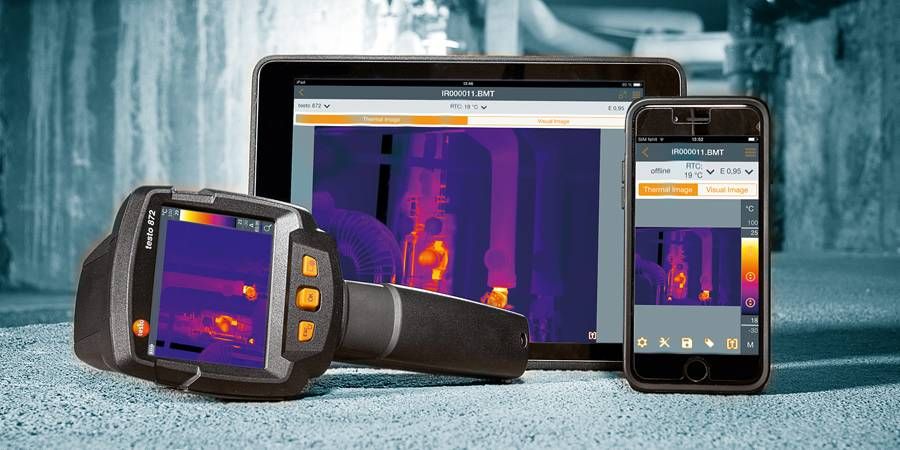

德图 testo 868、 871、872 智能无线红外热像仪系列内置WLAN/蓝牙模块,使用智能手机/平板电脑上的 testo Smart APP 德图智能应用程序,可分屏显示实现远距离测量设定和操作,通过网络即时共享测量图片与数据报告。

  • 快速创建、在线保存以及通过电子邮件发送数据报告
  • 在线快速分析,确定测量点/线路的温度变化,或为热图像添加注释
  • 免费下载iOS或安卓系统

多功能延展,无线连接

Connectivity with testo 605i and testo 770-3

多功能延展,智能红外热像仪系列可连接智能钳表及温湿度仪。testo 871、872智能无线热像仪系列可通过无线方式连接到智能温湿度仪 testo 605i ,可获取环境温湿度数值,在建筑评估中提供更全面的分析数据。与智能钳表 testo 770-3 连接,将电工测量参数传输至热像仪,提供电气设备故障分析数据。

  • 让您快速和清楚地定位建筑物的霉变隐患,或者引起电气设备的故障的具体原因





答疑解惑 Q&A

Q1:如何使用红外热像仪进行精准的测量?
A1:使用红外原理的仪器进行检测时,有很多人都会对仪器测量不精准而产生误解,但结合以下几个参数进行仪器选型,真正了解红外热像仪是否可以获得精准测量数据。
首先必需了解您所选择仪器视场角、空间分辨率与距离的关系。如图:蓝色框选区是您选择的仪器在一定距离所能测量的最小尺寸。如您的最小被测目标尺寸<框选区,则测量数值将会出现误差。如您的最小被测目标尺寸>框选区则可以获取精确的数据。此蓝色框选区的大小是个变量,则与您选择的仪器的型号、镜头的配置及测量的距离有关。其次,必需了解被测物体的性状、测量的环境,注意对仪器中一些补偿参数的设定,充分了解设备并进行有效使用。咨询我们技术人员以获取适合您的测量仪器。

Q2:红外热像仪能测量多远?
A2:首先能测量与能精准测量是两个概念。一般来说,只要能捕捉到物体辐射的红外光波,热像仪即可测量,但物体辐射的光波强度与热像仪捕捉接收到的光波强度是有差别的,当散发与接收的强度差异越大,其最终显示的测量数值的误差也越大,而散发与接收强度的差异是基于您当前测量条件的影响,如测量距离、现场测量环境,光波在一定测蛋条件下受粉尘、水汽等其它浮游物的阻挡而逐渐衰减。因此,红外热像仪的有效测量距离是有限的,是基于不同的仪器型号及配置,因此根据被测物体及测量的要求正确选择产品非常重要,避免由于细节性的技术问题而导致采购的仪器无法使用。

Q3:使用红外热像仪时需注意哪些事项?
A3:在户外进行拍摄时需注意防护阳光直射镜头,红外镜头在太阳光长时间直射后会损伤;使用红外热像仪测量高反射性的物质(如:玻璃、铝等)需注意拍摄的方法,必要时需对被测物体进处理后方可拍摄;在测量时注意拍摄环境,如风速、日照等因素有时会影响测量结果。
