testo 320 高效烟气分析仪套裝 - 供熱系統工程師專用

0563 3220 75
  • 仪器易手握操作,菜单结构清晰,定制化测量步骤,可快速进入测量状态
  • 传感器更换简便,即插即用,仪器还集成有传感器状态监测系统
  • 采样气路和温度信号电缆集成在单管内,与仪器连接简便、易操作
  • 通过 TÜV 测试,符合EN 50379
  • 供熱系統工程師專用裝備,testo 320煙氣分析套裝包含非常實用的附件,快速高效地完成供熱系統測量任務,如測量煙氣成分及濃度、抽力、壓力、環境CO、環境CO2、溫差以及燃氣洩漏情況等。
    在供熱系統工程師執行供熱系統測量任務時,testo 320煙氣分析套裝將會是非常可靠的 工具,例如:識別故障和緊急情況,監測法定限值,供熱系統的日常維護工作。testo 320煙氣分析儀套裝,包含諸多非常實用的附件,可用於測量煙氣成分及濃度、抽力、壓力、環境CO、環境CO2、溫差以及燃氣洩漏情況等。

    testo 320煙氣分析套裝的定制化功能表結構,使用者更容易上手操作。testo 320煙氣分析套裝還具有高解析度彩色顯示幕,即使在光線較暗的環境下,使用者也更容易查看資料。 儀器內可儲存500個測量協定。

    可信的品質,通過TÜV-測試,符合EN 50379, Part 1-3 和1st German Federal Immission Control Ordinance (BImSchV), Part 1-2(內置CO(H2補償)感測器,也符合Part3)。


    高效的儀器,實用的附件

    對供熱系統進行煙氣測量:testo 320煙氣分析儀(0632 3220)配置有兩個感測器,分別是O2感測器和CO(無H2補償)感測器,內置 CO感測器帶有H2補償功能, CO測量範圍高達8000ppm。

    煙氣採樣緊湊式煙氣探頭:探頭內集成有用於測量煙溫的熱電偶。煙氣分析儀除了可以測量O2濃度和CO濃度、煙氣溫度、環境溫度之外,也可用於煙囪抽力測量和壓力測量,還可計算並顯示CO2濃度值、燃燒效率和煙氣損失等參數。

    探頭更換簡便: 您可以根據當前測量需求,輕鬆地更換各種探頭部件,例如多孔探頭、煙道夾層O2測量探頭和柔性煙氣探頭。

    集成式連接埠:只需將煙氣採樣探頭軟管末端連接至煙氣分析儀,即可連接多個信號通道,包含有氣路、煙氣溫度信號、抽力等。

    測量資料管理:可以通過mini-USB介面將測量協定輸出為Excel檔。 更多的管理測量資料選項可以通過testo easyheat PC軟體 (可選)和免費App TestoDroid(用於安卓智能手機和平板)獲得。

    儀器背部內置磁吸:測量作業時可將煙氣分析儀吸附在鐵材質物體上。

    內置冷凝水槽:冷凝水處理方式簡便。充滿電後可連續使用長達8h。


    應用領域

    • 煙氣測量 (助燃空氣溫度,煙氣溫度,O2濃度,CO濃度,CO2濃度,煙氣損失,燃氣 / 空氣比,燃燒效率)
    • 抽力測量
    • 燃氣流量和燃氣壓力(使用壓力測量元件)
    • 4 Pa測量 (使用精准壓力探頭)
    • 燃氣洩漏檢測(使用氣體檢漏探頭:CH4和 C3H8
    • 環境CO和CO2測量(使用環境CO探頭和環境CO2探頭)
    • 溫差測量,供熱系統出水溫度和回水溫度之差(使用溫差測量元件)

    • testo 320 高效煙氣分析儀,包含O2和CO(H2補償)感測器,可充電鋰電池(0632 3220)
    • 緊湊式煙氣採樣探頭長300mm,Ø 6mm(0600 9741)
    • USB充電適配器,含連接電纜(0554 1105)
    • 儀器箱(0516 3300)

    技術參數

    重量
    573 g
    直徑
    240 x 85 x 65 mm
    操作溫度
    -5 ~ +45 °C
    顯示幕尺寸
    240 x 320 圖元
    顯示幕特性
    彩色图形显示
    電源
    可充電電池:3.7 V / 2400 mAh; 電源:6 V / 1.2 A
    最大記憶體
    500個讀數
    存放溫度
    -20 ~ +50 °C

    CO (H₂補償)

    測量範圍
    0 ~ 8000 ppm
    測量精度
    ±10 %測量值 (2001 ~ 8000 ppm)
    ±20 ppm 或 ±5 %測量值 (201 ~ 2000 ppm)
    ±10 ppm 或 ±10 %測量值 (0 ~ 200 ppm)
    解析度
    1 ppm
    响應時間 t₉₀
    < 40 s

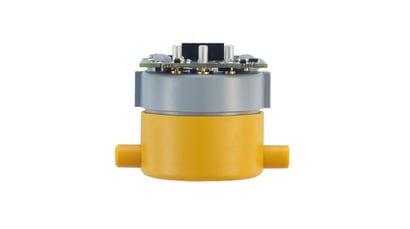

    CO low (H₂補償)

    測量範圍
    0 ~ 500 ppm
    測量精度
    ±2 ppm (0 ~ 39 ppm)
    ±5 %測量值 (40 ~ 500 ppm)
    解析度
    1.0 ppm
    响應時間 t₉₀
    < 40 s

    助燃空氣/溫度

    探頭

  • 探頭
    Spare particle filter
    备用过滤芯,紧凑式探针,10个/包
      :
      0554 0040
    • 探頭
      Hose connection set for separate gas pressure measurement
      连接软管组件, 用于测量气体压力
        :
        0554 1203
      • 探頭
        Differenztemperatur-Set testo
        温差测量套装,包括2个搭扣探头
          :
          0554 1208
        • 探頭
          Spare particle filter
          备用过滤芯,10个/包
            :
            0554 3385
          • 探頭
            flue gas probe
            柔性烟气采样探头,专门用于狭窄采样空间。采样探头套管部分是由柔性塑质材料制成,可弯折使用,适用于被阻碍的烟气采样点,比如有坡度的天花板处的烟气采样点。
              :
              0554 9770
            • 探頭
              Flue gas probe compact 180 mm 0600 9740
              紧凑式烟气采样探头,采样管长180mm,耐温500℃,内置热电偶,手柄末端装载气路粉尘过滤芯
                :
                0600 9740
              • 探頭
                Flue gas probe compact
                紧凑式烟气采样探头,采样管长300mm,直径6 mm,耐温500℃,内置热电偶,手柄末端装载气路粉尘过滤芯
                  :
                  0600 9741
                • 探頭
                  flue gas probe
                  模块化烟气探头,TÜV-tested ,采样管长180mm,耐温500 °C ,内置热电偶,装载固定锥,手柄前端有黄色按钮,按下即可分离手柄和采样管
                    :
                    0600 9760
                  • 探頭
                    flue gas probe
                    模块化烟气探头,TÜV-tested ,采样管长300mm,耐温500 °C ,内置热电偶,装载固定锥,手柄前端有黄色按钮,按下即可分离手柄和采样管
                      :
                      0600 9761
                    • 探頭
                      flue gas probe
                      模块化烟气探头带有长度为 180 mm 的探针套管、圆锥体、耐温500 °C 的集成式热电偶以及快换卡合系统
                        :
                        0600 9762
                      • 探頭
                        flue gas probe
                        模块化烟气探头带有长度为 300 mm 的探针套管、圆锥体、耐温 500 °C 的集成式热电偶以及快换卡合系统
                          :
                          0600 9763
                        • 探頭
                          柔性烟气采样探头,专门用于狭窄采样空间。采样探头套管部分是由柔性塑质材料制成,可弯折使用,适用于被阻碍的烟气采样点,比如有坡度的天花板处的烟气采样点。
                            :
                            0600 9770
                          • 探頭
                            Quick-action surface probe
                            快速响应表面探头
                              :
                              0604 0194
                            • 溫度探頭

                            • 溫度探頭
                              Mini ambient air probe
                              迷你环境空气探头
                                :
                                0600 3692

                              • 环境CO测量

                                CO是一种无色无味的有毒气体。对含有碳的物质(如油、燃气和固体燃料等)进行不完全燃烧时会产生CO。CO随呼吸进入肺部之后,会进入人体的血管,并与血红蛋白合成,造成人体缺氧,进而会导致人体死亡。这也正是需在燃烧系统的燃烧点,尤其是经常有人员出没的地点及附近区域定期测量CO排放情况的原因。

                                testo-320

                                烟气参数测量(CO、O2和温度等)

                                供热系统的烟气测量可以帮助用户确认烟气中排放的污染物(如一氧化碳CO)及热损失。在某些国家,法律规定需进行烟气测量,主要有以下两个目的:

                                1. 确保尽可能地降低污染排放,保护环境;并且

                                2. 尽可能地提高能源的利用效率。

                                不可超出法定的单位烟气体积中的污染物含量和能量损失标准。法规对获取测量结果的操作流程有着标准规定(须遵循响应的标准)。使用Lambda 探针(单孔或多孔探针),在锅炉和烟道的连接管的气流中心处(不要在边缘处)取测量值。烟气分析仪会对测量值进行记录,用于现场打印或后续传输至电脑。

                                安装人员可在系统调试时进行测量,如有需,要四周之后,烟气检测人员可进行检测,之后便由获得授权的服务工程师定期进行检测。

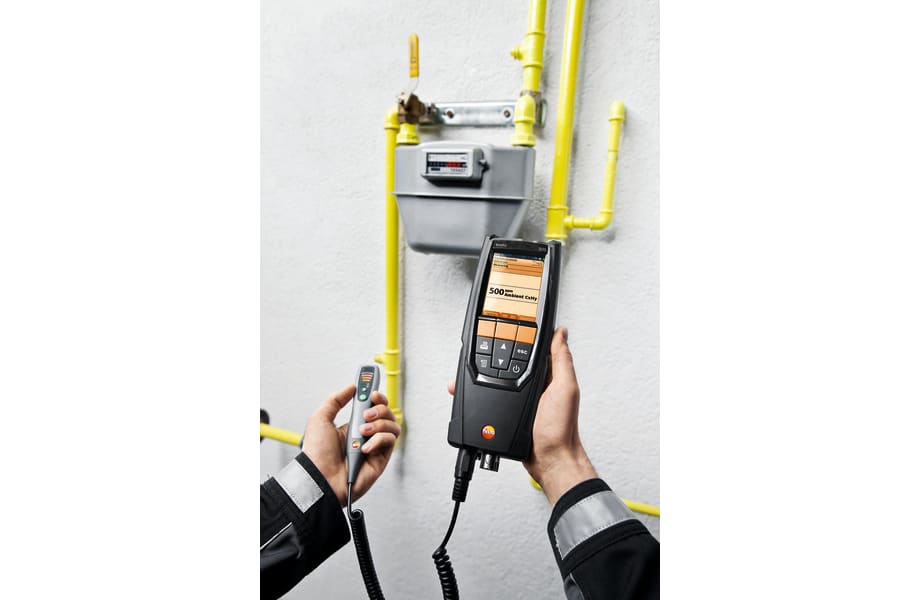

                                压力测量(喷射压力、燃气压力等)

                                在对家用供暖系统进行维护的过程中,我们通常都要检测燃气压力,包括动压和静压。若燃气锅炉的燃气压力超出了18-25mbar的范围,那就不可进行调整,锅炉也不可进行操作。因为如果进行了操作,锅炉就无法正常运作,点火之后会出现爆炸,导致系统瘫痪。

                                散热器温度测量

                                检查、测量散热器温度时,应记录并保存出水温度测量值和回水温度测量值,再由专业人员评估测量数据。出水温度,是指供给散热器的热介质(比如水)的温度。回水温度,是指散热器出口处的热介质的温度。为了避免散热系统的热能浪费,在某些散热管或者螺纹接口处记录出水温度和回水温度是必要的,然后对测量数据分析并调整水压。通过调整,散热器能使得一定空间的环境温度达到理想值。如调整不到位,则会浪费电能和热能。
