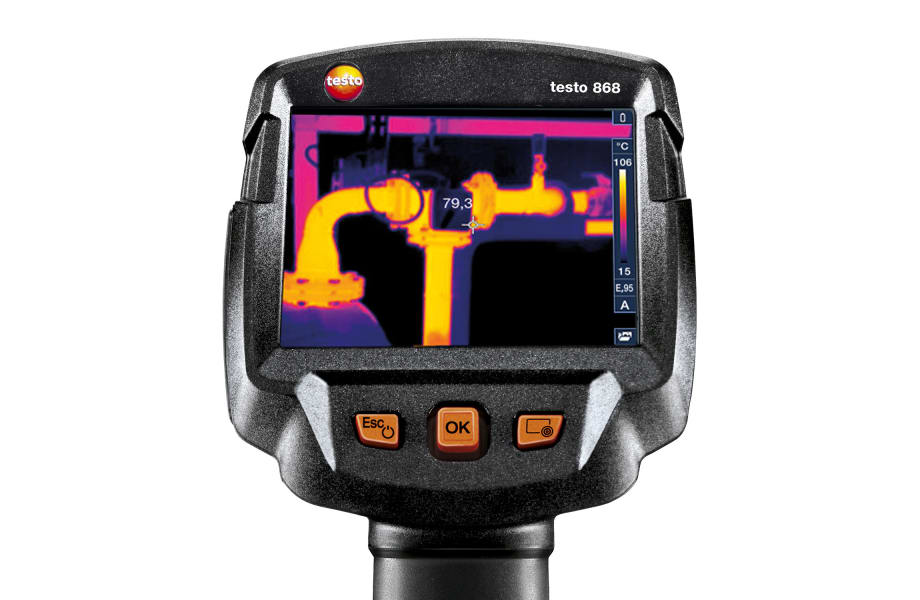

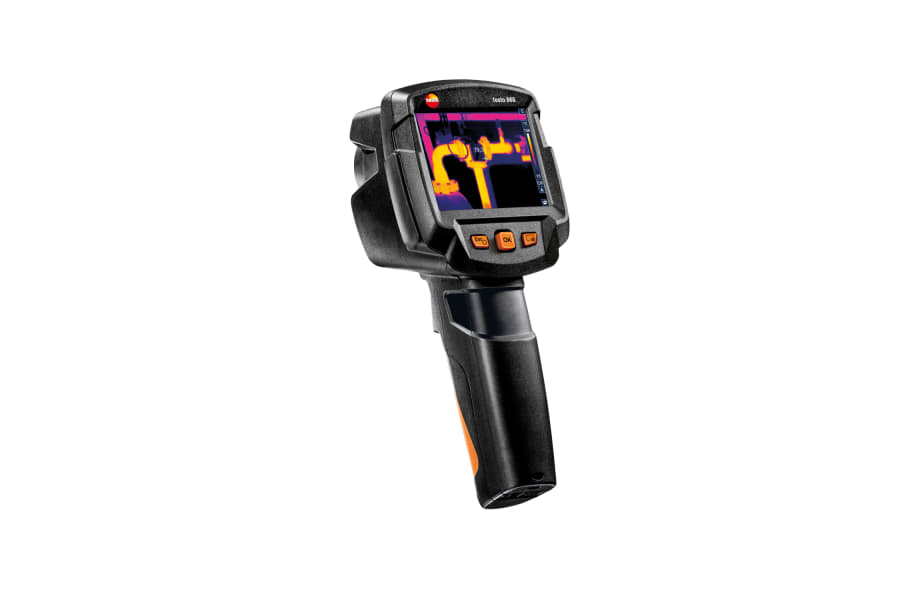

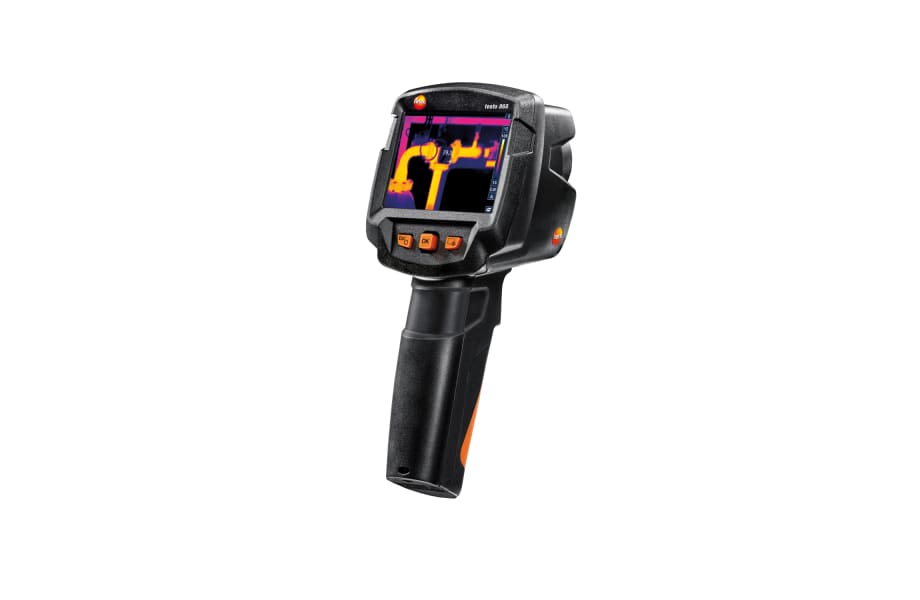

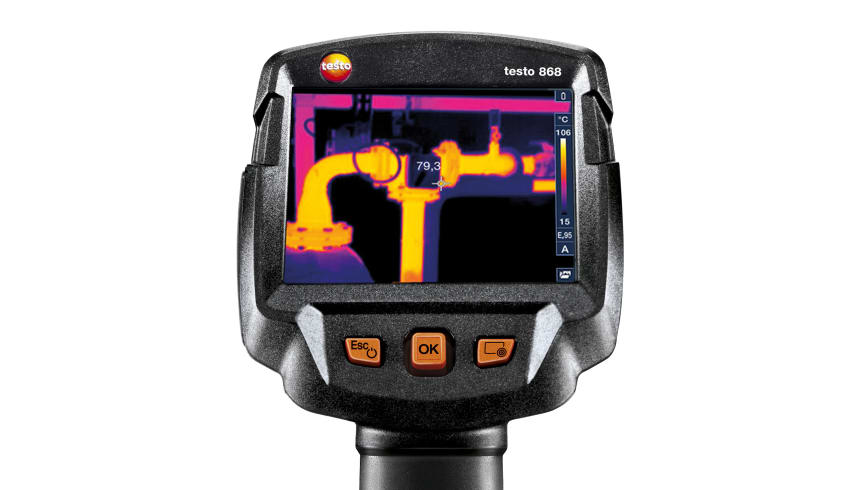

testo 868 - Thermal imager (160 x 120 pixels, App)

訂貨號  0560 8681

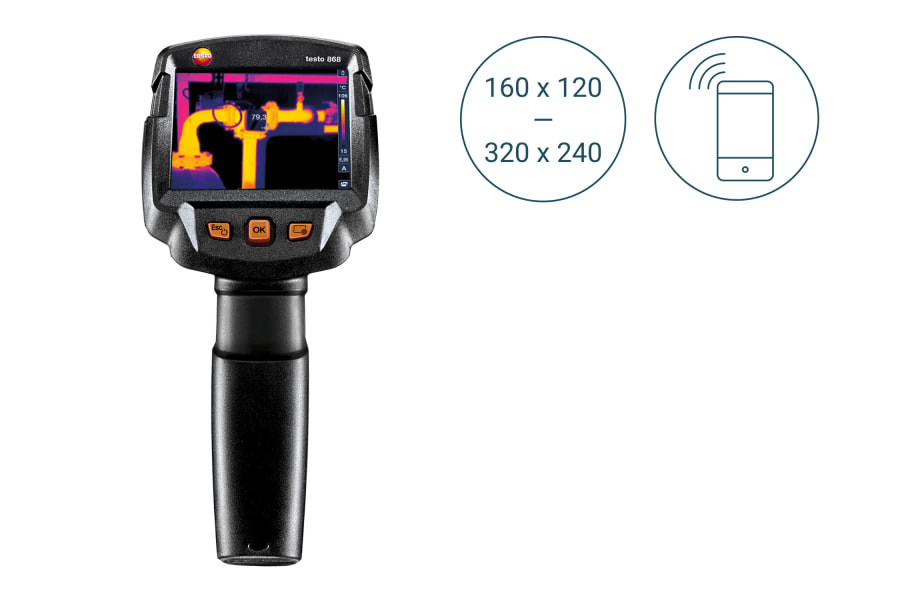

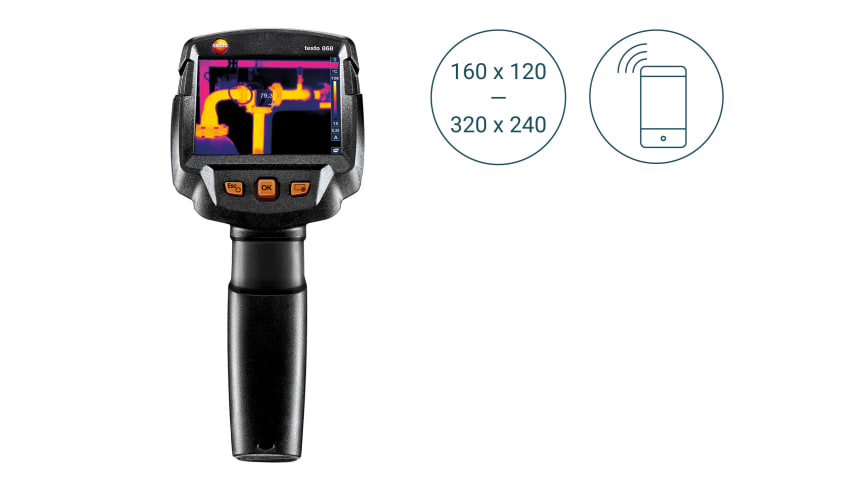

  • 極高的圖像品質:160 x 120圖元紅外解析度。通過集成的德圖Super紅外超圖元技術,可以實現320 x 240紅外圖元解析度

  • 創新功能,比如testo ScaleAssist(溫標輔助),以便提供高對比的紅外熱圖

  • 具備智慧和聯網功能:免費提供的德圖熱成像App可以讓您在現場創建和發送報告,線上保存報告等

  • 集成可見光數碼相機

testo 868熱像儀的特點是具有專業化的測量性能和操作方便。它具有同類產品中高画質,並配有集成數碼相機和令人印象深刻的智能APP。與熱像儀同時提供的儀器箱可用於方便地運送儀器.

産品描述

testo 868熱像儀可以讓工作更加快速方便——專業的熱成像質量。您可以使用其便捷的功能生成無差錯和客觀可比的紅外圖像。借助IFOV警示器,ɛ-Assist(發射率輔助)以及ScaleAssist(溫標輔助)功能,不僅可以幫助您避免測量誤差,並且還可以針對建築熱成像合理的設置發射率(ɛ)和反射溫度(RTC) ,以及對對比度進行合理設置。


智能和聯網的testo 868熱像儀

testo 868熱像儀可以通過WLAN確保與您移動終端設備之間的無線通信。借助在iOS和安卓操作系統下運行的德圖熱成像App,您可以直接在現場編寫和發送報告以及在線對其進行保存。此外,您還可以使用智能手機或平板電腦作為第二顯示器或者進行遠程控制。


testo 868熱像儀的應用領域

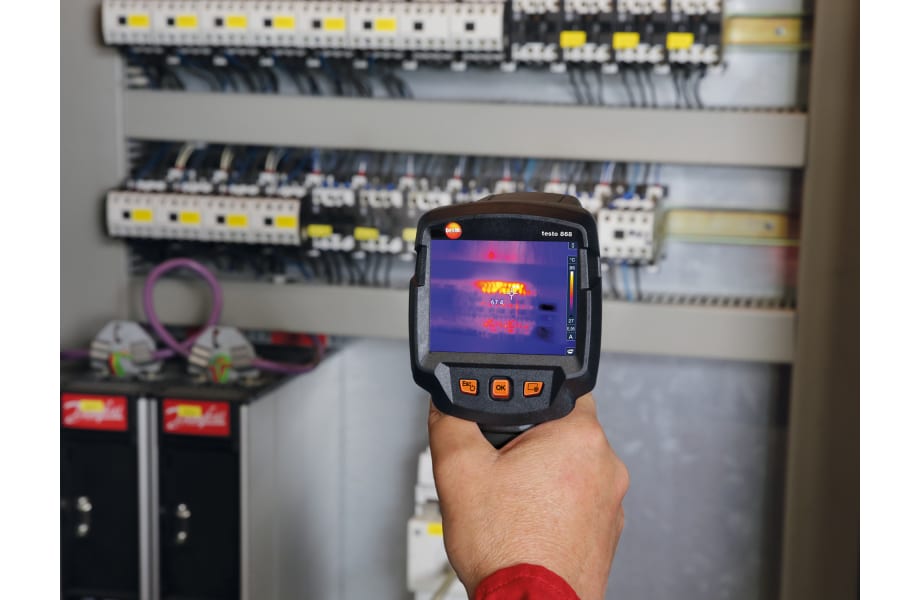

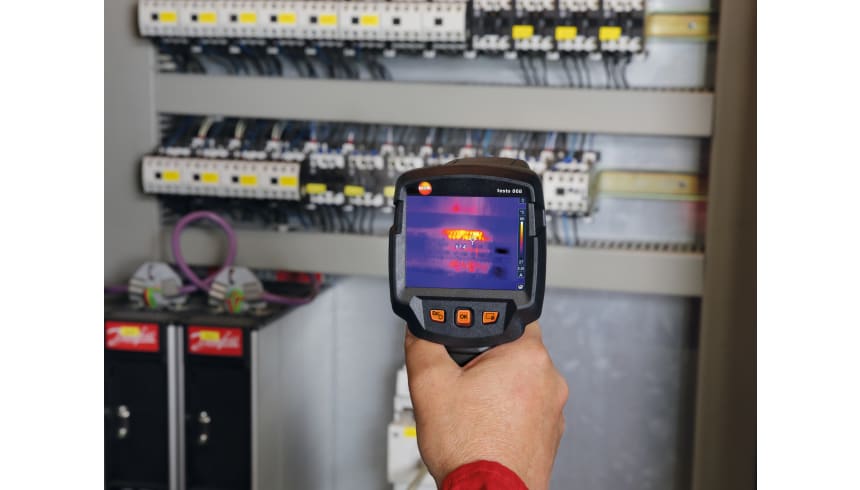

testo 868熱像儀可用於檢測洩露,發現過熱點,定位熱橋,以及檢測結構缺陷,它專門為相關行業日常維護和安裝工作而開發。當您需要檢測缺陷和進行維護時,它可以幫助您快速而可靠地工作。


testo 868熱像儀的技術亮點

令人印象深刻的熱成像技術,操作非常簡單,testo 868熱像儀具有以下特點:

    高分辨率,因而圖像質量高:19,200個溫度測量點,以確保精確的熱成像。 160 x 120像素的紅外分辨率——德圖Super紅外超像素技術,可實現320 x 240像素的紅外分辨率
    可辨別0.10°C以上的溫差
    德圖的熱成像App可以讓您在現場撰寫、在線保存以及通過電子郵件發送報告,並讓您可以使用移動終端設備作為第二顯示屏或進行遠程控制。
    內置可見光數碼相機可以與熱成像同時生成一個真實圖像
    自動辨識冷熱點,並直接顯示臨界溫度條件
    德圖的ScaleAssist(刻度輔助)功能可自動設置刻度,可以生成客觀、可比和誤差較小的熱圖像,比如建築的熱絕緣
    德圖的ɛ-Assist(發射率輔助)功能可以通過自動確定和設置發射率和反射溫度,確保正確的測量結果
    IFOV警示器功能可自動確定與被測物體之間的距離或測量點尺寸,並且測量點會顯示在熱圖像上——可以避免測量誤差
    在PC上進行圖像評估的專業軟件
    可以選擇將熱圖像保存為JPEG格式



産品包含

testo 868熱像儀內置藍牙/WLAN無線模組,USB電纜,充電器,鋰電池,專業軟體安裝光碟,3個德圖ε-標籤,說明書,校準證書以及儀器箱。
紅外圖像輸出

紅外解析度

160 ×120 像素

對焦

定焦

圖像刷新頻率

9 Hz

紅外超圖元 (空間解析度)

2.1 毫弧度

红外超像素(像素)

320 x 240 像素

幾何解析度 (IFOV)

3.4 毫弧度

最小聚焦距離

<0.5 m

視場

31° x 23°

熱靈敏度

100 mK

光譜範圍

7.5 ~ 14 µm

可見光圖像輸出

圖像圖元

最低310萬圖元

最小聚焦距離

0.5 m

圖像顯示

顯示幕類型

3.5英寸液晶顯示幕幕,解析度320X240

顯示幕選項

紅外圖像/可見光圖像

顏色

4種

測量

測量範圍

-30 … +100 °C; 0 ... +650°C

精度

某段量程內有效+ 寬容度 ±2 °C, ±2 % 讀數(較高數值適用)

發射率

0.01 ~ 1

反射溫度

手動

ε-Assist

測量功能

分析功能

平均點的測量,熱點/冷點識別,時間增量

模組附件

空間解析度

圖像設備

數碼相機

全屏模式

JPEG存儲

視頻流

支援無線紅外App

標準鏡頭

31° x 23°

介面

USB 2.0 Micro B型介面

無線區域網路連接

連接德圖紅外熱像儀app 無線應用模組 WLAN通信(歐盟、EFTA、美國、AUS、CDN,TR)

圖像存儲

圖像格式

.bmt; 可保存為.bmp; .png; .csv; .xls; .jpg

存放裝置

2.8GB 記憶體

電源

電池類型

快速充電器

操作時間

4 小時

充電選擇

充電器(選配)

交流電供電

環境情況

環境濕度

20 - 80 %RH ,不結露

外殼防護等級

IP54

振動

2G

儲存溫度

-30 ~ +60 °C

操作溫度

-15 ~ +50 °C

物理規格

外殼

PC - ABS

重量

510 g

大小

219 x 96 x 95 mm

PC軟體

系統要求

Windows 10; Windows 8; Windows 7

红外热像仪标准/保修

EU-/EG-法規

EMC: 2014/30/歐標; RED: 2014/53/歐標

能效顾问

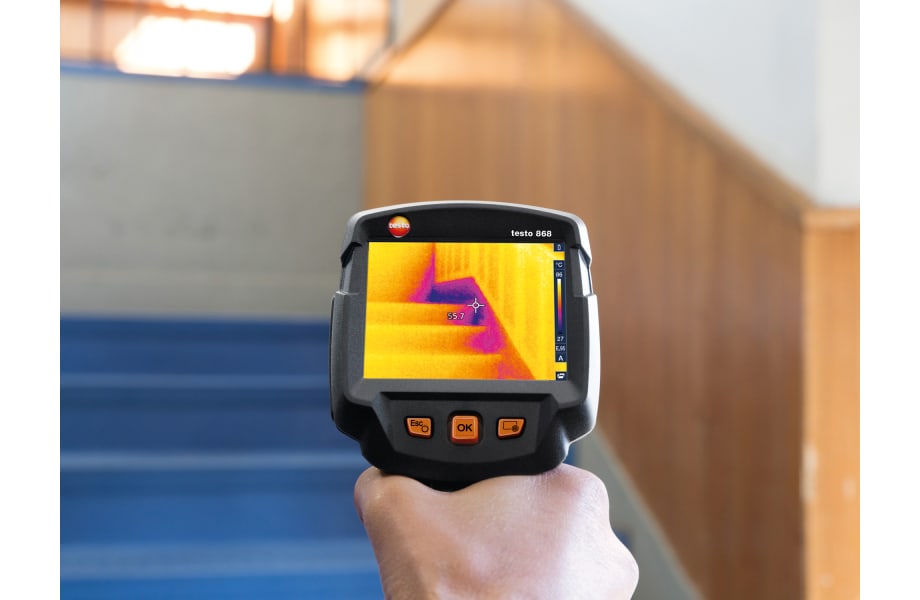

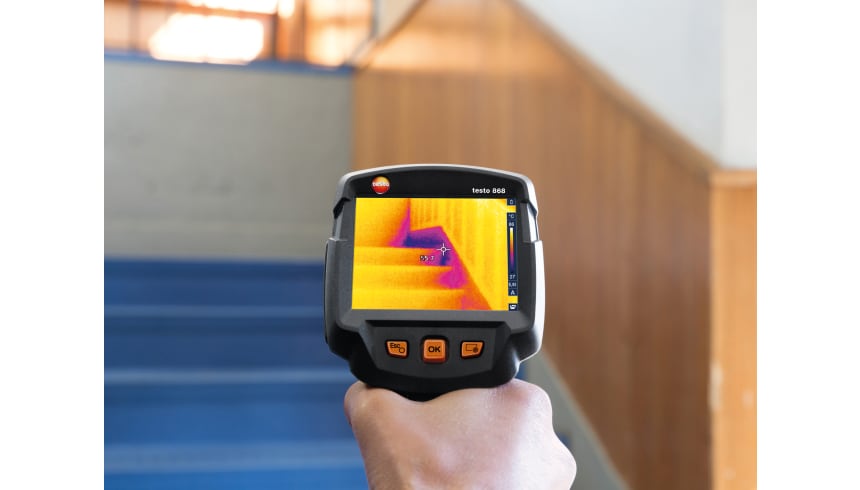

在建築熱成像應用中,紅外技術非常適合快速有效地分析建築供暖或空調的能量損失。由於其高溫分辨率,熱成像儀可以提供絕緣不良和熱橋的詳細圖像。它在記錄外門窗、滾筒百葉窗、散熱器壁龕、屋頂結構或整個建築外殼上的能量損失方面令人印象深刻。熱成像儀是用於診斷和維護的理想測量儀器,在能源諮詢方面是一個很好的選擇。

供热系统快速检测

由於testo熱像儀操作簡單直觀,可以快速可靠的檢測供熱、通風和空調系統。只要用熱成像儀快速掃一下,就足以發現溫度分佈的不規則性。因此,利用熱像儀可以很容易地找到散熱器的堵塞點和洩漏處。

熱成像儀的典型應用:
  • 準確指出地暖系統的熱循環過程
  • 檢測散熱器堵塞
  • 測量流量和回流溫度

管道泄漏检测

如果懷疑管道破裂,通常的解決辦法是打破整個牆壁或地板區域,投入大量的人力物力。但使用熱成像儀就可以精確定位地暖和無法進入的管道中的洩漏,從而使損害最小化並降低成本。
