地暖、毛細管的檢測

測量目的
地暖系統在保障溫暖及美觀的同時,一直存在維修困難的問題,由于管道安裝在飾面層之下,如何在最小可能破壞裝修的情況下進行故障定性及維修是提升工程服務的重要因素。

地暖系統的簡介
常用的地暖系統分為兩類,一類為電地暖,一類為水地暖,其常見問題為地暖發熱不均,地暖不熱或水暖管滲漏等問題。

testo 869 红外热像仪

紅外熱像儀地暖檢測的應用

水暖管的堵塞檢測

水暖管的堵塞檢測

當地板中的水暖管道堵塞之後,熱水循環慢,甚至不循環,就會造成房間熱量分布不均勻,通過紅外熱像儀快速掃描地板,查找和定位水暖管的堵塞點,有的放矢的開展維修工作。

地暖的滲漏定位

地暖的渗透定位

通过红外热像仪快速扫描地板,查找和定位水暖管的泄漏点,有的放矢的开展维修工作。将用户的损失降到最小。

分集水器檢測


分集水器故障也會影響地暖的供暖效果,使用熱像儀可快速查找故障的分集水器,協助技術人員維修工作。


地暖施工驗收及供暖效果驗證

地暖施工验收及供暖效果验证

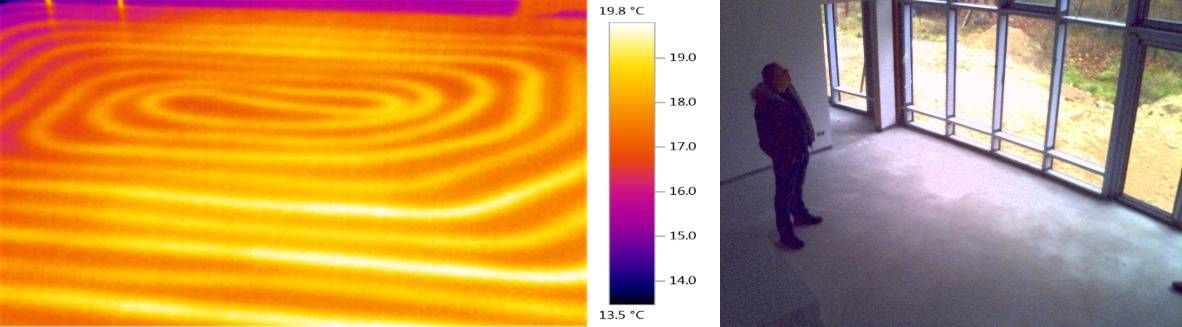

地暖安裝完成後,如何客觀的告訴用戶地暖的運行情況?特別是很多地暖施工都是在非供暖季,比如說夏天和秋天,在地暖施工完成之後,使用紅外熱像儀掃一掃,溫度多少,地暖管的走向, 有無泄漏和堵塞,紅外熱像儀將溫度數據可視化,是客觀評價地暖運行狀態的得力工具。

牆暖檢測

墙暖检测

除了地暖管檢測之外,熱像儀可以用于其它室內管道檢測,通過熱像儀,可以知道牆壁裏面熱水管路分布情況,在裝修的時候可以避開熱水管路,防止破壞管路。

散熱片檢測

散热片的检测

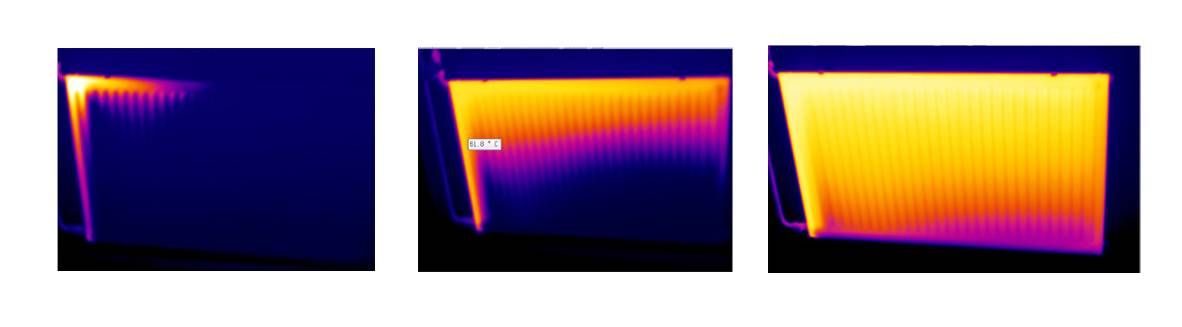

散熱片通常是傳熱性能較好的金屬制成的,存在堵塞或結垢的情況,溫差通常也就3~5℃,用手觸摸是很難感受到溫差,只需要紅外熱像儀掃一掃,就能知道暖氣片的熱分布,系統了解暖氣片的工作狀態。

紅外熱像儀應用于地暖系統檢測時需注意的關鍵因素

溫差:首要條件是地暖系統需開啓,並與環境溫度産生一定的溫差;而導致溫差産生的重要因素取決于:
① 地暖管道的溫度
② 地面裝修的材料(導熱性能)
③ 地面裝飾層的厚度
④ 環境溫度

因此想要使用紅外熱像儀獲取清晰的圖片需在測量前對這4個重點因素有所了解。

系統檢測的測量方法

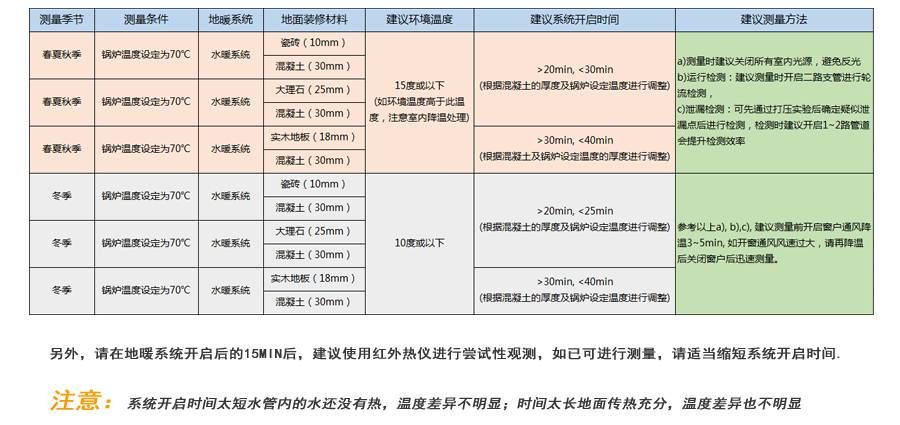

使用红外热像仪进行地暖系统检测时,可参考以下测量建议,但由于系统的构成均不相同, 请注意各项测量条件的互相影响因素,一般锅炉温度下降10度,或地面材料厚度增加10mm,则等待时间需双倍或更长。


紅外熱像儀測量地暖系統時的推薦設置

  1. 調色板的設置:推薦“鐵虹色”調色板,鐵虹調色板色差大比較直觀,溫度越高,顔色越亮,溫度越低,顔色越暗。

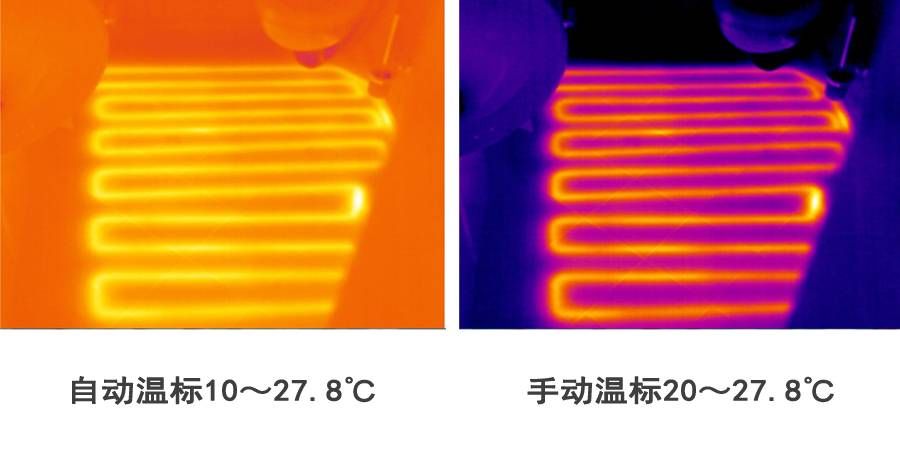

  2. 溫標的設置:對于未知的測量對象或環境,推薦使用“自動溫標”儀器會自動根據視場內的最高溫度點和最低溫度點自動分配溫度範圍。


但是一些場合,由于表面溫差小,圖像細節不太清晰的時候,需要手動調節溫度範圍來提高顔色對比度。
