Velice dobrá kvalita snímku: IR rozlišení 160 x 120 pixelů; s technologií SuperResolution až 320 x 240 pixelů
-
Velký teplotní měřicí rozsah od -30°C do +650°C
-
Vždy ve spojení: bezplatná aplikace testo Thermography App Vám umožňuje vytvářet, ukládat a odesílat protokoly měření přímo na místě měření a mnohé další
-
Integrovaný digitální fotoaparát
testo 868s - Termokamera (160 x 120 pixelů, App)
Obj.č. 0560 8684
Kvalita obrazu s IR rozlišením 160 × 120 pixelů (s technologií testo SuperResolution 320 × 240 pixelů)
Podrobnosti
Popis produktu
Termokamera testo 868s – vždy ve spojení
Termokamera testo 868s může navázat bezdrátové spojení s Vaším chytrým telefonem / tabletem skrze síť WLAN. Pomocí aplikace Thermography App pro zařízení iOS a Android můžete vytvářet, ukládat a odesílat protokoly měření přímo na místě měření, využít Vaše mobilní zařízení jako druhý displej nebo jako dálkové ovládání termokamery.Oblasti použití termokamery testo 868s
Detekujte úniky tepla, přehřáté spoje, lokalizujte teplotní mosty nebo defekty plášťů budov. Termokamera testo 868s je ideální pro každodenní údržbářské aplikace a uvádění do provozu v oblasti obchodu či průmyslu. Umožňuje rychlou a spolehlivou práci při vyhledávání poruch a údržbě.Výhody termokamery testo 868s
Velmi jednoduchá obsluha s jedinečnou technologií teplotního snímku, termokamera testo 868s má následující výhody:- Velice dobrá kvalita snímku díky vysokému rozlišení: 19 200 teplotních měřicích bodů zajišťuje přesnou termografii; infračervené rozlišení 160 x 120 pixelů – pomocí integrované technologie SuperResolution až 320 x 240 pixelů
- Zobrazení teplotních nepřesností již od 0,08 °C
- Pomocí aplikace Thermography App pro zařízení iOS a Android můžete vytvářet, ukládat a odesílat protokoly měření přímo na místě měření, využít Vaše mobilní zařízení jako druhý displej nebo jako dálkové ovládání termokamery
- Integrovaná digitální kamera generuje skutečný snímek místa měření paralelně s teplotním snímkem
- Automatické rozpoznání teplého-studeného místa přímo zobrazuje místa s kritickou teplotou
- Funkce testo ScaleAssist automaticky optimalizuje nastavení měřítka teplotního snímku, čímž se vygeneruje objektivně porovnatelný snímek bez chyb měření, např. pro kontrolu tepelné izolace budov
- Díky indikátoru IFOV se vyhnete chybám měření – termokamera Vám vždy ukáže přesně to, co můžete měřit
- Profesionální software pro vyhodnocení teplotních snímků na PC
- Možnost uložení teplotních snímků ve formátu JPG

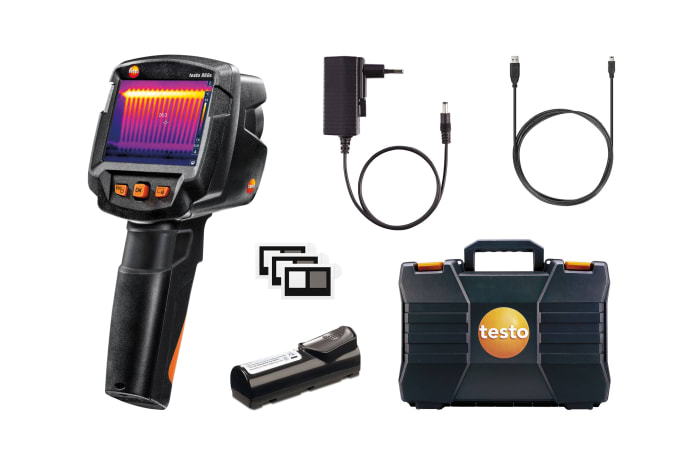

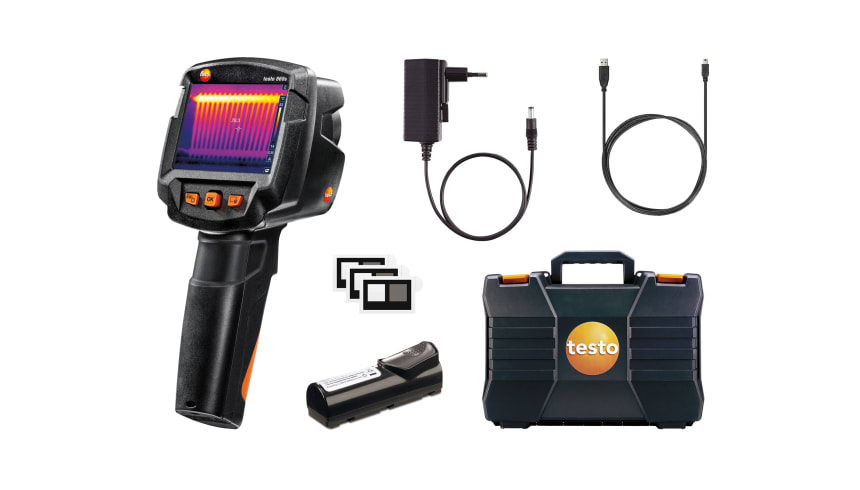

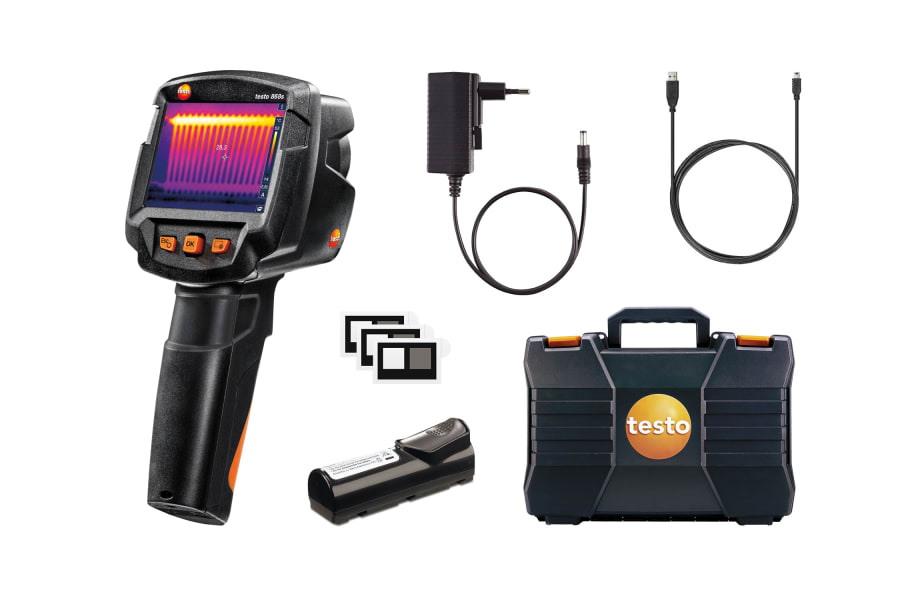

Rozsah dodávky
- termokamera testo 868s
- Rádiový modul WLAN
- 3x testo ε-Marker
- Síťový zdroj
- Software IRSoft
- Kufřík
- Li-ionový akumulátor
- Výstupní protokol z výroby.*
Technická data
| Záruka | |
|---|---|
EU-/EG-směřnice |
EMV: 2014/30/EU; RED: 2014/53/EU |
| Infračervený obrazový výstup | |
|---|---|
Infračervené rozlišení |
160 x 120 Pixel |
Teplotní sensitivita |
<0.08 °C (80 mK) |
Zorné pole |
31° x 23° |
Min. zaostřovací vzdálenost |
<0.5 m |
Geometrické rozlišení (IFOV) |
3.4 mrad |
SuperResolution (Pixely) |
320 x 240 Pixel |
SuperResolution (IFOV) |
2.1 mrad |
Obnovovací frekvence |
9 Hz |
Ohnisko |
Fixní ostření |
Spektrální rozsah |
7.5 do 14 µm |
| Vizuální výstup | |
|---|---|
Rozměr obrázku |
5 MP |
Min. zaostřovací vzdálenost |
min. 0.5 m |
| Prezentace obrázků | |
|---|---|
Typ displeje |
8,9 cm (3,5") TFT, QVGA (320 x 240 Pixel) |
Možnost zobrazení |
IR obraz / skutečný obraz |
Barvy |
4 (kovová, barevná, studeno-teplá, šedá) |
| Měření | |
|---|---|
Měřicí rozsah |
-30 to +100° C; 0 to +650° C |
Přesnost |
±2 °C, ±2 % z nam.hodn. |
Emisivita |
0.01 to 1 |
Odražená teplota |
manuální |
testo ε-Assist |
✓ |
| Měřicí funkce | |
|---|---|
Funkce analýza |
Měření střední bodové hodnoty, rozeznání nejchladnějších a nejteplejších bodů, delta T |
IFOV varování |
✓ |
testo ScaleAssist |
✓ |
| Zařízení | |
|---|---|
Režim celé obrazovky |
✓ |
Uložiště JPEG |
✓ |
Video stream |
přes WLAN s testo Thermography App |
Standardní objektiv |
31° x 23° |
Digitální fotoaparát |
✓ |
Rozhraní |
USB 2.0 Micro B |
Připojení k WLAN |
Komunikace s testo Thermography App bezdrátový modul BT/WLAN (EU, EFTA, USA, AUS, CDN, TR) |
| Uložiště obrázků | |
|---|---|
Typ formátu obrázku |
.bmt; možnost exportu v .bmp; .png; .csv; .xls; .jpg |
Uložiště |
Vnitřní paměť (2.8 GB) |
| Napájecí zdroj | |
|---|---|
Typ baterie |
Rychlonabíjení, Li-ion akumulátor lze nabít na místě |
Provozní doba |
4.0 h |
Síťový provoz |
ano |
| Okolní podmínky | |
|---|---|
Vlhkost vzduchu |
20 … 80 %rv nekondenzující |
Třída ochrany pouzdra |
IP54 |
Chvění |
2g |
Skladovací teplota |
-30 do +60 °C |
Pracovní teplota |
-15 do +50 °C |
| Fyzické specifikace | |
|---|---|
Pouzdro |
PC - ABS |
Hmotnost |
510 g |
Rozměry |
219 x 96 x 95 mm |
| PC software | |
|---|---|
Systémové požadavky |
Windows® 10; Windows® 8.1 |
| Hlavní technická data | |
|---|---|
Barva produktu |
černá |
Podsvícení displeje |
bright / normal / dark |
Příslušenství / Kalibrace
Příslušenství
2,230.00 Kč
vč. DPH
2,698.30 Kč
Aplikace
Preventivní údržba
Ideální pro včasné odhalení nastávajících poruch nebo závad u zařízení a strojů: spolehlivé určení vzestupu teploty pomocí termokamery.
- Rychlá detekce kritického zahřátí (tzv. horkých bodů) během provozu
- Zabránění nákladným škodám, prostojům a rizikům požáru u zařízení a strojů
- Kontrola rozvodných skříní, elektrických přípojek, fotovoltaických zařízení
- Posouzení stavu zahřívání u zařízení nízkého, středního a vysokého napětí
- Zjištění opotřebení strojů
- Kontrola motorů, ložišek, hřídelí
Detekce stavebních nedostatků a zajištění kvality stavby
- Zjištění potenciálních stavebních vad, prokázání kvality a provedení stavebních opatření bezkontaktně - pomocí termogramu
- Testování vzduchotěsnosti oken a dveří
- Vyhledávání chyb a tepelných mostů v izolaci a zdivu
- Zjištění a vizualizace oblastí ohrožených plísní
Jednoduchá kontrola otopných systémů a instalací
- Kontrola otopných a klimatizačních systémů: rychlé a snadné rozeznání nerovnoměrného rozložení teplot pomocí termokamery
- Lokalizace průběhu topných smyček u podlahového vytápění
- Kontrola radiátorů z hlediska zanesení
- Měření teploty topné a vratné větve systému
Lokalizaci prasklého potrubí
- Bezpečné určení prasklého potrubí pomocí termokamery - bez zbytečného poškozování zdí a podlah
- Přesná lokalizace úniků v podlahovém vytápění a v případě jiných nepřístupných potrubí např. pod omítkou
Vyhledání netěsností na plochých střechách
- Detekce vlhkých ploch ve střešní konstrukci: termokamery zobrazují na střeše na základě teplotních rozdílů (jak se především vyskytují na plochých střechách) oblasti s uzavřenou vlhkostí nebo poškozenou izolací
