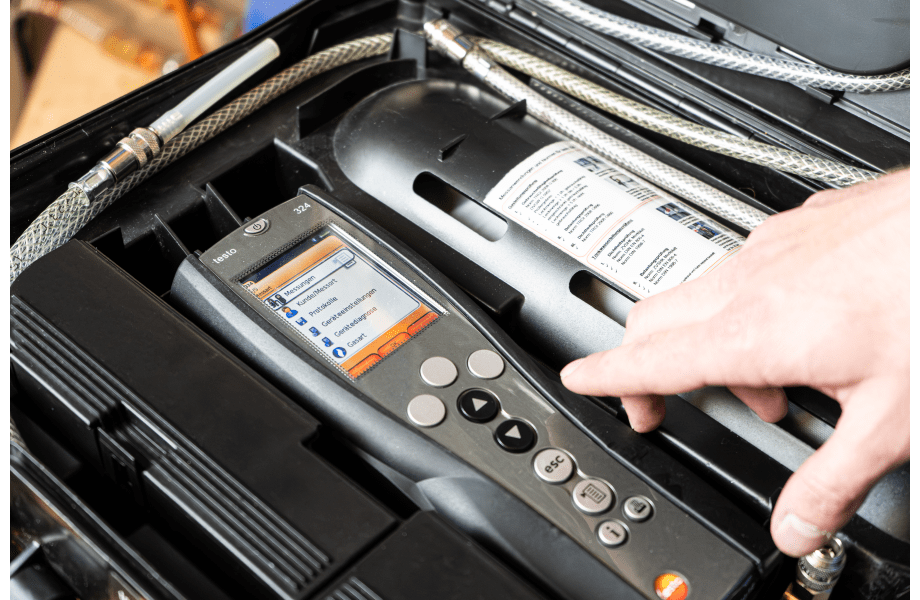

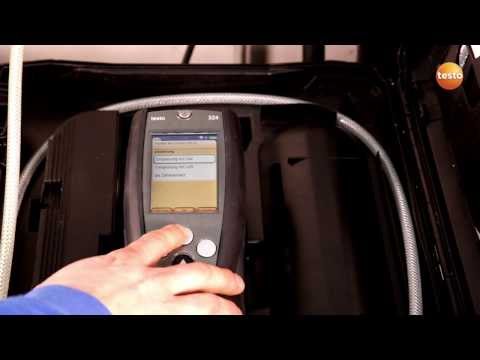

testo 324 Basis-Set - Druck– und Leckmengenmessgerät

Bestell-Nr.  0563 3240 70

  • DVGW-geprüftes Druck- und Leckmengenmessgerät

  • Schritt für Schritt-Führung durch richtlinienkonforme Messmenüs: Gasleitungsprüfungen spielend einfach erledigen

  • Automatischer Druckaufbau bis 300 mbar mittels integrierter Druckpumpe; manuelle Prüfpumpe zur Erzeugung höherer Drücke, z.B. für die 1 bar Prüfung

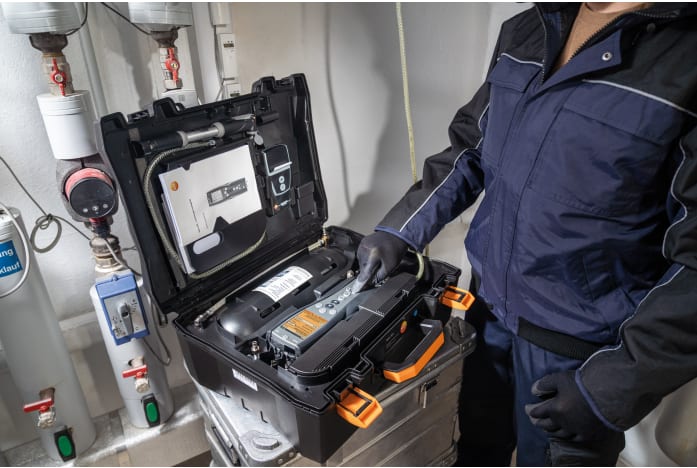

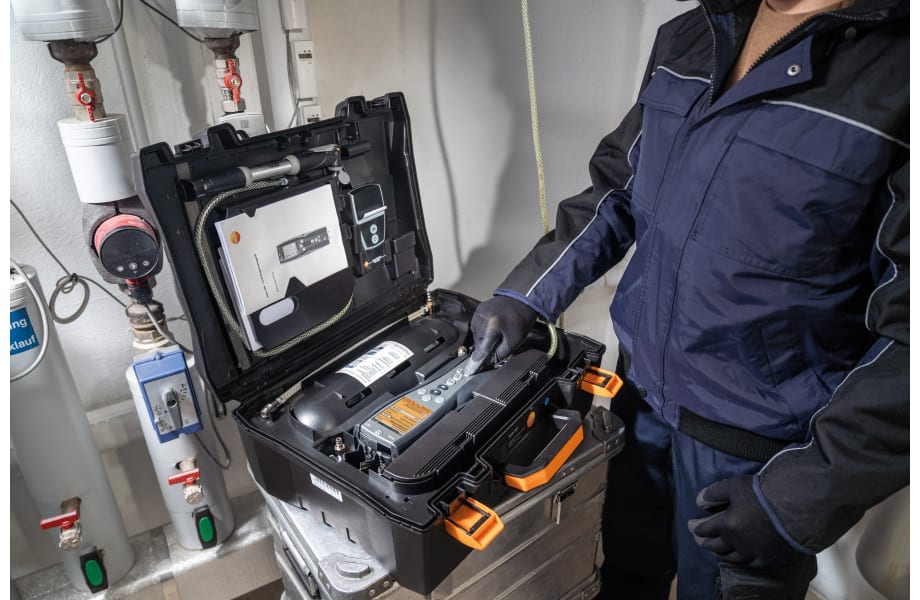

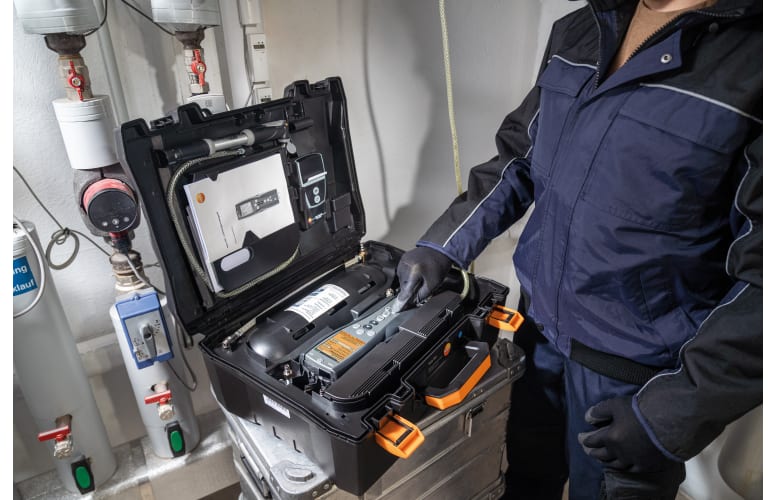

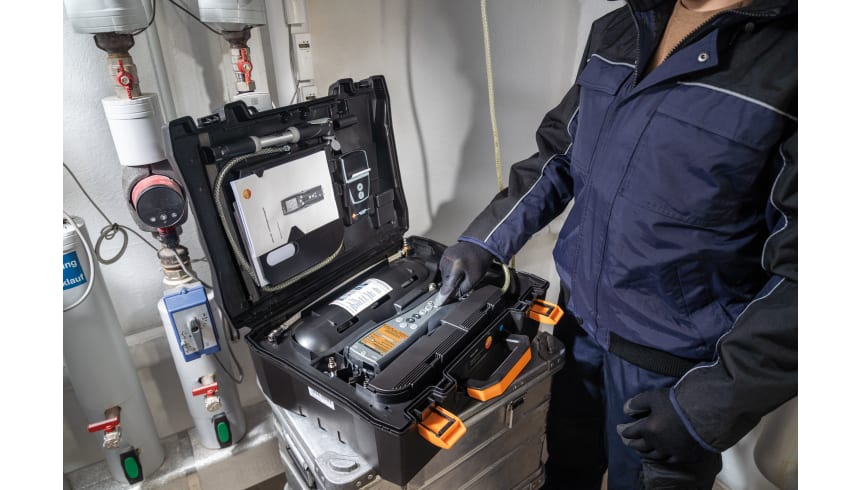

Direkt startklar für alle notwendigen und gesetzlich vorgeschriebenen Messungen an Gasleitungen: Sichern Sie sich das Basis-Set mit dem Druck- und Leckmengenmessgerät testo 324 inklusive Systemkoffer mit Einspeisevorrichtung, manueller Prüfpumpe und weiterem wichtigen Zubehör.

Lieferzeit: 3-6 Tage

Preise zzgl. Versandkosten

1.399,00 €
1.664,81 € mit MwSt.

Produktbeschreibung

Im Laufe der Jahre können Gasleitungen undicht werden. Mit dem testo 324 Basis-Set können Sie Ihre Arbeit sofort beginnen und alle relevanten und gesetzlich vorgeschriebenen Prüfungen an Gasleitungen durchführen.

Beim Kauf des testo 324 Basis-Sets erhalten Sie ein DVGW-geprüftes Druck- und Leckmengenmessgerät inklusive Netzteil, einen Systemkoffer mit Einspeisevorrichtung, einen Anschlussblock sowie einen Anschlussschlauch. Zusätzlich im Lieferumfang enthalten ist eine manuelle Prüfpumpe zum Erstellen des Prüfdrucks, ein Gasthermen-Adapter, mit dem Sie die Leckmengenmessung direkt über die Gastherme durchführen, sowie Hochdruck-Stufenstopfen mit 3/4“ und 1 ¼“.

Druck-und Leckmengenmessgerät für Gasleitungsprüfungen – die Anwendungen

  • Dichtheitsprüfung und Belastungsprüfung an Gasleitungen nach TRGI 2018
  • Gebrauchsfähigkeitsprüfung an Gasleitungen nach TRGI 2018
  • Automatische Leitungsvolumenbestimmung bei Gasleitungen
  • Flüssiggasleitungsprüfung
  • Abwasserleitungsprüfung
Prüfen Sie Wasserleitungen? Über unser optionales Zubehör können Sie das Druck- und Leckmengenmessgerät testo 324 auch nachträglich aufrüsten. So ist auch die Trinkwasserprüfung möglich.

Basis-Set Druck- und Leckmengenmessgerät testo 324 – die Vorteile

  • Spielend einfach die von der TRGI vorgeschriebenen Prüfungen erledigen dank hinterlegter Richtlinien und einer Schritt-für-Schritt-Führung durch das Messmenü. Die relevanten Prüfungen, wie z.B. die Dichtheitsprüfung an Gasleitungen, werden vom Druck- und Leckmengenmessgerät automatisch durchgeführt. Das verschafft Ihnen Zeit für andere Aufgaben

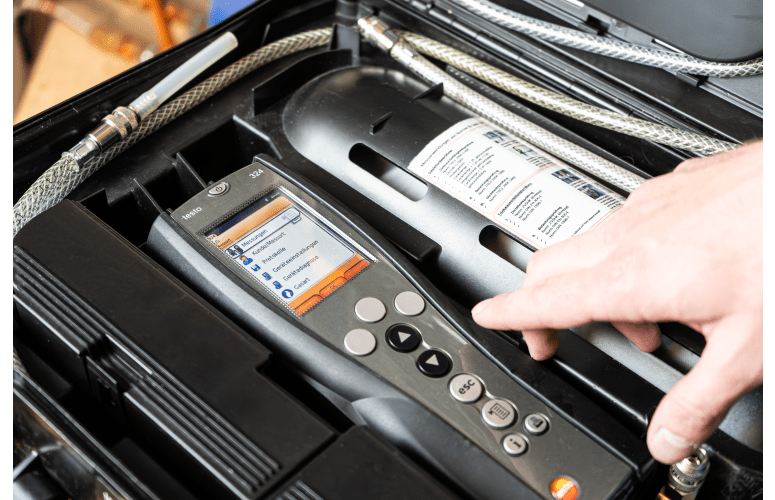

  • Für einfachste Bedienung sorgt der Einschlauchanschluss, ein komfortables Arbeiten gewährleistet das hochauflösende Grafik-Farbdisplay
  • Messort- und Kundenverwaltung: Die Messdaten lassen sich schnell und einfach in vorher angelegten Kundenordnern mit Zuordnung zum Messort ablegen und dokumentieren
  • Höchste Präzision bieten die eingebauten Sensoren – ein Durchflusssensor, ein Absolutdrucksensor und zwei Differenzdrucksensoren sind im testo 324 eingebaut. Optional können bis zu zwei Temperaturfühler oder Hochdrucksonden bis 25 bar an das Messgerät angeschlossen werden
  • Die im testo 324 integrierte Druckpumpe ermöglicht einen automatischen Druckaufbau bis 300 mbar, beispielsweise für die Dichtheitsprüfung bei 150 mbar an Gasleitungen. Mit der manuellen Prüfpumpe haben Sie zusätzlich die Möglichkeit höhere Drücke zu erzeugen, beispielsweise für die 1 bar Prüfung
  • Automatische Gebrauchsfähigkeitsprüfung: der Systemkoffer mit Einspeisevorrichtung speist das Gas mit Hilfe der Gasblase ein. Da die Gasblase mit systemeigenen Gas befüllt wird, kann kein gefährliches Gas-Luft-Gemisch bei der Gebrauchsfähigkeitsprüfung entstehen
  • 2 Jahre Garantie
Möchten Sie Ihre Messdaten vor Ort dokumentieren? Mit dem zusätzlich bestellbaren testo-Schnelldrucker oder dem testo BLUETOOTH®-/IRDA-Drucker mit der Option Bluetooth®-Funkübertragung ist das kein Problem. Zur komfortablen Darstellung von Messabläufen und zum Verwalten Ihrer Kundendaten empfehlen wir unsere optionale PC-Software EasyHeat.

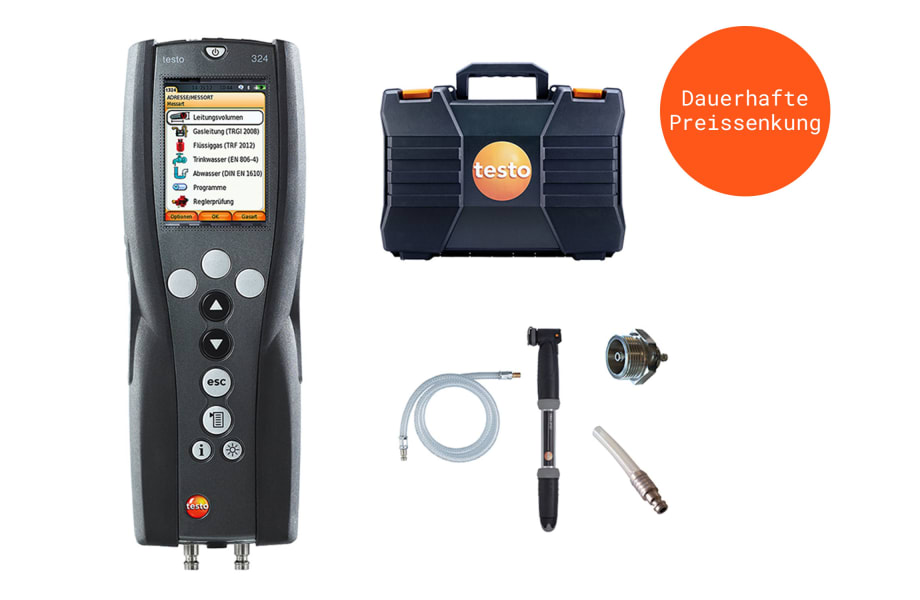

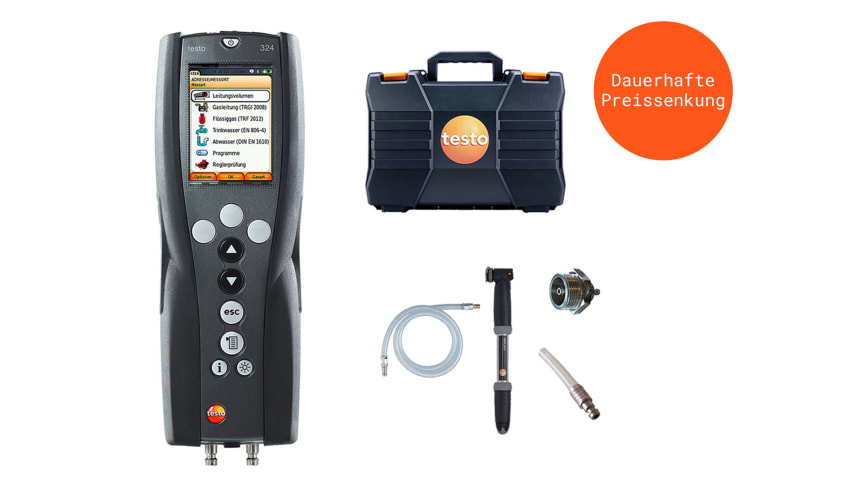

Lieferumfang

  • DVGW-geprüftes Druck- und Leckmengenmessgerät testo 324 inklusive Akku und Kalibrierprotokoll
  • Netzteil für testo 324
  • Systemkoffer inklusive Einspeisevorrichtung, Anschlussschlauch und Anschlussblock (Geräte-, Pumpen-, Schlauchanschluss inklusive Überdruckventil und Absperrhahn)
  • Manuelle Prüfpumpe zum Erstellen des Prüfdrucks
  • Adapter für den Messanschluss von Gasthermen
  • Hochdruck-Stufenstopfen mit 3/4“ und 1 1/4“
  • Anschlussskizzen in laminierter Form: Gasleitungs-, Trinkwasser-, Abwasser & Flüssiggasleitungsprüfungen
Temperatur - NTC

Messbereich

-20 bis +100 °C

Temperatur - TE Typ K (NiCr-Ni)

Messbereich

-40 bis +600 °C

Genauigkeit

±0,5 °C oder ±0,5 %

Absolutdruck

Messbereich

600 bis 1150 hPa

Genauigkeit

±3 hPa

Überlast

bis 1200 hPa

Leckmengen-Messung

Messbereich

0 bis 10 l/h

Genauigkeit

±0,2 l/h oder ±5 % v. Mw.

Auflösung

10,0

Druckmessung

Messbereich

0 bis 1000 hPa

Genauigkeit

±0,5 hPa bis ±3 % v. Mw.

Allgemeine technische Daten

Betriebstemperatur

+5 bis +40 °C

Schutzklasse

IP40 nach EN 60529

Zusatzfühlerbuchsen

2 Hirschmannbuchsen zum Anschließen von Drucksonden und Temperaturfühler

Gasanschlüsse

2 Drucknippel DN 5

DVGW-Zulassung nach 5925

Geräteklasse L bis Volumen = 200 Liter

Lagertemperatur

-20 bis +50 °C

Gewicht

7000 g

Leitungsvolumenberechnung

Messbereich

max. 1200

Genauigkeit

±0,2 oder ±5 (1 bis 200 l)

Fühler und Sonden

149,00 €
177,31 € mit MwSt.
274,00 €
326,06 € mit MwSt.

Drucker und Zubehör

301,00 €
358,19 € mit MwSt.
testo-Schnelldrucker IRDA

Bestellnummer: 0554 0549

212,00 €
252,28 € mit MwSt.
Ersatz-Thermopapier, dokumentenecht

Bestellnummer: 0554 0568

23,00 €
27,37 € mit MwSt.

Koffer / Softcase

409,00 €
486,71 € mit MwSt.

Sonstiges Zubehör

Anschlussleitung

Bestellnummer: 0430 0143

45,00 €
53,55 € mit MwSt.
USB-Verbindungsleitung Gerät-PC

Bestellnummer: 0449 0047

18,00 €
21,42 € mit MwSt.
43,00 €
51,17 € mit MwSt.
Prüfpumpe zum Erstellen des Prüfdrucks

Bestellnummer: 0554 3157

55,00 €
65,45 € mit MwSt.
115,00 €
136,85 € mit MwSt.

Stopfen, Kappen, Verschlauchung etc.

27,00 €
32,13 € mit MwSt.
28,00 €
33,32 € mit MwSt.
60,00 €
71,40 € mit MwSt.
Hochdruck-Stufenstopfen 3/8" und 3/4"

Bestellnummer: 0554 3163

41,00 €
48,79 € mit MwSt.
Hochdruck-Stufenstopfen 1/2" und 1"

Bestellnummer: 0554 3164

41,00 €
48,79 € mit MwSt.

Leckmengenprüfung an Gasleitungen (Dichtheits-, Belastungsprüfung)

Die Technische Regel für Gasinstallationen (kurz: TRGI) ist eine verbindliche und gleichsam wichtige Vorschrift für das Fachhandwerk. Die TRGI regelt, wie Gasanlagen geplant, ausgeführt, gewartet und instandgehalten werden müssen. Betroffen sind alle Gasanlagen. Hüter dieser Vorschrift ist der Deutsche Verein des Gas- und Wasserfaches (DVGW). Aktuell ist dabei die TRGI 2008. Diese sagt u. a., dass Gasleitungen je nach Baufortschritt (Rohbauphase, Fertigstellung, Reparaturen) zu prüfen sind. Für die hier genannte Applikation spielen insbesondere die folgenden Überprüfungen eine Rolle:

Belastungsprüfung

Hierbei werden das Material auf Festigkeit und die Verbindungen auf Haltbarkeit überprüft; dies geschieht vor dem Verputzen oder Verdecken der Gasleitungen. Bei der Belastungsprüfung wird die neuverlegte Leitung ohne Armaturen und ohne Gasgeräte mit einem Prüfdruck von 1 bar belastet. Prüfmedium ist Luft oder ein Inertgas (reaktionsträges Gas). Während der Prüfdauer von mindestens 10 Minuten darf kein Druckabfall festzustellen sein.

Dichtheitsprüfung

Mit dieser Prüfung wird die Dichtheit der Leitung mit Armaturen und ohne Gasgeräte festgestellt. Bei einem Prüfdruck von 150 mbar (bisher 110 mbar) und einer Prüfdauer (abhängig vom Anlagenvolumen) von mindestens 10 Minuten darf kein Druckabfall am Messgerät erkennbar sein.

Leckmengenprüfung an Gasleitungen im Heizungsraum

Eine nach den gesetzlichen Regelungen des Deutschen Vereins des Gas- und Wasserfaches e. V. (kurz DVGW) und der TRGI 2008 erstellte Gasinstallation bietet die Voraussetzung für einen ordnungsgemäßen Betrieb auf Dauer. Während des Betriebes der Gasinstallation können sich jedoch Betriebsbedingungen oder sonstige Randbedingungen auf die Sicherheit der Gasinstallationen auswirken. Technische Anlagen im täglichen Gebrauch unterliegen dem Verschleiß und der Verschmutzung. Solche sicherheitstechnisch relevanten Veränderungen können nur von einem Sachkundigen erkannt, beurteilt und instand gesetzt werden. Die Dichtheitsprüfung (besser Gebrauchsfähigkeitsprüfung oder auch Leckmengenmessung genannt) der Leitungsanlage muss alle 12 Jahre wiederkehrend mit einem Messgerät durchgeführt und mit einem Ergebnisprotokoll nachgewiesen werden. Der Betreiber hat damit eine technische Expertise. Manche Gebäudeversicherer halten diese Überprüfungen und Nachweise in ihren allgemeinen Versicherungsbedingungen fest. Bei der Gebrauchsfähigkeitsprüfung bzw. Leckmengenmessung wird die Gasleitung stets unter Betriebsbedingungen/ Betriebsdruck geprüft (kein erhöhter Prüfdruck). Ein Messgerät ermittelt bei dieser Prüfung, ob Gas aus der Leitung entweicht und in welcher Menge.

Druckmessungen am Brenner (Düsendruck, Gasfließdruck…)

Die Überprüfung des Gasdrucks an Brennern gehört bei Wartungen an häuslichen Heizungsanlagen zu den Standardmessungen. Dabei werden der Gasfließ- und der Gasruhedruck der Anlage gemessen. Der Fließdruck, auch Anschlussdruck genannt, bezeichnet den Gasdruck des fließenden Gases und der Ruhedruck den des nicht strömenden Gases. Liegt der Fließdruck bei Gasthermen etwa außerhalb des Bereichs von 18 bis 25 mbar, dürfen keine Einstellungen durchgeführt und das Gerät nicht in Betrieb genommen werden. Kommt es dennoch zum Betrieb, so kann der Brenner nicht richtig arbeiten und es kommt bei der Flammenbildung zu Verpuffungen und letztlich zu Störungen, was ein Ausschalten des Brenners und damit einen Ausfall der Heizungsanlage zur Folge hat.

Temperaturmessungen an Heizkörpern

Bei Temperaturmessungen an Heizkörpern werden insbesondere die Vor- und Rücklauftemperatur aufgenommen und durch den Handwerker bewertet. Mit der Vorlauftemperatur bezeichnet man die Temperatur des wärmeübertragenden Mediums (z. B. Wasser), das einem System zugeführt wird. Die Temperatur des aus dem System fließenden Mediums nennt man dementsprechend Rücklauftemperatur. Um Verluste innerhalb des Wärmeverteilsystems zu vermeiden bzw. einen verbesserten Wirkungsgrad zu erzielen, ist die punktuelle Aufnahme von Vor- und Rücklauftemperaturen notwendig. Die Umsetzung der entsprechenden Maßnahmen führt aufgrund des Wissens über die Vor- und Rücklauftemperaturen letztlich zum hydraulischen Abgleich. Dieser beschreibt ein Verfahren, mit dem innerhalb einer Heizungsanlage jeder Heizkörper oder Heizkreis einer Flächenheizung bei einer festgelegten Vorlauftemperatur der Heizungsanlage genau mit der Wärmemenge versorgt wird, die benötigt wird, um die für die einzelnen Räume gewünschte Raumtemperatur zu erreichen. Aus einem nicht optimalen Betriebsverhalten resultiert ein erheblicher Mehrverbrauch an Strom- und Heizungsenergie. Die Energieeinsparverordnung in Deutschland schreibt aus diesem Grund den hydraulischen Abgleich für zu erstellende oder zu sanierende Anlagen vor.

Druckprüfungen an Wasserleitungen (Trink-, Abwasser)

Laut den gesetzlichen Vorschriften DIN EN 806-4, DIN 1988-7 sowie DIN 1610 müssen Trink- und Abwasserleitungen vor der Inbetriebnahme mittels Druckprüfung mit Luft, inertem Gas oder Wasser auf Dichtheit geprüft sowie einer Belastungsprüfung mit Luft oder inertem Gas unterzogen werden. Aus hygienischen Gründen ist es jedoch von Vorteil, wenn die Leitungen bis kurz vor der Inbetriebnahme trocken bleiben und keiner Dichtheitsprüfung mit Wasser unterzogen werden. Auch um Korrosion metallischer Werkstoffe zu vermeiden, ist eine Druckprüfung mit Luft zu empfehlen. Die Druckprüfung unterteilt sich in zwei druckabhängige Prüfungen, wobei Prüfdruck und -zeit von der Zielsetzung (Belastung oder Dichtheit) abhängen. Undichtigkeiten machen sich meistens sehr schnell akustisch bemerkbar. Sind die undichten Stellen schlecht zu orten, werden die für Gasleitungen üblichen Hilfsmittel verwendet (Besprühen oder Bepinseln aufschäumender Lösungen).
