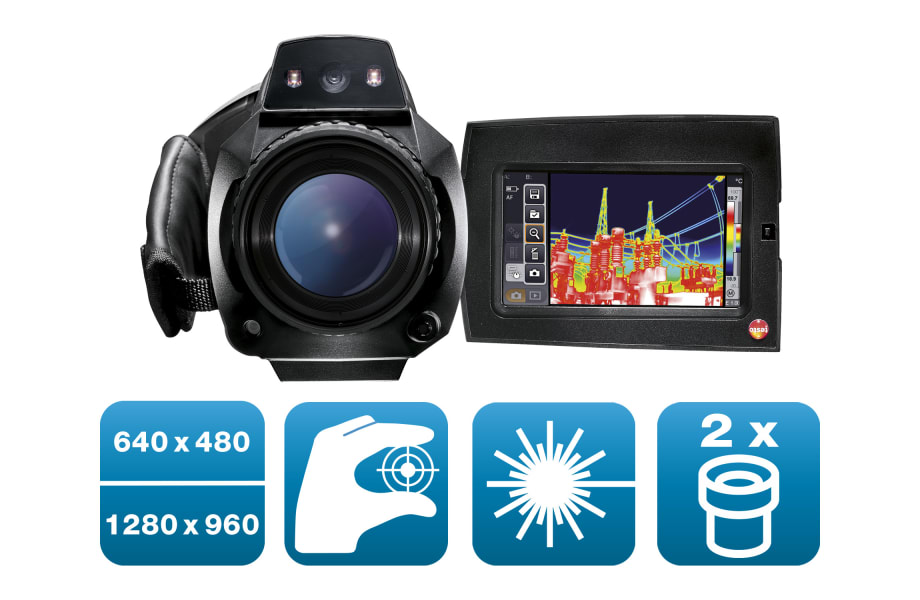

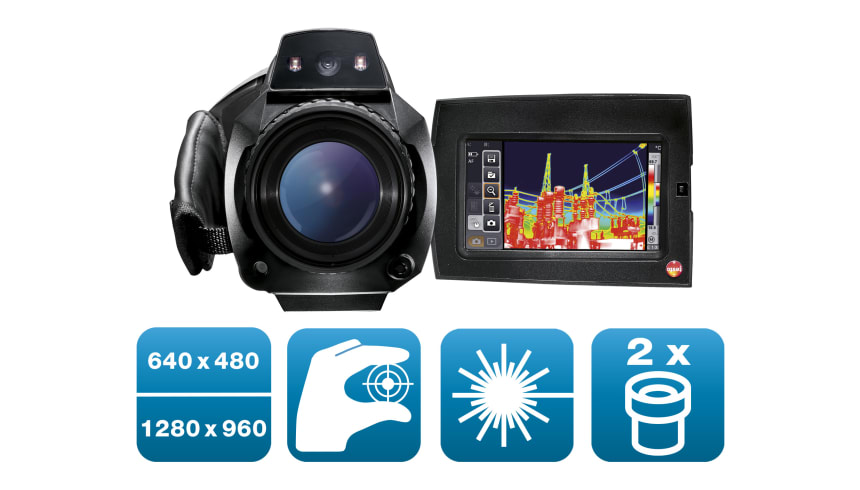

Cámara termográfica testo 890 - 640 x 480 píxeles, enfoque manual / auto, láser, 1 superteleobjetivo y 1 objetivo seleccionable

Modelo  0563 0890 X5

  • Cámara termográfica profesional testo 890: resolución 640 × 480 píxeles (ampliada a 1280 × 960 píxeles con tecnología SuperResolution) y sensibilidad térmica < 40 mK

  • Se incluye el superteleobjetivo y además usted puede adquirir la cámara con uno de estos tres objetivos: angular 42° x 32° / estándar 25° x 19° / teleobjetivo de 15° x 11° – Contacte con nuestro departamento de ventas para elegir el objetivo

  • Captura secuencial en el dispositivo como opción, cálculo de humedad, SiteRecognition, asistente para imágenes panorámicas, función de almacenamiento en formato JPEG y otras características prácticas

  • En el set tendrá los accesorios importantes siempre al alcance de la mano: maleta robusta y estuche para objetivo, batería de repuesto, cargador de sobremesa, tarjeta SD, filtro protector para la lente, etc.

Este set de termografía ofrece el equipamiento perfecto para capturar imágenes a gran distancia y otras aplicaciones. El set incluye la cámara termográfica profesional testo 890 con superteleobjetivo (para distancias muy amplias) y otro objetivo de su elección.

Descripción

Esta cámara termográfica profesional con superteleobjetivo y otro objetivo adicional puede utilizarse para las siguientes tareas de medición:
· Inspección de líneas de alta tensión: con el superteleobjetivo es posible comprobar incluso las conexiones más pequeñas manteniendo una gran distancia de seguridad
· Localización de puntos calientes en placas fotovoltaicas (para detectar células defectuosas)
· Registro de anomalías en grandes instalaciones industriales
· Medición segura de la alta temperatura
· Análisis de revestimientos de edificios en un vistazo
· Detección de temperaturas críticas en placas de circuito impreso
· Controles periódicos en el mantenimiento eléctrico
· Análisis de instalaciones de distribución de energía
· Asesoramiento energético en detalle


Toda la información importante sobre la cámara termográfica testo 890 y los objetivos adecuados

Cámara termográfica testo 890:
• Hasta 307.200 puntos de medición de temperatura: un detector de 640 x 480 píxeles asegura una detección precisa. Gracias a la tecnología SuperResolution, ¡la calidad de imagen aumenta incluso hasta 1280 x 960 píxeles!
• Sensibilidad térmica < 40 mK: torna visibles incluso diferencias mínimas de temperatura
• Las imágenes térmicas pueden guardarse también opcionalmente en formato JPEG
• Paquete para análisis de procesos (opcional): la combinación en el instrumento del vídeo totalmente radiométrico y la captura secuencial podrá medir sin cables y beneficiarse de un manejo más sencillo en el lugar de medición
• El diseño de videocámara con empuñadura móvil y la pantalla inclinable y giratoria facilitan notablemente las tomas. Ello torna posible los más diversos ángulos de toma y el manejo con una sola mano
• Asistente para imágenes panorámicas: las imágenes individuales se agrupan en una imagen panorámica directamente durante la toma. Esto le permite, p. ej., obtener imágenes termográficas del revestimiento completo de un edificio sin tener que hacer un trabajoso montaje o una evaluación individual de las imágenes
• Tecnología SiteRecognition: Aun cuando los objetos a medir son similares, la cámara termográfica detecta directamente puntos de medición y automáticamente los asocia y archiva
• FeverDetection (opcional): revisión de una posible temperatura elevada de las personas en lugares públicos y en medios de transporte con el asistente – Para la protección de la salud pública
• Opción de alta temperatura: el rango de medición es ampliable hasta 1200 °C
• Modo de medición especial para detección de zonas con riesgo de enmohecer: introduciendo manualmente la temperatura ambiente y la humedad ambiental se calcula el punto de rocío en la estancia. El valor de la temperatura superficial medido por la cámara se compara con el punto de rocío. Ahora, la pantalla indica el peligro de enmohecimiento con los colores del semáforo (rojo, amarillo, verde).
Más fácil resulta con la sonda de humedad inalámbrica opcional: Mediante la transmisión automática de lecturas se suprime la introducción manual de la humedad del aire y la temperatura ambiente
• Objetivos intercambiables
• Auriculares con micro para grabación de voz (como comentario adicional a la imagen)
• Cámara digital integrada con iluminación por LEDs: para cada imagen térmica puede capturar imágenes reales bien iluminadas – así, la documentación y clasificación resultan más fáciles
• Enfoque automático para el manejo fácil con una sola mano y tomas menos movidas
Distancia de enfocado mínima 10 cm

Objetivos
· Superteleobjetivo 6,6° x 5° (incluido en el set):
Pequeño campo de visión (5° x 3,7°) para la máxima resolución en objetos especialmente lejanos
Fácil manejo: sin necesidad de un soporte adicional para el objetivo

Además del superteleobjetivo, en este set también existe la posibilidad de seleccionar libremente otro objetivo de entre estas tres posibilidades:
· Objetivo angular 42° x 32°:
Ideal para la inspección de objetos a medir cercanos
Campo de visión amplio
· Objetivo estándar 25° x 19°:
Ideal para el uso en aplicaciones para el mantenimiento preventivo
· Teleobjetivo 15° x 11°
Permite tomas extraordinarias de objetos a una distancia intermedia y una distancia mayor



El pedido incluye

  • Cámara termográfica testo 890 con SuperResolution
  • Superteleobjetivo de 6,6°
  • 1 objetivo (elección entre objetivo angular de 42º, estándar de 25° y el teleobjetivo de 15º)
  • Tarjeta de memoria SD
  • Cable USB para transferencia de datos a un ordenador
  • Correa para colgar al hombro para la cámara termográfica
  • Paño de limpieza para las lentes
  • Fuente de alimentación
  • Batería de iones de litio
  • Filtro protector para la lente
  • Batería adicional
  • Cargador rápido
  • Auriculares para grabación de voz
  • Estuche para objetivo
  • Maleta de transporte

ATENCIÓN: el software no se incluye en la entrega; para gestionar y analizar las termografías en el PC, es necesario bajarse mediante descarga gratuita el software profesional IRSoft desde esta misma página (ver pestaña "Descargas")

Características imagen infrarrojos

Resolución infrarroja

640 x 480 pixels

Foco

automático / manual

Frecuencia de actualización

33 Hz

IFOV SuperResolution

0.71 mrad (Objetivo estándar), 0.43 mrad (25° Objetivo), 0.26 mrad (Teleobjetivo), 0.11 mrad (Superteleobjetivo)

Resolución SuperResolution

1280 × 960 píxeles

Resolución geométrica (IFOV)

1.13 mrad (Objetivo estándar), 0.68 mrad (25° Objetivo), 0.42 mrad (Teleobjetivo), 0.18 mrad (Superteleobjetivo)

Distancia minima de enfoque

0.1 m (Objetivo estándar), 0.2 m (25° Objetivo), 0.5 m (Teleobjetivo), 2 m (Superteleobjetivo)

Campo de visión

42° x 32° (Objetivo estándar), 25° x 19° (25° Objetivo), 15° x 11° (Teleobjetivo), 6.6° x 5° (Superteleobjetivo)

Sensibilidad térmica

< 40 mK a +30 °C

Rango espectral

7,5 hasta 14 µm

*inside the EU, outside 9 Hz

Características imagen visual

Tamaño de la imagen

3.1 MP

Distancia minima de enfoque

0,5 m

Representación de imágenes

Tipo de pantalla

Pantalla táctil de 4.3“ con 480 x 272 píxeles

Zoom digital

1; triple

Posibilidades de visualización

Imagen IR / imagen real

Color

9 (hierro, arco iris, arco iris HC, fríocaliente, azul-rojo, gris, gris invertido, sepia, Testo)

Salida de vídeo

USB 2.0, Micro HDMI

Medición

Rango

-30 a +100 °C; 0 a +350 °C (seleccionable); 0 a +650 °C (seleccionable)

Medición de alta temperatura

+350 ... +1200 °C (no en combinación con el súper teleobjetivo)

Exactitud

±2 °C, ±2% del v.m.

Emisividad

0.01; 1

Temperatura reflejada

manual

Corrección de la transmisión (atmósfera)

Exactitud temperatura elevada

±2 °C, ±2% del v.m.

Funciones de la medición

Visualización del riesgo de condensación (datos manuales)

Medición de humedad con sonda inalámbrica

(✓)

Modo Solar

Funciones de análisis

Hasta 10 puntos de medición, detección del punto frío/caliente, medición por zona hasta 5 veces (mín./máx. y promedio), isotermas y valores de alarma

Medición de la humedad con el termohigómetro

0; 0; 0

Equipamiento de la cámara

Cámara digital

Paquete de análisis

(✓)

Guardar JPEG

incluido

Medición por vídeo (mediante USB)

hasta 3 puntos de medición

Grabación de voz

Bluetooth****/auricular con micrófono con cable

Láser (clasificación 635 nm, Clase 2)

Marcador láser

Asistente para imágenes panorámicas

LED

Objetivo angular

42° x 32°

Teleobjetivo (opcional)

0; 15° x 11°; 0

Tecnología SiteRecognition (reconocimiento de situación de medición con gestión de imágenes)

Interfaces

LabVIEW; 0; USB

fever_detection

(✓)

**** Bluetooth solo en la UE, Noruega, Suiza, EE.UU., Canadá, Colombia, Turquía, Japón, Rusia, Ucrania, India, Australia

Memorización de imágenes

Formato de archivo de imagen individual

.bmt; exportación en formato .bmp; .jpg; .png; .csv; .xls

Formato de archivo de video

.wmv; .mpeg-1; formato Testo (vídeo totalmente radiométrico)

Memoria extraíble

Tarjeta SD de 2GB (aprox. 1500 - 2000 imágenes)

Alimentación de corriente

Tipo de batería

Batería de iones de litio de recarga rápida, recambiable

Autonomía

4,5 h

Opciones de recarga

En el instrumento / en el cargador (opcional)

Funcionamiento con conexión a la red eléctrica

si

Condiciones del entorno

Humedad del aire

20 ... 80 %HR sin condensación

Tipo de protección de la carcasa

IP54

Vibración

2G

Temperatura de almacenamiento

-30 hasta +60 ºC

Temperatura de funcionamiento

-15 hasta +50 ºC

Características

Adaptador para trípode

1/4" - 20UNC

Carcasa

ABS

Peso

1.630 g

1630 g

Medidas

253 x 132 x 111 mm

PC-Software

Requisitos del sistema

Windows 10; Windows Vista; Windows 7 (Service Pack 1); Windows 8; interfaz: USB 2.0

Standards, tests, warrenty

Directiva UE/CE

2004/108/CE

Accesorios

480,00 €
IVA incl.  580,80 €
106,80 €
IVA incl.  129,23 €
Set de análisis de procesos

Modelo: 0554 8902

960,00 €
IVA incl.  1.161,60 €
71,00 €
IVA incl.  85,91 €

Mantenimiento preventivo

Ideal para el reconocimiento temprano de averías o defectos en instalaciones y máquinas: Determinación fiable de aumentos de la temperatura con una cámara termográfica.

  • Detección rápida de estados de calentamiento críticos (llamados puntos calientes) durante el funcionamiento
  • Prevención de daños costosos, tiempos de inactividad y peligros de incendio en instalaciones y máquinas
Mantenimiento eléctrico
  • Comprobación de armarios de distribución, conexiones eléctricas, sistemas fotovoltaicos
  • Valoración de los estados de calentamiento en instalaciones de tensión baja, media y alta
Mantenimiento mecánico
  • Reconocimiento de desgaste en máquinas
  • Comprobación de motores, cojinetes y ejes

    Localización de fallos de construcción y garantía de la calidad de construcción

    • Detección sin contacto de posibles fallos de construcción, comprobación de la calidad y ejecución de medidas constructivas mediante imágenes térmicas
    • Comprobación de la estanqueidad de ventanas y puertas
    • Detección de deficiencias de aislamiento y puentes térmicos en el revestimiento del edificio
    • Detección y visualización de puntos con riesgo de formación de moho

    Asesoramiento energético profesional

    • Análisis de revestimientos del edificio, valoración de la eficiencia energética, reconocimiento del potencial de ahorro de energía con una cámara termográfica de Testo
    • Registro y documentación sencillos de las pérdidas de energía en los edificios
    • Comprobación sin contacto de aislamientos insuficientes así como puentes térmicos y visualización en la imagen infrarroja
    • Localización rápida y sencilla de fugas en edificaciones nuevas en combinación con el sistema BlowerDoor

    Representación y análisis de revestimientos del edificio en una imagen

    • Termografía detallada de edificaciones grandes
    • Visualización de irregularidades térmicas del revestimiento del edificio en una imagen térmica: El asistente para imágenes panorámicas une varias imágenes del revestimiento del edificio en una imagen general

    Prevención de la formación de moho

    • Localiser rapidement et de manière aisée les zones à risque de moisissures : ces zones sont représentées en rouge sur l’écran de la caméra thermique lorsque cette dernière se trouve en mode « humidité »

    Fácil revisión de calefacciones e instalaciones

    • Revisión de instalaciones de calefacción, climatización y ventilación: Reconocimiento rápido y sencillo de irregularidades en la distribución de temperatura con una cámara termográfica
    • Localización del recorrido de los bucles de calefacción en calefacciones de suelo radiante
    • Comprobación de la presencia de escoria en radiadores
    • Medición de la temperatura de alimentación y retorno

    Localización de roturas en tuberías

    • Determinación segura de la rotura en la tubería mediante la cámara termográfica sin dañar innecesariamente paredes o suelos
    • Localización precisa de fugas en calefacciones de suelo radiante y otras tuberías inaccesibles, por ejemplo, debajo del revoque

    Localización de fugas en tejados planos

    • Detección de zonas húmedas en tejados: Las cámaras termográficas muestran las zonas en el tejado que presentan acumulaciones de humedad o daños en el aislamiento mediante las diferencias de temperatura (especialmente en tejados planos)

    Mayor fiabilidad en la garantía de la calidad y el control de producción

    • Una cámara termográfica de Testo ofrece apoyo para el control del proceso y la garantía de la calidad en el producto
    • Detección sin contacto de cuerpos extraños en los procesos de producción y anomalías en la distribución de temperaturas de piezas constructivas
    • Supervisión rápida y sencilla del nivel de llenado en depósitos cerrados de líquidos

    Medición segura de temperaturas altas

    • Medición de temperaturas altas desde una distancia segura: Algunos de los modelos de cámara termográfica de Testo miden incluso hasta 1200 °C con la opción de alta temperatura
    • Uso ideal en el mantenimiento industrial
    • Detección de desgaste, daños de aislamiento y carbonización en hornos y sartenes
    • Termografía de hornos y máquinas de gran dimensión en una imagen infrarroja, por ejemplo, hornos giratorios en la producción de cemento

    Investigación y desarrollo

    • Determinación de anomalías térmicas y supervisión en tiempo real de los procesos de enfriamiento y calentamiento
    • Visualización precisa de temperaturas críticas en placas de circuito impreso: Gracias a la más fina resolución geométrica de las cámaras termográficas de Testo
    • Análisis del origen y la derivación de calor en platinas y optimización de procesos de desarrollo: El paquete de análisis del proceso ofrece funciones prácticas como la captura de vídeo y la grabación de secuencia de imágenes. De este modo es posible analizar fácilmente los procesos térmicos

    Suministro de energía (generación y distribución)

    • Comprobación termográfica de las instalaciones de distribución de energía: Con las cámaras termográficas es posible comprobar sin contacto y desde una distancia segura el calentamiento térmico, por ejemplo en líneas de alta tensión y centrales transformadoras
    • Comprobación sin contacto de sistemas fotovoltaicos: Mediante la termografía solar es posible calcular de forma fiable los defectos en los módulos y los fallos de instalación
