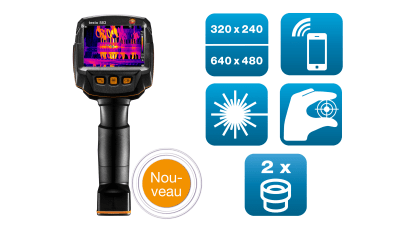

testo 883-1 en kit - Caméra thermique testo 883-1 avec objectifs 30° et 12° et des accessoires
0563 8830testo 883-1 en kit - Caméra thermique testo 883-1 avec objectifs 30° et 12° et des accessoires
0563 8830Qualité d’image avec résolution infrarouge de 320 x 240 pixels (640 x 480 pixels avec la technologie testo SuperResolution)
Sensibilité thermique < 0,04 °C
Kit comprenant : caméra thermique testo 883 avec objectif standard 30° x 23°, téléobjectif 12° x 9°, accu supplémentaire, station de charge pour accumulateur et mallette
Logiciel d’analyse gratuit pour la création de rapports professionnels
Identification du lieu de mesure avec gestion automatique des images
App pour l’analyse et la création de rapports de mesure sur place
Équipement parfait pour la thermographie : la caméra thermique testo 883-1 convainc par une qualité d’image optimale et des fonctions utiles pour la gestion des images, le réglage du contraste et la documentation. Profitez des avantages du kit : grâce au téléobjectif 12° x 9°, à l’accu de rechange et à la station de charge pour accumulateur, vous pouvez commencer tout de suite et vous êtes parfaitement équipé : même pour les mesures à grande distance et les interventions de mesure de longue durée.
Qualité d’image avec résolution infrarouge de 320 x 240 pixels (640 x 480 pixels avec la technologie testo SuperResolution)
- Caméra thermique testo 883-1 avec objectif standard 30° x 23°
- Téléobjectif 12° x 9°
- Mallette robuste
- Logiciel professionnel IRSoft (téléchargement gratuit)
- Câble USB-C
- Bloc d’alimentation USB
- Accumulateur lithium-ion
- Accu supplémentaire
- Station de charge pour accumulateur avec câble USB
- Dragonne pour la caméra thermique
- Micro-casque® Bluetooth (en fonction du pays)
- Mode d’emploi succinct
- Protocole d’étalonnage
Conditions ambiantes
| Température de service | -15 à +50 °C |
|---|---|
| Température de stockage | -30 à +60 °C |
| Humidité de l'air | 20...80%Hr (sans rosée) |
| Indice de protection du boîtier (CEI 60529) | IP 54 |
| Vibration | 2G |
Débit d'images visuel
| Distance de mise au point minimale | < 0.4 m |
|---|---|
| Taille de l'image | 5 MP |
Représentation de l'image
| Couleurs | Fer, arc-en-ciel, arc-en-ciel HC, froid-chaud,
bleu-rouge, gris, gris inversé,sépia, Testo,
fer HT, palette hygrométrique |
|---|---|
| Zoom numérique | 2x; 4x |
| Possibilités d'affichage | Image IR / image réelle |
| Type d’écran | 8,9 cm (3,5") TFT, QVGA (320 x 240 pixels) |
Equipements de la caméra
| Enregistreur vocal | Inclus dans la livraison |
|---|---|
| Streaming vidéo (via USB) | via WiFi avec la testo Thermography App; via USB |
| Objectif standard | 30° x 23° |
| SiteRecognition (identification du lieu de mesure avec gestion des images) | Inclus dans la livraison |
| Laser (classification laser : 635 nm, cl. 2) | Marqueur laser |
| Enregistrer JPEG | Inclus dans la livraison |
| Mode plein écran | Inclus dans la livraison |
| Appareil photo numérique | Inclus dans la livraison |
| Interfaces | USB 2.0; USB-C |
| WLAN Connectivity | Communication avec la testo Thermography App Module radio BT/WiFi* |
| Bluetooth | Micro-casque pour commentaire vocal ;
transmission des valeurs de mesure du
thermo-hygromètre testo 605i, de la pince
ampèremétrique testo 770-3 (en option)** |
| * Vous trouvez une vue d’ensemble des homologations radio dans les différents pays dans l0a zone de téléchargement de la page du produit concerné (www.testo.com).<br />** à l’exception des USA, de la Chine <br />Laser: à l’exception des USA, de la Chine et du Japon <br />Commentaire vocal: Vous trouvez une vue d’ensemble des homologations radio dans les différents pays dans la zone de téléchargement de la page du produit concerné (www.testo.com). | |
Stockage d'images
| Format de fichier des images individuelles | .bmt; .jpg; Exportation possible au format .bmp; .jpg; .png; .csv; .xls |
|---|---|
| Mémoire de rechange | Mémoire interne (2.8 GB) |
Débit d'images infrarouges
| Bande spectrale | 7,5 à 14 µm |
|---|---|
| Champ visuel | 30° x 23° (Objectif standard), 12° x 9° (Téléobjectif, en option) |
| Mise au point | manuel |
| Distance de mise au point minimale | < 0.1 m (Objectif standard) |
| Résolution géométrique (IFOV) | 1.7 mrad (Objectif standard), 0.7 mrad (Téléobjectif) |
| Fréquence de rafraîchissement | 27 Hz* |
| Résolution infrarouge | 320 x 240 pixels |
| IFOV SuperResolution | 1.1 mrad (Objectif standard), 0.4 mrad (Téléobjectif) |
| Résolution SuperResolution | 640 x 480 pixels |
| Sensibilité thermique | ˂ 40 mK |
| * Au sein de l’Union européenne, en dehors de 9 Hz | |
Mesure
| Précision | ±2 °C, ±2% de la valeur de mesure; (une valeur plus élevée s'applique) |
|---|---|
| Émissivité | 0.01 ... 1 |
| Étendue de mesure | -30 … +650°C |
| Température réfléchie | manuel |
| testo ε-Assist | Inclus dans la livraison |
Fonctions de mesure
| Fonction d'analyse | Jusqu’à 5 points de mesure individuels au
choix, détection des points chauds et froids,
Delta T, mesure de zone (min-max sur zone),
alarmes, isotherme |
|---|---|
| Mode « Solaire » manuel | Saisie de la valeurdu rayonnement solaire |
| Mode « Électricité » manuel | Saisie du courant, de la tension ou de la puissance |
| Mode « Humidité » manuel | Inclus dans la livraison |
| Mesure de l'humidité au moyen d'un hygromètre | Transmission automatique des valeurs de mesure du thermo-hygromètre testo 605i via Bluetooth (en option), Homologation radio dans les pays de l'UE, de l'EFTA, des USA, ainsi qu'au Canada, en Australie et en Turquie |
| IFOV warner | Inclus dans la livraison |
| testo ScaleAssist | Inclus dans la livraison |
| Mesure électrique au moyen de la pince ampèremétrique | Transmission automatique des valeurs de mesure de la pince ampèremétrique testo 770-3 via Bluetooth (en option), Homologation radio dans les pays de l'UE, de l'EFTA, des USA, ainsi qu'au Canada, en Australie et en Turquie |
| * Vous trouvez une vue d’ensemble des homologations radio dans les différents pays dans la zone de téléchargement de la page du produit concerné (www.testo.com). | |
Logiciel PC
| Configurations requises | Windows® 11 ; Windows® 10; Windows 8; Windows® 7 |
|---|---|
Caractéristiques physiques
| Dimensions | 171 X 95 X 236 mm |
|---|---|
| Poids | 824 g |
| Matériau du produit / du boîtier | PC - ABS |
| Montage sur trépied | 1/4" - 20UNC; Sangle de transport |
Alimentation en courant
| Type de pile | Accu Lithium-Ion à charge rapide, remplaçable sur site |
|---|---|
| Options de chargement | dans l'appareil / sur la station de chargement (option) |
| Fonctionnement sur secteur | oui |
| Autonomie | ≥ 5 h |
Normes
| Directives UE/CE | RED : 2014/53/UE; CEM : 2014/30/UE; WEEE : 2012/19/UE; RoHS : 2011/65/EU + 2015/863; REACH : 1907/2006 |
|---|---|
Données techniques générales
| Couleur du produit | Noir |
|---|---|
| Eclairage de l'écran | brillant / normal / sombre |
| Type d’écran | Écran tactile capacitif |
Données techniques générales
| Poids | 119 g |
|---|---|
| Dimensions | 20 X 24 X 140 mm (L x I x H) |
| Couleur du produit | Noir |
Données techniques générales
| Poids | 385 g |
|---|---|
| Dimensions | 80 X 90 X 75 mm (L x I x H) |
| Longueur de câble | 1 m |
| Couleur du produit | noir/orange |
Sets
Sets
testo 883-1 en kit – caméra thermique testo 883-1 avec objectifs 30° et 12° et des accessoires
:
0563 8830
0563 8830
CHF 5'315.00 CHF 5'745.50
1
Sets
:
0563 8836
0563 8836
CHF 5'315.00 CHF 5'745.50
1
Sets
testo 770-3 kit Premium
:
0590 7703 03
0590 7703 03
CHF 371.00 CHF 401.05
1
Accessoires
Accessoires
Accu supplémentaire pour la caméra thermique
:
0554 8831
0554 8831
Accessoires
Station de charge pour accumulateur, station de charge de table
:
0554 8801
0554 8801
CHF 293.00 CHF 316.75
1
Accessoires
Lentille de protection pour caméra thermique
:
0554 8805
0554 8805
CHF 364.00 CHF 393.50
1
Accessoires
testo ɛ-Marker, autocollants de référence pour déterminer l’émissivité et la température, 10 pièces
:
0554 0872
0554 0872
CHF 40.00 CHF 43.25
1
Accessoires
Ruban adhésif pour les mesures sur les surfaces réfléchissantes (rouleau, longueur : 10 m, largeur : 25 mm)
:
0554 0051
0554 0051
CHF 110.00 CHF 118.90
1
Accessoires
testo 605i - thermo-hygromètre à commande via Smartphone
:
0560 2605 02
0560 2605 02
CHF 132.00 CHF 142.70
1
Accessoires
Téléchargement gratuit : logiciel PC testo IRSoft
:
0501 8809
0501 8809
Accessoires
testo 770-3, pince ampèremétrique avec Bluetooth
:
0590 7703 02
0590 7703 02
CHF 297.00 CHF 321.05
1
Accessoires pour appareil de mesure
Accessoires pour appareil de mesure

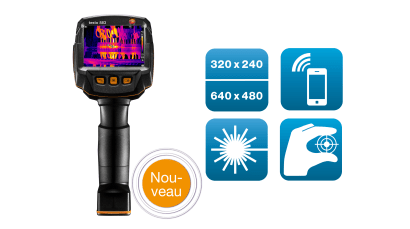

testo 883-2 – caméra thermique (320 x 240 pixels) avec objectif 42° et accessoires
:
0560 8836
0560 8836
CHF 4'135.00 CHF 4'469.95
1
Certificats
Certificats
Certificat d’étalonnage ISO pour la caméra thermique pour les points de mesure à 0 / +25 / +50 °C
:
0520 0489
0520 0489
Certificats
Certificat d’étalonnage ISO pour la caméra thermique pour les points de mesure à 0 / +100 / +200 °C
:
0520 0490
0520 0490
Certificats
Certificat d’étalonnage ISO pour la caméra thermique avec des points de mesure au choix dans la plage de -18 … +250 °C
:
0520 0495
0520 0495
Aperçu des applications
Maintenance préventive
Détection des vices de construction et assurance-qualité des travaux de construction
Conseils en énergie professionnels
Prévention de la formation de moisissures
Contrôle aisé des chauffages et des installations
Localisation d’une rupture de canalisation
Localisation des fuites sur les toits plats
Plus de fiabilité dans les activités d’assurance-qualité et de contrôle de la production
Détection des vices de construction et assurance-qualité des travaux de construction
Conseils en énergie professionnels
Prévention de la formation de moisissures
Contrôle aisé des chauffages et des installations
Localisation d’une rupture de canalisation
Localisation des fuites sur les toits plats
Plus de fiabilité dans les activités d’assurance-qualité et de contrôle de la production
Maintenance préventive
Idéal pour la détection précoce de pannes ou de défauts potentiels sur les installations et machines : détecter de manière fiable les augmentations de température avec une caméra thermique.
- Détecter rapidement les échauffements critiques (appelés « HotSpots ») au cours du fonctionnement
- Éviter des dommages et arrêts coûteux ainsi que des risques d’incendie sur les installations et machines
- Contrôler les armoires et connexions électriques ainsi que les installations photovoltaïques
- Évaluer les états d’échauffement des installations basse, moyenne et haute tension
- Détecter l’usure sur les machines
- Contrôler les moteurs, roulements, paliers, arbres
Détection des vices de construction et assurance-qualité des travaux de construction
- Découvrir sans contact les vices de construction, attester de la qualité et de la bonne réalisation de travaux de construction – à l’aide d’images thermiques
- Contrôler l’étanchéité à l’air des portes et fenêtres
- Trouver les problèmes d’isolation et les ponts thermiques sur l’enveloppe des bâtiments
- Détecter et visualiser les zones à risque de moisissures
Conseils en énergie professionnels
- Analyser l’enveloppe de bâtiments, évaluer l’efficacité énergétique, découvrir le potentiel d’économie d’énergie avec une caméra thermique de Testo
- Enregistrer et documenter les pertes d’énergie sur les bâtiments de manière simple
- Attester des défauts d’isolation ainsi que des ponts thermiques sans contact et les visualiser dans l’image infrarouge
- Localiser rapidement et de manière simple les défauts d’étanchéité dans les bâtiments neufs en association avec le test d’infiltrométrie
Prévention de la formation de moisissures
- Localiser rapidement et de manière aisée les zones à risque de moisissures : ces zones sont représentées en rouge sur l’écran de la caméra thermique lorsque cette dernière se trouve en mode « humidité »
Contrôle aisé des chauffages et des installations
- Contrôler les systèmes de chauffage et de climatisation : détecter rapidement et de manière simple les anomalies dans la répartition des températures avec une caméra thermique
- Localiser le parcours des boucles de chauffage des systèmes de chauffage par le sol
- Vérifier la présence de scories dans les radiateurs
- Mesurer les températures des canalisations montantes et descendantes
Localisation d’une rupture de canalisation
- Détecter une rupture de canalisation avec certitude à l’aide d’une caméra thermique – sans endommager inutilement les murs et le sol
- Localiser de manière précise les fuites des chauffages par le sol et d’autres tuyauteries difficiles d’accès, p. ex. de tuyaux encastrés
Localisation des fuites sur les toits plats
- Détecter les zones entièrement humides d’une toiture : grâce aux différences de température (telles qu’elles se présentent surtout sur les toits plats), les caméras thermiques montrent les zones du toit qui renferment de l’humidité ou présentent des dommages sur l’isolation
Plus de fiabilité dans les activités d’assurance-qualité et de contrôle de la production
- Une caméra thermique de Testo est utile pour le contrôle des processus et les activités d’assurance-qualité sur les produits
- Détecter rapidement et sans aucun contact les corps étrangers pénétrant dans les processus de production et les anomalies au niveau de la répartition de la chaleur sur les composants
- Surveiller rapidement et de manière simple le niveau de remplissage des réservoirs de liquide fermés
