testo 868s - Caméra thermique (160 x 120 pixels, App)

Réf. 0560 8684

1 299,00 €

avec TVA 1 558,80 €

Délai de livraison moyen 6 jours

Qualité d’image avec résolution infrarouge de 160 x 120 pixels (320 x 240 pixels avec la technologie testo SuperResolution)
Sensibilité thermique de 0,08 °C
Logiciel d’analyse gratuit pour la création de rapports professionnels
Détection automatique des points chauds et froids
Les images thermiques peuvent être enregistrées au format JPEG
App pour l’analyse et la création de rapports de mesure sur place

La caméra thermique testo 868s se distingue par ses performances de mesure professionnelles et sa manipulation aisée. Elle présente la meilleure qualité d'image de sa catégorie, intègre un appareil photo numérique et convainc grâce à ses fonctions intelligentes. Vous pouvez aisément transporter la caméra thermique dans la mallette fournie et l’avez toujours sous la main lorsque vous en avez besoin.

Qualité d’image avec résolution infrarouge de 160 x 120 pixels (320 x 240 pixels avec la technologie testo SuperResolution)

Détails

Description du produit

En la caméra thermique testo 868s, nous avons mis au point une caméra thermique permettant de travailler plus rapidement et avec plus de facilité sans renoncer à la technique d'image thermique professionnelle. Ses fonctions utiles vous permettent de créer des images infrarouges sans erreur et comparables de manière objective. Les fonctions IFOV Warner, testo ɛ-Assist et testo ScaleAssist vous permettent d’éviter des erreurs de mesure et de ne pas seulement régler aisément l’émissivité (ɛ) ainsi que la température réfléchie (RTC) mais aussi de régler de manière optimale l’échelle de couleur pour la thermographie des bâtiments.

La caméra thermique testo 868s - intelligente et connectée

La caméra thermique testo 868s permet une communication sans fil avec vos terminaux mobiles via WiFi. La testo Thermography App pour iOS et Android permet de générer des rapports directement sur place, de les envoyer et de les enregistrer en ligne et d’utiliser la tablette ou le Smartphone comme deuxième écran ou comme télécommande.

Domaines d'application de la caméra thermique testo 868s

Détecter des fuites, découvrir des connexions surchauffées, localiser des ponts thermiques ou détecter des vices de construction. La caméra thermique testo 868s a été développée pour des applications visant l'entretien quotidien et l'installation dans une entreprise artisanale ou industrielle. Elle vous permet de travailler de manière rapide et sûre pour détecter des vices et pour assurer la maintenance.

Prouesses technologiques de la caméra thermique testo 868s

Utilisation extrêmement simple, associée à une technique d'image thermique convaincante : la caméra thermique testo 868s convainc par les caractéristiques techniques suivantes :

Très bonne qualité d’image grâce à la haute résolution : 19 200 points de mesure de la température pour une thermographie précise. Résolution infrarouge de 160 x 120 pixels, étendue à 320 x 240 pixels avec la technologie SuperResolution intégrée
Visualiser les différences de température à partir de 0,08 °C
Générer des rapports directement sur place, les enregistrer en ligne et les envoyer par e-mail et utiliser les terminaux mobiles comme deuxième écran ou comme télécommande grâce à la testo Thermography App
Appareil photo numérique intégré pour la création d'images réelles parallèlement aux images thermiques
La détection automatique des points chauds et froids montre directement des états de température critiques
Le testo ScaleAssist règle automatiquement l’échelle de l’image thermique de manière optimale pour que vous puissiez créer des images thermiques sans erreur et comparables de manière objective, par exemple de l'isolation thermique de bâtiments
L’IFOV Warner permet de déterminer la distance de l'objet de mesure / la taille du spot de mesure et d’afficher le spot de mesure sur l’image thermique - ainsi vous évitez des erreurs de mesure car la caméra vous montre précisément ce que vous pouvez mesurer
Logiciel professionnel pour l'évaluation des images sur PC
Les images thermiques peuvent être enregistrées au choix au format JPEG

Contenu de la livraison

Caméra thermique testo 868s avec module radio pour WiFi, câble USB, bloc d'alimentation, batterie Lithium-Ion, logiciel professionnel IRSoft (téléchargement gratuit), 3 testo ε-Marker, instructions de mise en service, mode d'emploi abrégé, protocole d'étalonnage et mallette.

Guide pratique pour chauffagistes

Référence client

Données techniques

Conditions ambiantes
Température de service	-15 à +50 °C
Température de stockage	-30 à +60 °C
Humidité de l'air	20...80%Hr (sans rosée)
Indice de protection du boîtier (CEI 60529)	IP 54
Vibration	2G

Débit d'images visuel
Taille de l'image	5 MP
Distance de mise au point minimale	min. 0.5 m

Représentation de l'image
Type d’écran	8,9 cm (3,5") TFT, QVGA (320 x 240 pixels)
Possibilités d'affichage	Image IR / image réelle
Couleurs	4 (fer, arc-en-ciel HC, froid-chaud, gris)

Equipements de la caméra
Mode plein écran	Inclus dans la livraison
Enregistrer JPEG	Inclus dans la livraison
Streaming vidéo (via USB)	via Wifi avec l'application mobile testo Thermography
Objectif standard	31° x 23°
Appareil photo numérique	Inclus dans la livraison
Interfaces	USB 2.0 Micro B
WLAN Connectivity	Communication avec l’application mobile testo Thermography avec le module sans fil Wifi (UE, AELE, USA, AUS, CDN, TR)

Stockage d'images
Format de fichier des images individuelles	.bmt; Exportation possible au format .bmp; .png; .csv; .xls; .jpg
Mémoire de rechange	Mémoire interne (2,8 GB)

Débit d'images infrarouges
Bande spectrale	7,5 à 14 µm
Résolution infrarouge	160 x 120 pixels
Sensibilité thermique	<0.08 °C (80 mK)
Champ visuel	31° x 23°
Distance de mise au point minimale	<0.5 m
Résolution géométrique (IFOV)	3,4 mrad
Résolution SuperResolution	320 x 240 pixels
IFOV SuperResolution	2,1 mrad
Fréquence de rafraîchissement	9 Hz
Mise au point	Mise au point fixe

Mesure
Étendue de mesure	-30 ... +100 °C; 0... +650° C
Précision	± 2 °C, ± 2 % de la valeur de mesure
Émissivité	0.01 ... 1
Température réfléchie	manuel
testo ε-Assist	Inclus dans la livraison

Fonctions de mesure
Fonction d'analyse	Mesure de points moyens, reconnaissance du point chaud / froid, Delta T
IFOV warner	Inclus dans la livraison
testo ScaleAssist	Inclus dans la livraison

Logiciel PC
Configurations requises	Windows 10; Windows® 8.1

Caractéristiques physiques
Dimensions	219 x 96 x 95 mm
Poids	510 g
Matériau du produit / du boîtier	PC - ABS

Alimentation en courant
Type de pile	Accu Lithium-Ion à charge rapide, remplaçable sur site
Autonomie	4.0 h
Fonctionnement sur secteur	oui

Normes / Garantie
Directives UE/CE	EMC : 2014/30/EU; RED : 2014/53/EU

Données techniques générales
Couleur du produit	Noir
Eclairage de l'écran	brillant / normal / sombre

Accessoires

Station de charge pour accumulateur, station de charge de table pour l’optimisation du temps de charge

Référence: 0554 1103

48,25 €

avec TVA 57,90 €

testo ɛ-Marker, autocollants de référence pour déterminer l’émissivité et la température, 10 pièces

Référence: 0554 0872

29,50 €

avec TVA 35,40 €

Ruban adhésif pour les mesures sur les surfaces réfléchissantes (rouleau, longueur : 10 m, largeur : 25 mm)

Référence: 0554 0051

84,00 €

avec TVA 100,80 €

Téléchargement gratuit : logiciel PC testo IRSoft

Référence: 0501 8809

Accu supplémentaire, accumulateur au Lithium-Ion pour une plus grande autonomie

Référence: 0554 8721

35,00 €

avec TVA 42,00 €

Applications

Aperçu des applications

Maintenance préventive

Détection des vices de construction et assurance-qualité des travaux de construction

Contrôle aisé des chauffages et des installations

Localisation d’une rupture de canalisation

Localisation des fuites sur les toits plats

Maintenance préventive

Idéal pour la détection précoce de pannes ou de défauts potentiels sur les installations et machines : détecter de manière fiable les augmentations de température avec une caméra thermique.

Détecter rapidement les échauffements critiques (appelés « HotSpots ») au cours du fonctionnement
Éviter des dommages et arrêts coûteux ainsi que des risques d’incendie sur les installations et machines

Maintenance électrique

Contrôler les armoires et connexions électriques ainsi que les installations photovoltaïques
Évaluer les états d’échauffement des installations basse, moyenne et haute tension

Maintenance mécanique

Détecter l’usure sur les machines
Contrôler les moteurs, roulements, paliers, arbres

Détection des vices de construction et assurance-qualité des travaux de construction

Découvrir sans contact les vices de construction, attester de la qualité et de la bonne réalisation de travaux de construction – à l’aide d’images thermiques
Contrôler l’étanchéité à l’air des portes et fenêtres
Trouver les problèmes d’isolation et les ponts thermiques sur l’enveloppe des bâtiments
Détecter et visualiser les zones à risque de moisissures

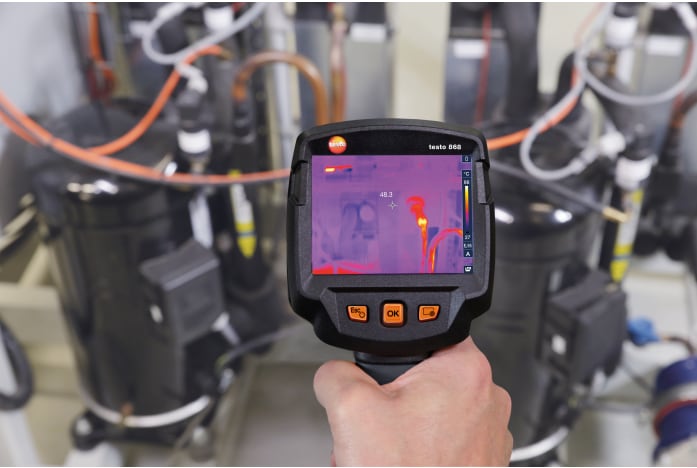

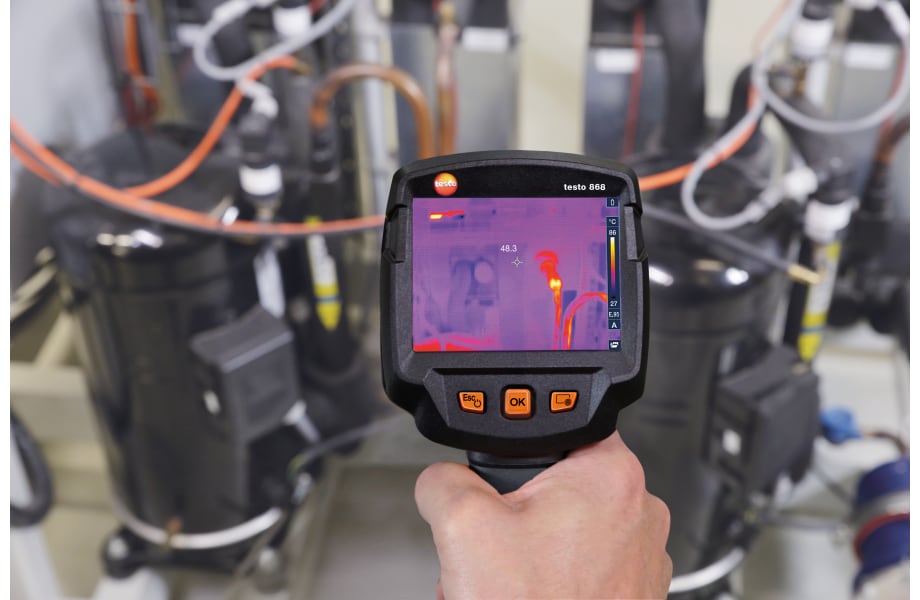

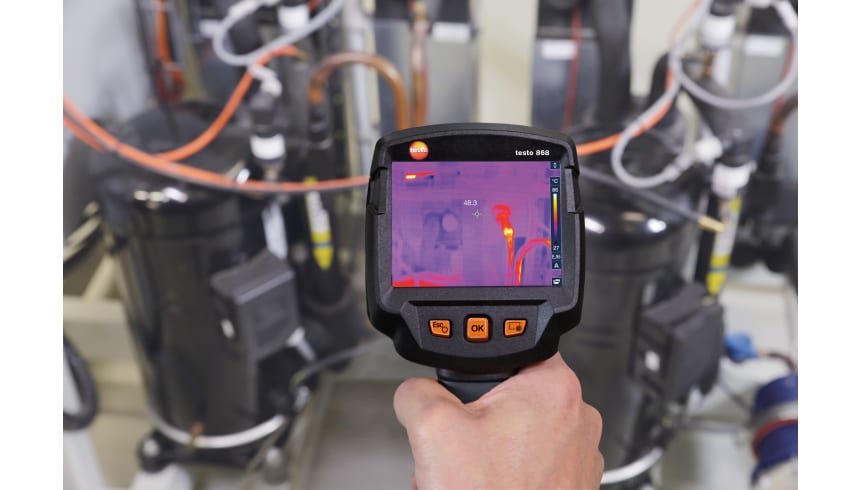

Contrôle aisé des chauffages et des installations

Contrôler les systèmes de chauffage et de climatisation : détecter rapidement et de manière simple les anomalies dans la répartition des températures avec une caméra thermique
Localiser le parcours des boucles de chauffage des systèmes de chauffage par le sol
Vérifier la présence de scories dans les radiateurs
Mesurer les températures des canalisations montantes et descendantes

Localisation d’une rupture de canalisation

Détecter une rupture de canalisation avec certitude à l’aide d’une caméra thermique – sans endommager inutilement les murs et le sol
Localiser de manière précise les fuites des chauffages par le sol et d’autres tuyauteries difficiles d’accès, p. ex. de tuyaux encastrés

Localisation des fuites sur les toits plats

Détecter les zones entièrement humides d’une toiture : grâce aux différences de température (telles qu’elles se présentent surtout sur les toits plats), les caméras thermiques montrent les zones du toit qui renferment de l’humidité ou présentent des dommages sur l’isolation
