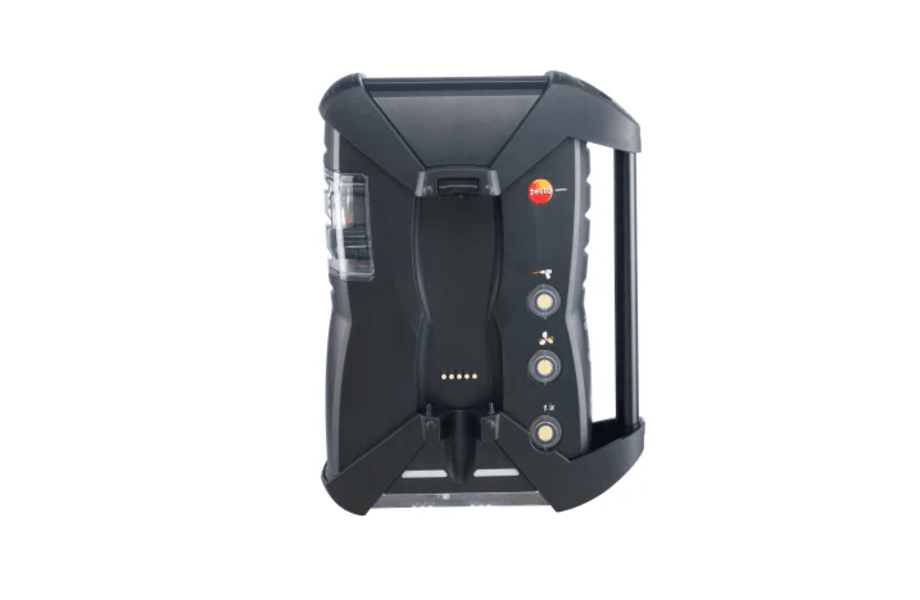

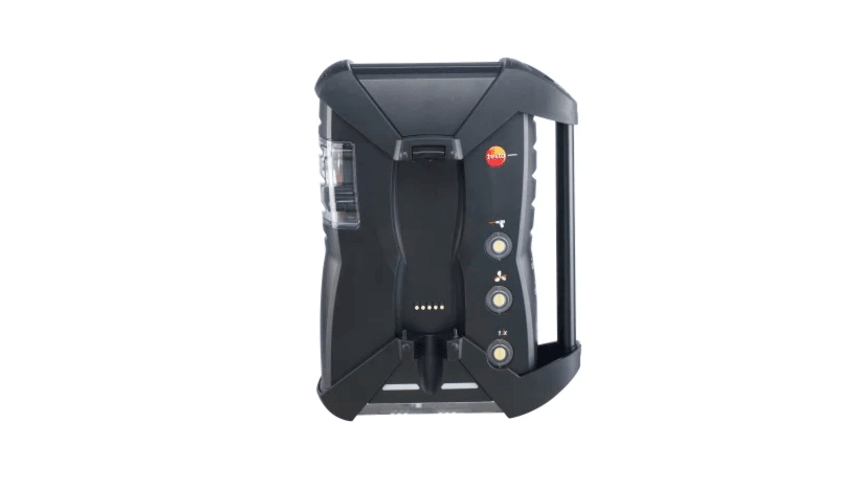

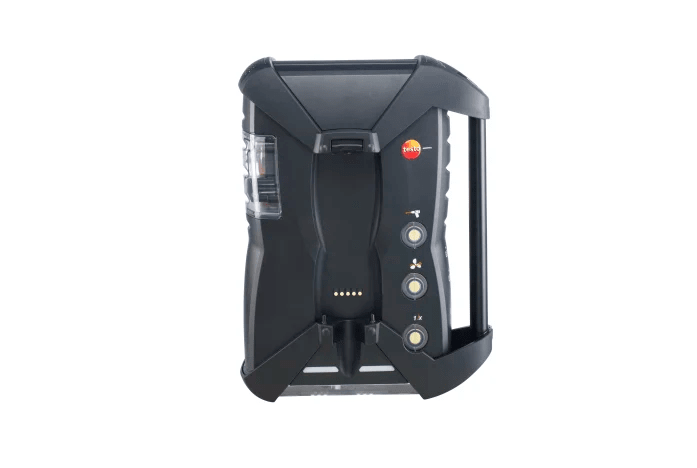

testo 350 - Coffret d’analyse pour système d’analyse de combustion

Réf.  0632 3510

  • Une plage de mesure étendue permet de mesurer sans aucune limite toutes les concentrations en gaz, même les plus élevées

  • Remplacement aisé des capteurs de gaz et disponibilité rapide

  • Boîtier fermé avec protection intégrée contre les chocs, permettant son utilisation dans des conditions difficiles

  • Traitement automatique des programmes de mesure pendant des périodes prolongées

L’analyseur de combustion testo 350 satisfait aux exigences les plus élevées des mesures des gaz de combustion industriels : manipulation aisée, technique de mesure précise et conception robuste convainquent dans la pratique – jour après jour. Ce coffret d’analyse peut être doté de jusqu’à six capteurs de gaz. Parmi ceux-ci, cinq capteurs de gaz sont disponibles en option, vous permettant de choisir librement les cellules souhaités entre CO, NO, NO2, SO2, H2S, CxHy ou CO2.

Cet appareil de mesure a besoin d’une sonde pour l'utiliser

Cliquez ici pour choisir les sondes.

1 292,00 €
1 550,40 € avec TVA

Description du produit

Idéal pour des analyses de combustion professionnelles et la mesure des gaz de combustion industriels : L’analyseur de combustion testo 350 remplit de nombreuses tâches de mesure et d’analyse, séduit sur le long terme grâce à son design adapté aux conditions industrielles et convient également pour les enregistrements de données complexes.

 L’analyseur de combustion testo 350 se compose de deux unités

  • L’unité de contrôle pour le système d’analyse de combustion testo 350 (produit séparé) et son écran graphique détaillé vous permet de gérer les analyses de combustion de gaz. Sa manipulation est très simple : Les applications Brûleurs, Turbines à gaz et Moteurs, ainsi que des applications définies par l’utilisateur sont disponibles dans le menu. Des indications apparaissant à l’écran vous guident pas-à-pas tout au long de la mesure souhaitée et simplifient les étapes de travail jusqu’au début de la mesure, vous faisant gagner du temps et facilitant votre travail. L’unité de contrôle vous permet en outre de commander le coffret d’analyse à distance, lorsque le conduit de fumées et l’unité de contrôle sont placés à des endroits différents – une caractéristique particulièrement utile pour les mesures des gaz de combustion sur les grandes installations.
  • Le coffret d’analyse pour le système d’analyse de combustion testo 350 est requis pour procéder à la mesure des gaz de combustion car c’est lui qui contient l’ensemble des capteurs et le circuit électronique. De série, le coffret d’analyse testo 350 est doté d’un capteur de gaz O2, mais au moins un autre capteur doit y être raccordé pour la mise en service (fonctionnement possible jusqu’à 6 capteurs max.). Pour le raccordement des capteurs en option, vous avez le choix entre des capteurs de gaz pour CO, CO2, NO, NO2, SO2, H2S ou CxHy.
    Une plage de mesure étendue permet de mesurer sans aucune limite toutes les concentrations en gaz, même les plus élevées. Pour protéger les cellules, l’étendue de mesure peut être automatiquement étendue (dilution) lorsque les concentrations en gaz sont inhabituellement élevées. L’étendue de mesure d’un capteur choisi peut être étendue avec un facteur déterminé. L’ouverture d’un couvercle d’accès dans le bas de l’appareil garantit un accès aisé à toutes les pièces essentielles et consommables, telles que les pompes et filtres, permettant à l’utilisateur de les nettoyer ou remplacer. L’analyseur de combustion testo 350 est en outre doté de nombreuses fonctions de diagnostic de l’appareil. Les messages de l’appareil sont affichés en texte clair, ce qui les rend aisément compréhensibles. L’état actuel de l’analyseur de combustion reste affiché en permanence.
    Le coffret d’analyse peut être commandé par l’unité de contrôle, mais également via une connexion directe à un PC / Notebook (via USB, Bluetooth® 2.0 ou CANCase). Après la programmation, le coffret d’analyse peut procéder à des mesures de manière autonome et enregistrer les résultats. Un transfert des données de mesure entre le coffret d’analyse et l’unité de contrôle est également possible.

Mesures des gaz de combustion industriels au moyen de l’analyseur de combustion testo 350

L’analyseur de combustion testo 350 a été spécialement développé pour répondre aux exigences pratiques des mesures des émissions industrielles. L’onglet Applications vous en apprend plus sur :
  • Mesure des émissions sur les moteurs industriels
  • Mesure des émissions sur les brûleurs
  • Mesure des émissions sur les turbines à gaz
  • Mesure des émissions des processus thermiques



Contenu de la livraison

Coffret d’analyse testo 350 avec capteur O2, y compris capteur de pression différentielle, entrée pour sonde de température de type K NiCr-Ni et de type S, Pt10Rh-Pt, raccord pour bus de données Testo, accumulateur, sonde d’air de combustion (CTN) intégrée, entrée de déclenchement, mémoire de données de mesure, interface USB, kit de sangle de transport pour le coffret d'analyse et l'unité de contrôle testo 350.
Température - CTN

Étendue de mesure

-20 à +50 °C

Précision

±0,2 °C (-10 à +50 °C)

Résolution

0,1 °C (-20 à +50 °C)

Sonde de température ambiante

Température - TC de type K (NiCr-Ni)

Étendue de mesure

-200 à +1370 °C

Précision

±0,4 °C (-100 à +200 °C)

±1 °C (-200 à -100,1 °C)

±1 °C (200,1 à +1370 °C)

Résolution

0,1 °C (-200 à +1370 °C)

Température - TC de type S (Pt10Rh-Pt)

Étendue de mesure

0 à +1760 °C

Précision

±1 °C (0 à +1760 °C)

Résolution

0,1 °C (0 à +1760 °C)

Pression différentielle - piézorésistif

Étendue de mesure

-40 à +40 hPa

-200 à +200 hPa

Précision

±1,5 % v.m. (-40 à -3 hPa)

±1,5 % v.m. (+3 à +40 hPa)

±0,03 hPa (-2,99 à +2,99 hPa)

±1,5 % v.m. (-200 à -50 hPa)

±1,5 % v.m. (+50 à +200 hPa)

±0,5 hPa (-49,9 à +49,9 hPa)

Résolution

0,01 hPa (-40 à +40 hPa)

0,1 hPa (-200 à +200 hPa)

Pression absolue

Étendue de mesure

600 à +1150 hPa

Précision

±10 hPa

Résolution

1 hPa

en option lorsqu’un capteur IR est fourni

O₂ dans gaz de fumée

Étendue de mesure

0 à +25 %vol

Précision

±0,8% val.fin. (0 à +25 %vol)

Résolution

0,01 %vol (0 à +25 %vol)

Temps de réponse t₉₀

20 s (t95)

CO dans gaz de fumée (avec compensation H₂)

Étendue de mesure

0 à +10000 ppm

Précision

±5 % v.m. (+200 à +2000 ppm)

±10 % v.m. (+2001 à +10000 ppm)

±10 ppm (0 à +199 ppm)

Résolution

1 ppm (0 à +10000 ppm)

Temps de réponse t₉₀

40 s

Indication du H₂ à titre indicatif uniquement

COlow dans gaz de fumée

Étendue de mesure

0 à 500 ppm

Précision

±5 % v.m. (+40 à +500 ppm)

±2 ppm (0 à +39,9 ppm)

Résolution

0,1 ppm (0 à +500 ppm)

Temps de réponse t₉₀

40 s

Indication du H₂ à titre indicatif uniquement

NO dans gaz de fumée

Étendue de mesure

0 à +4000 ppm

Précision

±5 % v.m. (+100 à +1999 ppm)

±10 % v.m. (+2000 à +4000 ppm)

±5 ppm (0 à +99 ppm)

Résolution

1 ppm (0 à +4000 ppm)

Temps de réponse t₉₀

30 s

NOlow dans gaz de fumée

Étendue de mesure

0 à +300 ppm

Précision

±5 % v.m. (+40 à +300 ppm)

±2 ppm (0 à +39,9 ppm)

Résolution

±0,1 ppm (0 à +300 ppm)

Temps de réponse t₉₀

30 s

NO₂ dans gaz de fumée

Étendue de mesure

0 à +500 ppm

Précision

±5 % v.m. (+100 à +500 ppm)

±5 ppm (0 à +99,9 ppm)

Résolution

0,1 ppm (0 à +500 ppm)

Temps de réponse t₉₀

40 s

SO₂ dans gaz de fumée

Étendue de mesure

0 à +5000 ppm

Précision

±5 % v.m. (+100 à +2000 ppm)

±10 % v.m. (+2001 à +5000 ppm)

±5 ppm (0 à +99 ppm)

Résolution

1 ppm (0 à +5000 ppm)

Temps de réponse t₉₀

30 s

Détermination de l’efficacité, Eta (calculé)

Étendue de mesure

0 à +120 %

Résolution

0,1 % (0 à +120 %)

Pertes par les fumées (calculée)

Étendue de mesure

0 à +99,9 %

Résolution

0,1 % (0 à +99,9 %)

Point de rosée des gaz de combustion (calculé)

Étendue de mesure

0 à +99,9 °Ctd

Résolution

0,1 °Ctd (0 à +99,9 °Ctd)

Détermination du CO₂ (calculé de l’O₂)

Étendue de mesure

0 à CO₂ max

Précision

Calcul en standard sur l’O₂ ±0,2 %vol

Résolution

0,01 %vol

H₂S dans gaz de fumée

Étendue de mesure

0 à +300 ppm

Précision

±5 % v.m. (+40 à +300 ppm)

±2 ppm (0 à +39,9 ppm)

Résolution

0,1 ppm (0 à +300 ppm)

Temps de réponse t₉₀

35 s

CO₂ dans gaz de fumée - NDIR

Étendue de mesure

0 à +50 %vol

Précision

±0,3 %vol + 1 % v.m. (0 à 25 %vol)

±0,5 %vol + 1,5 % v.m. (25 à 50 %vol)

Résolution

0,01 %vol (0 à 25 %vol)

0,1 %vol (> 25 %vol)

Temps de réponse t₉₀

10 s

Ecoulement / débit volumétrique

Étendue de mesure

0 à +40 m/s

Résolution

0,1 m/s (0 à +40 m/s)

Méthane (CH₄)

Étendue de mesure

100 à 40000 ppm

Précision

< 400 ppm (100 à 4000 ppm)

< 10 % v.m. (> 4000 ppm)

Résolution

10 ppm

Teneur min. en O₂ dans les gaz de fumées

2 % + (2 x mV méthane)

Temps de réponse t₉₀

< 40 s

Facteur de réponse

1

La limite inférieure d’explosivité (LIE) doit être respectée.
Le capteur HC est étalonné en usine pour le méthane. Il peut être étalonné pour un autre gaz (propane ou butane) par l’utilisateur.

Propane (C₃H₈)

Étendue de mesure

100 à 21000 ppm

Précision

< 400 ppm (100 à 4000 ppm)

< 10 % v.m. (> 4000 ppm)

Résolution

10 ppm

Teneur min. en O₂ dans les gaz de fumées

2 % + (5 x mV propane)

Temps de réponse t₉₀

< 40 s

Facteur de réponse

1,5

La limite inférieure d’explosivité (LIE) doit être respectée.
Le capteur HC est étalonné en usine pour le méthane. Il peut être étalonné pour un autre gaz (propane ou butane) par l’utilisateur.

Butane (C₄H₁₀)

Étendue de mesure

100 à 18000 ppm

Précision

< 400 ppm (100 à 4000 ppm)

< 10 % v.m. (> 4000 ppm)

Résolution

10 ppm

Teneur min. en O₂ dans les gaz de fumées

2 % + (6,5 x mV butane)

Temps de réponse t₉₀

< 40 s

Facteur de réponse

2

La limite inférieure d’explosivité (LIE) doit être respectée.
Le capteur HC est étalonné en usine pour le méthane. Il peut être étalonné pour un autre gaz (propane ou butane) par l’utilisateur.

Données techniques générales

Dimensions

330 x 128 x 438 mm

Température de service

-5 à +45 °C

Boîtier

ABS

Indice de protection

IP 40

Type de pile

Pile Lithium

Autonomie

5 h

Alimentation en courant

Bloc d’alimentation AC, 100 V ... 240V (50 ...60 Hz)

Entrée de tension DC

11V ... 40V

Calcul du point de rosée

0 °Ctd; 99 °Ctd

Charge en poussière max.

20 g/m³ de poussières dans le gaz de combustion

Dépression max. gaz de combustion

-300 mbar

Surpression max. gaz de combustion

50 mbar

Entrée de déclenchement

Tension de 5 ... 12 Volt (flancs ascendant ou descendant) ; largeur d’impulsions > 1 sec. ; charge : 5 V/max, 5 mA, 12 V/max. 40 mA

Humidité max. admissible

+70 °C (température du point de rosée sur l’entrée de gaz de mesure du coffret d’analyse)

Longueur de tuyau

max. 16.2 m (correspond à cinq rallonges pour tuyau de sonde)

Débit de pompage

1 l/min. avec contrôle du débit

Mémoire maximum

250 000 valeurs de mesure

Température de stockage

-20 à +50 °C

Poids

4800 g

Sondes de combustion

189,00 €
226,80 € avec TVA
Préfiltres de rechange (x 2)

Référence: 0554 3372

99,00 €
118,80 € avec TVA
Filtres de rechange (x10)

Référence: 0554 3385

22,00 €
26,40 € avec TVA
325,00 €
390,00 € avec TVA
452,00 €
542,40 € avec TVA

Sondes de température

Sonde d'air comburant 60 mm

Référence: 0600 9797

114,00 €
136,80 € avec TVA

Sondes industrielles

Rallonge, longueur 5 m

Référence: 0409 0063

89,00 €
106,80 € avec TVA

Référence: 0516 7600

75,00 €
90,00 € avec TVA

Tube de Pitot

Tuyau silicone, long. 5 m

Référence: 0554 0440

43,00 €
51,60 € avec TVA
121,00 €
145,20 € avec TVA
345,00 €
414,00 € avec TVA

Accessoires

194,00 €
232,80 € avec TVA
Sangle pour coffret d'analyse

Référence: 0554 0434

74,00 €
88,80 € avec TVA
Filtres de remplacement (paquet de 20)

Référence: 0554 3381

62,00 €
74,40 € avec TVA
Filtre NO

Référence: 0554 4150

98,00 €
117,60 € avec TVA

Imprimante et accessoires

240,00 €
288,00 € avec TVA
26,00 €
31,20 € avec TVA

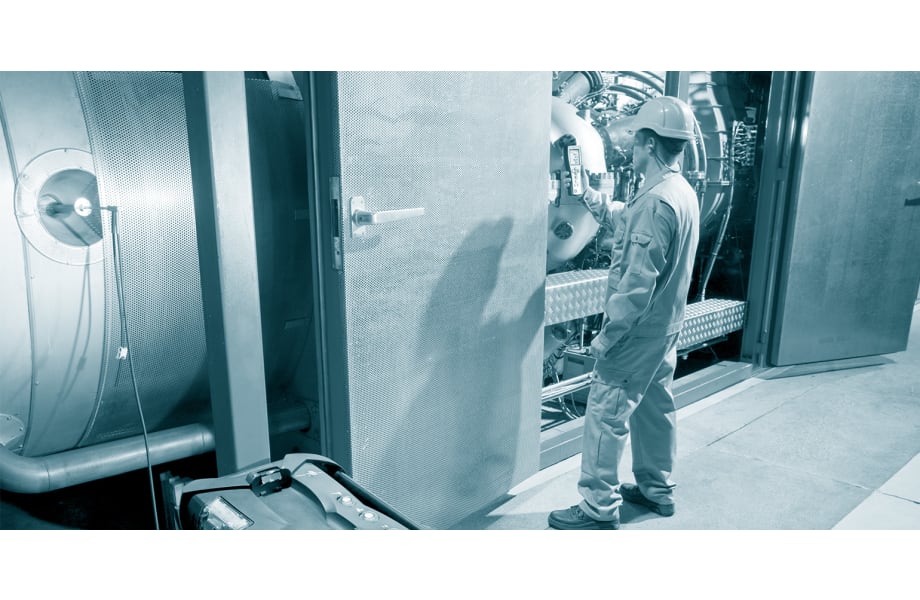

Mesures de service sur les turbines à gaz

Les turbines à gaz sont sujettes à des limites définies pour les gaz de combustion qui doivent être respectées pendant le fonctionnement et, en fonction de la taille de l'installation, doivent également être contrôlées régulièrement. Après la mise en service et les travaux d'entretien, les émissions de l'installation sont contrôlées en fonction des limites prescrites ainsi que des spécifications du fabricant et le contrôle est documenté le cas échéant.

La mesure des émissions pendant les travaux de contrôle et de réglage réalisés sur les turbines à gaz LowNOx requiert une très grande précision en raison des faibles concentrations en NO. Grâce à la combinaison d'un capteur NO2 et d'un capteur NOlow spécial d'une résolution de 0,1 ppm, l’analyseur de combustion portable testo 350 satisfait parfaitement à ces exigences. En outre, le système de préparation des gaz intégré et la sonde de combustion spéciale avec tuyau spécial breveté offrent une protection contre les absorptions de NO2 et rendent les valeurs de mesure comparables entre elles, indépendamment de la date et des conditions ambiantes.

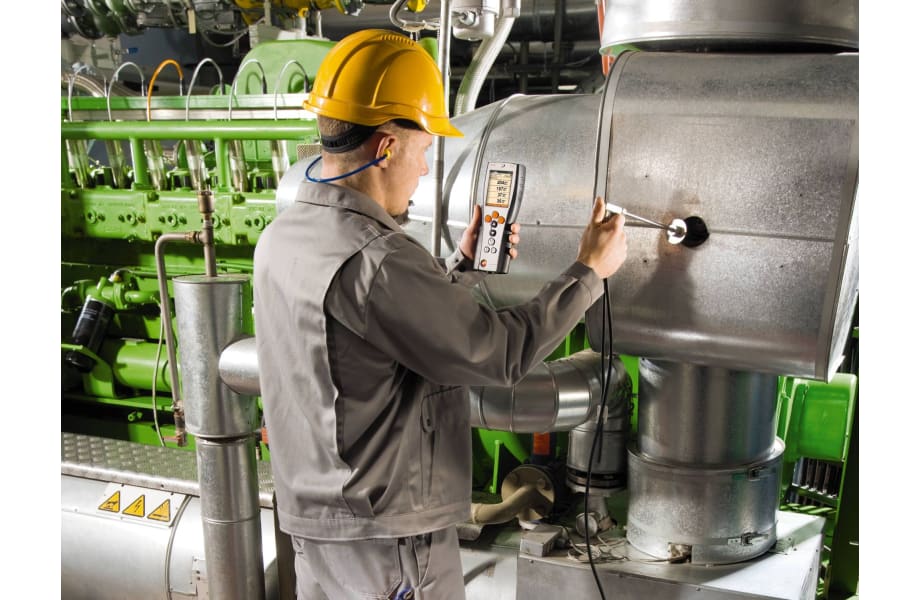

Mesures de service sur les moteurs industriels

L’analyseur de combustion testo 350 est un outil important pour le réglage optimal d’un moteur à gaz ou diesel. Le testo 350 est p.ex. utilisé pour la mise en service, aux intervalles de maintenance régulière ou pour le dépannage en cas de processus instable. La mesure des gaz d’échappement est nécessaire pour régler le moteur sur les paramètres de fonctionnement optimaux et pour respecter les règlements relatifs aux valeurs limites en vigueur - cela exige souvent des mesures pendant plusieurs heures. Les teneurs en NO2 dans les gaz d'échappement des moteurs, élevées et variables, requièrent tout particulièrement des mesures séparées du NO et du NO2 de manière à afficher la valeur NOx réelle du moteur avec une grande précision. Le système intégré pour la préparation des gaz et la sonde de combustion spéciale pour moteurs industriels, dotée d'un tuyau spécial breveté, offrent une protection contre les absorptions de NO2 et de SO2 et permettent une comparaison des valeurs entre elles indépendamment de la date et des conditions ambiantes.

Mesures de service sur les systèmes de traitement des gaz d’échappement

Des limites restrictives rendent nécessaire une détermination fiable des grandeurs caractéristiques d'un gaz d'échappement au moyen d'un analyseur de combustion portatif en amont et en aval du système de traitement des gaz d'échappement. Outre la recherche régulière de dommages mécaniques ou de saletés, la mesure des gaz d’échappement fournit des informations sur l'efficacité ou la capacité de fonctionnement d'une installation.

La fonction de bus de l'analyseur de combustion testo 350 permet, p.ex., de mesurer simultanément les gaz d'échappement en amont et en aval d’un système de traitement des gaz d'échappement – permettant ainsi une évaluation rapide et aisée de l'installation et de voir une altération de l'installation grâce au protocole de mesure.

Analyse de l’atmosphère gazeuse (processus thermiques)

L’analyse de combustion est utilisée pour le contrôle de processus thermiques dans les installations de combustion telles que les fours continus de l'industrie du verre, de la céramique et du ciment ou encore dans les fours de fusion, les fours de trempe etc. Lors de tels processus, certaines substances des matières utilisées dans le processus peuvent arriver dans les gaz de combustion ce qui augmente les émissions habituelles d’une combustion. A l’inverse, il est possible que les polluants contenus dans les gaz viennent se fixer sur les matériaux traités.

L’analyseur de combustion testo 350 permet de poursuivre deux objectifs essentiels. La surveillance de l'atmosphère gazeuse spécifique au processus doit garantir une qualité optimale des produits. L'analyse des gaz fournit des informations sur les mesures techniques, telles que la conception de l'enceinte du four, le guidage de la flamme, la température du combustible et celle du four, ou encore l'alimentation en air de combustion. En même temps, l'analyse des gaz permet un fonctionnement optimal de l'installation en matière de coûts d'exploitation et de sécurité.

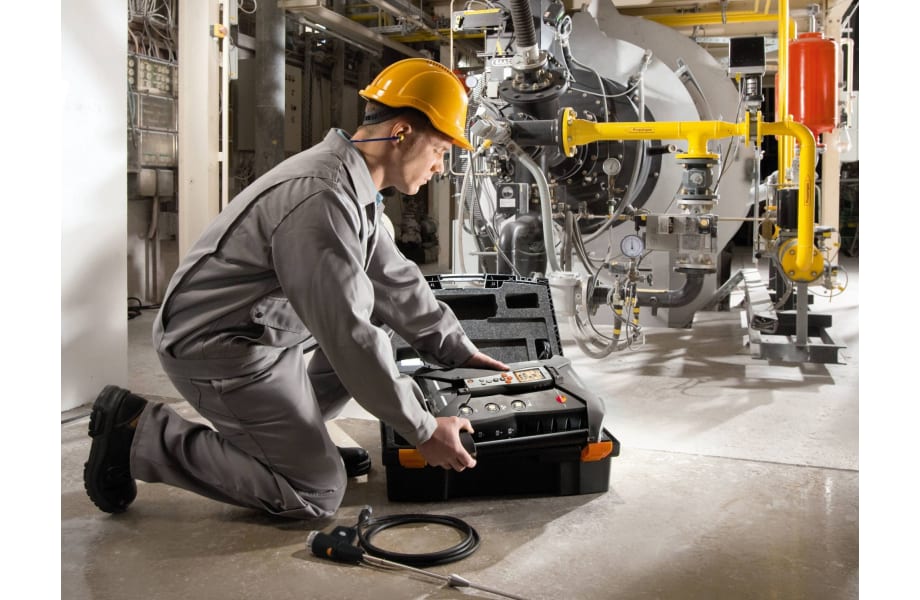

Mesure de service sur les brûleurs industriels

Peu importe à quelle fin l'installation de combustion sera utilisée, que ce soit pour le chauffage, la production d'énergie électrique, de vapeur ou d'eau chaude, la fabrication ou le traitement de surface de certains matériaux ou l'incinération de déchets et matériaux usagés - dans tous les cas, il est important de connaître la composition du combustible et de l'air de combustion, ainsi que leur rapport réciproque, pour garantir une combustion idéale. Même la façon de mélanger l’un à l’autre est déterminante. Un appareil de mesure portatif permet d’analyser tous les gaz importants et d’obtenir ainsi des processus de combustion optimaux.

L’utilisation d’un analyseur de combustion portatif sert à vérifier si une installation de combustion fonctionne avec le meilleur rendement possible et dans le respect de l’environnement. C’est-à-dire qu’une installation de combustion doit être réglée sur sa plage de travail optimale pour respecter les limites d'émission prescrites ou rester au-dessous de celles-ci et pour garantir en même temps une efficacité maximale de la combustion. Précis et parfaitement adapté aux environnements difficiles, l'analyseur de combustion testo 350 peut être utilisé non seulement pour les premières mises en service, mais aussi pour les analyses de gaz récurrentes pendant le fonctionnement.

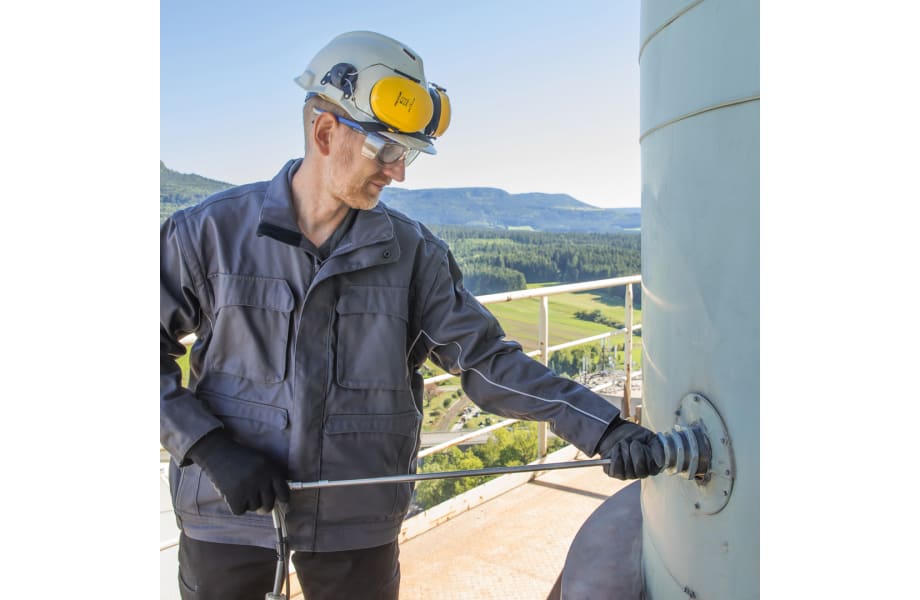

Mesure officielle des émissions (Compliance Testing)
