열화상 기초: 신뢰할 수 있는 열화상 이미지가 만들어지는 원리
신뢰할 수 있는 열화상 촬영은 세 가지 요소를 일관되게 다룰 때 이루어집니다. 방사율(ε)과 반사 온도(RTC)와 같은 올바른 측정 매개변수, 대상물 크기와 측정 거리(IFOV)의 적절한 관계, 그리고 재현 가능한 촬영 조건(초점, 스케일, 환경)입니다. 바로 이러한 요소들이 열화상 이미지가 단순히 "보기 좋은지" 아니면 실제로 신뢰할 수 있는 측정값을 제공하는지를 결정합니다.
정확한 열화상 촬영을 위한 가장 중요한 요소는 무엇인가?
가장 중요한 요소는 방사율(ε), 반사 온도(RTC), 그리고 대상물 크기에 대한 측정 거리(IFOV)입니다. 이러한 매개변수를 적절히 설정하면 특히 반사가 큰 표면과 작은 대상물(예: 단자, 커넥터, 얇은 배관)에서 발생하는 체계적인 측정 오류를 줄일 수 있습니다. 또한 초점, 일관된 색상 스케일, 안정적인 측정 환경은 시간과 측정 지점에 걸친 비교 가능성을 보장합니다.

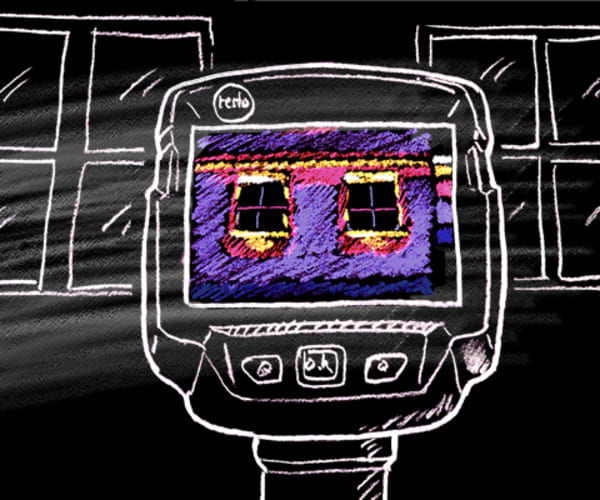

열화상 카메라는 어떻게 작동하나요?
카메라는 시야에서 방출되는 복사 에너지를 측정하고 이를 통해 표면 온도를 산출합니다. 표면 "뒤쪽"(예: 벽 뒤)의 온도는 측정하지 않으며, 적절한 매개변수 설정 없이는 반사율이 높은 재질에서 신뢰할 수 있는 절대 온도를 제공하지 않습니다.
카메라가 정확히 측정하는 것과 측정하지 않는 것
카메라는 시야에서 방출되는 복사 에너지를 측정하고 이를 통해 표면 온도를 산출합니다. 표면 "뒤쪽"(예: 벽 뒤)의 온도는 측정하지 않으며, 적절한 매개변수 설정 없이는 반사율이 높은 재질에서 신뢰할 수 있는 절대 온도를 제공하지 않습니다.
IR 신호에서 열화상 이미지까지
검출기(일반적으로 마이크로볼로미터)에서는 입사되는 적외선 방사가 센서 소자의 전기 저항을 변화시킵니다. 전자 장치는 이러한 신호를 온도 값으로 변환하여 열화상 이미지로 시각화합니다. 색상 스케일은 물리적 측정이 아니라 시각화를 위한 것이므로, 보고서에서는 스케일 선택과 비교 가능성을 명확히 고려해야 합니다.
측정 매개변수 올바르게 설정하기: 방사율, RTC 및 환경적 영향
열화상 촬영은 많은 경우 매개변수 설정의 문제입니다. 특히 전기 및 산업용 열화상 촬영에서는 ε와 RTC에 대한 잘못된 가정이나 불안정한 측정 환경(외풍, 먼지, 연기)으로 인해 가장 큰 오차가 발생합니다.
방사율은 표면이 열복사를 얼마나 효과적으로 방출하는지를 나타냅니다. 실무에서는 눈에 보이는 색상보다 재질, 표면 상태(매끄러움/거칠기), 산화 여부가 더 중요합니다. 광택이 있는 금속 표면은 대개 ε가 낮고 주변 복사를 반사하므로, 보정 없이는 카메라가 실제 표면 온도가 아니라 "반사되는 것"을 측정하게 됩니다.
RTC는 측정 대상물에 반사로 나타나는 주변 환경의 유효 온도입니다. 표면의 반사율이 높을수록, 그리고 주변 환경의 온도 차이(예: 따뜻한 사람, 기계, 라디에이터)가 클수록 RTC가 측정값에 미치는 영향은 더 커집니다. 따라서 재현 가능한 측정을 위해서는 일관된 절차(측정 위치, 시야각, 차폐/기준)가 필수적입니다.

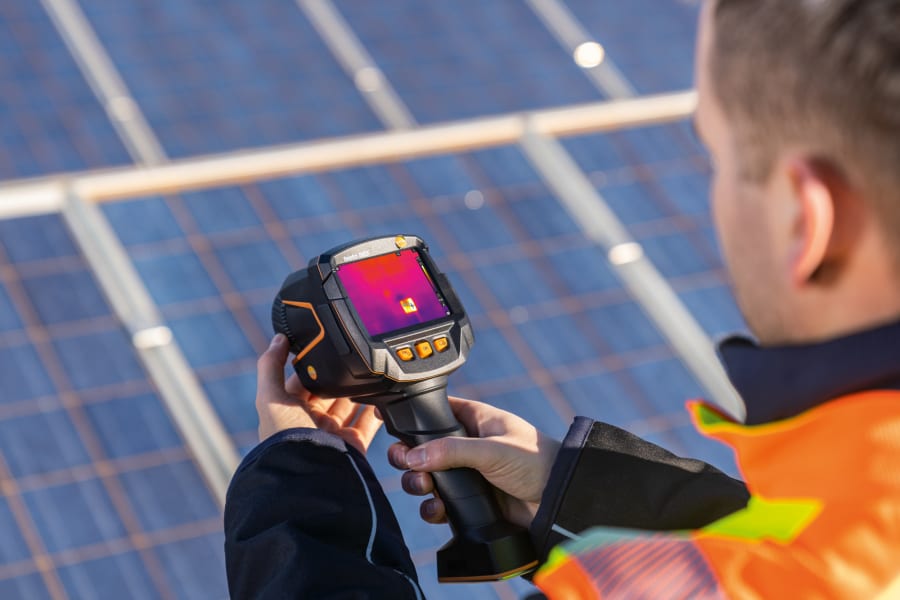

외풍은 표면을 냉각시켜 해석을 왜곡할 수 있습니다. 입자나 증기(예: 먼지, 연기)는 IR 방사를 흡수하거나 자체적으로 방출할 수 있으며, 이는 공기의 IR "투과성"을 감소시키고 열화상 이미지를 변화시킵니다. 따라서 실무에서는 측정 환경이 눈에 띄게 "변동"하는 경우, 촬영 조건을 문서화하고 가능하면 안정화해야 합니다.

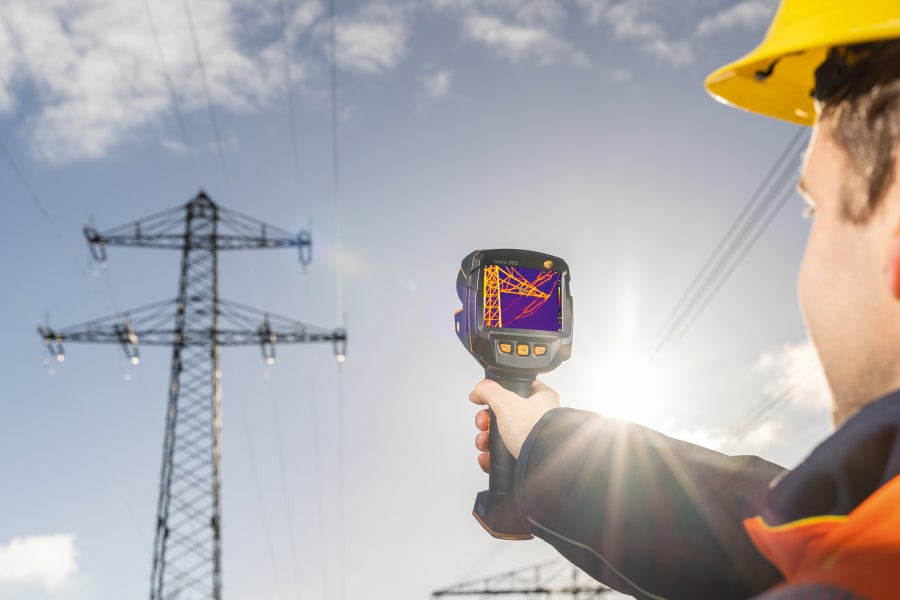

측정 거리 및 IFOV: 대상물 크기, 픽셀 및 측정 스팟
측정 거리는 열화상 이미지에서 대상물이 얼마나 크게 표시되는지를 결정합니다. 대상물이 픽셀 크기에 비해 너무 작으면 대상물과 배경이 혼합된 픽셀이 생성되어, 측정값이 물리적으로 불가피하게 "평균화"됩니다.
실무 규칙: 대상물은 픽셀 하나보다 명확히 커야 함
확실한 실무 규칙은 다음과 같습니다: 측정 대상은 픽셀 하나보다 명확히 커야 합니다. 매우 작은 대상물(예: 나사 단자)의 경우, 더 가까이 접근하거나 더 적합한 렌즈(망원) 또는 더 높은 해상도가 필요할 수 있습니다.
결론: 해상도 + 렌즈 + 거리는 항상 함께 고려해야 함
따라서 열화상 카메라를 비교할 때는 항상 검출기 해상도, 시야각/렌즈, 일반적인 작업 거리를 함께 고려해야 합니다. 렌즈가 너무 광각이거나 거리가 너무 크면 "좋은 센서"도 큰 의미가 없습니다.
일반적인 측정 오류 및 대응 방법
여기에서는 열화상 촬영 시 발생하는 일반적인 측정 오류와 각 오류에 대한 구체적인 대응 방법을 확인할 수 있습니다. 이를 통해 촬영의 재현성과 온도 값의 신뢰성을 유지할 수 있습니다.
오류 유형: 비현실적인 온도, 시야각에 대한 강한 의존성, 위치 변경 시 달라지는 "핫스팟".
대응 방법: ε/RTC를 정확히 설정하고, 측정 지점을 준비하고(예: 적합한 재질의 기준점 사용), 시야각을 안정적으로 유지하며, 접촉식 프로브를 이용한 비교 측정을 고려합니다.
오류 유형: 흐릿한 가장자리, 번진 핫스팟, 불명확한 경계 영역.
대응 방법: 초점을 적극적으로 확인하고(장비에 따라 수동/자동), 안정적으로 촬영하며, 필요 시 삼각대/지지대를 사용합니다.
오류 유형: 온도 범위 스케일이 다름에도 두 이미지가 "동일하게" 보이는 경우(또는 그 반대).
대응 방법: 스케일 모드를 의도적으로 선택하고(고정 대 자동), 보고서에 스케일 값을 기록하며, 측정 지점 명칭을 일관되게 사용합니다.
다음 단계: 기초에서 활용 및 장비 선택으로
기초를 익혔다면 다음 단계는 구체적인 작업을 분류하는 것입니다. 어떤 애플리케이션(건물, 전기, 유지보수, 태양광)에 해당하며, 이를 위해 어떤 카메라 특성이 필요할까요? 다음 페이지에서 계속 안내해 드립니다.
