열화상 카메라는 어떻게 작동하나요?
열화상 카메라는 표면에서 방출되는 적외선 복사(IR)를 감지하고, 방사율(ε), 반사 온도(RTC), 거리 및 초점과 같은 측정 매개변수와 함께 각 픽셀의 온도값으로 변환합니다. 그 결과 온도 분포를 보여주는 열화상 이미지가 생성되며, 열교나 핫스팟과 같은 이상을 신속하게 찾을 수 있습니다.
열화상 카메라는 실제로 무엇을 측정하나요?
실제로 카메라는 시야에서 검출기로 들어오는 복사를 측정하고 이를 바탕으로 표면 온도를 산출합니다. 따라서 측정값은 ‘재료의 순수한 온도’가 아니라 측정 대상의 방사, 주변의 반사 및 영상화(대상 크기와 픽셀/IFOV의 관계)에 따라 달라집니다. 열화상 이미지를 올바르게 해석하려면 이 세 가지 영향을 의식적으로 고려해야 합니다.
기초: 적외선 복사와 열화상 이미지
열화상 기술은 눈에 보이지 않는 장파장 적외선 복사를 시각화합니다. 이 복사는 전자기파이며 표면은 온도와 재료 특성에 따라 이를 방출합니다.
모든 물체가 IR 복사를 방출하는 이유
절대 영도보다 높은 모든 물체는 열복사를 방출합니다. 온도가 높을수록 복사 에너지는 커집니다. 열화상 기술에서는 표면이 얼마나 ‘잘’ 방출하거나 반사하는지도 중요하므로, 온도가 같은 두 재료가 서로 다르게 보일 수 있습니다.
IR 신호에서 이미지로: 검출기, 신호 처리, 색상 눈금
검출기(주로 마이크로볼로미터)에서는 입사한 IR 복사가 여러 작은 센서 소자의 전기 저항을 변화시킵니다. 카메라 전자 장치는 이 신호를 처리하고 설정된 매개변수에 따라 보정한 다음 각 픽셀의 온도값을 생성합니다. 색상 눈금은 이러한 값을 시각화하며 대비를 높일 수 있지만 측정의 물리적 기반을 바꾸지는 않습니다.
카메라가 측정하는 것과 측정하지 않는 것
열화상 이미지는 측정 이미지이지만 구체적인 경계 조건에서 이루어지는 표면 측정이라는 점은 변하지 않습니다.
‘부품 내부의 온도’가 아닌 표면 온도
열화상 카메라는 주로 표면 온도를 측정합니다. 단열된 배관, 다층 부품 또는 공기가 통과하는 구조물에서는 표면 온도가 내부 온도나 매체 온도와 크게 다를 수 있습니다. 따라서 신뢰할 수 있는 진단을 위해서는 작업에 따라 추가 측정이 유용합니다.
벽을 투과해 볼 수는 없습니다
열화상 카메라는 고체의 불투명한 건축 자재를 ‘투과해 보지’ 못합니다. 표면의 온도 패턴을 보여줄 뿐입니다. 벽 뒤에서 무언가가 가열되면 표면 패턴으로 간접적으로 보일 수 있지만, 이는 투과 관측이 아니라 표면에서의 열전도와 영상화입니다.
측정 매개변수가 온도값을 변화시키는 이유
절대 온도(예: 한계값 및 비교 가능성)를 사용하려면 측정 매개변수를 설정해야 합니다. 매개변수 설정이 없으면 많은 장면을 패턴으로 해석할 수는 있지만 절대값에는 체계적인 오차가 발생할 수 있습니다.
방사율 (ε)
방사율은 표면이 IR 복사를 얼마나 효율적으로 방출하는지를 나타냅니다. 낮은 ε(일반적으로 광택 금속에서 나타남)는 반사는 많고 방출은 적다는 의미입니다. 보정하지 않으면 카메라는 실제 표면값이 아니라 대상과 반사된 주변 환경이 혼합된 값을 측정하는 경우가 많습니다.
반사 온도 (RTC)
RTC는 반사 표면에 ‘비치고’ 측정값에 반영되는 유효 주변 복사를 나타냅니다. 주변에 강한 온도 대비(예: 따뜻한 기계, 라디에이터, 사람)가 있고 측정 표면이 반사성인 경우 RTC가 특히 중요합니다.
측정 거리/IFOV 및 초점
픽셀 하나는 항상 일정한 각도 범위를 나타냅니다. 측정 대상이 너무 작게 촬영되면(거리가 너무 멀거나 광각 광학계를 사용하는 경우) 대상과 배경이 섞인 혼합 픽셀이 생성됩니다. 또한 초점이 맞지 않으면 온도 정보가 ‘흐려져’ 측정 지점이 불안정해집니다.
실제 사례: 핫스팟이 때때로 ‘이동’하는 이유

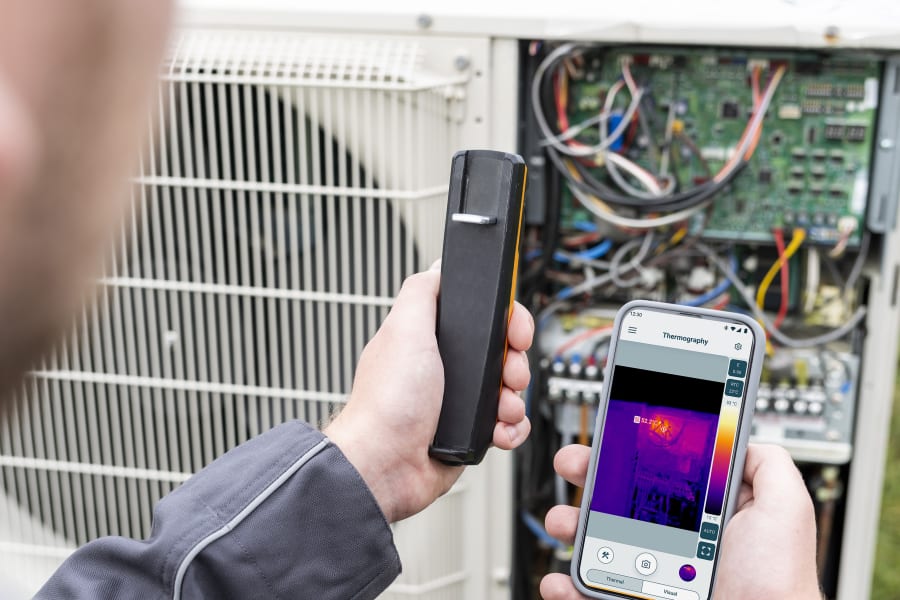

전기 열화상 검사에서 흔히 발생하는 오해는 관점을 바꾸면 핫스팟이 이동하는 것처럼 보인다는 것입니다. 일반적인 원인은 광택 표면의 반사(적절하지 않은 ε/RTC), 달라진 시야각, 다른 거리(IFOV) 또는 대상에 정확히 맞지 않은 초점입니다. 실용적인 팁: 비교 측정은 항상 기록된 거리, 유사한 시야각 및 일관된 스케일로 수행하세요.
열화상 카메라는 적외선 복사를 통해 온도 차이를 열화상 이미지로 표시하므로 표면 온도 패턴을 측정하는 장비입니다. 야간 투시 장치는 기술에 따라 기존의 가시광선 또는 근적외선을 증폭해 어둠 속에서 ‘더 많이 볼’ 수 있게 하지만 온도 기반 측정 정보는 제공하지 않습니다. 따라서 열교나 핫스팟과 같은 기술 진단에는 열화상 기술이 적합한 도구입니다.
다음 단계: 측정 오류를 방지하고, 애플리케이션을 선택하며, 장비를 선정하세요
작동 원리를 이해했다면 일반적으로 다음 단계로 진행합니다. (1) 측정 매개변수와 일반적인 오류 원인을 심층적으로 파악하고, (2) 애플리케이션을 선택하며 경계 조건을 고려하고, (3) 대상 크기와 작업 거리에 적합한 카메라/광학계를 선택합니다.
