Analiza budynków i audyty energetyczne

Kamery termowizyjne Testo: Łatwa i szybka lokalizacja wad budowlanych  i strat energii w budynkach

  • Bezkontaktowe pomiary, analiza i wykrywanie uszkodzeń spowodowanych wilgocią, nieszczelnością i innymi uszkodzeniami budynku.
  • Straty energii  w wyniku nieszczelności izolacji są natychmiast widoczne na obrazie termowizyjnym.

Termografia budynku jest najlepszym wsparciem przy adytach energetycznych.
Analiza termograficzna może wskazać konkretne rozwiązania w celu wyeliminowania defektów lub poprawy efektywności energetycznej, zapobiegając poważnym uszkodzeniom lub dalszym stratom energii, zanim one wystąpią.


Formularz kontaktowy

tel:  +48 22 292 76 80 do 83
       +48 22 863 74 01/22
       +48 22 863 24 41
fax: +48 22 863 74 15

e-mail: testo@testo.com.pl

Analiza skorupy budynku w celu oceny energetycznej

Building shell
Thermal image building

Mostki termiczne, nieszczelności w oknach i drzwiach marnują cenną energię i negatywnie wpływają na komfort mieszkańców.  Kamery termowizyjne Testo natychmiast wykrywają przyczyny takie jak np.:

  • Nieszczelne okna lub drzwi
  • Mostki termiczne np. na skrzydłach rolet, wnękach grzejników lub konstrukcjach dachowych

Wysoka czułość kamer termowizyjnych Testo pozwala na precyzyjną lokalizację wadliwej izolacji oraz mostków cieplnych. Funkcja asystenta obrazu panoramicznego umożliwia analizę i dokumentację całkowitego obrazu, skomponowanego ze zdjęć częściowych wykonanych uprzednio.

Badania jakości wykonania budynku

Building
Ensure construction quality

Kamery termowizyjne pozwalają szybkie, precyzyjne i wczesne wykrywanie wad budowlanych. Mostki cieplne spowodowane niewłaściwą implementacją izolacji termicznej są wykrywane szybko i bez komplikacji. Wilgoć i nieszczelności, które występują w budynkach są również widoczne na obrazie termowizyjnym, dzięki czemu można szybko podjąć działania eliminujące uszkodzenia.

Praktyczny przewodnik dla firm budowlanych

Wykrywanie mostków termicznych

Thermal image thermal bridge stairs
Thermal image thermal bridges

Mostki termiczne są częścią  konstrukcji budynku, przez które ucieka ciepło na zewnątrz szybciej niż w sąsiadujących obszarach. W tych obszarach jest niższa temperatura. Możliwe konsekwencje to:

  • Zwiększone zużycie energii
  • Zwiększenie wilgotności oraz większe ryzyko występowanie pleśni

Kamery termowizyjne Testo skutecznie wykrywają mostki cieplne. Na powyższym obrazie termowizyjnym widać wyraźnie, że w rogu pomieszczenia jest znacznie niższa temperatura. Dzięki odpowiedniej diagnozie termowizyjnej można wdrożyć odpowiednie rozwiązania np. poprawić izolację termiczną.


Wykrywanie nieszczelności okien i drzwi

Thermal image window
Thermal image door

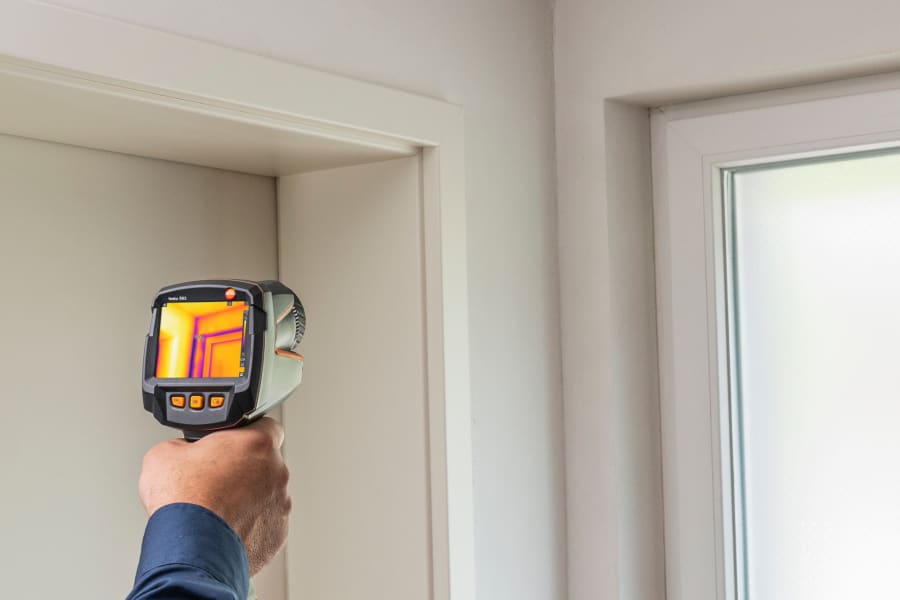

Jeżeli drzwi lub okna nie są prawidłowo zamontowane, zimą może dojść do przenikania zimnego powietrza lub ucieczki ciepłego powietrza z pomieszczenia. Może to powodować przeciągi , większe straty ciepła oraz wyższe koszty energii.
Kamery termowizyjne Testo niezawodnie wykrywają nieszczelności w oknach oraz wadliwą izolację np. w osłonach rolet. Dzięki temu można podjąć skuteczne środki poprawiające efektywność energetyczną.


Wykrywanie miejsc zagrożonych wystąpieniem pleśni

Application image mould detection
Thermal image mould

Usterki konstrukcyjne lub niewłaściwa wentylacja może prowadzić do zwiększenia wilgotności w pomieszczeniach, co może powodować np. rozwój pleśni. Za pomocą kamery termowizyjnej można wykryć miejsce zagrożone wystąpieniem pleśni i zapobiec dalszemu rozwojowi wad budynku.

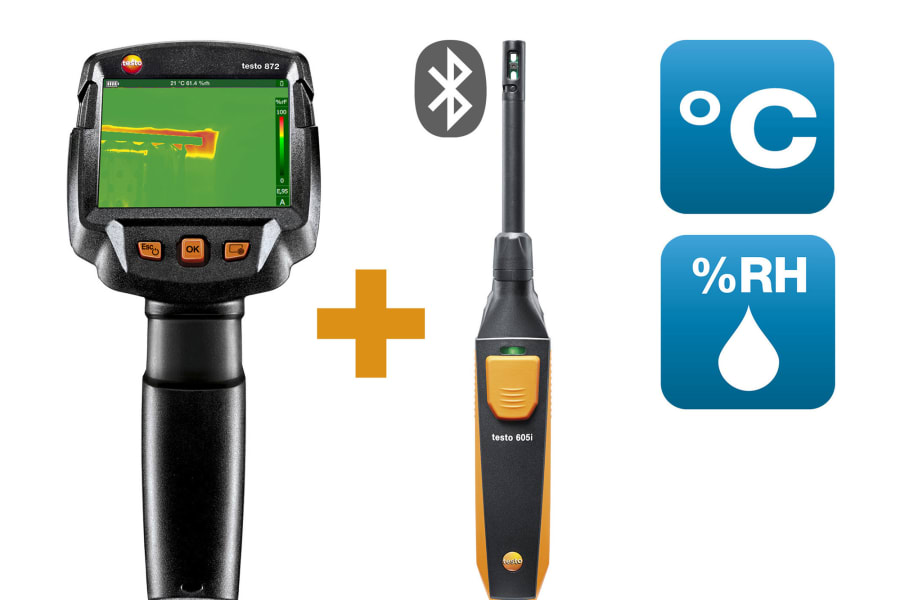

Po wprowadzenie temperatury i wilgotności powietrza w badanym pomieszczeniu, kamera termowizyjna automatycznie obliczy punkt rosy i porówna do zmierzonej wartości temperatury powierzchni. Ryzyko wystąpienia pleśni jest sygnalizowane przez kamerę termowizyjną w barwach (czerwony, żółty, zielony), co pozwala na natychmiastową identyfikację miejsc najbardziej zagrożonych oraz podjęcie skutecznych działań aby zapobiec wystąpieniu pleśni.

Badanie szczelności powietrznej budynku (blower-door)

Test air tightness
Thermal image BlowerDoor

Wykorzystanie kamery termowizyjne w teście blower-door jest idealnym rozwiązaniem do badania szczelności powietrznej nowych budynków.

  • Wszystkie otwory w budynku zostają uszczelnione; w rezultacie wytwarza  się różnica ciśnień około 50Pa pomiędzy otaczającym obszarem a wnętrzem budynku.
  • Do budynku zostaje wtłoczone chłodniejsze powietrze, a ewentulanie wystepujące nieszczelności są w prosty sposób wizualizowane przez kamerę termowizyjną (zimne obszary na obrazie termowizyjnym)
  • Dzięki temu można szybko zlokalizaować wszelkie nieszczelności i wady konstrukcyjne budynku i natychmiast wdrożyć środki naprawcze, jeszcze przed zasiedleniem budynku





Cały budynek na obrazie panoramicznym

Thermography of large objects
Panorama image

W termografii budynków, wykonywanie zdjęć termowizyjnych dużych obiektów stanowi szczególne wyzwanie. Ograniczenia przestrzenne ze względu na ściany, drogi lub strefy bezpieczeństwa wokół sąsiadujących budynków mogą uniemożliwić uchwycenie całego obiektu pomiarowego na jednym obrazie.


Proces ten może ułatwić kamera termowizyjna z funkcją panoramy. Funkcja asystenta obrazu panoramicznego, umożliwia analizę i dokumentację całkowitego obrazu, skomponowanego ze zdjęć częściowych wykonanych uprzednio. Szybki podgląd pozwala zobaczyć nieprawidłowości termiczne na całej powierzchni budynku w wysokiej rozdzielczości. Dlatego termografia budynku znacznie ułatwia ocenę energetyczną.
