Pentru a rămâne competitive în economia globală, companiile trebuie să aducă pe piață produse din ce în ce mai bune la intervale din ce în ce mai scurte. Acest lucru are consecințe profunde pentru departamentele de cercetare și dezvoltare care proiectează și realizează noile produse și, în cele din urmă, le introduc pe piață. Pentru a accelera dezvoltarea, menținând în același timp un nivel de calitate ridicat, trebuie identificate din timp zonele cu probleme, analizate în mod cuprinzător și optimizate în mod eficient.
Camerele de termoviziune s-au impus ca dispozitive de măsurare standard pentru analiza proceselor termice. Acestea permit măsurători rapide, fără contact și nedistructive și, prin urmare, contribuie în mod semnificativ la accelerarea proceselor de testare și dezvoltare. Datorită rezoluției ridicate în infraroșu, a sensibilității termice remarcabile și a numeroaselor funcții de evaluare și documentare, camera de termoviziune testo 890 este predestinată pentru utilizarea în cercetare și dezvoltare - atât în domeniul electronic, cât și în cel al turnării prin injecție a plasticului.
Din cauza presiunii tot mai mari de a inova, departamentele de cercetare și dezvoltare din întreaga lume se confruntă cu provocarea de a accelera timpul de dezvoltare a noilor produse fără a face compromisuri în ceea ce privește calitatea și siguranța.
Pentru a se asigura că produsele pot fi optimizate în mod continuu, acestea trebuie monitorizate cu precizie și analizate în mod cuprinzător în etape de proces definite. O cameră de termoviziune este instrumentul de măsurare preferat pentru toate produsele care generează căldură în timpul funcționării sau al producției.
Dimensiunile de producție se micșorează, componentele sunt din ce în ce mai mici, densitatea de împachetare pe plăcile de circuite imprimate este în continuă creștere și, în același timp, performanța produselor crește - indiferent dacă vorbim despre randamentul luminos al LED-urilor sau despre puterea de calcul a procesoarelor pentru smartphone-uri.
Generarea de căldură joacă un rol major în domeniul electronic, deoarece componentele mici emit cantități mari de căldură și, prin urmare, pot afecta funcționarea ansamblurilor învecinate sau chiar a întregului circuit. Pentru a aranja în mod optim componentele pe placa de circuite și a dimensiona în mod adecvat dispozitivele de răcire, este important să se rezolve cât mai fin structurile și componentele și să se observe evoluția termică a produsului pe o perioadă mai lungă de timp și în diferite stări de funcționare.
Analizele detaliate ale evoluției temperaturii generează, de obicei, cantități foarte mari de date, din care, adesea, doar o parte este relevantă pentru procesul de testare și dezvoltare. Cu toate acestea, toate datele trebuie să fie analizate cu scrupulozitate pentru a depista cu adevărat toate anomaliile. În această căutare se pierde mult timp, care ar putea fi mai bine investit în altă parte.
La fabricarea pieselor din plastic cu ajutorul mașinilor de turnare prin injecție, trebuie dezvoltate matrițe care să producă o calitate optimă a produsului în cel mai scurt timp posibil al ciclului.
Trebuie să fie posibilă controlarea temperaturii matriței astfel încât distribuția temperaturii să fie cât mai uniformă posibil atunci când piesele sunt injectate, pentru a se evita formarea de cusături de curgere sau de zone nemodelate.
Temperaturile trebuie, de asemenea, să fie monitorizate în timpul demodelării și al răcirii ulterioare, pentru a verifica dacă piesa turnată prezintă deformări sau deformări. În plus, trebuie să se detecteze în mod fiabil și precis defectele foarte fine, cum ar fi nervurile și incluziunile de aer.
Înregistrarea secvenței de imagini a unui LED pe un radiator. testo 890 vizualizează rapid și ușor evoluția temperaturii în timp.

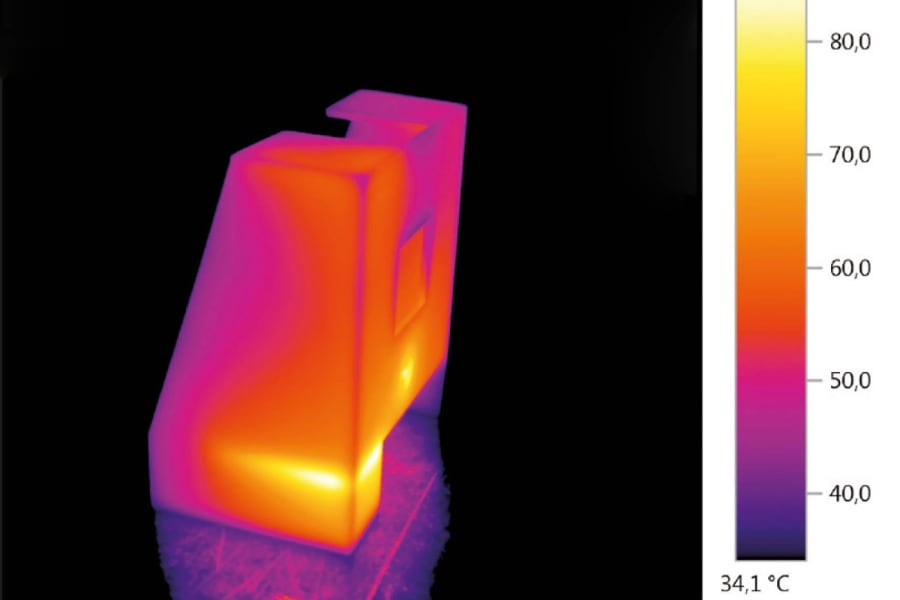

Piesa din plastic cu distribuție vizibilă a căldurii în zona inferioară. Punctele excesiv de fierbinți se datorează răcirii inadecvate a unei piese de bază în matrița mașinii de turnare prin injecție.
Cu echipamentul său de înaltă calitate, funcțiile sale versatile și operarea intuitivă, camera de termoviziune testo 890 este instrumentul de măsurare ideal pentru vizualizarea tuturor proceselor termice în cercetare și dezvoltare, accelerând astfel procesul de dezvoltare a produselor.
Cu ajutorul detectorului infraroșu de înaltă rezoluție cu 640 x 480 pixeli și o distanță focală de mai puțin de 10 cm, toate componentele pot fi focalizate cu precizie.
Datorită interacțiunii inteligente a componentelor sistemului, chiar și componentele mici și structurile fine pot fi observate matematic până la o dimensiune de 113 µm - o precizie care este în prezent unică pe piață. Iar rezoluția poate fi îmbunătățită și mai mult dacă camera este ținută în mână.
Cu ajutorul tehnologiei patentate SuperResolution, testo 890 realizează mai multe imagini în succesiune rapidă. Un algoritm le combină acestea într-o singură imagine termică cu de patru ori mai multe valori măsurate.
Imaginile termice extrem de detaliate sunt apoi disponibile pentru vizualizarea ulterioară a datelor cu ajutorul software-ului profesional de analiză IRSoft.
În cazul în care este important să se observe evoluția temperaturilor pe o anumită perioadă de timp, testo 890 poate înregistra, de asemenea, secvențe de imagini radiometrice, care pot fi utilizate pentru a analiza temperatura din imaginea termică în orice moment în timpul măsurătorii și în orice poziție pe obiectul de măsurare.
Acest lucru economisește timp prețios atunci când se identifică anomalii termice. Înregistrarea are loc la intervale configurabile individual și poate fi pornită manual sau după expirarea unui temporizator. Odată ce măsurarea este finalizată, secvențele înregistrate pot fi analizate în mod convenabil pe un PC cu ajutorul software-ului de analiză profesional IRSoft.

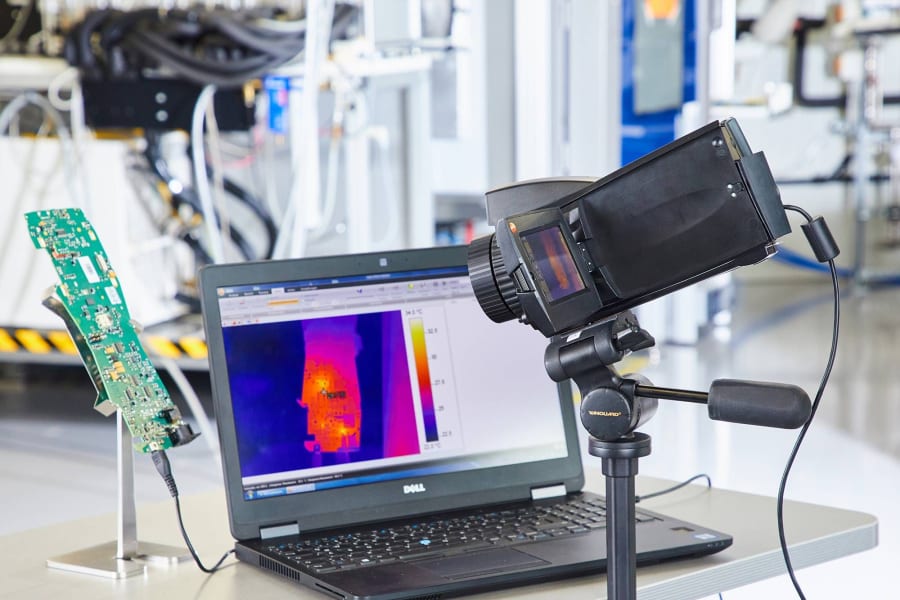

Pentru configurații de testare mai extinse, testo 890 poate fi conectat, de asemenea, direct la un PC prin intermediul unei interfețe USB. Acest lucru permite utilizarea fluxului video direct cu funcția IRSoft "măsurare video radiometrică completă", care oferă o frecvență de înregistrare a imaginilor mai mare, de până la 25 Hz. Pentru a analiza evoluția temperaturii în timp, punctele de măsurare și liniile de profil pot fi afișate sub forma unei diagrame temperatură-timp și exportate sub formă de grafic sau de fișier Excel.
Dacă testo 890 trebuie să înceapă să înregistreze imagini termice numai după ce a fost depășită o anumită valoare de temperatură, se poate utiliza declanșatorul bazat pe limită.
Acesta declanșează înregistrarea în mod automat după ce a fost depășită valoarea limită definită anterior și, astfel, înregistrează numai datele care sunt într-adevăr relevante pentru testare și optimizare.
Astfel, nu numai că se economisește spațiu de stocare, dar se economisește și timp prețios, deoarece nu mai este necesară cernerea consumatoare de timp a datelor de măsurare irelevante.

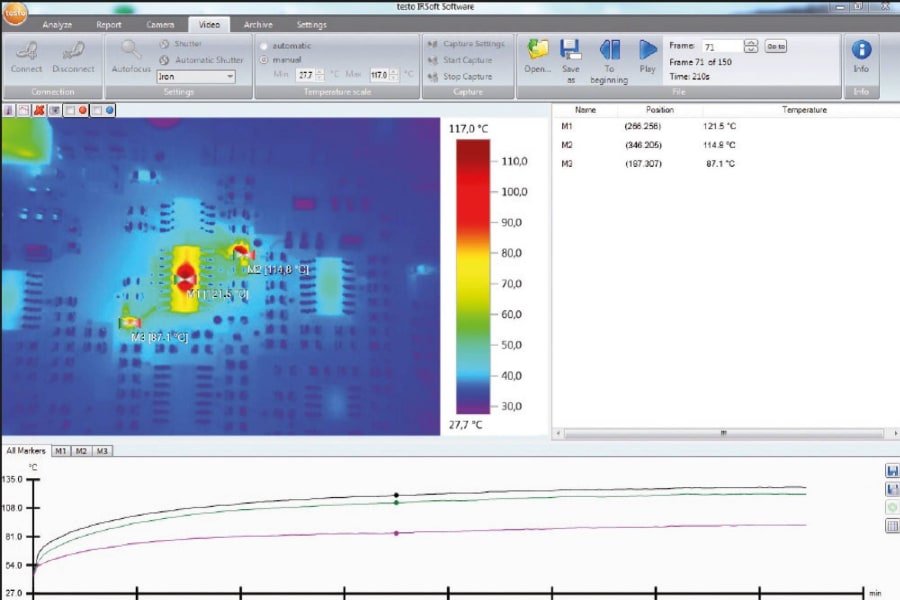

Cu ajutorul software-ului profesional de analiză IRSoft, procesul de încălzire a mai multor componente de pe o placă de circuit poate fi afișat în paralel într-o diagramă temperatură-timp.
Camera de termoviziune testo 890 vă ajută să vă accelerați semnificativ sarcinile de măsurare și testare în cercetare și dezvoltare. Cu testo 890 puteți cu ușurință să ...
vizualizați și analizați procesele termice la rezoluție înaltă
înregistrați secvențe de imagini direct cu camera și editați-le pe PC cu testo IRSoft
convertiți valorile de măsurare din imaginile termice în diagrame temperatură-timp și afișați-le sub formă de grafice, diagrame de timp și exportați-le ca imagini sau tabele Excel
Controlați înregistrarea cu declanșatoare bazate pe limite și reduceți astfel semnificativ cantitatea de date care trebuie verificate
