testo 340/350 烟气分析仪
在电厂和火电厂的应用案例
德图烟气分析仪在火电厂的实际应用
行业背景
火力发电厂简称火电厂，是利用可燃物(例如煤)作为燃料生产电能的工厂。它的基本生产过程是：燃料在燃烧时加热水生成蒸汽，将燃料的化学能转变成热能，蒸汽压力推动汽轮机旋转，热能转换成机械能，然后汽轮机带动发电机旋转，将机械能转变成电能。
火力发电是现代社会电力发展的主力军，在提出建设和谐社会、发展循环经济的大背景下，我们在提高火电技术的方向上要着重考虑电力对环境的影响，对不可再生能源的影响。虽然在中国已有部分核电机组，但火电仍占领电力的大部分市场。近几年电力发展滞后经济发展，全国新建了许多火电厂，但火电技术必须不断提高发展，才能适应和谐社会的要求。
“十五”期间中国火电建设项目发展迅猛。2001年至2005年8月，经国家环保总局审批的火电项目达472个，装机容量达344382MW，其中2004年审批项目135个，装机容量107590MW，比上年增长207%；2005年1至8月份，审批项目213个，装机容量168546MW，同比增长420%。如果这些火电项目全部投产，届时中国火电装机容量将达5.82亿千瓦，比2000年增长145%。
挑战

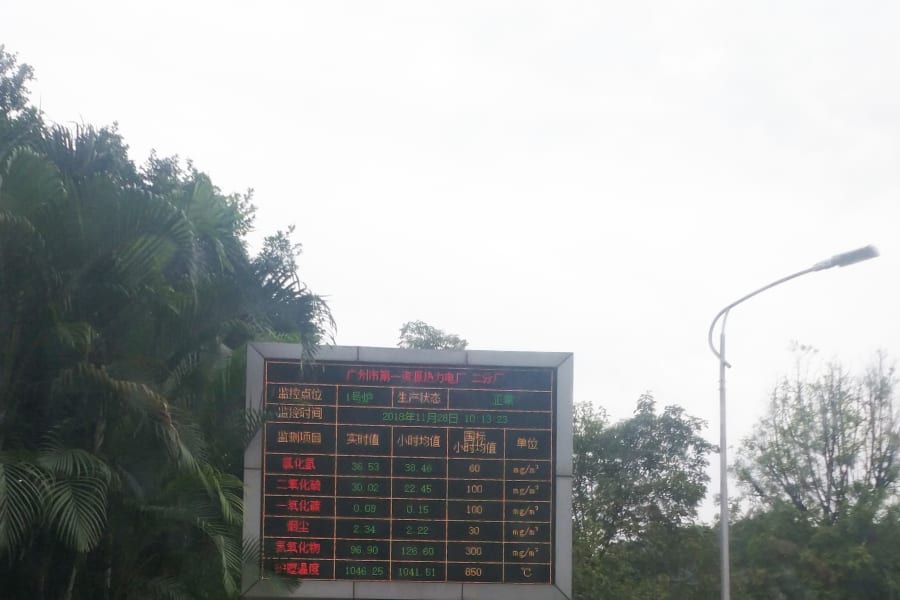

山西某火电厂提出，根据GB13223-2011《火电厂大气污染物排放标准》中指出，所有大气污染物浓度均为标准状态下干烟气的数值即温度为273K，压力为101325Pa时的浓度，并以mg/m3作为单位，新建燃煤燃油锅炉二氧化硫SO2以及氮氧化物NOX的排放限制一般都在100mg/m3。但是客户提出，德图烟气分析仪 testo 350 使用的单位都是ppm，即为体积比浓度，那如何和国标进行配合?
解决方案

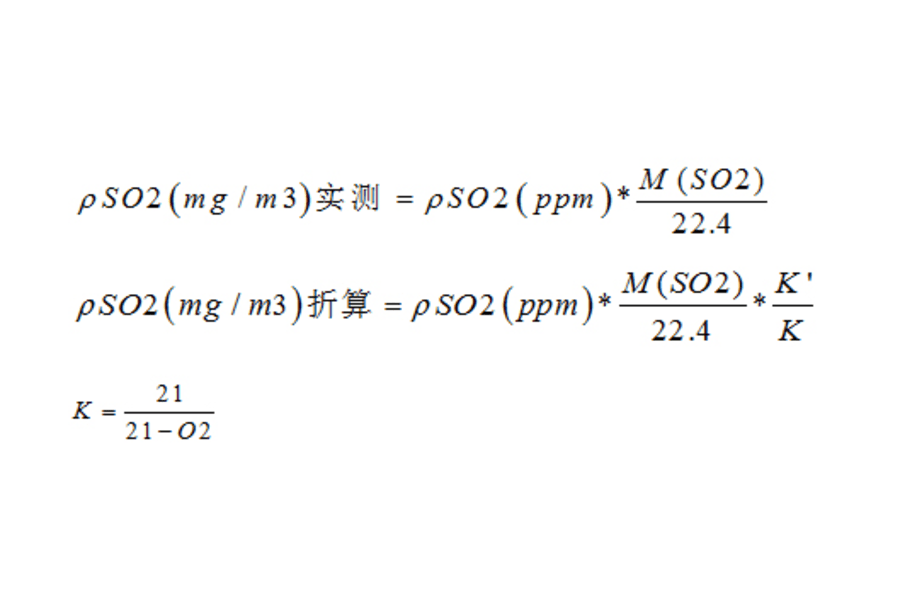

德图testo烟气分析仪火电厂应用案例进入国内市场十余载，根据国内的客户需求一直在做不同的改进，根据上述提出的问题，德图在进入国内市场的时候就已经将这个问题考虑在内，德图烟气分析仪不仅有ppm体积比浓度，也有mg/m3质量比浓度，但是在标准中要求，因锅炉运行时，效率不同，可以根据氧含量来权衡锅炉情况，所以需要将实际氧含量运行情况下的污染物浓度换算到基准氧含量情况下的污染物浓度。具体换算请查看以下换算公式，以SO2为例。
德图testo 340/350烟气分析仪在测量点中设定K值，即为过剩空气系数，此系数与O2值有关，德图testo 340/350烟气分析仪可以根据实测的氧含量以及设置的基准氧含量即K值过剩空气系数来进行换算。主要计算公式如上图可知。德图烟气分析仪中显示的mg/m3单位即为折算的质量比浓度，最新德图testo 350 Blue 烟气分析仪中显示的mg/m3*即为实测的质量比浓度(质量比浓度mg/m3已经换算到标准状况下，无需再次进行换算)。
德图烟气分析仪在发电厂的实际应用
电力在社会生产生活中扮演着举足轻重的作用，但是在人力成本持续上升、燃料价格不断上涨、民众环保呼声日益高涨的当下，传统的发电企业正面临越来越多的挑战。

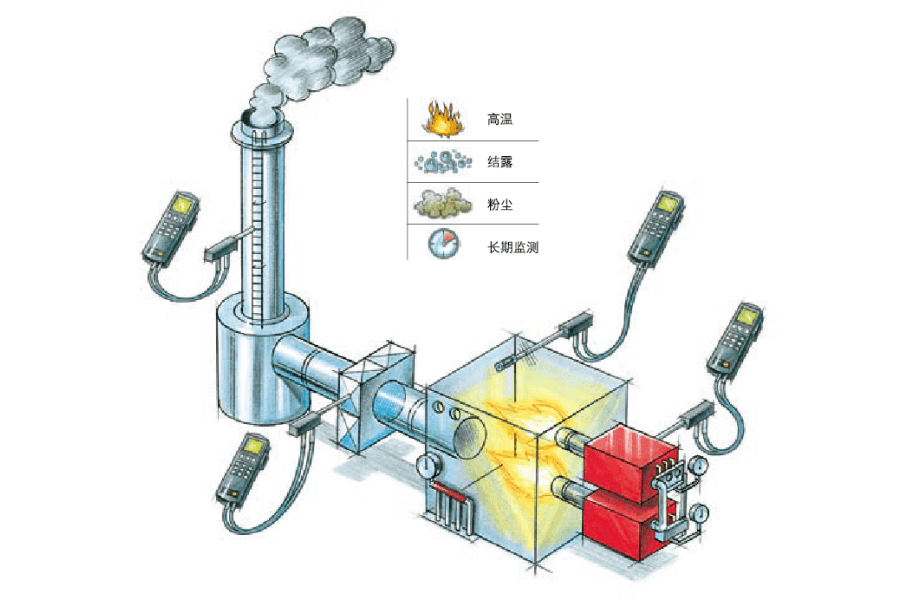

无论是普通的燃煤电厂、热电联产还是组合式的燃气和蒸汽电站，如何提高燃烧效率，降低燃料成本，提升设备和装置的运行效率，切实遵循法律法规，减少排放，都是需要解决的问题。而烟气分析仪作为一款测量和检测的有效工具，可以有效帮助企业监测烟气排放、控制燃烧过程、调节锅炉效率并检测烟气管道。
为什么要选用 testo 的烟气分析仪？
凭借雄厚的技术背景及五十年的制造经验，德图烟气分析仪系列产品均装设有多项全球独家专利及行业最新技术的设备，确保测量精度，以及数据的可靠、权威；德图生产工厂内自设有全球多个最权威实验室互认测量机构—DKD 综合测试实验室，确保每项设备所罗列的各项参数均可追根溯源。德图拥有两种湿法脱硫的专利解决方案，与德图testo 350 烟气分析仪配合使用，可完美解决高湿低硫环境下的测量难题。
testo 烟气分析仪在燃煤发电厂的应用
装置组成的最优化调整（降低燃料成本，提高装置运行的效益）
气体净化装置的性能控制
按照规章监视排放的浓度
员和装置的安全（CO监视）

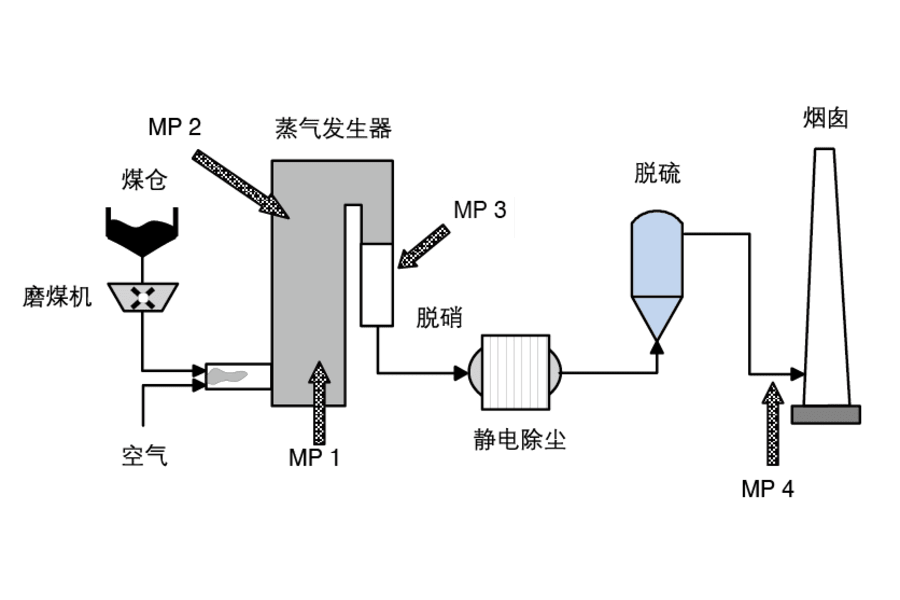

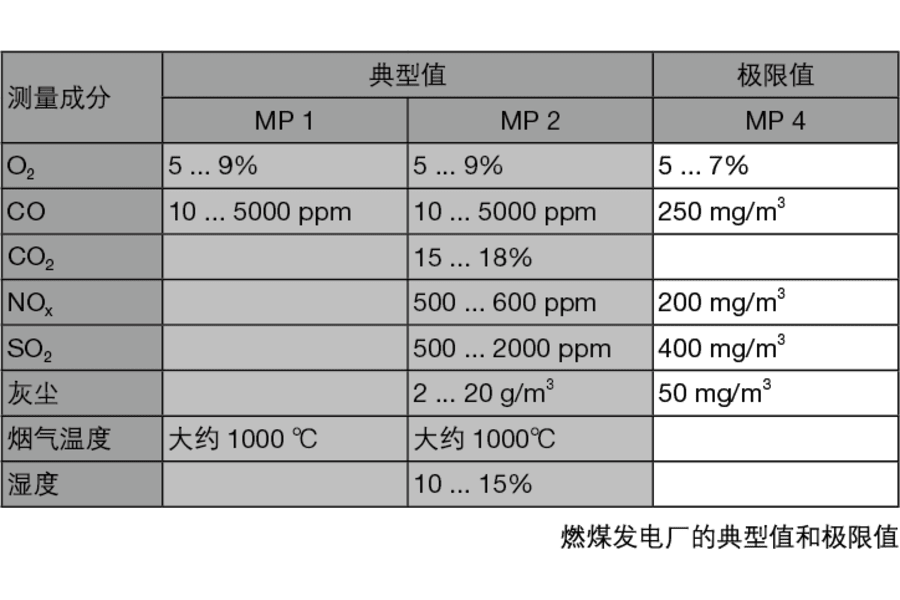

测量点和分析任务
MP1，在燃烧炉处，用于控制最佳空燃比
MP2，在燃烧炉的出口处，用于燃烧控制和最优化（提高效益）
MP3，在直接脱硝装置上，用于性能控制
MP4，在烟囱处，用于排放监视（依照规章）
成效和优势

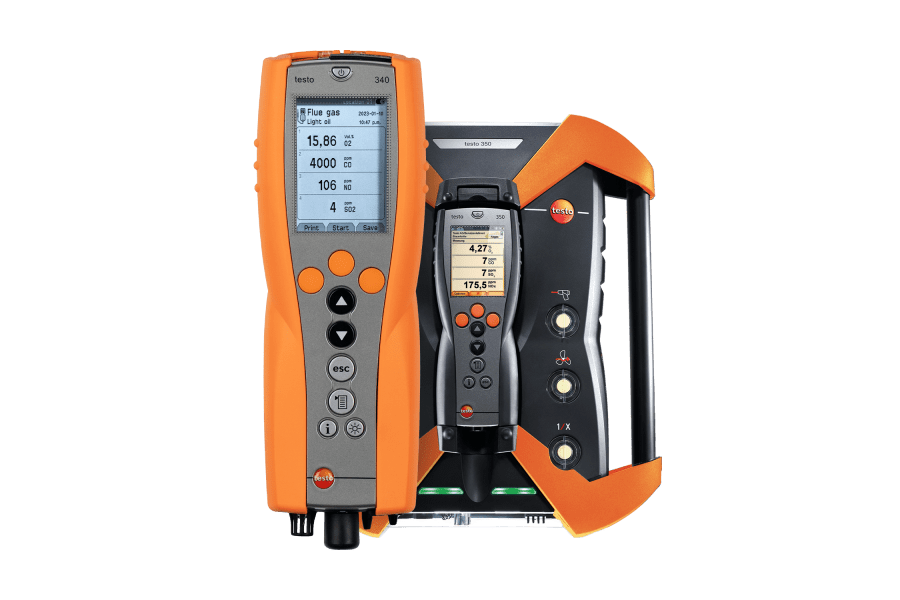

德图根据客户需求，用不同的方法应对以及根据标准中的要求，设置不同的系数来满足客户的需求， 德图testo 340/350烟气分析仪是完全满足于标准要求以及电厂客户的需求。当然不仅仅是电厂的客户，所有的高耗能企业都可以使用德图testo 350 橙色版烟气分析仪中的新功能，实时显示实测的污染物质量比浓度。
