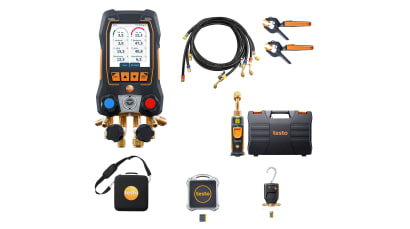

testo 558s - Wärmepumpen-Set L

Intuitive Bedienung

Mit der Touchscreen-Bedienung und dem großen Farbdisplay werden Konfiguration, Steuerung und Dokumentation erheblich vereinfacht. Die Bedienung der Monteurhilfe wird somit intuitiv und schneller. Für das Arbeiten mit Handschuhen kann die Monteurhilfe neben den Touchscreen außerdem über Tasten bedient werden.

Bereit für jedes Kältemittel

Für maximale Sicherheit ist die Monteurhilfe auch mit brennbaren Kältemitteln der Klassen A3 und A2L kompatibel. Mit einer breiten Auswahl von 96+ Kältemitteln sind alle herkömmlichen Kältemittel in der Monteurhilfe hinterlegt. Häufig verwendete Kältemittel können als Favoriten markiert werden, um sie jederzeit schnell zu finden.

Präzise Messergebnisse in übersichtlicher Darstellung

Dank der hohen Präzision von 0,25 Full Scale und den neuen, übersichtlichen Messgrafiken wird das Auswerten der Anlage einfach und zuverlässig.

Data Logging

Die Auswertung der Daten wird durch neue 30-Minuten-Trend-Diagramme erheblich vereinfacht. Auch eine 72 Stunden Langzeitmessung ist über die testo Smart App möglich. So können Daten über einen längeren Zeitraum hinweg verfolgt und analysiert werden.

Einfaches Datenmanagement

Die Messwerte können über die testo Smart App direkt als Messprotokoll exportiert und versendet werden, sodass die Dokumentation in wenigen Klicks direkt vor Ort abgeschlossen werden kann.

Gemacht für jede Anwendung dank voller Konnektivität

Ob Überhitzung und Unterkühlung, Dichtigkeitstest, Delta T, Evakuierung oder Befüllung - dank einer Vielzahl an Messprogrammen und der Konnektivität an das gesamte Kälteportfolio können alle Anwendungen über die Monteurhilfe gesteuert und dokumentiert werden.

Sicher und robust

Die Schutzklasse IP 54 garantiert hohe Robustheit und Widerstandsfähigkeit.

Immer auf dem neusten Stand

Dank kostenlosen Updates (OAT) kann die Monteurhilfe regelmäßig aktualisiert werden. Damit werden beispielsweise neue Kältemittel hinzugefügt und die Konnektivität zu Neuprodukten ermöglicht.

Temperatur	Messbereich -50 bis +150 °C
	Genauigkeit ±0,5 °C
	Auflösung 0,1 °C
	Fühleranschluß 2 x Plug-in (NTC)

Druckmessung	Messbereich -1 to 60 bar
	Genauigkeit ±0,25 %fs
	Auflösung 0,01 bar
	Fühleranschluß 3 x 7/16" – UNF + 1 x 5/8'' – UNF
	Überlast rel. (Niederdruck) 65 bar
	Überlast rel. (Hochdruck) 65 bar

Allgemeine technische Daten	Gewicht 1,3 kg
	Abmessungen 229 x 112,5 x 71 mm
	Betriebstemperatur -20 bis +50 °C
	Schutzklasse IP54
	Auto-Off Gerät 10 min
	Akku-/Batteriestandzeit ≤ 70 h mit Beleuchtung und Bluetooth®
	Batterietyp Fest verbauter Akku: LI Battterie 18650; 3x AA; Batterie austauschbar: 3 Alkaline-Batterien AA
	Displaytyp kapazitives Touchdisplay
	Schnittstellen Bluetooth 5.0 ®
	Lagertemperatur -20 bis +60 °C

Absolutdruck	Messbereich 0 bis 26,66 mbar / 0 bis 20000 micron
	Genauigkeit ±10 micron + 10 % v. Mw. (100 bis 1000 micron)
	Auflösung 100 micron (2000 bis 5000 micron) / 1 micron (0 bis 1000 micron) / 10 micron (1000 bis 2000 micron) /
	Überlast absolut: 6,0 bar / 87 psi (relativ: 5,0 bar / 72 psi)

Allgemeine technische Daten	Gewicht 142 g
	Abmessungen 150 x 32 x 31 mm (LxBxH)
	Betriebstemperatur -10 bis +50 °C
	Schutzklasse IP54
	Systemvoraussetzung erfordert iOS 13.0 oder neuer; erfordert Android 8.0 oder neuer; erfordert mobiles Endgerät mit Bluetooth 4.2
	Produktfarbe schwarz/orange
	Auto-Off 10 min*
	Batterietyp 3 Microzellen AAA
	Akku-/Batteriestandzeit 39 h
	Anschluss 7/16“ UNF
	Schnittstellen Bluetooth® 4.2
	Lagertemperatur -20 bis +50 °C
* wenn nicht über Bluetooth verbunden

Temperatur - NTC	Messbereich -40 bis +150 °C
	Genauigkeit ±1,3 °C (-20 bis +85 °C)
	Auflösung 0,1 °C

Allgemeine technische Daten	Gewicht 127,4 g
	Abmessungen 183 x 90 x 30 mm
	Betriebstemperatur -20 bis +50 °C
	Produkt-/Gehäusematerial Kunststoff
	Systemvoraussetzung erfordert iOS 13.0 oder neuer; erfordert Android 8.0 oder neuer; erfordert mobiles Endgerät mit Bluetooth 4.0
	Produktfarbe schwarz/orange
	Akku-/Batteriestandzeit 150 h
	Batterietyp 3 Microzellen AAA
	Datenübertragung BLUETOOTH®
	Funkreichweite 100 m
	Kältemittel A2L / A3 kompatibel
	Lagertemperatur -20 bis +60 °C

Temperatur - TE Typ K (NiCr-Ni)	Messbereich -20 bis +500 °C
	Genauigkeit ±1 °C (0 bis +100 °C)
	Auflösung 0,2 °C

Gleichspannung DC	Messbereich 1,0 bis 1000,0 V
	Auflösung max. 1 mV
	Genauigkeit ± (0,8 % v. Mw. + 3 Digit)

Wechselspannung AC	Messbereich 1,0 mV bis 1000,0 V
	Auflösung max. 1 mV
	Genauigkeit ± (1 % v. Mw. + 3 Digit)

Gleichstrom DC	Messbereich 0,01 bis 600,0 A (Zange) 0,1 bis 600,0 μA (Messleitungen)
	Auflösung 0,1 (Zange) 0,1 (Messleitungen)
	Genauigkeit ± (2 % v. Mw. + 5 Digit) (Messleitungen) ± (2 % v. Mw. + 5 Digit) (Zange)

Wechselstrom AC	Messbereich 0,01 bis 600,0 A (Zange) 0,1 bis 600,0 μA (Messleitungen)
	Auflösung 0,01 A (Zange) 0,1 μA (Messleitungen)
	Genauigkeit ± (1,5 % v. Mw. + 5 Digit) (Messleitungen) ± (2 % v. Mw. + 5 Digit) (Zange)

Widerstand	Auflösung max. 0,01 Ohm
	Messbereich 0,10 bis 60,0 MOhm
	Genauigkeit ± (1,5 % v. Mw. + 3 Digit)

Kapazität	Auflösung max. 0,01 nF
	Messbereich 0,001 μF bis 60000,00 μF
	Genauigkeit ± (1,5 % v. Mw. + 5 Digit)

Frequenz	Auflösung max. 0,1 Hz
	Messbereich 0,00 Hz bis -10 kHz
	Genauigkeit ± (1 % v. Mw. + 1 Digit)

Geräte- und Messfunktionen	Diodentest ja
	Durchgangsprüfung ja
	Displaybeleuchtung ja
	Hold ja
	MinMax ja
	Leistungsmessung ja
	Temperturmessung mit Adapter ja
	True RMS ja
	Anlaufstrom ja
	Bluetooth ja
	Anzeige (Counts) 6 000
	Autom. Messgrößenerkennung ja
	μA-Strommessbereich ja

Allgemeine technische Daten	Gewicht 13,8 kg
	Betriebstemperatur +5 bis +40 °C
	Normen Öl-Kompatibilität: ISO VG 46
	Anschluss 1/4 SAE, 3/8 SAE,1/2 SAE
	Stromversorgung Stromkabel DGUV-Eignung, über Klickmechanismus austauschbar
	Schnittstellen Bluetooth 5.0 ®
	Funkreichweite 30 m
	Endvakuum 15 Mikron
	Pumpentyp Drehschieberpumpe, zweistufig
	Durchflussrate 7 CFM / 198 l/min
	Kältemittel A2L / A2 / A3 zertifiziert; ATEX

Methan (CH₄)	Messbereich 1 ppm bis 1,0 Vol. % CH₄
Methan (CH₄)	Auflösung 1 ppm / 0,1 Vol. % (> 999 ppm)

Propan (C₃H₈)	Messbereich 1 ppm bis 1,0 Vol. % C₃H₈
Propan (C₃H₈)	Auflösung 1 ppm / 0,1 Vol. % (> 999 ppm)

Wirkleistung	Messbereich 0,1 W bis 600 kW
	Genauigkeit ± (5 % v. Mw. + 5 Digit)
	Auflösung 0,1 W

Blindleistung	Messbereich 0,1 bis 600,0 kvar
	Genauigkeit ± (10 % v. Mw. + 5 Digit)
	Auflösung 0,1 var

Scheinleistung	Messbereich 0,1 VA bis 600,0 kVA
	Genauigkeit ± 1 Digit
	Auflösung 0,1 VA

Leistung für Gleichstrom / Gleichspannung	Messbereich 0,1 W bis 600,0 kW
	Genauigkeit ± 1 Digit
	Auflösung max. 0,1 W

Leistungsfaktor	Messbereich -1,00 bis +1,00
	Genauigkeit ± (10 % v. Mw. + 5 Digit)
	Auflösung 0,01

Allgemeine technische Daten	Betriebsfeuchte 0 bis 80,0 %rF
	Gewicht 378 g
	Abmessungen 249 x 96 x 43 mm
	Betriebstemperatur -10 bis +50 °C
	Anschließbare Fühler 1 x Temperaturfühler (Adapter für Thermoelemente Typ K erforderlich)
	Produktfarbe schwarz
	Systemvoraussetzung erfordert iOS 11.0 oder neuer; erfordert Android 6.0 oder neuer; erfordert mobiles Endgerät mit Bluetooth 4.0
	Normen EN 61326-1; EN 61010-2-032; EN 61140
	Batterietyp 3 Microzellen AAA
	Displaygröße zweizeilig
	Displaytyp LCD (Liquid Crystal Display)
	Schnittstellen 2 Messbuchsen
	Lagertemperatur -15 bis +60 °C
	Messkategorie CAT IV 600V; CAT III 1000V
	Zulassungen CSA; CE
	Innenwiderstand 11 MOhm (AC / DC)

Allgemeine technische Daten	Betriebsfeuchte 0 bis 80 %rF
	Gewicht 4,36 kg (inkl. Batterien und Tasche)
	Messbereich 0 bis 100 kg
	Genauigkeit Arbeitstemperatur +22 °C: ≤ ±(10 g+ 0,03 %rdg) (0 bis 30 kg) ≤ ±(10 g+ 0,05 %rdg) (30 bis 100 kg)
	Auflösung 0,01 kg
	Abmessungen 310 x 287 x 58 mm (LxBxH)
	Betriebstemperatur -10 bis +50 °C
	Schutzklasse IP44
	Akku-/Batteriestandzeit >70 h bei +25 °C
	Batterietyp 4 x Mignonzellen Typ AA
	Schnittstellen Bluetooth® 4.2
	Funkreichweite 30 m
	Lagertemperatur -10 bis +50 °C

Butan (C₄H₁₀)	Messbereich 1 ppm bis 1,0 Vol. % C₄H₁₀
Butan (C₄H₁₀)	Auflösung 1 ppm / 0,1 Vol. % (> 999 ppm)

Wasserstoff (H₂)	Messbereich 1 ppm bis 1,0 Vol. % H₂
Wasserstoff (H₂)	Auflösung 1 ppm / 0,1 Vol. % (> 999 ppm)

Allgemeine technische Daten	Betriebsfeuchte 10 bis 80 %rF
	Gewicht 291 g
	Abmessungen 132 x 60 x 37 mm (LxBxH)
	Betriebstemperatur -10 bis +50 °C
	Detektionsparameter ppm; Vol.-%; % UEG
	Reaktionszeit <2 sec
	Gase Methan; Propan; Butan; Wasserstoff (Formiergas)
	Detektierbar HFCKW, FCKW, HFO, HCFO, HC (R290), und Gemische
	Leckage-Alarm optischer und akustischer Alarm; Vibration
	Lebensdauer Sensor 2 Jahre unter normalen Bedingungen
	Sensitivität 1 g/a – Hoch+; 14 g/a – Niedrig; 3 g/a – Hoch
	Länge Sonden-/Fühlerrohr 295 mm
	EU-/EG-Richtlinen 2014/34/EU (ATEX)
	Akku-/Batteriestandzeit bis 10 h
	Lagertemperatur -20 bis +60 °C
	Ex-Schutz ATEX/UL CSA 60079-0, UL/CSA 60079-11, Zone 2
