  2. testo 324 Kit 3

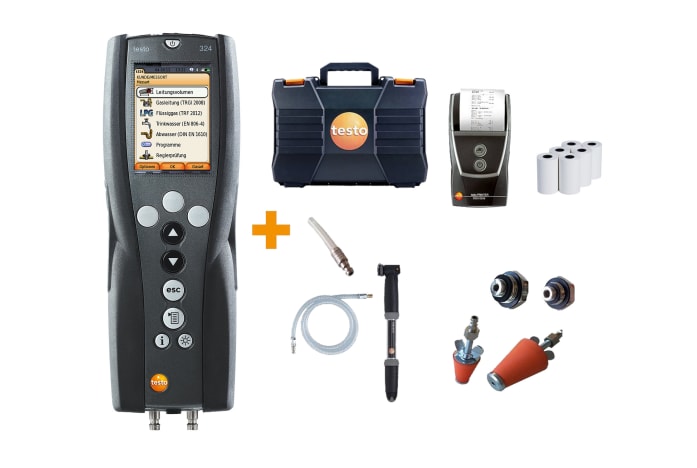

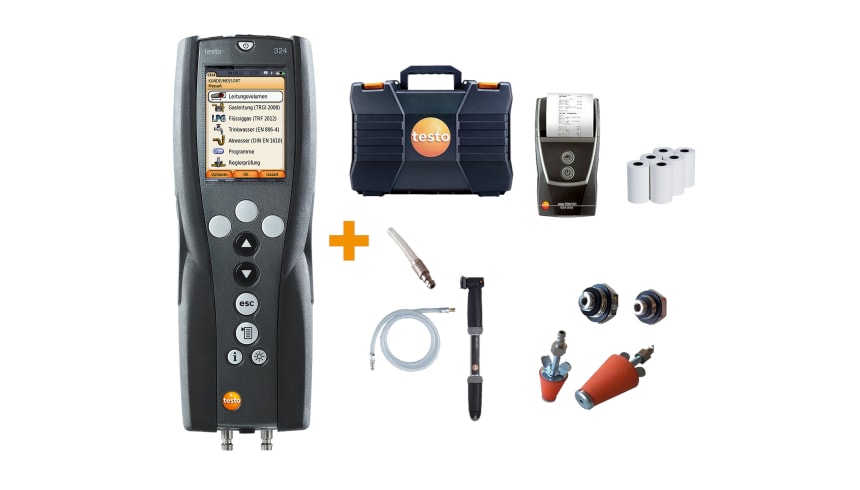

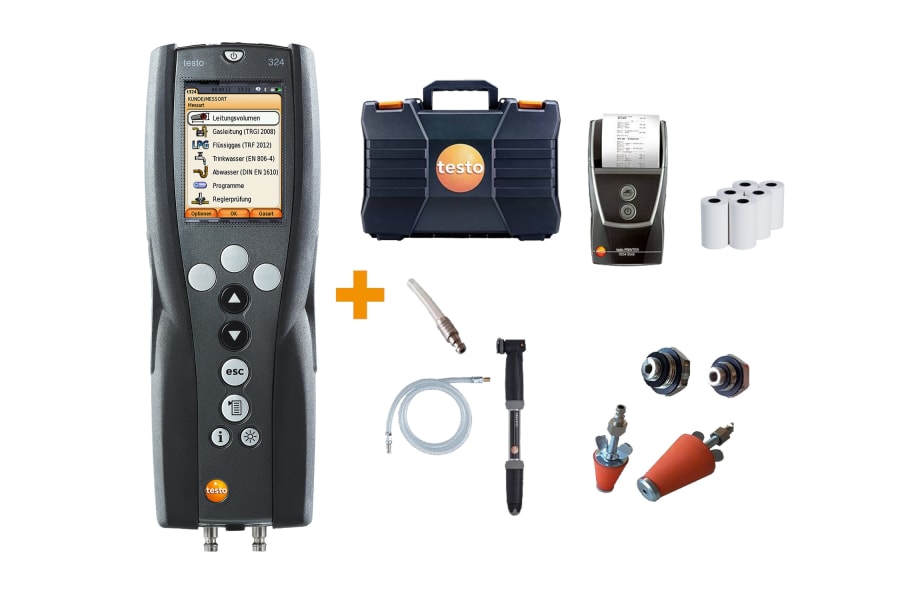

testo 324 Kit 3 - Avanzato per installatori

0563 3240 72
€ 1.680,00 € 2.049,60
1
  • Prova di tenuta sulle tubature del gas in conformità con UNI 7129:2015 e UNI 11137:2019 con metodo diretto
  • Esecuzione semplice e sicura della prova: grazie all’unità di riempimento gas che consente la pressurizzazione con il gas collegandosi in parallelo all’impianto
  • Memorizzazione e stampa dei valori misurati
  • Il kit proposto è stato configurato per eseguire tutte le prove con aria e gas fino a 1,2bar e le prove di verifica degli impianti gas con metodo diretto UNI 11137 con connessione singola.

    • Testo 324 con sensore interno gas/aria fino a 1,2bar, sensore di portata gas classe L, sensore di pressione barometrica, pompa integrata per pressurizzazione impianto e caricamento unità di riempimento gas fino a 300mbar, display grafico a colori e procedure guidate, batterie ricaricabili. Predisposizione per sensori di pressione fino a 25bar
    • Bluetooth® di trasmissione senza fili
    • Alimentatore 100-240 Vca
    • Stampante termica Irda alta velocità
    • Valigia con unità di riempimento gas per strumento e accessori
    • Pompa manuale per pressioni superiori a 300mbar e fino a 5bar
    • Tubi di connessione
    • Adattatore a espansione conico ½” (19-32 mm)
    • Adattatore a espansione conico ¾” (24-44 mm)
    • raccordo alta pressione filettato 3/8" e 3/4"
    • raccordo alta pressione filettato 1/2" e 1"
    • N.6 rotoli di carta termica di ricambio
    • Protocollo di collaudo
    • Manuale di utilizzo

    Probes

  • Probes
    Connection cable
    Cavo di collegamento
      :
      0430 0143
      € 60,00 € 73,20
    • Probes
      Quick-action surface probe
      Sonda rapida per superfici.
      Cavo di collegamento 0430 0143 non incluso.
        :
        0604 0194
        € 200,00 € 244,00
        1
      • Probes
        Hochdrucksonde bis 25 bar
        Sonda per pressioni fino a 25 bar, anche con acqua.
          :
          0638 1748
          € 324,00 € 395,28
          1
        • Additional accessories

          Cases

          Plugs, caps, hoses etc.

        • Plugs, caps, hoses etc.
          Conical test stop
          Raccordo di tenuta conico 1/2" che collega gli strumenti di controllo alle tubazioni 16-32 mm
            :
            0554 3151
            € 34,00 € 41,48
            1
          • Plugs, caps, hoses etc.
            Conical test stop
            Raccordo di tenuta conico 3/4" che collega gli strumenti di controllo alle tubazioni 24-44 mm
              :
              0554 3155
              € 35,00 € 42,70
              1
            • Plugs, caps, hoses etc.
              Single-pipe counter cap
              Tappo per contatore monotubo che collega i raccordi alla tubazione
                :
                0554 3156
                € 74,00 € 90,28
                1
              • Plugs, caps, hoses etc.
                High-pressure stage stop
                Raccordo filettato per alta pressione 3/8" e 3/4"
                  :
                  0554 3163
                  € 50,00 € 61,00
                  1
                • Plugs, caps, hoses etc.
                  High-pressure stage stop
                  Raccordo filettato per alta pressione 1/2" e 1"
                    :
                    0554 3164
                    € 50,00 € 61,00
                    1
                  • Printer and accessories

                  • Printer and accessories
                    testo-Schnelldrucker IRDA mit kabelloser Infrarot-Schnittstelle
                    Stampante rapida IRDA testo
                      :
                      0554 0549
                      € 253,00 € 308,66
                      1
                    • Printer and accessories
                      Spare thermal paper
                      Carta termica di ricambio per stampante, permanente
                        :
                        0554 0568
                        € 28,00 € 34,16
                        1

                      • Prova di tenuta sulle tubazioni del gas (prova di tenuta e di carico)

                        Gli impianti gas devono essere collaudati prima e dopo la loro messa in servizio. Normative tecniche definiscono procedure, pressioni e tempi di prova in funzione della componentistica utilizzata, della potenza degli apparecchi collegati e dal tipo di installazione.
                        In particolare le seguenti ispezioni sono importanti per la presente applicazione:
                        Prova di carico (resistenza meccanica)
                        La prova deve essere eseguita quando viene utilizzata componentistica speciale quali: tubi multistrato, giunti a pressare, CSST. Durante la prova viene testata la stabilità del materiale e la tenuta dei raccordi; ciò avviene prima dell’intonacatura o della copertura delle tubazioni del gas. Durante la prova di carico, il tubo appena installato, senza raccordi o alimentazione di gas, viene messo sotto pressione a 5 bar (la pressione da applicare può dipendere dallo specifico componente utilizzato). Il mezzo di prova è l’aria o il gas inerte. Durante la prova, che dura 2 ore (il tempo di prova può dipendere dallo specifico componente utilizzato), non deve verificarsi alcuna caduta di pressione.
                        Prova di tenuta
                        Questa prova serve a controllare la presenza di perdite nelle tubazioni, senza raccordi e alimentazione di gas. Durante il periodo di prova, lo strumento di misura non deve registrare alcuna caduta di pressione. Periodo e pressione di prova dipendono dalla specifica norma applicata.
                        Messa in servizio
                        Questa prova serve a verificare eventuali microperdite degli impianti con portata termica minore di 35kW. Vene eseguita dopo l’installazione degli apparecchi e con l’alimentazione gas.
                        testo-324

                        Prova di tenuta sulle tubazioni del gas in un locale caldaia

                        Un’installazione a gas eseguita a regola d’arte e secondo le normative tecniche di riferimento è un requisito fondamentale per un corretto funzionamento nel lungo periodo. Tuttavia, è possibile che durante il funzionamento le condizioni operative o altre condizioni generali influiscano sulla sicurezza dell’installazione a gas. Gli impianti tecnici sono soggetti a usura e contaminazione durante l’uso quotidiano. Solo un esperto è in grado di riconoscere, valutare e riparare questi tipi di alterazioni legate alla sicurezza. La prova di tenuta per il sistema di tubazioni deve essere ripetuta ad ogni manutenzione e intervento sull’impianto usando uno strumento di misura e registrando i risultati di prova in report.

                        Nella prova di tenuta, la tubazione del gas viene sempre testata in condizioni operative e con pressione di esercizio (non con una pressione di prova incrementata). Durante questa prova, uno strumento di misura rileva se il gas fuoriesce da una tubazione e in che quantità.

                        Misura della pressione al bruciatore

                        Le letture standard effettuate durante gli interventi di assistenza su impianti di riscaldamento domestici comprendono il controllo della pressione del gas nei bruciatori. Ciò implica la misura della pressione di flusso del gas e della pressione di riposo del gas. La pressione di flusso si riferisce alla pressione del gas in movimento e la pressione di riposo alla pressione del gas statico. Se la pressione di flusso per le caldaie a gas è leggermente al di fuori del range da 18 a 25 mbar, è necessario effettuare delle regolazioni e la caldaia non deve essere messa in funzione. Se viene tuttavia messa in funzione, il bruciatore non sarà in grado di funzionare adeguatamente e si verificheranno delle esplosioni al momento della regolazione della fiamma e quindi dei malfunzionamenti; il bruciatore si romperà e l’impianto di riscaldamento si spegnerà.

                        Prove di pressione sui tubi dell’acqua (acqua potabile e acque reflue)

                        In conformità con le norme DIN EN 806-4, DIN 1988-7 e DIN 1610, prima di essere messe in servizio le tubazioni dell’acqua potabile e delle acque reflue devono essere testate alla ricerca di perdite per mezzo di una prova di pressione con aria, gas inerte o acqua; inoltre devono essere sottoposte a una prova di carico con aria o gas inerte. Tuttavia, per motivi di igiene, è meglio che le tubazioni rimangano asciutte fino a poco prima di essere messe in funzione e che non siano sottoposte a una prova di tenuta con acqua. È raccomandata anche una prova di pressione con aria per prevenire la corrosione dei materiali metallici. La prova di pressione si divide in due parti in cui la pressione di prova e il tempo dipendono dall’obiettivo perseguito (carico o impermeabilità). Le perdite possono essere generalmente rilevate molto in fretta. Se si ha difficoltà a individuare le perdite, bisogna usare gli strumenti ausiliari e i materiali abituali per le tubazioni del gas (spruzzatura o verniciatura su soluzioni schiumogene).
