분해능, NETD, 시야각 및 초점:
열화상 이미지 품질을 올바르게 평가하는 방법
열화상 이미지 품질은 단일 값이 아니라 분해능, 광학계/시야각과 이에 따른 IFOV, 대비를 위한 NETD, 선명한 측정 포인트를 위한 초점의 상호작용입니다. 이 네 가지 요소를 체계적으로 확인하면 모델을 현실적으로 비교하고 작은 대상이 “너무 작게” 측정되거나 미세한 온도 차이가 “보이지 않게” 되는 것을 방지할 수 있습니다.
어떤 사양이 중요하며 어떤 용도에 적합한가?
분해능은 대상에 몇 개의 측정 포인트가 놓이는지를 결정하고, FOV/렌즈는 작업 거리에서 대상이 이미지에 얼마나 크게 보이는지(따라서 IFOV)를 결정합니다. NETD는 작은 온도 차이가 패턴으로 보이는지를 결정하며, 초점은 온도 정보가 선명하게 분리되는지를 결정합니다. 실제로 IFOV가 가장 엄격한 조건인 경우가 많습니다. 대상이 충분히 크게 촬영되지 않으면 더 나은 NETD 값이나 추가 기능도 큰 도움이 되지 않습니다.
검출기 분해능: 측정 포인트의 수
검출기 분해능은 일반적으로 픽셀 수로 표시됩니다. 이미지당 몇 개의 온도 값이 수집되는지를 나타냅니다.
대상이 작거나 안전 거리 또는 접근성 때문에 가까이 갈 수 없는 경우에는 더 높은 분해능이 도움이 됩니다. 대상에 놓이는 픽셀 수가 늘어나 혼합 픽셀 효과가 줄어듭니다.
높은 분해능이 적합한 광학계와 거리를 대신할 수는 없습니다. 너무 멀리 있거나 매우 넓은 시야각을 사용하면 대상은 작게 남고, 흐림으로 인해 세부 검출 성능이 저하될 수 있습니다.
SuperResolution: 더 큰 검출기 없이 측정 포인트 확대
높은 분해능이 적합한 광학계와 측정 거리를 대신할 수는 없습니다. 너무 멀리 있거나 매우 넓은 시야각을 사용하면 대상은 작게 남습니다. 또한 흐림으로 인해 실제 세부 검출 성능이 저하될 수 있습니다.
시야각(FOV) 및 렌즈 선택: 화면 영역에서 일어나는 일
시야각은 한 번에 볼 수 있는 장면의 범위를 결정합니다. 따라서 넓은 영역을 효율적으로 스캔할지, 작은 대상을 확대해야 할지를 결정하는 직접적인 요소입니다.
광각: 전체 개요 및 협소한 공간
광각은 건물 전체를 확인하거나 협소한 기술실에서 유용합니다. 단점은 작은 대상이 작게 보인다는 것입니다.
망원: 먼 거리의 작은 대상
망원 렌즈는 더 먼 거리에서도 작은 대상을 크게 촬영할 수 있게 합니다. 안전 거리나 접근성 때문에 측정 거리가 정해지는 전기 열화상 검사 또는 PV에서 특히 중요합니다.

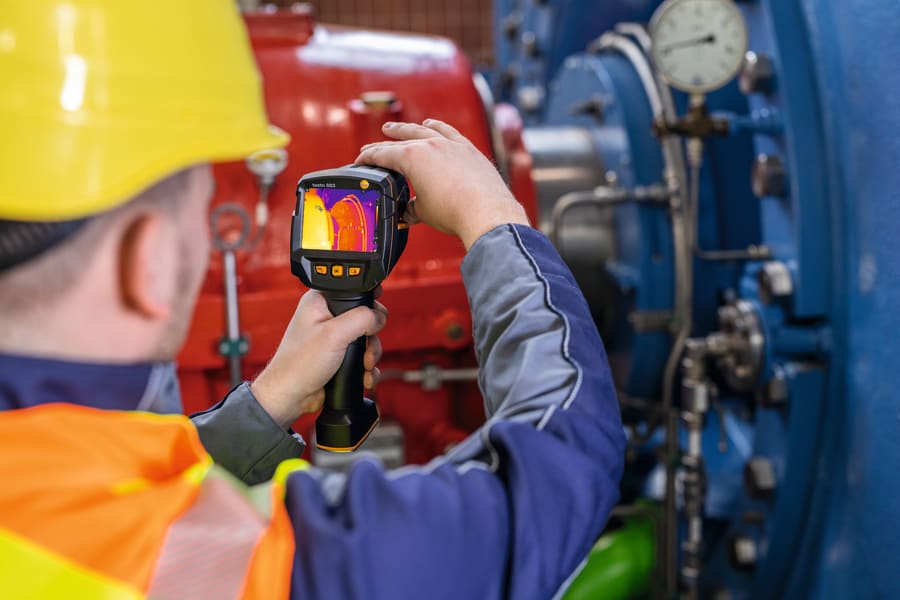

실무상 IFOV: 대상 크기, 거리 및 측정 가능성
IFOV는 기하학적 분해능을 나타냅니다. 픽셀이 “보는” 영역은 얼마나 클까요? 이 영역이 대상보다 크면 픽셀은 대상과 배경을 함께 측정합니다.
혼합 픽셀 이해하기
혼합 픽셀은 혼합 온도를 만듭니다. 이미지에서 핫스팟을 나타낼 수 있지만 수치 값은 대상 자체의 값이 아닙니다. 따라서 작은 대상의 절대 온도는 쉽게 오해를 불러일으킬 수 있습니다.
절차: 대상 정의 → 거리 확인 → 광학계/분해능 결정
대상 크기를 정의합니다.
일반적인 작업 거리를 정의합니다.
이미지에서 대상이 충분히 큰지 확인합니다(IFOV).
그렇지 않다면 거리를 줄이거나 광학계/분해능을 조정합니다.
실무에서 중요한 용어는 IFOVgeo(픽셀당 감지 가능한 최소 대상)와 IFOVmeas(온도를 신뢰성 있게 측정할 수 있는 최소 대상)입니다. 경험칙: IFOVmeas ≈ 3 × IFOVgeo. 정확한 측정을 위해 대상은 최소 감지 대상보다 약 2–3배 커야 합니다.
공간 분해능이 3,5 mrad이고 측정 거리가 1 m이면 픽셀 하나는 약 3,5 mm의 가장자리 길이에 해당합니다. 신뢰할 수 있는 온도 값을 위해 대상은 3,5 mm보다 훨씬 커야 합니다(실무상 최소 약 2–3픽셀).
열 감도(NETD): 대비 및 “노이즈”
NETD는 온도 차이를 대비로 얼마나 세밀하게 표시할 수 있는지를 나타냅니다.
낮은 대비(건물/표면)와 핫스팟 장면(전기)
건물 애플리케이션에서는 패턴의 대비가 낮은 경우가 많아 NETD가 결정적일 수 있습니다. 전기 애플리케이션에서는 핫스팟의 대비가 더 높은 경우가 많으며, IFOV, 초점 및 파라미터 설정(ε/RTC)이 주요 오류 원인입니다.
초점: 선명도가 곧 측정 품질
초점은 온도 정보가 공간적으로 선명하게 분리되는지를 결정합니다.
흐림은 가장자리와 핫스팟을 번지게 합니다. 특히 작은 대상이나 경계 영역의 측정 포인트가 더 크게 변동할 수 있습니다.
정해진 거리의 작은 대상에 정확히 초점을 맞추려면 수동 초점이 유리합니다. 자동 방식은 편리하지만 장면 대비와 반사에 좌우됩니다.
단자: IFOV/초점이 핵심이며 대상이 충분히 크고 선명하게 촬영되어야 합니다. 그렇지 않으면 수치 값은 혼합 값입니다. 건물 외벽: 주로 NETD/환경이 핵심이며 작은 패턴이 대비로 보여야 하고 경계 조건이 적합해야 합니다.
다음 단계: 소프트웨어 및 측정기 선택
소프트웨어/앱이 문서화 워크플로를 지원하는지 확인한 다음 애플리케이션에 적합한 측정기를 선택합니다.
