testo 868 (WiFi) - 열화상 카메라 (WiFi)

제품 번호  0560 8681

  • testo 868
  • testo 868
  • application testo 868
  • application testo 868
  • testo 871 testo 872
  • testo 868
  • testo 868
구매하기
+82 261 054 221
문의

  • 160 x 120 화소의 IR 해상도(testo SuperResolution 기술 이용 시 320 x 240 화소)

  • 0.08 °C의 열민감도

  • 전문적인 보고서 생성용 무료 분석 소프트웨어

  • hot / cold 지점을 자동으로 인식

  • 열화상 이미지를 JPEG으로 저장 가능

  • 현장에서 분석 및 측정 보고서 생성을 위한 앱(App)

전용 모바일 앱 testo Thermography App과 연동하여 스마트한 사용이 가능하며 슈퍼레졸루션(SuperResolution) 적용이 가능한 열화상 카메라 testo 868 (WiFi)


160 x 120 화소의 IR 해상도(testo SuperResolution 기술 이용 시 320 x 240 화소)

자세히 보기

제품 설명

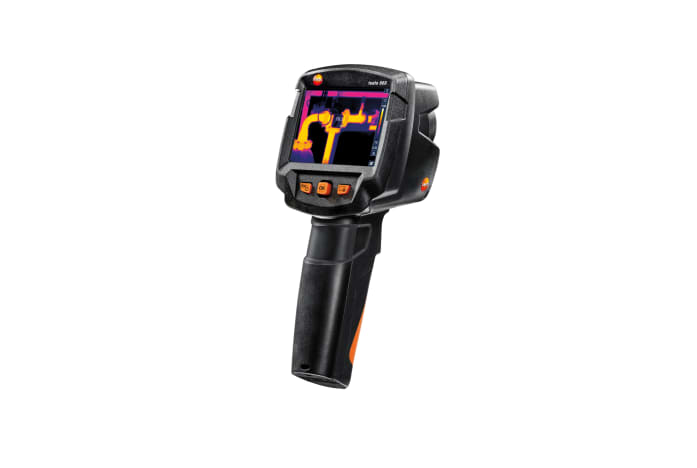

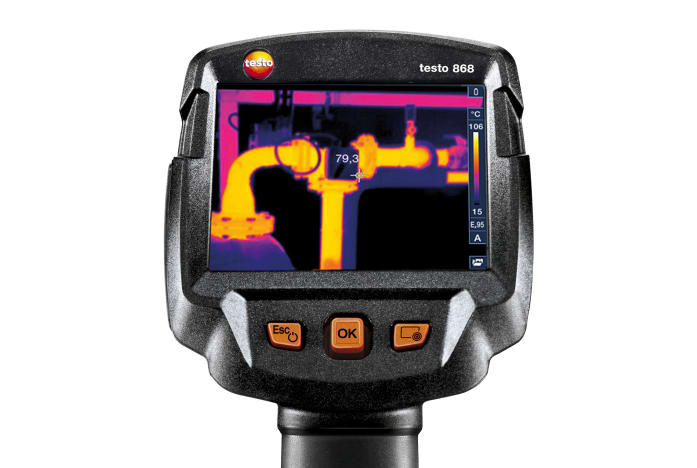

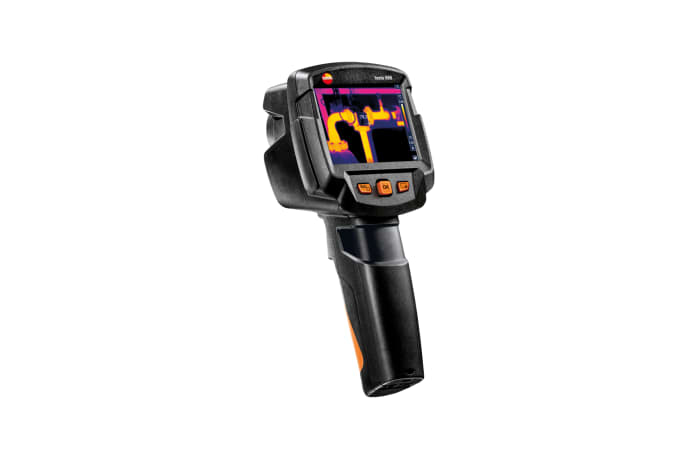

열화상 카메라 testo 868 (WiFi)는 160 x 120 픽셀의 열화상 이미지 해상도를 지원하는 열화상 카메라입니다. 슈퍼레졸루션(SuperResolution) 적용 시 320 x 240 픽셀의 열화상 이미지를 얻을 수 있습니다. 또한 방사율을 자동으로 설정해주는 testo ε-Assist 기능 뿐 아니라 건물의 열화상 비교를 위한 testo ScaleAssist 기능을 갖추고 있어 사용현장에 따른 정확한 측정을 돕습니다.


열화상 카메라 전용 모바일 앱(App) 연동을 통한 스마트한 측정

열화상 카메라 testo 868(WiFi) 는 모바일 기기와 연결해 사용할 수 있는 모바일 앱(App)을 통해 측정 현장에서 실시간으로 열화상 보고러를 작성해 전송할 수 있습니다. 또한 측정 대상과 멀리 떨어진 곳에서도 모바일 기기로 측정을 수행할 수 있습니다. 즉 모바일 기기를 제2의 디스플레이로 활용할 수 있을 뿐 아니라 측정한 열화상 이미지의 스케일, 팔레트 등을 앱을 통해 수정할 수 있습니다.


열화상 카메라 testo 868 (WiFi) 적용 분야

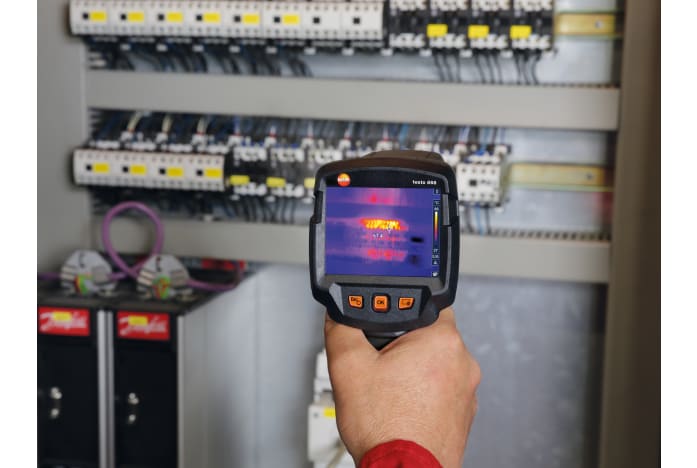

  • 전기 분야: 전기 설비의 과열 지점을 한 눈에 파악할 수 있습니다.
  • 설비 및 공조 분야: 설비의 문제가 발생할 수 있는 지점을 사전에 진단하여 예방할 수 있습니다.

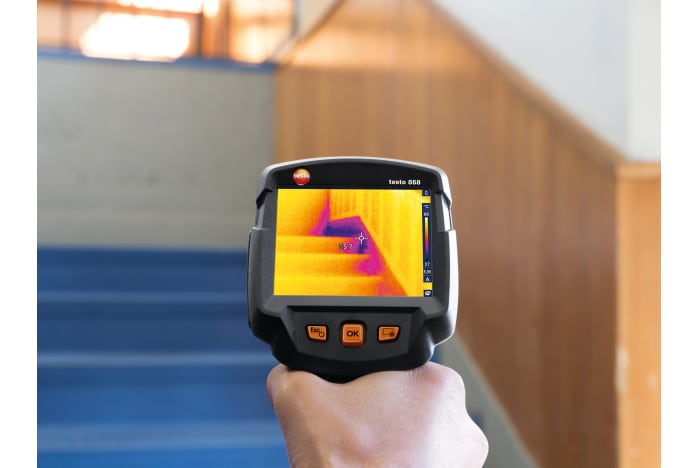

  • 건축 분야: 건축물의 에너지 손실 지점을 명확하게 파악할 수 있습니다.
  • R&D 분야: 작은 회로 기판의 미세한 온도 변화도 감지할 수 있습니다.


열화상 카메라 testo 868 (WiFi) 주요 기능

열화상 카메라 testo 868 (WiFi) 는 다음과 같은 주요 기능이 있습니다.

  • 높은 수준의 열화상 이미지 해상도: 총 19,200개의 온도점으로 구성되어 있습니다. 기본적으로 160 x 120 픽셀의 열화상 이미지를 지원하며, 슈퍼레졸루션(SuperResolution) 적용시 320 x 240 픽셀의 열화상 이미지를 얻을 수 있습니다.
  • 온도 분해능 (NETD) 0.08 °C 미만을 지원합니다.
  • 테스토 열화상 카메라 전용 모바일 앱(App) 이용시 측정 대상에서 실시간 열화상 카메라 보고서 작성 및 이메일 전송이 가능합니다. 또한 측정 대상과 떨어진 곳에서도 모바일 기기로 간편한 측정이 가능하며, 모바일 기기를 이용하여 열화상 이미지를 편집할 수 있습니다.
  • 디지털 카메라가 내장되어 있어 실화상 이미지도 함께 촬영할 수 있습니다.
  • 자동으로 최고 / 최저 온도를 찾아 표시해 줍니다.
  • 건축물의 내부 및 외부 온도를 적용해 보다 정확한 온도가 반영된 열화상 이미지를 얻을 수 있는 testo ScaleAssist 기능이 내장되어 있습니다.
  • IFOV 알림 기능은 측정 대상과 열화상 카메라를 최적의 거리를 유지할 수 있도록 도와줍니다.
  • 보고서 작성이 용이한 열화상 카메라 전용 한글 소프트웨어 IRSoft 무료 다운로드 받아 사용할 수 있습니다.
  • 열화상 이미지를 JPEG 파일 형식으로 저장할 수 있습니다.

상품 제공 시 포함

  • 열화상 카메라 testo 868 (WiFi) 본체
  • USB 연결 케이블
  • 전원 어댑터
  • 리튬 이온 배터리
  • 반사 스티커 (ε-markers)
  • 공장 성적서
  • 사용설명서
  • 케이스

기술 데이터

분해능

EU가이드라인 준수

EMC: 2014/30/EU; RED: 2014/53/EU
열화상 이미지 출력

적외선 해상도

160 x 120 픽셀

열민감도

<0.08 °C (80 mK)

시야

31° x 23°

최소 초점거리

<0.5 m

해상도(IFOV)

3,4 mrad(표준 렌즈)

SuperResolution(픽셀)

320 x 240픽셀

SuperResolution(IFOV)

2.1 mrad

이미지 재생율

9 Hz

초점

고정 초점

스펙트럼 범위

7.5 ~ 14 µm
이미지 출력 표시

이미지 크기

5 MP

최소 초점거리

min. 0.5 m
이미지 표시 방식

디스플레이 종류

8.9 cm (3.5") TFT, QVGA (320 x 240 픽셀)

디스플레이 옵션

실화상/열화상 이미지 지원

색

4가지 지원(Iron, rainbow, cold-hot, grey)
측정

측정 범위

-30 ~ 100 °C; 0 ~ +650°C

정확도

±2 ℃, 측정값의 ±2%

방사율

0.01 ~ 1

반응 온도

수동

testo ε-Assist

✓
측정 기능

분석 기능

평균 포인트 측정 핫/콜드 스팟 인식,델타T

순시 시야각(IFOV)

✓

testo ScaleAssist

✓
열화상 카메라

전체 화면 모드

✓

jpeg저장

✓

비디오 스트리밍

및 무선LAN과 테스토 열화상 어플리케이션을 통해 가능

표준렌즈

31° x 23°

디지털 카메라

✓

인터페이스

USB 2.0 Micro B

WLAN연결

무선 WLAN 전용 모바일 앱(testo Thermography App)을 통한 소통
이미지 저장소

이미지 파일 형식

.bmt; .bmp파일로 추출 가능(옵션); .png; .csv; .xls; .jpg

저장 기기

메모리(2.8 GB)
전원 공급

배터리 종류

급속 충전 가능,리튬이온(Li-ion)배터리 현장 교체 가능

작동 시간

4.0 시간

기기 작동

가능
주변 환경

대기습도

20 ~ 80%, 결로 현상 없음

하우징 보호등급

IP54

진동

2G

보관 온도

-30 ~ +60 °C

작동 온도

-15 ~ +50 °C
기기 사양

하우징 재질

PC - ABS

무게

510 g

크기

219 x 96 x 95 mm
PC소프트웨어

시스템 요구

Windows 10; Windows® 8.2
기술 데이터

제품 색상

검적색

디스플레이 조명

bright / normal / dark

적용분야

에너지 손실지점 감지를 통한 에너지 컨설팅

건물의 열화상 측정에 있어, 적외선 측정기술은 난방 또는 난방장치의 에너지 손실을 빠르고 효율적으로 분석할 수 있도록 도와줍니다. 높은 온도 분해능으로 열화상 카메라는 단열 성능과 열교 지점에 대한 구체적인 이미지를 얻을 수 있습니다. 예를 들어 창문이나 문 밖으로 에너지가 손실되는 것을 기록하고 문서화하는 것은 건축물 전체의 에너지를 관리하는 데 도움이 됩니다. 열화상 카메라는 에너지 컨설팅 분야에서 종합적인 에너지 사용량을 진단하고, 또 유지보수  서비스를 제공하는 최고의 솔루션이 될 수 있습니다.
Thermal imager testo 872 - Energy consultancy

난방 시스템의 성능 점검

난방, 환기 및 공조 시스템은 테스토 열화상 카메라를 이용하면 빠르고 믿을 수 있게 점검할 수 있습니다. 열화상 카메라는 이미지를 통해 온도 분포가 규칙적이지 못한 부분을 발견해 냅니다. 그러므로 열화상 카메라는 래디에이터에서 열이 막히거나 새는 부분을 확인하는 데 사용할 수 있습니다.
열화상 카메라의 실용적인 적용분야:
  • 바닥 난방 시스템의 열 흐름 점검
  • 레디에이터 성능 점검
  • 급배기 온도 측정
Thermal imager testo 871 - Checking of heating systems and installations

파이프의 파열지점 추적

파이프의 파열이 발생하면 확인할 수 있는 방법은 전체 벽이나 바닥 전체를 열어야 할지도 모릅니다. 열화상 카메라를 이용하면 손상지점을 최소화하여, 효율적으로 바닥의 난방 시스템이나 사람이 닿기 어려운 파이프라인의 누수지점을 빠르고 정확하게 점검할 수 있습니다. 이는 불필요하게 벽이나 바닥을 뜯어낼 필요가 없다는 것을 의미합니다. 곧 유지보수 비용도 적게 듭니다.
