testo 340 -  Analisador de combustão para a indústria

Ordem nº  0632 3340

  • É possível medir CO, CObaixo NO, NObaixo, NO2 o SO2

  • Graças a ampliação da faixa de medição, o instrumento pode ser utilizado em altas concentrações de gás

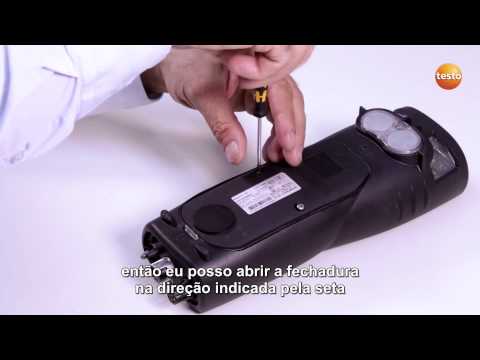

  • Sensores de gas précalibrados permitem a troca das células de forma prática e rápida

  • Medição integrada de pressão diferencial e de velocidade para o cálculo de fluxo

Controle de emissões na indústria: o analisador de gases de combustão testo 340 oferece tecnologia profissional, fácil manuseio e execução prática em um único instrumento. O analisador de gases de combustão testo 340 de alto desempenho é equipado com um sensor O 2 e pode ser equipado com até 3 sensores adicionais.

Este instrumento de medição precisa de sonda.

Clique aqui para ver a lista.

Descrição

 Durante a atividade profissional voce necesita de uma tecnología precisa na qual se pode confiar, mas também de dispositivos funcionais que sejam fáceis de entender, aptos para a industria e versáteis. Com o analisador de combustão testo 340 você terá tudo isto em apenas um instrumento.

Analisador de combustão testo 340, medição industrial de emissões e muito mais

Quais células necessita em suas atividades profissionais diárias e que medições efetua com maior frequencia? Ninguém melhor do que você para definir as aplicações do testo 340. Porisso o instrumento vem equipado com uma célula padrão de O2, deve-se adicionar pelo menos mais uma com as necessidades práticas (CO, CObaixo, NO, NObaixo, NO2 ou SO2). Deste modo, o analisador de gases de combustão é adaptado para a atividade diária. A construção compacta combinada com tecnologia eficaz oferece o máximo de mobilidade. O analisador de gases de combustão é ideal para operações durante o comissionamento e controle de medições operacionais em combustão e geração de energia. Na aba "Aplicações" saiba mais sobre as áreas de aplicação as quais o analisador de combustão foi particularmente adequado.

Altas concentrações de gás resultam em problema para o analisador de combustão

A aplicação da faixa de medição permite efetuar medições ilimitadas inclusive com altas concentrações de gás (por exemplo, para a análise industrial de gases de combustão). Para proteger os sensores é ativado automaticamente a ampliación da faixa de medição (diluição) em caso de altas concentrações de gás. Porisso o analisador de gases de combustão não é forçado nas baixas concentrações de gases.



Escopo da entrega

O pedido inclui

Analisador de gases de combustão testo 340 com bateria, protocolo de calibração e cinta para transporte, equipado com célula de O2 medição integrada de velocidade e pressão diferencial.

ATENÇÃO: o testo 340 deve estar equipado com segunda célula de gás, caso contrario o analizador não funciona. Pode ser equipado com no máximo 3 células adicionais.
Pressão diferencial

Faixa de medição

-200 a 200 hPa

Exatidão

±0,5 hPa (-49,9 a 49,9 hPa)

±1,5 % do vm (Faixa remanescente)

Resolução

0,1 hPa

Pressão absoluta

Faixa de medição

+600 a +1150 hPa

Exatidão

±10 hPa

Resolução

1 hPa

Medição de O₂

Faixa de medição

0 a 25 vol.%

Exatidão

±0,2 vol.%

Resolução

0,01 vol.%

Tempo de reação t₉₀

< 20 s

CO (compensado H₂)

Faixa de medição

0 a 10000 ppm

Exatidão

±10 ppm ou ±10 % do vm (0 a 200 ppm)

±20 ppm ou ±5 % do vm (201 a 2000 ppm)

±10 % do vm (2001 a 10000 ppm)

Resolução

1 ppm

Tempo de reação t₉₀

< 40 s

CO baixo (compensado H₂)

Faixa de medição

0 a 500 ppm

Exatidão

±2 ppm (0 a 39,9 ppm)

±5 % do vm (Faixa remanescente) data corresponds to 20°C ambient temperature. Additional temperature coefficient 0.25% of reading/K.

Resolução

0,1 ppm

Tempo de reação t₉₀

< 40 s

Medição de NO

Faixa de medição

0 a 4000 ppm

Exatidão

±5 ppm (0 a 99 ppm)

±5 % do vm (100 a 1999 ppm)

±10 % do vm (2000 a 4000 ppm)

Resolução

1 ppm

Tempo de reação t₉₀

< 30 s

Medição de NO baixo

Faixa de medição

0 a 300 ppm

Exatidão

±2 ppm (0 a 39,9 ppm)

±5 % do vm (Faixa remanescente)

Resolução

0,1 ppm

Tempo de reação t₉₀

< 30 s

Medição de NO₂

Faixa de medição

0 a 500 ppm

Exatidão

±10 ppm (0 a 199 ppm)

±5 % do vm (Faixa remanescente)

Resolução

0,1 ppm

Tempo de reação t₉₀

< 40 s

To avoid absorption, a maximum measurement duration of 2 hours should not be exceeded.

Medição de SO₂

Faixa de medição

0 a 5000 ppm

Exatidão

±10 ppm (0 a 99 ppm)

±10 % do vm (Faixa remanescente)

Resolução

1 ppm

Tempo de reação t₉₀

< 40 s

To avoid absorption, a maximum measurement duration of 2 hours should not be exceeded.

Medição de tiragem

Faixa de medição

-40 a +40 hPa

Exatidão

±0,03 hPa (-2,99 a +2,99 hPa)

±1,5 % do vm (Faixa remanescente)

Resolução

0,01 hPa

Medição temperatura

Faixa de medição

-40 a +1200 °C

Exatidão

±0,5 °C (0 a +99 °C)

±0,5 % do vm (Faixa remanescente)

Resolução

0,1 °C

Determinação do grau de efetividade (Eta)

Measuring range

0 a 120 %

Resolução

0,1 %

Perda de gas de combustão

Faixa de medição

0 a 99,9 %

Resolução

0,1 %

Cálculo do ponto de orvalho dos gases de combustão

Faixa de medição

0 a 99,9 °Ctd

Resolução

0,1 °Ctd

Medição de CO₂ (cálculo de O₂)

Faixa de medição

0 a CO₂ max

Exatidão

±0,2 vol.%

Resolução

0,1 vol.%

Tempo de reação t₉₀

< 40 s

Dados técnicos gerais

Peso

960 g

Dimensões

283 x 103 x 65 mm

Temperatura de operação

-5 a +50 °C

Carcaça

TPE PC

Classe de proteção

IP40

Product colour

Preta

Sondas conectáveis

1 x flue gas probe; 1 x temperature probe; 1 x differential pressure

Durabilidade

> 6h (Pumpe an, Displaybeleuchtung aus, bei 20°C)

Tipo de display

Display gráfico

Tamanho do display

160 x 240 pixels

Função de exibição

Graphic display

Fonte de energia

Battery block 3.7 V / 2.4 Ah, Mains unit 6.3 V / 2 A

Max. press.neg. /gás de combustão

-200 mbar

Max. press. pos./gás de combustão

50 mbar

Combustíveis definidos pelo usuário

10 user-defined fuels incl. test gas as fuel

Comprimento da mangueira

max. 7.8 m (corresponds to two probe hose extensions)

Fluxo da bomba

0.6 l/min (regulated)

Máximo

100 folders

Armazenagem por pasta

Max. 10 sites

Armazenamento por local

Max. 200 logs

Diversos

The max. number of logs is determined by the number of folders or sites

Interface

Bluetooth®; USB; Interface IR/IRDA; gas outlet; Mains connection; probe input/ probe inputs; Pressão diferencial

Temperatura de armazenagem

-20 a +50 °C

Sondas de combustão

R$ 569,00
incl. impostos
R$ 149,00
incl. impostos

Sondas de temperatura

Mini sonda ambiente

Ordem nº: 0600 3692

R$ 439,00
incl. impostos
R$ 869,00
incl. impostos

Sondas industriais

Kit de sonda industrial 1200 ° C

Ordem nº: 0600 7610

R$ 7.289,00
incl. impostos
Kit de sonda industrial 1800 ° C

Ordem nº: 0600 7620

R$ 3.999,00
incl. impostos

Acessórios

Preço sob consulta
impressora infravermelho Testo

Ordem nº: 0554 0549

R$ 2.109,00
incl. impostos
R$ 219,00
incl. impostos
Unidade de rede internacional

Ordem nº: 0554 1096

R$ 429,00
incl. impostos
R$ 419,00
incl. impostos
Software testo easyEmission

Ordem nº: 0554 3334

R$ 1.989,00
incl. impostos
R$ 519,00
incl. impostos
R$ 569,00
incl. impostos

Análise da atmosfera de gás (processo térmico)

A análise do gás de combustão é usada para os processos térmicos de manufatura, a partir do controle de emissão em andamento, via instalação e otimização dos sistemas de combustão, até o monitoramento de processo. Os intrumentos de análise de gás de combustão servem para otimizar as operações e economizar combustível. Ao mesmo tempo, a medição de gás de combustão possibilita a verificação e o monitoramento da emissão dos valores limite do gás de combustão impostos pelas autoridades, juntamente com o teste funcional dos instrumentos de emissão permanentemente instalados. Os instrumentos de análise de gás de combustã são cada vez mais usados para os processos de monitoramento e qualidade do produto.

Vantagens do testo 340:

Ideal para medições em altas concentrações

• Ao registrar concentrações muito altas, a extensão de variação de medição é automaticamente ativada. Isso possibilita a continuação da medição. O sensor de gás não fica sujeito a nenhuma pressão mais alta do que fica em baixas concentrações de gás. Isso garante que o sensor tenha uma vida útil mais longa possível.

Medição do funcionamento em motores industriais

Os instrumentos de análise do gás de combustão são um dos itens de equipamento que são usados no dia a dia pelos engenheiros de serviço para alcançar o giro excelente dos motores. A medição do gás de combustão é usada em motores industriais quando eles são comissionados, em manutenção regular ou para resolução de problemas quando estão sendo executados de maneira instável. O papel principal da medição de gases de combustão é ajustar o mecanismo para os parâmetros de funcionamento ideais, respeitando os regulamentos de valores-limite em vigor. O trabalho de manutenção que é feito regularmente, contribui de forma importante ao evitar inatividades durante o longo prazo, ao garantir a qualidade do sistema e, assim, um alto nível de eficiência e ter uma influência significante nos níveis de emissão.

Vantagens do testo 340:

Medição separada do NO e NO2

• O valor real NOx é medido com a combinação do sensor de NO e NO2. Em motores de gás, o NO2, componente do valor do NOx pode flutuar consideravelmente, para que a medição separada de cada um dos gases seja necessária para os valores corretos do NOx.

Medições mesmo em altas concentrações de CO

• Em altas concentrações inesperadas (até 50,000 ppm), a diluição automática do sensor com ar fresco possibilita medições mesmo quando as condições do motor não estão definidas, sem impactos negativos na vida útil do sensor.

Sondas especiais de gás de combustão para motores industriais como um acessório

• Essas sondas são altamente resistentes ao calor e especialmente projetadas para compensar as diferentes condições de pressão, por exemplo: para fazer medições antes e depois do conversor catalítico.

Parâmetros específicos do motor

• Os parâmetros mais importantes para os motores industriais como O2, CO, NO, NO2, NOx e Lambda podem ser exibidos simultâneamente.

Medição do funcionemento em queimadores industriais

A análise de gás de combustão do testo 340 oferece aos engenheiros de serviço uma grande variação de funções técnicas. Além da conformidade com as normas ambientais, também pode ser usado para verificar o funcionamento correto e otimizar a eficiência do queimador. A medição do gás de combustão é usada em queimadores industriais para um comissionamento seguro e eficiente, em intervalos de manutenção regular ou para resolução de problemas quando estão sendo executados de maneira instável.

Vantagens do testo 340:

Economia de tempo através de pré-configurações úteis do instrumento

• Combustíveis típicos, uma sequência sensata de parâmetros do gás de combustão em exposição e configurações úteis do instrumento são pré-ajustadas para cada aplicativo. Dicas na tela guiam o usuário através da medição (nenhum conhecimento prévio específico para o instrumento necessário). O testo 340 fica pronto para ser operado em apenas alguns minutos.

Medição irrestrita em altas concentrações

• Ao comissionar os queimadores ou levar medições em sistemas não familiares, concentrações muito altas podem ocorrer de forma inesperada. A extensão da variação de medição é automaticamente ativada nesses casos.

Sempre pronto para uso - mesmo nas condições difíceis do dia a dia.

• O armazenamento potente protege o instrumento de medição contra choques.
