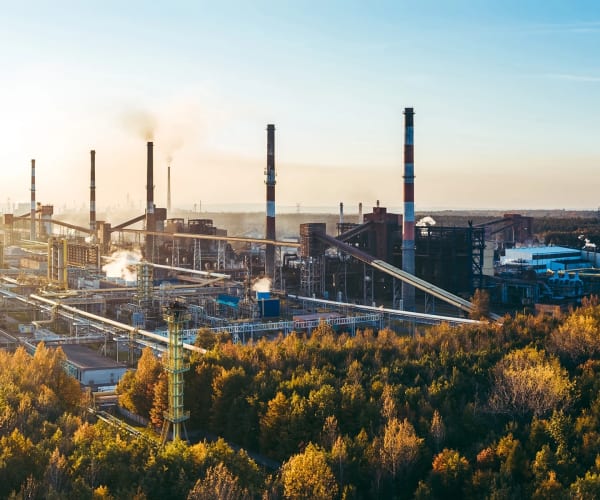

Măsurarea emisiilor în instalațiile industriale – sectoare & procese tipice

În instalațiile industriale, cum ar fi fabricile de sticlă, ciment sau oțel, instrumentele de măsură a emisiilor înregistrează continuu sau periodic componentele gazelor de ardere, cum ar fi O₂, CO, CO₂, NO_x, SO₂ și praf în mg/m³, pentru a asigura respectarea valorilor limită de emisie și a controla eficient procesele. Sunt instalate la puncte de măsurare definite și integrate în fluxurile operaționale și de documentare ale instalației.

Surse tipice de emisii în instalațiile industriale

Instalațiile industriale generează emisii în principal acolo unde sunt arse combustibili sau sunt eliberate gaze de proces. Sursele tipice de emisii sunt:

arzătoare principale și flăcări de cuptor în cuptoarele de sticlă sau ciment,
cazane și sisteme de încălzire pentru producerea aburului,
cuptoare de uscare și tratare în industria siderurgică sau metalurgică,
fluxuri de gaze de ardere din sistemele de recuperare a căldurii reziduale sau etapele de postcombustie.

În multe cazuri, aceste surse de emisii sunt conectate la conducte centrale de gaze de ardere sau coșuri de fum. Instrumentele de măsură a emisiilor sunt poziționate astfel încât să capteze fluxuri reprezentative de gaze de ardere – adesea imediat înainte de ieșirea coșului de fum sau la puncte de colectare definite ale gazelor de ardere.

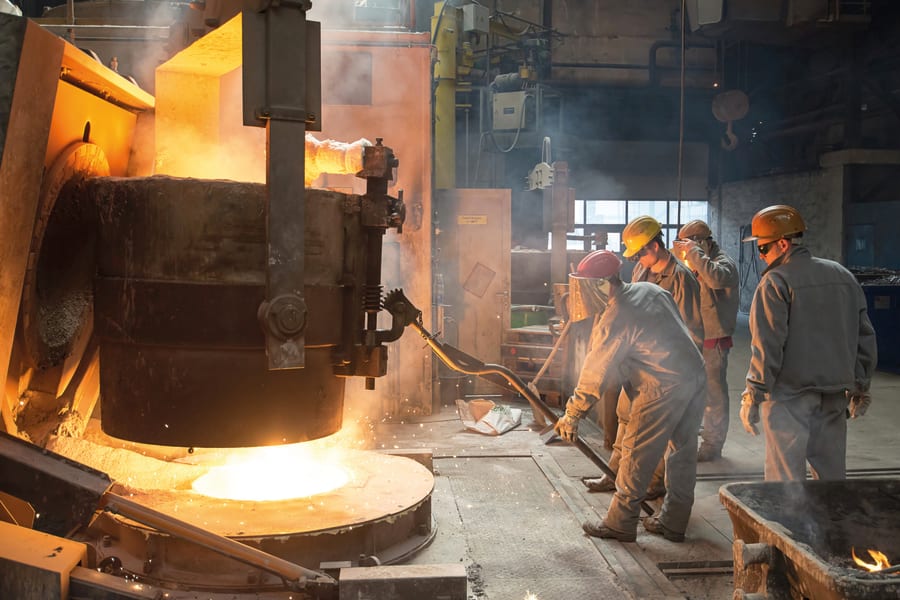

Surse de emisii în instalațiile industriale

Puncte de măsurare, mărimi măsurate și condiții la limită

Selectarea punctelor de măsurare adecvate este decisivă pentru măsurători semnificative ale emisiilor. Criteriile importante sunt:

condițiile de curgere în gazele de ardere (amestecare suficientă, fără zone similare zonelor moarte),
condițiile de temperatură și presiune,
conținutul de praf și umiditate,
accesibilitatea pentru montaj și întreținere.

Mărimile măsurate tipice în instalațiile industriale sunt O₂, CO, CO₂, NO_x, SO₂ și praf. În funcție de proces, pot fi adăugate componente suplimentare, cum ar fi HCl sau HF în instalațiile de incinerare a deșeurilor. Instrumentele de măsură a emisiilor trebuie să acopere domenii de măsurare care pot capta atât domeniul tipic de funcționare, cât și vârfurile așteptate. În același timp, temperaturile ridicate, praful și componentele agresive reprezintă provocări pentru prelevarea de probe, condiționarea gazelor și tehnologia senzorilor.

Exemplu practic: într-o fabrică de ciment, temperatura gazelor de ardere în zona gazului brut poate atinge câteva sute de grade Celsius, în timp ce nivelurile de praf se află în intervalul g/m³. Sondele de prelevare și modulele de condiționare a gazelor trebuie proiectate corespunzător pentru a proteja atât instrumentele de măsură, cât și conductele de uzură și blocare.

Măsurarea emisiilor în sectoare selectate

Industria sticlei, cimentului și oțelului în rezumat

În industria sticlei, emisiile de NO_x și SO₂ sunt adesea în centrul atenției. Punctele de măsurare sunt instalate de obicei în fluxul de gaze de ardere al cuptoarelor de topire. Temperaturile ridicate ale procesului și timpii lungi de funcționare ai cuptoarelor necesită sisteme de măsurare deosebit de robuste, cu trasee de măsurare NDIR stabile pe termen lung și condiționare fiabilă a gazelor.

În industria cimentului, pe lângă NO_x și SO₂, emisiile de praf sunt deosebit de relevante. Măsurătorile se efectuează în mai multe puncte: de exemplu, la gazele de evacuare ale cuptorului, la instalațiile de desprăfuire sau la sistemele de ardere secundară. Sistemele de măsurare a emisiilor trebuie să poată face față unor sarcini ridicate de praf și combustibili variabili.

În industria oțelului, măsurătorile emisiilor se efectuează, printre altele, la cuptoarele de tratament termic, sistemele de recuperare a căldurii reziduale și alte etape de proces. În funcție de proces, trebuie monitorizate diferite componente gazoase și fracții de praf. Instrumentele de măsură a emisiilor sunt adesea integrate în sistemele de control al proceselor existente pentru a combina monitorizarea valorilor limită și optimizarea operațională.

Industria sticlei Industria cimentului Industria oțelului Industria aluminiului Minerit

Integrarea instrumentelor de măsură a emisiilor în conceptele de instalație

Instrumentele de măsură a emisiilor nu sunt unități izolate, ci parte a unui concept global al instalației care cuprinde tehnologia de proces, curățarea gazelor de ardere și sistemele de monitorizare. Aspectele tipice de integrare sunt:

integrarea valorilor măsurate în sistemele de control al proceselor (de ex. pentru monitorizarea automată a valorilor limită),
conectarea cu sistemele de curățare a gazelor de ardere (de ex. controlul etapelor de denitrificare sau desulfurare),
conectarea la arhivarea datelor și raportare pentru audituri și rapoarte de reglementare.

Interacțiunea sistemelor mobile și staționate

În multe instalații industriale, sistemele de măsurare a emisiilor staționate și dispozitivele mobile se completează reciproc. Sistemele staționate înregistrează continuu emisiile la coșurile principale de fum, în timp ce instrumentele de măsură a emisiilor mobile sunt utilizate pentru măsurători suplimentare la instalațiile auxiliare, procesele temporare sau în timpul punerii în funcțiune. Aceasta permite acoperirea flexibilă atât a cerințelor legale, cât și a problemelor operaționale.

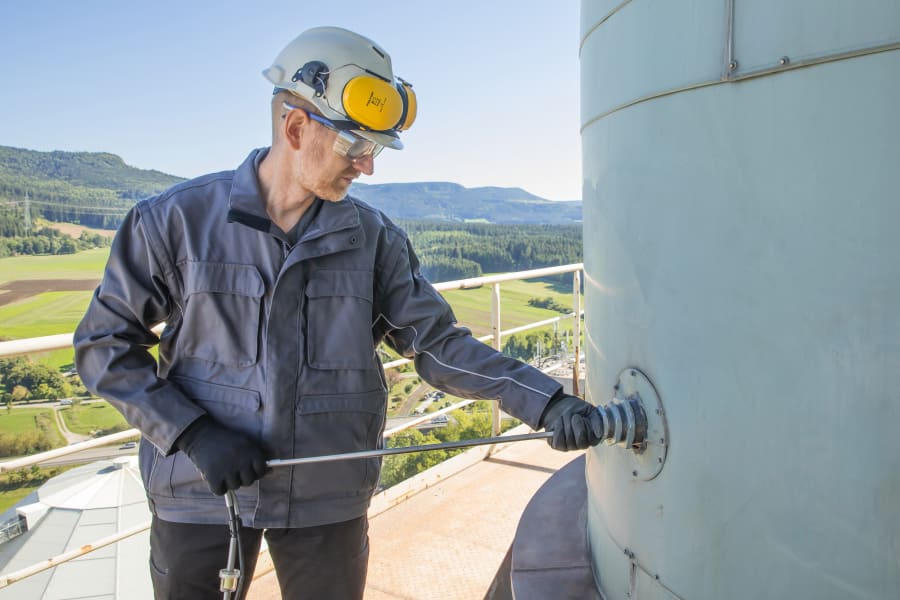

Instrumente de măsură a emisiilor în conceptul de instalație
