testo 330-1 LL v2010 - Gran profesionalidad y sensores de larga duración

Modelo  0632 3306 70

  • Visualización gráfica de las mediciones

  • Interpretación clara e intuitiva

  • Vida útil de hasta 6 años para los sensores de O2 y CO

  • Función de autodiagnóstico del instrumento

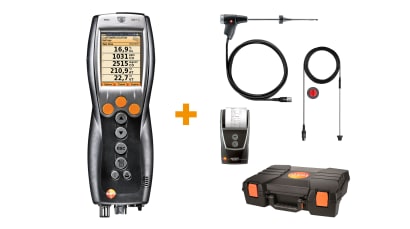

testo 330-1 LL v2010, con sensores larga vida, display gráfico color, incl. batería recargable y protocolo de calibración

Descripción del producto

Gracias a sus nuevas funciones, los analizadores de los productos de la combustión de la gama testo 330-LL son incluso más profesionales y fiables. Entre ellas destacan:
• Pantalla en color de alta resolución para visualizar gráficamente los datos de medición
• Menús de medición avanzados – como la verificación de tuberías – para un análisis en profundidad de la instalación de calefacción
• Función logger para registrar la evolución de la medición



Datos técnicos generales

Medidas

270 x 90 x 65 mm

Temperatura de funcionamiento

-5 hasta +45 ºC

Clase de protección

IP40

Medidas de la pantalla

240 x 320 píxeles

Funciones de pantalla

Pantalla gráfica a color

Alimentación de corriente

Bloque de baterías 3,7 V/2,6 Ah; Fuente de alimentación 6 V/1,2 A

Máximo memoria

500.000 valores medidos

Temperatura de almacenamiento

-20 hasta +50 ºC

Peso

600 g (sin batería)

Presión diferencial

Rango

0 hasta +300 hPa

Exactitud

±0,5 hPa (0,0 hasta 50,0 hPa)

±1 % del v.m. (50,1 hasta 100,0 hPa)

±1,5 % del v.m. (Resto rango)

Resolución

0,1 hPa

Medición de O₂

Rango

0 hasta 21 % Vol.

Exactitud

±0,2 % Vol.

Resolución

0,1 % Vol.

Tiempo de respuesta t₉₀

< 20 s

Medición de CO (con compensación de H₂)

Rango

0 hasta 8000 ppm

Exactitud

±10 ppm o ±10 % del v.m. (0 hasta 200 ppm)

±20 ppm o ±5 % del v.m. (201 hasta 2000 ppm)

±10 % del v.m. (2001 hasta 8000 ppm)

Resolución

1 ppm

Tiempo de respuesta t₉₀

< 60 s

Cíclo de medición

0 hasta 500 ppm

Opción medición de CO bajo (con compensación de H₂)

Rango

0 hasta 500 ppm

Exactitud

±2 ppm (0 hasta 39,9 ppm)

±5 % del v.m. (40 hasta 500 ppm)

Resolución

0,1 ppm

Tiempo de respuesta t₉₀

< 40 s

Medición de O₂

Rango

0 hasta 3000 ppm

Exactitud

±5 ppm (0 hasta 100 ppm)

±5 % del v.m. (101 hasta 2000 ppm)

±10 % del v.m. (2001 hasta 3000 ppm)

Resolución

1 ppm

Tiempo de respuesta t₉₀

< 30 s

Medición de NO bajo

Rango

0 hasta 300 ppm

Exactitud

±2 ppm (0 hasta 39,9 ppm)

±5 % del v.m. (40 hasta 300 ppm)

Resolución

0,1 ppm

Tiempo de respuesta t₉₀

< 30 s

Medición de tiro

Rango

-9,99 hasta +40 hPa

Exactitud

±0,02 hPa o ±5 % del v.m. (-0,50 hasta +0,60 hPa)

±0,03 hPa (+0,61 hasta +3,00 hPa)

±1,5 % del v.m. (+3,01 hasta +40,00 hPa)

Resolución

0,01 hPa

Medición Temperatura

Rango

-40 hasta +1200 ºC *

Exactitud

±0,5 ºC (0 hasta +100,0 ºC)

±0,5 % del v.m. (Resto rango)

Resolución

0,1 ºC (-40 hasta +999,9 ºC)

1 ºC (> +1000 ºC)

* Measuring range depends on the connected flue gas probe

Determinación del rendimiento (Ren)

Rango

0 hasta 120 %

Resolución

0,1 %

Pérdidas por chimenea

Rango

0 hasta 99,9 %

Resolución

0,1 %

Medición CO₂ (cálculo a partir del O2)

Rango

0 hasta CO₂ máx (Rango de visualización)

Exactitud

±0,2 % Vol.

Resolución

0,1 % Vol.

Tiempo de respuesta t₉₀

< 40 s

Medición de la presión

Rango

0 hasta +300 hPa

Exactitud

±0,5 hPa (0,0 hasta 50,0 hPa)

±1 % del v.m. (50,1 hasta 100,0 hPa)

±1,5 % del v.m. Resto rango

Resolución

0,1 hPa

Medición CO (con compensación de H₂)

Rango

0 hasta 4000 ppm

Exactitud

±20 ppm (0 hasta 400 ppm)

±5 % del v.m. (401 hasta 2000 ppm)

±10 % del v.m. (2001 hasta 4000 ppm)

Resolución

1 ppm

Tiempo de respuesta t₉₀

< 60 s

Medición de CO ambiental

Rango

0 hasta 500 ppm

Exactitud

±5 ppm (0 hasta 100 ppm)

±5 % del v.m. (> 100 ppm)

Resolución

1 ppm

Tiempo de respuesta t₉₀

aprox. 35 s

con sonda CO 0632 3331

Medición de CO₂ ambiental

Rango

0 hasta 1 % Vol.

0 hasta 10000 ppm

Exactitud

±75 ppm o ±3 % del v.m. (0 hasta 5000 ppm)

±150 ppm o ±5 % del v.m. (5001 hasta 10000 ppm)

Tiempo de respuesta t₉₀

aprox. 35 s

con sonda CO₂ ambiental 0632 1240

Medición de fugas de gas para gases combustibles

Rango

0 hasta 10000 ppm CH₄ / C₃H₈; Rango de visualización

Exactitud

Señal Indicador óptico (LED) Indicación acústica mediante zumbador

Tiempo de respuesta t₉₀

< 2 s

con sonda de detección de fugas de gas 0632 3330

Medición del CO del ambiente en el entorno caldeado

El monóxido de carbono (CO) es un gas incoloro, inodoro y sin sabor, pero también es venenoso. Se produce por la combustión incompleta de sustancias que contienen carbono (gasóleo, gas, combustibles sólidos, etc.). Si el CO penetra en el flujo sanguíneo a través de los pulmones, se combina con la hemoglobina e impide que el oxígeno se transporte en la sangre; lo que provocará la muerte por asfixia. Este es el motivo de comprobar las emisiones de CO regularmente en los puntos de combustión de los sistemas de calefacción y en las áreas circundantes.

Medición de la presión en calderas (presión de la tobera, presión del caudal de gas, etcétera)

Las lecturas estándar tomadas durante los servicios del sistema de calefacción domésticos incluyen la comprobación de la presión en las calderas. Implica la medición de la presión del caudal de gas y la presión en reposo del gas. La presión del caudal, también denominada presión de suministro, hace referencia a la presión del gas que fluye y la presión en reposo del gas estático. Si la presión del caudal para calderas de gas se encuentra ligeramente fuera del intervalo de 18 a 25 mbar, no se deben realizar ajustes y la caldera no se debe poner en funcionamiento. Sin embargo, si se pone en funcionamiento, este no será correcto, y se producirán explosiones cuando se encienda la llama; al final la caldera fallará y el sistema de calefacción se apagará.

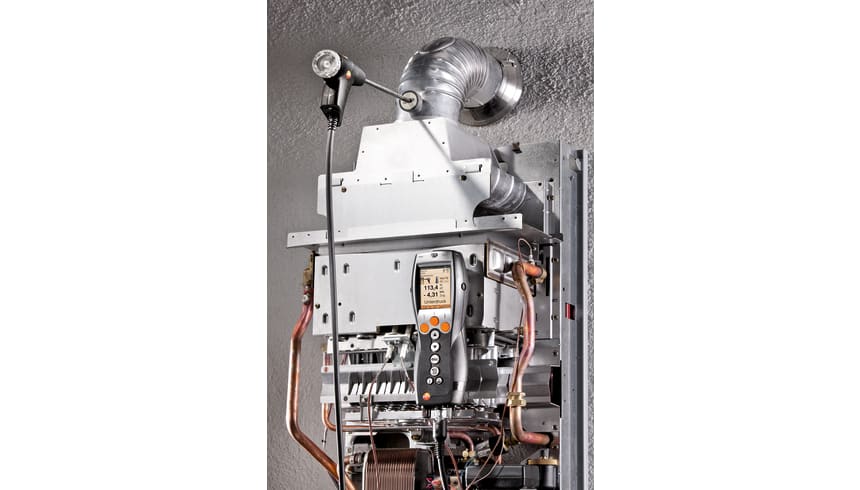

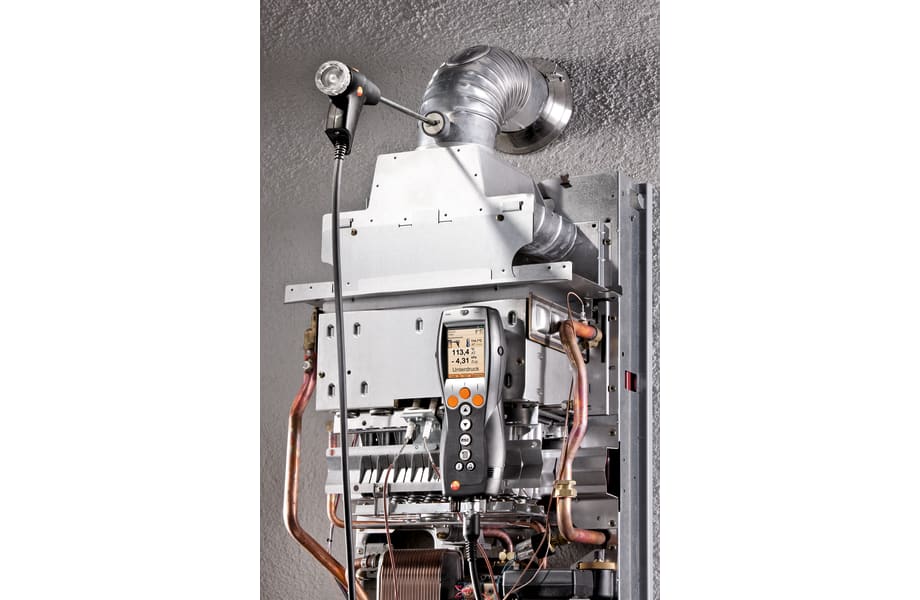

Medición de los parámetros de gases de combustión de la caldera (CO, O2, temperatura, etc.)

La medición de los gases de combustión de los sistemas de calefacción sirve para establecer los contaminantes liberados con los gases de combustión (por ejemplo, monóxido de carbono CO o dióxido de carbono CO2) y la energía de calefacción perdida con los gases de combustión caldeados. En algunos países, la medición de los gases de combustión es un requisito legal. Tiene dos objetivos principales:

1. Asegurarse de que la atmósfera se contamina lo menos posible y

2. Asegurarse de que la energía se utiliza lo más eficientemente posible.

Las cantidades estipuladas de contaminantes por volumen de gases de combustión y de pérdidas de energía nunca se deben superar.

La medición de los resultados requeridos por la ley tiene lugar durante la operación estándar (utilizando el aparato en cada caso). Con una sonda Lambda (sonda de único orificio o de varios orificios), se realiza la medición en el centro del caudal de la tubería de conexión (en el centro de la sección cruzada de la tubería, no en el borde) entre la caldera y la chimenea. El analizador de gases de combustión registra los valores medidos que se pueden imprimir o transferir a un PC en una etapa posterior.

La medición la realiza el instalador en la puesta en marcha y, si es necesario, cuatro semanas más tarde por el inspector de gases de combustión o deshollinador, y luego a intervalos regulares por el técnico de servicio autorizado.

Medición de las temperaturas en radiadores

Cuando se miden las temperaturas de los radiadores, se registran en particular las temperaturas de caudal y retorno y el técnico las evalúa. La temperatura del caudal se define como la temperatura del medio de transferencia térmica (por ejemplo, el agua) con el que se suministra el sistema. La temperatura del medio que fluye fuera del sistema se denomina la temperatura de retorno. Para evitar pérdidas dentro del sistema de distribución del calor y conseguir un mejor nivel de eficiencia, es necesario el registro en un punto de las temperaturas de caudal y retorno. La implementación de medidas pertinentes conduce al ajuste hidráulico basado en la información sobre las temperaturas de caudal y de retorno. Esto define un procedimiento con el que se suministra a cada radiador o circuito de calefacción de un radiador plano dentro de un sistema de calefacción, a una temperatura de caudal establecida, la cantidad precisa de calor necesaria para conseguir la temperatura ambiente requerida para habitaciones individuales Las condiciones operativas con fallos darán como resultado un exceso considerable en el consumo de electricidad y energía de calefacción. El reglamento de ahorro de energía alemán (EnEV) requiere el ajuste hidráulico para los sistemas que se instalan o revisan por esta precisa razón.
