testo 350 - Caja analizadora para el sistema de análisis de combustión

Modelo  0632 3510

  • La ampliación del rango de medición permite efectuar mediciones ilimitadas incluso con altas concentraciones de gas

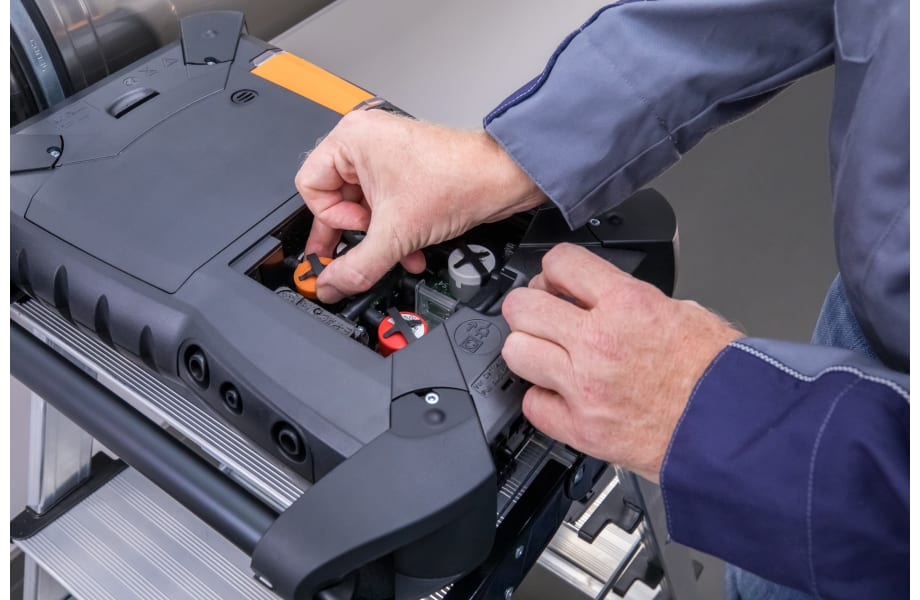

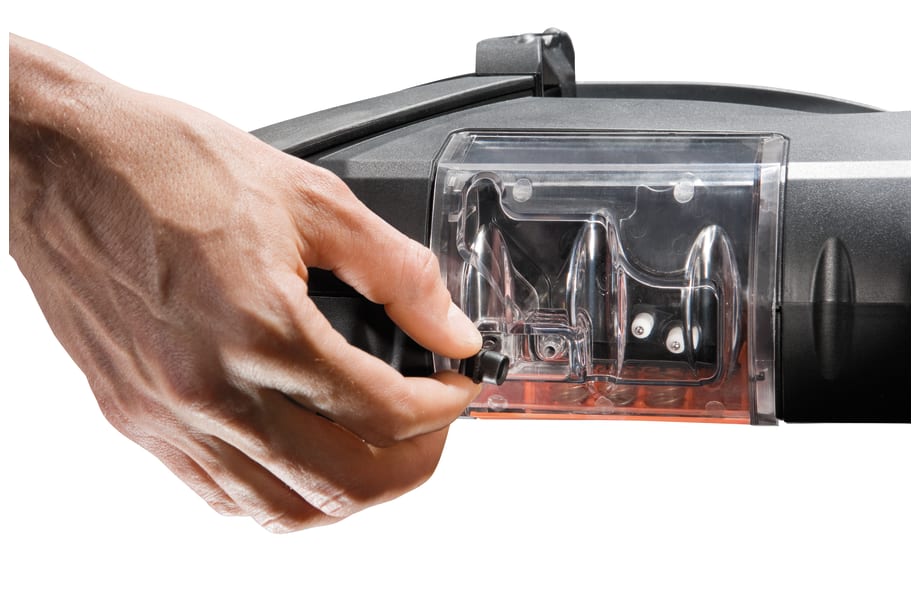

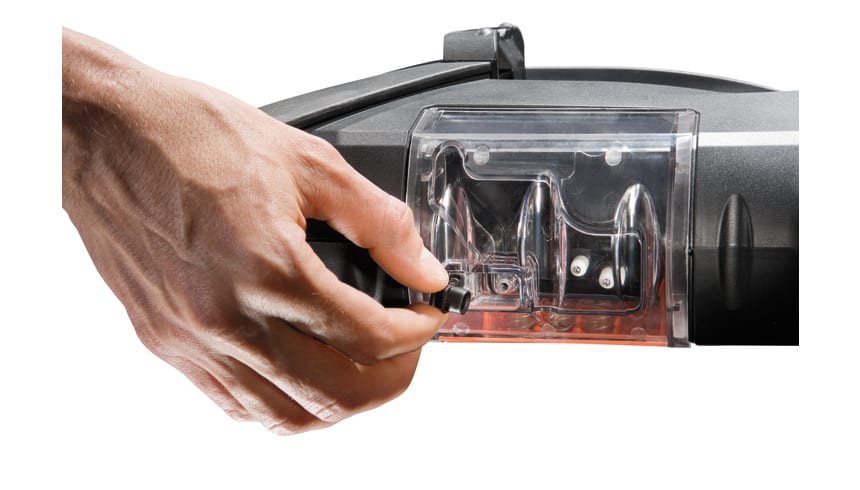

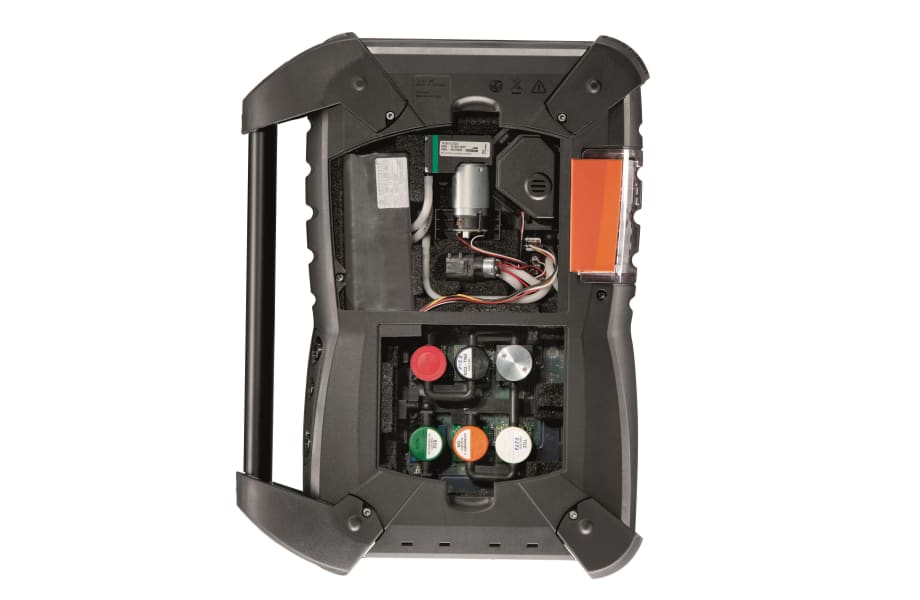

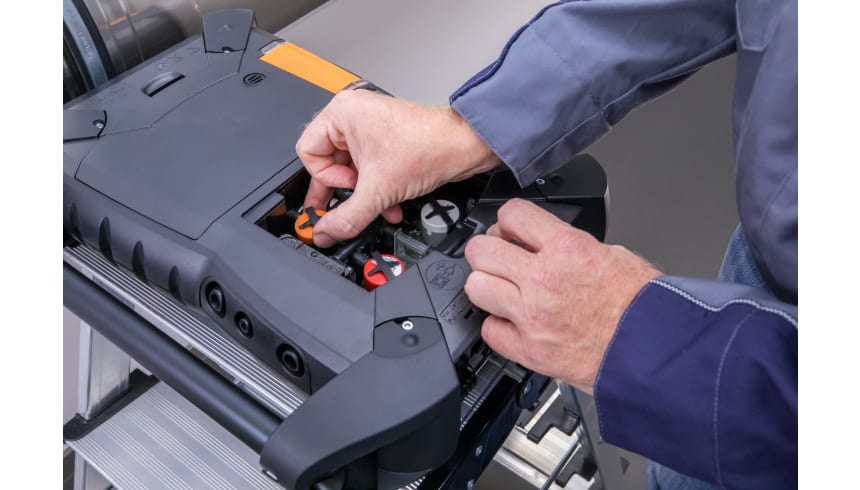

  • Cambio sencillo de los sensores de gas y acceso rápido a las piezas de desgaste

  • La carcasa cerrada con protección integrada contra golpes permite el uso en entornos duros

  • Manejo sencillo de la caja analizadora a través de la Unidad de Control o el software easyEmission (ambos productos disponibles por separado)

El analizador de combustión testo 350 cumple con las más altas exigencias de la medición industrial de emisiones: manejo sencillo, tecnología de medición precisa y diseño robusto convencen en la práctica diaria. La caja analizadora se puede equipar con hasta seis sensores de gas. Entre ellos hay cinco sensores de gas opcionales para que pueda elegir entre sensores de CO, NO, NO2, SO2, H2S, CxHy o CO2.

Este analizador requiere una sonda para la puesta en marcha.

Haga clic aquí para seleccionar las sondas.

Descripción del producto

Adecuado para el análisis profesional de gases de combustión y la medición industrial de emisiones en motores industriales, quemadores, turbinas de gas y en procesos térmicos: El analizador de gases de combustión testo 350 cumple con las tareas versátiles de medición y análisis, convence a largo plazo por su diseño industrial y es apto para el complejo registro de datos.



El analizador de gases de combustión testo 350 consta de dos unidades

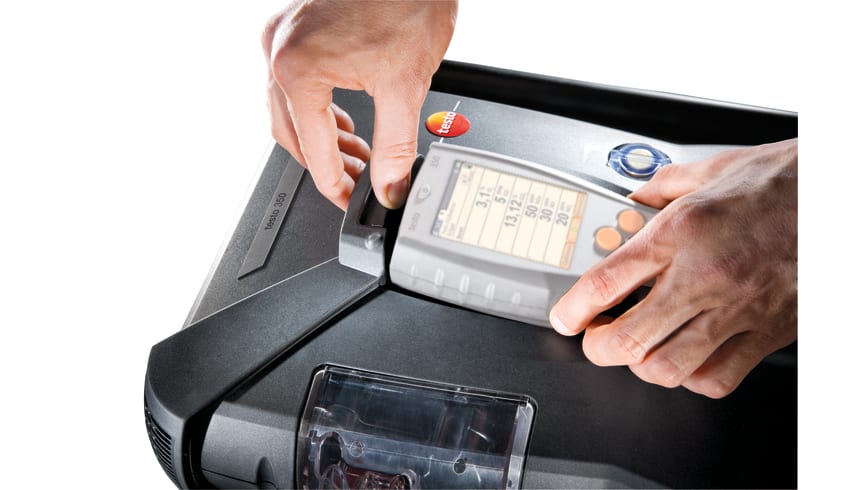

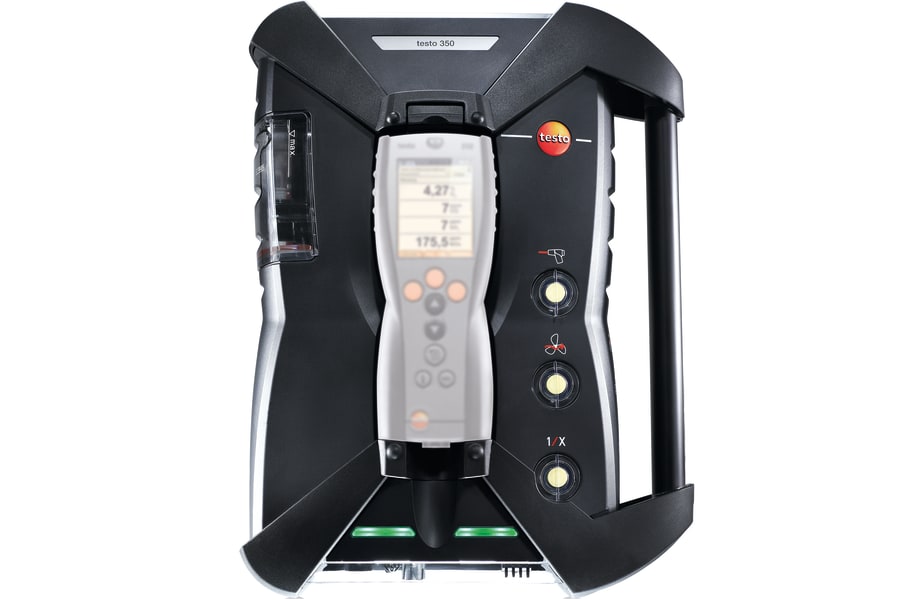

  • Mediante la Unidad de Control testo 350 (producto por separado) con una pantalla gráfica de disposición clara se controla la medición de emisiones. El manejo es muy sencillo: En el menú se pueden elegir aplicaciones tales como quemador, turbina de gas, motores y aplicaciones personalizadas. Además, con la Unidad de Control también es posible controlar a distancia la caja analizadora en caso de una separación local del tubo de gases de combustión y el lugar de ajuste, especialmente recomendable para mediciones de emisiones en instalaciones grandes.

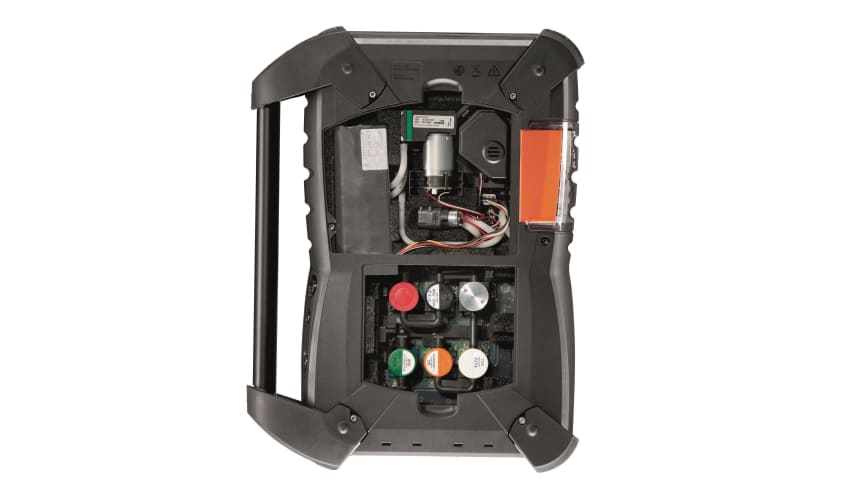

  • La caja analizadora testo 350 es necesaria para la ejecución de la medición de emisiones ya que está contenida todo el sistema de sensores y el sistema electrónico. La caja analizadora testo 350 contiene de forma estándar un sensor de gas de O2, sin embargo, para la puesta en marcha tiene que estar conectado, como mínimo, un sensor (apto para el funcionamiento con máximo 6 sensores). Al conectar los sensores opcionales es posible seleccionar entre sensores de gas para CO, CO2, NO, NO2, SO2, H2S o CxHy.

    La ampliación única del rango de medición permite la realización de mediciones sin restricciones incluso con altas concentraciones de gases. Para proteger los sensores se activa automáticamente la ampliación del rango de medición (dilución) en caso altas concentraciones de gas inesperadas. El rango de medición de un sensor seleccionado puede ampliarse con un factor determinado. La abertura de mantenimiento en la parte inferior del instrumento posibilita un acceso rápido a todas las piezas sometidas a desgaste y relevantes para el mantenimiento, como bombas y filtros, etc., las cuales pueden ser limpiadas o reemplazadas por el usuario. Además, el testo 350 tiene diversas funciones de diagnóstico para los instrumentos. Los mensajes de los instrumentos se emiten en texto legible y son comprensibles fácilmente. El estado actual del analizador de gases de combustión se visualiza en todo momento.

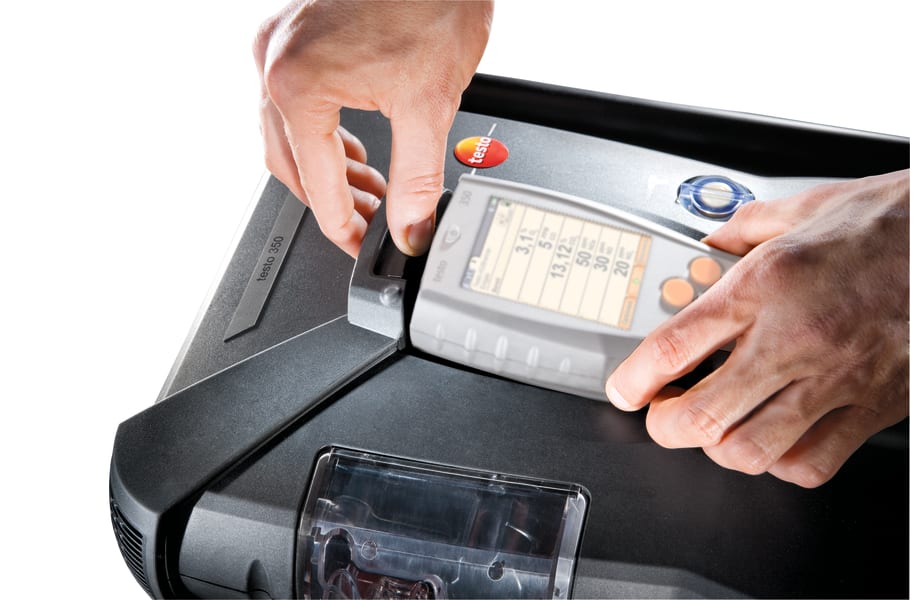

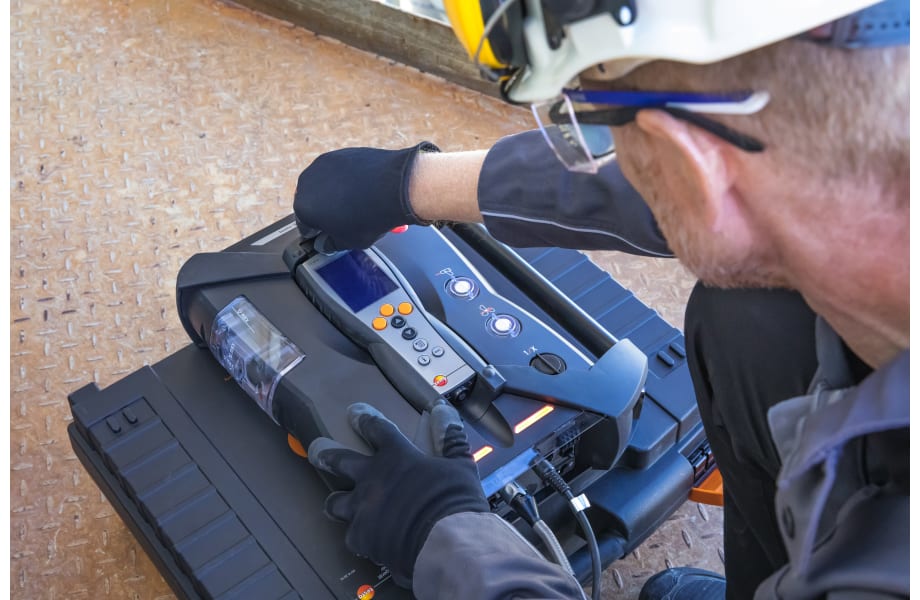

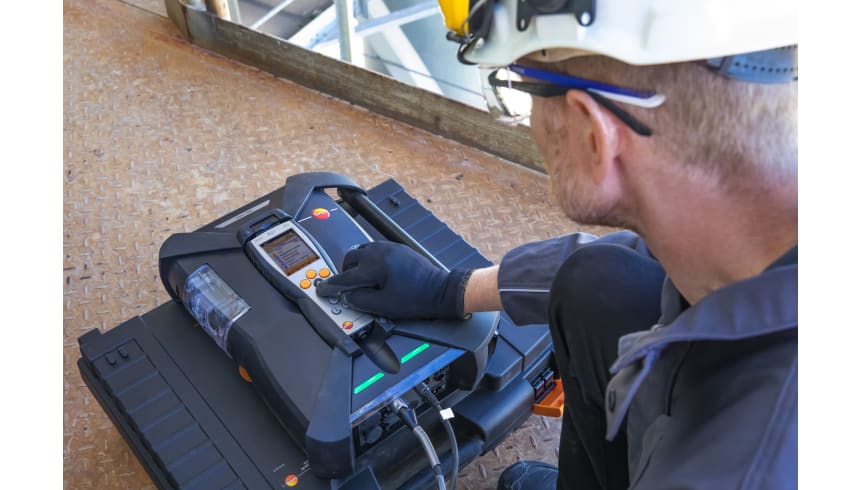

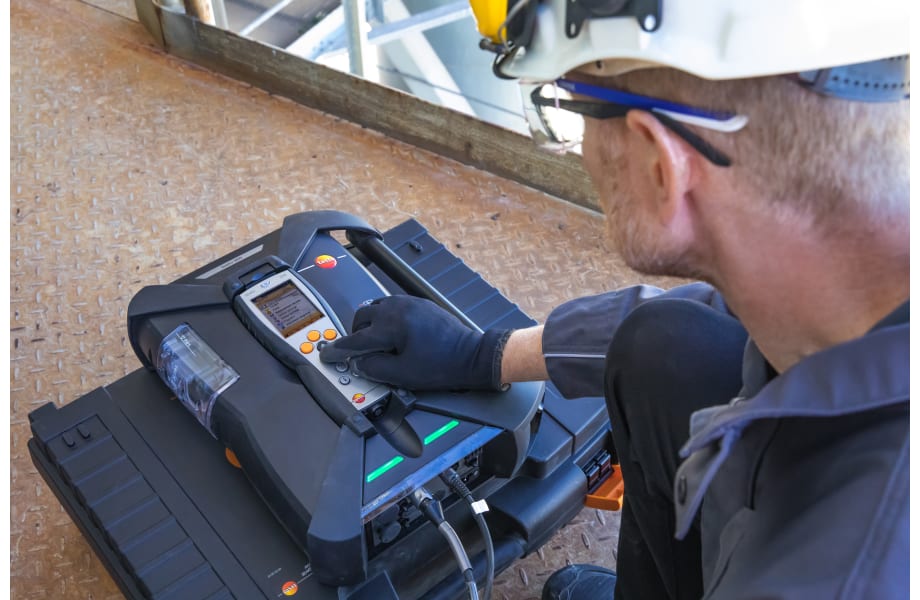

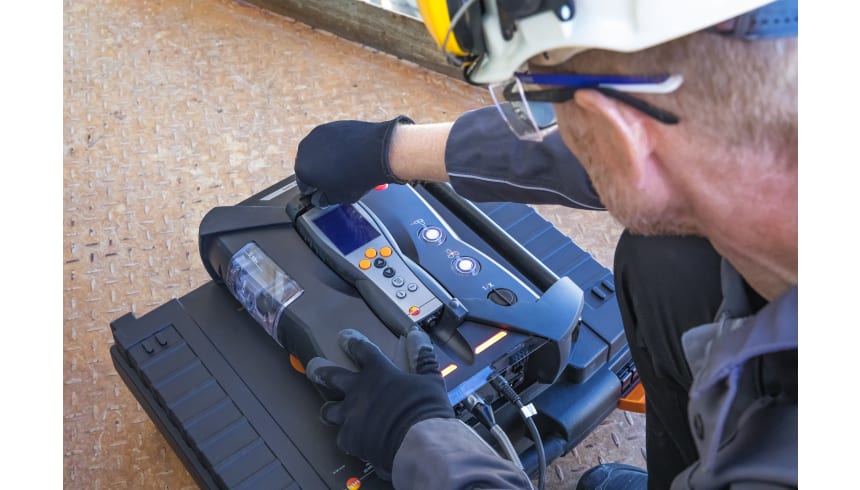

    Manejo de la caja analizadora testo 350

    La caja analizadora puede controlarse con la Unidad de Control, también puede manejarse en combinación directa con un PC/ordenador portátil y el software easyEmission (vía USB, Bluetooth® 2.0 o CANCase). Luego de la programación, la caja analizadora puede ejecutar mediciones de forma autónoma y almacenar los resultados. Además es posible una visualización o transmisión de los datos de medición desde la caja analizadora hasta la Unidad de Control o el software.

    Para el envío inmediato del informe de medición utilice también nuestra App gratuita que convierte su teléfono inteligente o tableta con Android en una unidad de visualización para la caja analizadora.



Volumen de suministro

Caja analizadora testo 350, equipada con O2, incl. sensor de presión diferencial, entrada para la sonda de temperatura tipo K NiCr-Ni y tipo S, Pt10Rh-Pt, conexión para el bus de datos Testo, batería, sonda de aire de combustión integrada (NTC), entrada para disparador, memoria de datos de medición, puerto USB y set de correa para colgar.

Importante: La caja analizadora testo 350 solo puede utilizarse en combinación con la Unidad de Control testo 350 o el software "easyEmission". Estos artículos están disponibles por separado.
Datos técnicos generales

Peso

4800 g

Medidas

330 x 128 x 438 mm

Temperatura de funcionamiento

-5 hasta +45 ºC

Material de la carcasa / del producto

ABS

Clase de protección

IP40

Color del producto

Black

Sondas conectables

1 x sonda de temperatura del aire de combustión; 1 x sonda de gases de combustión; 1 x sonda de temperatura; 1 x presión diferencial

Tipo de batería

pilas de litio

Autonomía

5 h

Alimentación de corriente

fuente de alimentación CA 100 V ... 240 V (50 ...60 Hz)

Entrada de tensión

11V ... 40V

Cálculo del punto de rocío

0 °Ctd; 99 °Ctd

Carga máx. de polvo

20 20 g/m³ polvo en el gas de combustión

Depresión máx PdC

-300 mbar

Presión máx PdC

50 mbar

Entrada del disparador

tensión 5...12 voltios (flancos ascendentes o descendentes) amplitud > 1 seg carga: 5 V/máx, 5 mA, 12 V/máx. 40 mA

Carga máx. de humedad

+70 °C Temperatura del punto de rocío en la entrada de medición de la caja analizadora

Longitud de la manguera

máx. 16.2 m (corresponde a 5 extensiones de la manguera)

Caudal bomba

1 l/min. con monitorización de flujo

Máximo memoria

250.000 valores de medición

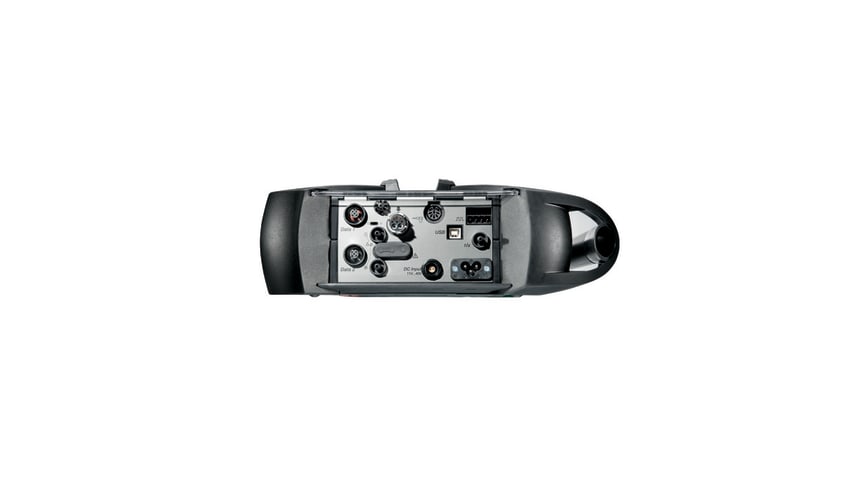

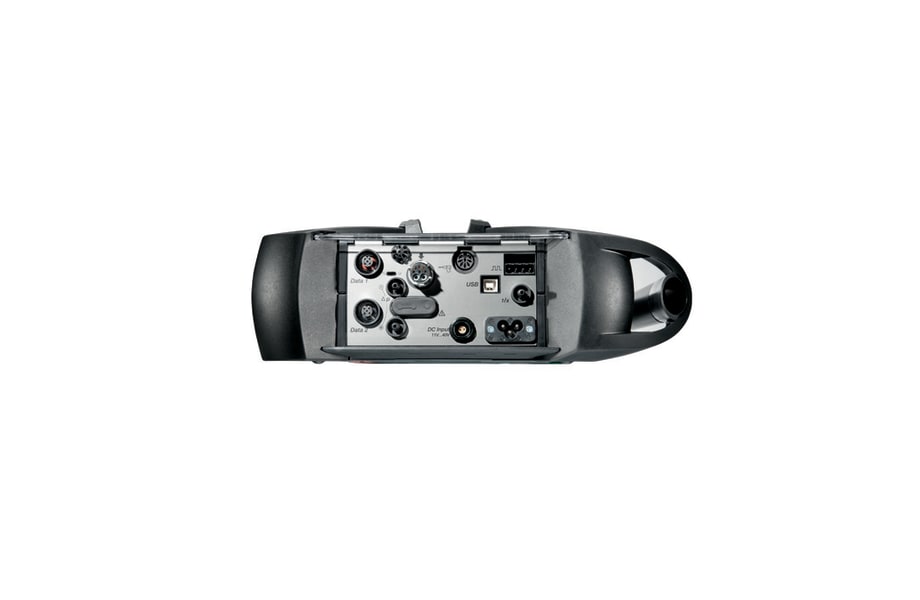

Interfaces

bus de datos; Bluetooth®; USB; Interfaz IR/IRDA; conexión a la red; entrada de disparo; Presión diferencial; entrada de sonda/entradas de sondas; entrada de CC; entrada de aire de dilución para medir la extensión del rango

Temperatura de almacenamiento

-20 hasta +50 ºC

NTC

Rango

-20 hasta +50 ºC

Exactitud

±0,2 ºC (-10 hasta +50 ºC)

Resolución

0,1 ºC (-20 hasta +50 ºC)

Sonda de temperatura ambiente

Tipo K (NiCr-Ni)

Rango

-200 hasta +1370 ºC

Exactitud

±0,4 ºC (-100 hasta +200 ºC)

±1 ºC (-200 hasta -100,1 ºC)

±1 ºC (200,1 hasta +1370 ºC)

Resolución

0,1 ºC (-200 hasta +1370 ºC)

Tipo S (Pt10Rh-Pt)

Rango

0 hasta +1760 ºC

Exactitud

±1 ºC (0 hasta +1760 ºC)

Resolución

0,1 ºC (0 hasta +1760 ºC)

Presión diferencial

Rango

-40 hasta +40 hPa

-200 hasta +200 hPa

Exactitud

±1,5 % del v.m. (-40 hasta -3 hPa)

±1,5 % del v.m. (+3 hasta +40 hPa)

±0,03 hPa (-2,99 hasta +2,99 hPa)

±1,5 % del v.m. (-200 hasta -50 hPa)

±1,5 % del v.m. (+50 hasta +200 hPa)

±0,5 hPa (-49,9 hasta +49,9 hPa)

Resolución

0,01 hPa (-40 hasta +40 hPa)

0,1 hPa (-200 hasta +200 hPa)

Presión absoluta

Rango

600 hasta +1150 hPa

Exactitud

±10 hPa

Resolución

1 hPa

Medición de O₂

Rango

0 hasta +25 % Vol.

Exactitud

±0,8% del f.e. (0 hasta +25 % Vol.)

Resolución

0,01 % Vol. (0 hasta +25 % Vol.)

Tiempo de respuesta t₉₀

20 s (t₉₅)

Medición de CO (con compensación de H₂)

Rango

0 hasta +10000 ppm

Exactitud

±5 % del v.m. (+200 hasta +2000 ppm)

±10 % del v.m. (+2001 hasta +10000 ppm)

±10 ppm (0 hasta +199 ppm)

Resolución

1 ppm (0 hasta +10000 ppm)

Tiempo de respuesta t₉₀

40 s

Visualización del H₂ solo como indicador

Opción medición de CO bajo (con compensación de H₂)

Rango

0 hasta 500 ppm

Exactitud

±5 % del v.m. (+40 hasta +500 ppm)

±2 ppm (0 hasta +39,9 ppm)

Resolución

0,1 ppm (0 hasta +500 ppm)

Tiempo de respuesta t₉₀

40 s

Visualización del H₂ solo como indicador

Medición de O₂

Rango

0 hasta +4000 ppm

Exactitud

±5 % del v.m. (+100 hasta +1999 ppm)

±10 % del v.m. (+2000 hasta +4000 ppm)

±5 ppm (0 hasta +99 ppm)

Resolución

1 ppm (0 hasta +4000 ppm)

Tiempo de respuesta t₉₀

30 s

Medición de NO bajo

Rango

0 hasta +300 ppm

Exactitud

±5 % del v.m. (+40 hasta +300 ppm)

±2 ppm (0 hasta +39,9 ppm)

Resolución

±0,1 ppm (0 hasta +300 ppm)

Tiempo de respuesta t₉₀

30 s

Medición de NO₂

Rango

0 hasta +500 ppm

Exactitud

±5 % del v.m. (+100 hasta +500 ppm)

±5 ppm (0 hasta +99,9 ppm)

Resolución

0,1 ppm (0 hasta +500 ppm)

Tiempo de respuesta t₉₀

40 s

Medición de SO₂

Rango

0 hasta +5000 ppm

Exactitud

±5 % del v.m. (+100 hasta +2000 ppm)

±10 % del v.m. (+2001 hasta +5000 ppm)

±5 ppm (0 hasta +99 ppm)

Resolución

1 ppm (0 hasta +5000 ppm)

Tiempo de respuesta t₉₀

30 s

Determinación del rendimiento (Ren)

Rango

0 hasta +120 %

Resolución

0,1 % (0 hasta +120 %)

Pérdidas por chimenea

Rango

0 hasta +99,9 %

Resolución

0,1 % (0 hasta +99,9 %)

Temp. del punto de rocío de los gases de combustión

Rango

0 hasta +99,9 °Ctd

Resolución

0,1 °Ctd (0 hasta +99,9 °Ctd)

Medición CO₂ (cálculo a partir del O2)

Rango

0 hasta CO₂ máx

Exactitud

Calculado a partir del O₂ ±0,2 % Vol.

Resolución

0,01 % Vol.

Medición H₂S

Rango

0 hasta +300 ppm

Exactitud

±5 % del v.m. (+40 hasta +300 ppm)

±2 ppm (0 hasta +39,9 ppm)

Resolución

0,1 ppm (0 hasta +300 ppm)

Tiempo de respuesta t₉₀

35 s

Medición CO₂ (infrarrojos)

Rango

0 hasta +50 % Vol.

Exactitud

±0,3 % Vol. + 1 % del v.m. (0 hasta 25 % Vol.)

±0,5 % Vol. + 1,5 % del v.m. (>25 hasta 50 % Vol.)

Resolución

0,01 % Vol. (0 hasta 25 % Vol.)

0,1 % Vol. (> 25 % Vol.)

Tiempo de respuesta t₉₀

10 s

Velocidad

Rango

0 hasta +40 m/s

Resolución

0,1 m/s (0 hasta +40 m/s)

Metano

Rango

100 hasta 40000 ppm

Exactitud

< 400 ppm (100 hasta 4000 ppm)

< 10 % del v.m. (> 4000 ppm)

Resolución

10 ppm

Demanda mín. de O2 en el gas de combustión

2 % + (2 x v.m. metano)

Tiempo de respuesta t₉₀

< 40 s

Factor de repuesta

1

Se debe respetar el límite inferior de explosividad.
El sensor CxHy se ajusta a metano de serie. El usuario puede ajustarlo a otro gas (propano o butano).

Propano

Rango

100 hasta 21000 ppm

Exactitud

< 400 ppm (100 hasta 4000 ppm)

< 10 % del v.m. (> 4000 ppm)

Resolución

10 ppm

Demanda mín. de O2 en el gas de combustión

2 % + (5 x v.m. propano)

Tiempo de respuesta t₉₀

< 40 s

Factor de repuesta

1,5

Se debe respetar el límite inferior de explosividad.
El sensor CxHy se ajusta a metano de serie. El usuario puede ajustarlo a otro gas (propano o butano).

Butano

Rango

100 hasta 18000 ppm

Exactitud

< 400 ppm (100 hasta 4000 ppm)

< 10 % del v.m. (> 4000 ppm)

Resolución

10 ppm

Demanda mín. de O2 en el gas de combustión

2 % + (6,5 x v.m. butano)

Tiempo de respuesta t₉₀

< 40 s

Factor de repuesta

2

Se debe respetar el límite inferior de explosividad.
El sensor CxHy se ajusta a metano de serie. El usuario puede ajustarlo a otro gas (propano o butano).

Medición del servicio en turbinas de gas

Las turbinas de gas están sujetas a valores límite de gases de combustión que se deben observar durante el funcionamiento y comprobar regularmente en función del tamaño del sistema. Después de los trabajos de puesta en marcha y mantenimiento, se comprueba que los valores de emisiones del sistema se encuentran dentro de los valores límite y también de las especificaciones del fabricante, y se documentan si es necesario.

Debido a las bajas concentraciones de NO, las mediciones de las emisiones durante los trabajos de inspección y ajuste de las turbinas de gas de bajo NOx debe ser extremadamente preciso. El analizador de gases de combustión portátil testo 350 que presenta la combinación de sensor de NO2 y sensor especial de bajo NO con una resolución de 0,1 ppm permite cumplir estos requisitos. Además, la preparación integrada de los gases y la sonda especial de gases de combustión con manguera especial patentada proporcionan protección contra la absorción de NO2 y permiten comparar los valores de las mediciones, con independencia de la fecha y las condiciones ambientales.

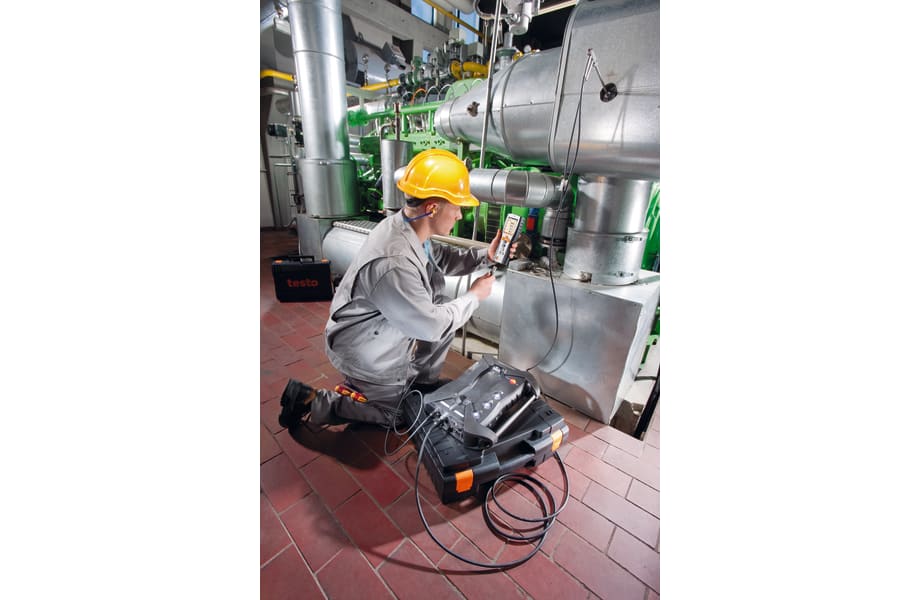

Medición del servicio en motores industriales

El analizador de gases (de escape) de combustión testo 350 es una herramienta importante para ajustar los motores de gas o diésel para su eficiencia óptima. El testo 350 se utiliza, por ejemplo, durante la puesta en marcha, durante el mantenimiento periódico o para resolver problemas de procesos operativos inestables. La medición de los gases de escape es necesaria para ajustar el motor en los parámetros operativos óptimos y para cumplir las normativas medioambientales, lo que conlleva la toma de mediciones durante varias horas. En particular, una proporción alta y fluctuante de NO2 en los gases de escape del motor hace que sea necesaria la medición separada de NO y NO2 para ofrecer un indicio muy preciso del valor real de NOx del motor. La preparación integrada de los gases y la sonda especial de gases de escape para motores industriales con una manguera especial patentada permiten proporcionar protección contra la absorción de NO2 y SO2, así como comparar los valores de las mediciones, con independencia de la fecha y las condiciones ambientales.

Medición del servicio en sistemas de postratamiento

Para cumplir los restrictivos valores límite se necesita un analizador portátil de gases de combustión y de escape que determine de forma fiable los parámetros de los gases de escape antes o después del sistema de postratamiento. Además de las inspecciones regulares de los daños mecánicos y la contaminación, la medición de los gases de combustión proporciona información sobre la eficiencia y la fiabilidad funcional de un sistema. La función de bus de analizador de gases de combustión del testo 350 permite medir simultáneamente los gases de combustión y de escape antes o después de un sistema de postratamiento de gases de escape; esto permite una evaluación rápida y fácil del sistema. Cualquier modificación del sistema se puede obtener del protocolo de medición.

Análisis de la atmósfera de gases (procesos térmicos)

El análisis de gases de combustión se utiliza para controlar los procesos térmicos en instalaciones de combustión de proceso en hornos de paso continuo de la industria del vidrio, de la cerámica y del cemento, o en hornos de fundición de acero, hornos de endurecimiento, etc. En procesos de esta clase, es posible que lleguen sustancias a los gases de combustión provenientes del producto procesado, incrementando las emisiones generadas por la instalación de combustión. A la inversa, existe la posibilidad de que las sustancias contaminantes provenientes del gas sean incorporadas al material de proceso.

Con el analizador de gases de combustión testo 350 se pueden alcanzar dos objetivos fundamentales. Una supervisión de la atmósfera de gases propia del proceso debe asegurar una óptima calidad de los materiales procesados. El análisis de los gases proporciona la información para las medidas técnicas inherentes al proceso, como diseño del interior del horno, conducción de las llamas, temperatura del combustible y del horno o alimentación de aire de combustión. Simultáneamente, el análisis de gases sirve para el funcionamiento óptimo de la planta con relación a los costes de operación y a la seguridad.

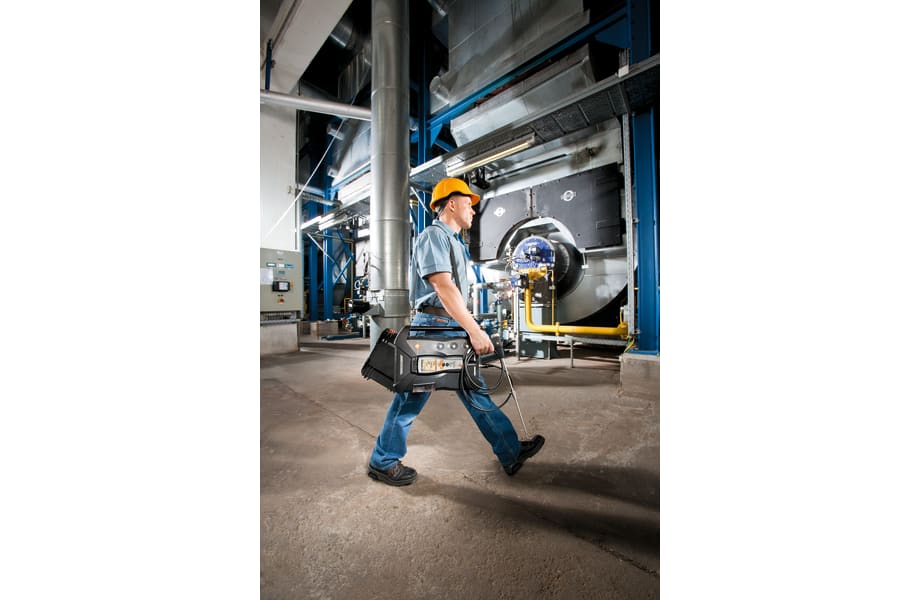

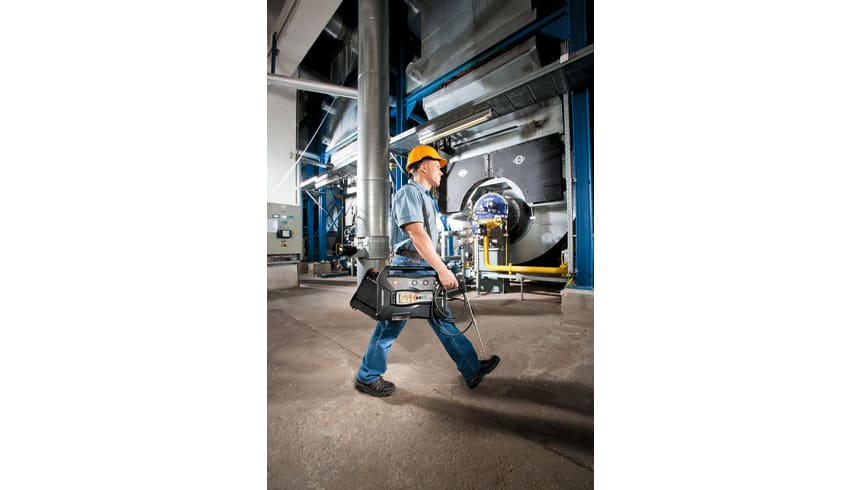

Medición en calderas industriales

Independientemente de la finalidad para la que se utilicen los sistemas de combustión, ya sea para la calefacción, la generación de energía eléctrica, vapor o agua caliente, la producción o tratamiento de superficies de determinados materiales o para incinerar materiales residuales, la mejor manera posible de gestionar la combustión e incineración incluye definitivamente el conocimiento correcto de las composiciones de los combustibles y el aire de combustión, así como la relación entre ellos. Incluso la forma en que se combinan es crucial. La tecnología de medición móvil permite analizar todos los gases relevantes y realizar procesos de combustión óptimos.

La finalidad de utilizar un analizador de gases de combustión portátil es probar el cumplimiento de los límites de emisiones de los sistemas de combustión y la utilización óptima del sistema. Esto significa ajustar un sistema de combustión para su intervalo de trabajo óptimo, dentro de los valores límite de emisiones y con el nivel máximo de eficiencia en la combustión. El sólido y preciso analizador de gases de combustión testo 350, no solo se utiliza para la puesta en marcha, sino también para repetir el análisis de los gases durante el funcionamiento.

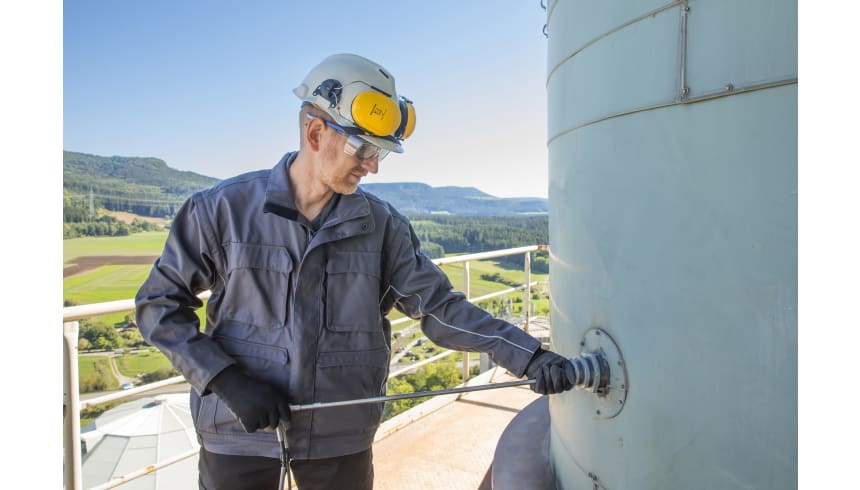

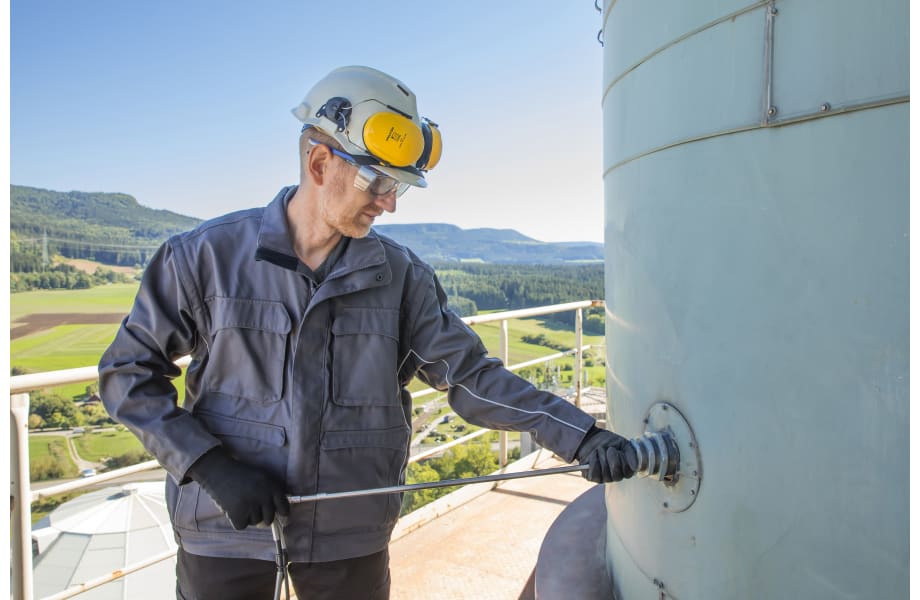

Medición de emisiones oficiales (prueba de cumplimiento)

En la mayoría de países, el funcionamiento de todas las clases de plantas industriales (por ejemplo, grandes plantas de energía, acererías, cementeras, vidrierías y plantas químicas), las instalaciones de la comunidad local e incluso los pequeños locales de producción están sometidos a reglamentaciones estrictas que rigen las emisiones de los gases de escape a la atmósfera. Hay que tomar las medidas adecuadas para garantizar y verificar periódicamente que los componentes definidos como contaminantes no superen determinados límites en los gases de combustión.

El analizador de gases de combustión testo 350 se puede utilizar para llevar a cabo un análisis preliminar antes de realizar una lectura oficial de emisiones o, en función del país y la directiva, la prueba de cumplimiento oficial real.
