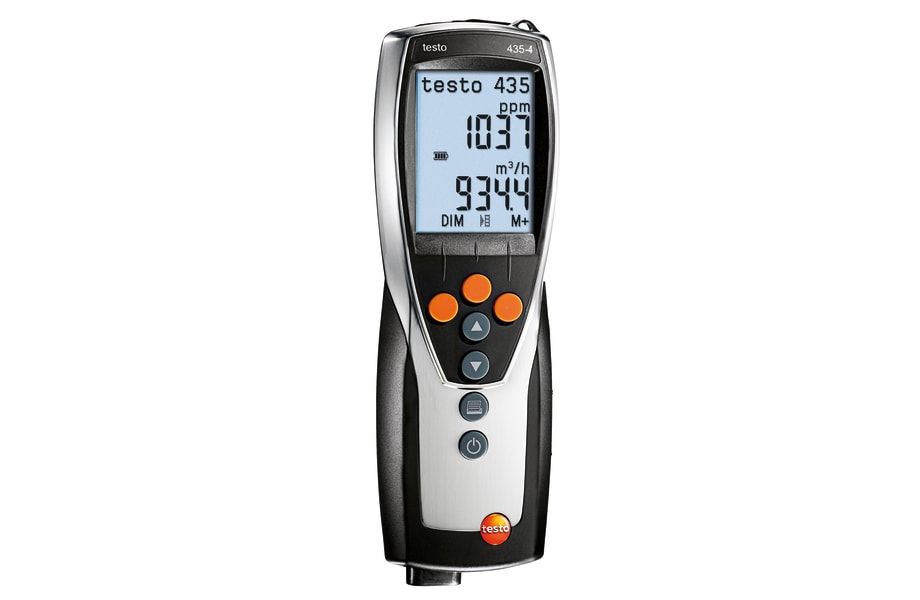

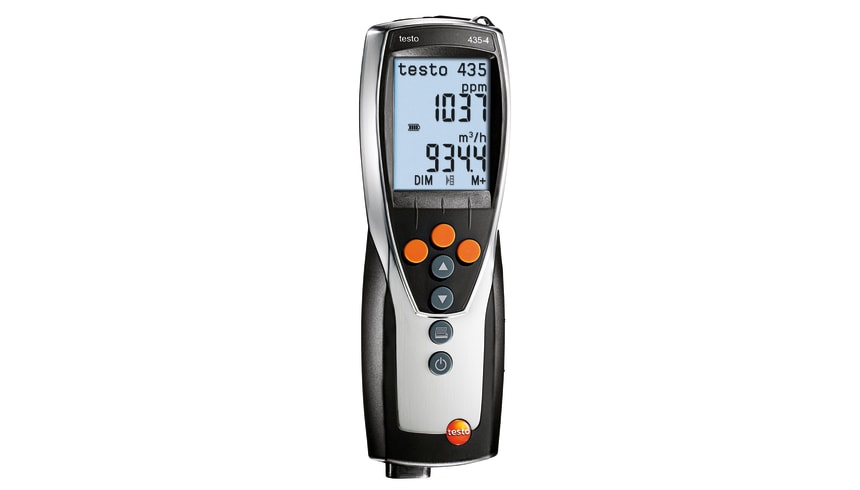

testo 435-4 - Multifunctioneel meetinstrument voor het binnenklimaat

Bestelnr.  0563 4354

  • Inclusief drukverschilsensor voor pitotbuismetingen of drukverschil over luchtfilters

  • Meerdere sensoren verkrijgbaar (vleugelrad, anemometer vochtsensor, lux- en turbulentiegraadsensoren) voor een groot aantal applicaties

  • Groot geheugen voor 10 000 metingen

  • PC software voor het analyseren en loggen van meetgegevens

De testo 435-4 multifunctionele binnenklimaatmeter stelt u in staat om alle metingen uit te voeren die nodig zijn om ventilatie en airconditioningsystemen af te stellen en de kwaliteit van het binnenklimaat te beoordelen. Er is ook een geïntegreerde drukverschilsensor voor pitotbuismetingen en een breed assortiment van sensoren en voelers verkrijgbaar.

Levertijd 3 tot 6 werkdagen

Verzendkosten opmerking

€ 700,00
€ 847,00 inclusief btw

Productbeschrijving

Met het multifunctionele meetinstrument voert u een groot aantal metingen uit waarmee het inspecteren en optimaliseren van ventilatie en airconditioning systemen eenvoudig het binnenklimaat verbetert. Naast de vele functionaliteiten van de testo 435-2, heeft de testo 435-4   ook een geïntegreerde verschildruksensor voor pitotbuismetingen en het drukverschil over filters.

Het multifunctionele klimaatmeetinstrument testo 435-4 helpt u op ieder vlak

De testo 435-4 is zeer veelzijdig en kan een groot aantal grootheden meten zoals: luchttemperatuur, debiet, volumestroom, relatieve vocht en lux. Omdat u als geen ander weet waar uw meetinstrument aan moet voldoen kunt u zelf een set samenstellen met de verkrijgbare sensoren en voelers.

Naast de sensoren die direct op het meetinstrument aan te sluiten zijn, kunnen er ook maximaal drie draadloze voelers via de draadloze module met het meetinstrument verbonden worden. Het maximale draadloze bereik van het meetinstrument is 20 meter. Hierdoor kunnen er snelle en eenvoudige metingen uitgevoerd worden op locaties die moeilijk bereikbaar zijn.

Er is ook een koffer verkrijgbaar waar niet alleen het meetinstrument in past, maar ook alle voelers en sensoren. Hierdoor is de set altijd compleet en overal mee naar toe te nemen.

Veel functies, eenvoudig in het gebruik

De testo 435-4 multifunctionele klimaatmeter is ontworpen om snel en efficiënt zijn werk te doen. Zonder uitgebreide cursussen, trainingen of programmeren van het meetinstrument.

Sensorafhankelijke meetmenu’s en instelbare gebruikersprofielen voor veelgebruikte applicaties als “kanaalmetingen” en “IAQ metingen” zorgen ervoor dat het meetinstrument altijd gebruiksklaar is. De testo 435-4 heeft een groot geheugen voor 10 000 metingen, die overgedragen kunnen worden naar een laptop of PC via de meegeleverde USB kabel. Met de software kan er gelogd, gearchiveerd en structuur worden aangebracht in alle meetgegevens en meetprogramma’s, zoals de kanaalmetingen. Speciaal aangepaste meetprotocollen zet u in om meetgegevens aan uw klanten te presenteren van kanaal-, langdurige- en turbulentiegraadmetingen. De apart verkrijgbare testo printer drukt meetprotocollen direct op locatie af bij de klant.

De testo 453-4 heeft een groot en verlicht display die het dauwpunt verschil weergeeft. Daarnaast zijn er ook groot aantal andere meetwaarden nodig zoals o.a. min, max en gemiddelde waarden. De sterke beschermhoes wapent de testo 435-4 multifunctionele klimaatmeter tegen beschadigingen.



Leveringsomvang

testo 435-4 multifunctioneel meetinstrument inclusief drukverschilsensor, geheugen, PC software, USB kabel, kalibratieprotocol, batterijen.

NTC

Meetbereik

-50 … +150 °C

Nauwkeurigheid

±0,2 °C (-25 … +74,9 °C)

±0,4 °C (-50 … -25,1 °C)

±0,4 °C (+75 … +99,9 °C)

±0,5 % v. Mw. (overig meetbereik)

Resolutie

0,1 °C

Type K (NiCr-Ni)

Meetbereik

-200 … +1370 °C

Nauwkeurigheid

±0,3 °C (-60 … +60 °C)

±(0,2 °C + 0,5 % v. Mw.) (overig meetbereik)

Resolutie

0,1 °C

Type T (Cu-CuNi)

Meetbereik

-200 … +400 °C

Nauwkeurigheid

±0,3 °C (-60 … +60 °C)

±(0,2 °C + 0,5 % v. Mw.) (overig meetbereik)

Resolutie

0,1 °C

Capacitieve luchtvochtigheid

Meetbereik

0 … +100 %rF

Nauwkeurigheid

zie voelergegevens

Resolutie

0,1 %rF

Absolute druk

Meetbereik

0 … 2000 hPa

Nauwkeurigheid

zie voelergegevens

Resolutie

0,1 hPa

Vleugelrad

Meetbereik

0 … 60 m/s

Nauwkeurigheid

zie voelergegevens

Resolutie

0,01 m/s (vleugelrad Ø 60 mm + Ø 100 mm)

0,1 m/s (vleugelrad 16 mm)

Hittedraad

Meetbereik

0 … 20 m/s

Nauwkeurigheid

zie voelergegevens

Resolutie

0,01 m/s

CO₂-meting

Meetbereik

0 … +10000 ppm

Nauwkeurigheid

zie voelergegevens

Resolutie

1 ppm

Piëzoresistieve druksensor

Meetbereik

0 … +25 hPa

Nauwkeurigheid

±0,02 hPa (0 … +2 hPa)

±1 % v. Mw. (overig meetbereik)

Resolutie

0,01 hPa

overbelast

200 hPa

Licht siliconen fotodiode

Meetbereik

0 … 100000 lux

Nauwkeurigheid

zie voelergegevens

Resolutie

1 lux

0,1 Hz

Algemene technische gegevens

Afmetingen

220 x 74 x 46 mm

Bedrijfstemperatuur

-20 … +50 °C

behuizing

ABS / TPE / metaal

beschermklasse

IP54

EU-/EG-richtlijnen

2004/108/EG

batterijtype

3 AA Mignon 1,5 V

levensduur batterij

200 h (typisch vleugelradmeting)

display verlichting

Ja

opslag

10.000 meetwaarde

Opslagtemperatuur

-30 … +70 °C

Gewicht

428 g

Behaagelijkheidssonde

€ 441,60
€ 534,34 inclusief btw
€ 793,00
€ 959,53 inclusief btw
€ 390,00
€ 471,90 inclusief btw

CO-omgevingssondes

CO-omgevingssonde

Artikelnummer 0632 1235

€ 437,00
€ 528,77 inclusief btw

Luchtvoeler

Robuuste luchtvoeler, TE type K

Artikelnummer 0602 1793

€ 54,00
€ 65,34 inclusief btw
Nauwkeurige, robuuste NTC-luchtvoeler

Artikelnummer 0613 1712

€ 65,00
€ 78,65 inclusief btw

Oppervlaktevoeler

€ 111,00
€ 134,31 inclusief btw
€ 117,00
€ 141,57 inclusief btw
€ 59,00
€ 71,39 inclusief btw
€ 228,00
€ 275,88 inclusief btw

Prandtl-pitotbuis

€ 138,00
€ 166,98 inclusief btw
€ 121,00
€ 146,41 inclusief btw
€ 345,00
€ 417,45 inclusief btw

Radiografische handgreep en voeler

€ 100,00
€ 121,00 inclusief btw
€ 59,00
€ 71,39 inclusief btw
Vochtvoelerkop

Artikelnummer 0636 9736

€ 194,00
€ 234,74 inclusief btw

Vochtvoeler

Vocht-/temperatuurvoeler

Artikelnummer 0636 9735

€ 345,00
€ 417,45 inclusief btw

Voelers

Absolute druksonde 2000 hPa

Artikelnummer 0638 1835

€ 390,00
€ 471,90 inclusief btw

dompel-/steekvoeler

€ 38,00
€ 45,98 inclusief btw

Certificaten

Kalibratiecertificaat voeler luchtsnelheid

Artikelnummer 230520 7712

€ 141,00
€ 170,61 inclusief btw

Koffer / Softcase

€ 153,00
€ 185,13 inclusief btw
€ 94,00
€ 113,74 inclusief btw

Overige accessoires meetinstrument en voelers

Lithiumbatterij, knoopcel, type CR 2032

Artikelnummer 0515 0028

€ 4,00
€ 4,84 inclusief btw
€ 43,00
€ 52,03 inclusief btw
€ 22,80
€ 27,59 inclusief btw
€ 45,00
€ 54,45 inclusief btw
€ 60,00
€ 72,60 inclusief btw
€ 290,00
€ 350,90 inclusief btw
€ 50,00
€ 60,50 inclusief btw
Kleefband om te fixeren en dichten

Artikelnummer 0554 0761

€ 17,00
€ 20,57 inclusief btw
€ 177,00
€ 214,17 inclusief btw

Radiografische greep incl. vocht voelerkop

€ 43,00
€ 52,03 inclusief btw
€ 43,00
€ 52,03 inclusief btw

printer en accessoires

€ 240,00
€ 290,40 inclusief btw
€ 3,83
€ 4,63 inclusief btw
€ 57,00
€ 68,97 inclusief btw

Turbulentiegraad metingen

De luchtsnelheid in kamer heeft rechtstreeks betrekking op thermisch comfort. De turbulentie en hoeveelheid tocht verwijst naar de beoordeling van comfort.

De turbulentiegraad geeft de snelheidsschommelingen en intensiteit van de luchtstroom in een ruimte.

Tocht kan worden algemeen beschouwd als de ongewenste afkoeling van het lichaam als gevolg van luchtverplaatsing. De ‘draught-rate’ wordt gedefinieerd als het percentage van mensen die zich oncomfortabel voelen.

De richtingsonafhankelijke turbulentiegraad sonde (bestelnr. 0628 0109) is speciaal ontworpen voor het meten van de turbulentiegraad conform EN 13779, en voor het berekenen van de ‘draught-rate’. Het geïntegreerde meetprogramma in de testo 480 kunnen de meetresultaten volgens de norm worden geanalyseerd in het meetinstrument.

Volumestroom meting bij een luchtuitlaat

Elk kanaal (ingaand en uitgaand) moet een debiet hebben dat volgens berekeningen voldoet aan de voorwaarden van een efficiënte werking van het systeem.

De vleugelrad-anemometer met diameter van 100 mm is ideaal voor het meten van de volumestroom van luchtuitlaten (bestelnr. 0635 9435). Het is mogelijk de stroomsnelheid over een groter gebied te meten, waarbij verstoring van het luchtrooster wordt meegenomen (lus-methode).

Om de volumestroom van aanzuig- of uitblaasroosters van luchtroosters, is de trechter set ideaal (bestelnr. 0563 4170) in combinatie met de grote 100 mm vleugelrad anemometer (bestelnr. 0635 9435). Het gehele debiet wordt geregistreerd met behulp van de trechter zonder conversie op basis van de stroomsnelheid en omgeving. Deze methode van flowmeting is eenvoudig en betrouwbaar.

Meting van de lucht en oppervlakte temperatuur.

Om comfortabel te kunnen werken en ervoor te zorgen dat mensen op hun best zijn, het is belangrijk dat ze kamers hebben die correct zijn voorzien van airconditioning.

Evenals de structurele voorwaarden en persoonlijke perceptie, de volgende factoren ook aanzienlijk bijdragen tot het bestaan van een aangenaam binnenklimaat: de lucht en temperatuur van het oppervlak van muren, ramen, vloeren en plafonds.

Er is een grote selectie van TE temperatuursondes beschikbaar voor de testo 480. De oppervlakte sonde (bestelnr. 0602 0393) en luchtvochtigheid sonde (bestelnr. 0636 1712) gebruikt worden om dauwpunt problemen en schimmel te onderzoeken.

Drukverschil meting van filters

Airconditioning systemen zijn uitgerust met filters om te voorkomen dat vuil van de buiten in de verse lucht komt. Deze filters moeten regelmatig worden gecontroleerd om zeker te zijn dat ze nog steeds volledig functioneel zijn. Hiervoor wordt de druk gemeten voor en achter het filter. Het resultaat is het drukverschil. Als deze te hoog is, is het filter is vervuild en moet deze worden vervangen.

De testo 480 maakt gebruik van de ingebouwde sensor voor het meten van het drukverschil binnen het 25 ... 25 hPa bereik. De drukverschil meting is temperatuur gecompenseerd voor exacte metingen. Magneten op de achterkant zorgen voor de mogelijkheid tot handsfree werken.

Meting in het ventilatiekanaal met behulp van een pitot-buis

Monitoren van de lucht die in het ventilatiekanaal stroomt is van zeer groot belang voor de werking van de ventilatie- en airconditioningsysteem.

Het interne opname-element voor drukverschil van de testo 435-3 wordt gebruikt voor het meten van hoge stroomsnelheden en zeer vervuilde luchtstromen en de pitot-buis voor een luchtsnelheid, variërend van 0 tot 64 m/s. De testo 435-3 toont gelijktijdig druk, flow en debiet.

Magneten op de achterkant van het instrument maken handsfree werken mogelijk.

Lichtsterkte meten

Geschikte verlichting op de werkplek biedt werknemers voldoende licht om hun werk goed te kunnen uitvoeren. Het helpt om te voorkomen dat fouten worden gemaakt, voortijdige vermoeidheid optreedt en zorgt ervoor dat men scherp blijft.

testo 435-2 en de Lux sonde (bestelnr. 0635 0545) kan worden gebruikt voor het meten en beoordelen lichtsterkte (natuurlijk of kunstmatig licht).

Turbulentiegraad metingen

De luchtsnelheid in kamer heeft rechtstreeks betrekking op thermisch comfort. De turbulentie en hoeveelheid tocht verwijst naar de beoordeling van comfort.

De turbulentiegraad geeft de snelheidsschommelingen en intensiteit van de luchtstroom in een ruimte.

Tocht kan worden algemeen beschouwd als de ongewenste afkoeling van het lichaam als gevolg van luchtverplaatsing. De ‘draught-rate’ wordt gedefinieerd als het percentage van mensen die zich oncomfortabel voelen.

De richtingsonafhankelijke turbulentiegraad sonde (bestelnr. 0628 0109) is speciaal ontworpen voor het meten van de turbulentiegraad conform EN 13779, en voor het berekenen van de ‘draught-rate’. Het geïntegreerde meetprogramma in de testo 480 kunnen de meetresultaten volgens de norm worden geanalyseerd in het meetinstrument.

U-waarde meting

Bij het saneren of renoveren oude panden is het van cruciaal belang om te kunnen bepalen hoe snel warmte verloren gaat via de ramen en muren. Alleen dan kunnen de energiekosten worden verlaagd en maatregelen efficiënt.

Bij thermische overdracht, bijv. in oude gebouwen in nood aan renovatie, de U-waarde is een van de meest belangrijke waarden. Hiermee kan thermische beoordeling, bijvoorbeeld lekkage of de kleinste lucht stroomt in windows.

3 Temperatuur waarden nodig zijn voor de berekening van de U-waarde:

- Buiten temperatuur

- oppervlaktetemperatuur van de binnenwand

- lucht temperatuur

Ewn radiografische sonde is nodig om de U-waarde te bepalen (bestelnummer: 0614 1635); deze wordt buiten geplaatst. Hij stuurt de metingen naar het meetinstrument. Voor het meten van de temperatuur van het oppervlak worden de drie draden van de U-waarde sonde bevestigd aan de muur met boetseerklei. De luchttemperatuur wordt gemeten door een opname-element op de sonde. Het meetinstrument testo 435-2 berekent automatisch de U-waarde van de drie waarden en toont dit op het display. Het voordeel: er is geen handmatige berekening meer nodig; het resultaat is snel en nauwkeurig.

Kortom, de testo 435-2 gebruikt u voor de snelle en accurate berekening van de U-waarde, alsmede meet parameters voor airconditioning, ventilatie en de kwaliteit van de binnenlucht.

Meting van de luchtkwaliteit (CO2)

Een slecht binnenklimaat als gevolg van te hoge concentraties van CO2 kan leiden tot vermoeidheid, gebrek aan concentratie en zelfs ziekte. Dus, om te zorgen voor een goed binnenklimaat mag de CO2-concentratie over het algemeen niet hoger zijn dan 1 000 mg/kg . Waarden van 700 tot 1 500 ppm kan worden gezien als de "referentiemarge".

De IAQ sonde (bestelnr. 0632 1535) is met name geschikt voor toezicht op de kwaliteit van de binnenlucht. Deze sonde kan worden gebruikt om CO2, temperatuur en relatieve vochtigheid tegelijkertijd te meten.

CO meting

Koolmonoxide (CO) is een reukloos, onzichtbaar en smaakloos gas, dat erg giftig is. Het ontstaat bij de onvolledige verbranding van koolstof houdende stoffen, zoals steenkool, hout, aardolie, aardgas, in warmtebronnen en verbrandingsmotoren. De CO-concentratie zal snel toenemen, met name als er niet genoeg zuurstof aanwezig is. Dit kan nadelige gevolgen hebben voor de gezondheid.

De omgeving CO sonde (bestelnr. 0632 1235) en testo 435-1 kunnen zelfs de kleinste hoeveelheid CO in de lucht detecteren.
