testo 350 -  Unidade de Controle para sistema de análise de combustão

Ordem nº  0632 3511

  • Menú guía específico para aplicações que facilita consideravelmente o uso

  • Fácil manuseio da Caixa de análise testo 350

  • Memória interna para receber os dados de medição da caixa de análise

  • Amplo display gráfico colorido, carcaça robusta e adequada para o uso industrial

 O analisador de gases de combustão testo 350 atende aos mais altos requisitos da medição industrial de emissão: operação simples, tecnologia de medição precisa e design robusto para o dia a dia. A Unidade de Controle é o complemento perfeito para o analisador de gases de combustão testo 350 (produto vendido separadamente) é utilizado para facilitar o controle de medição das emissões.

R$ 5.439,00
incl. impostos

Descrição

 Adequados para análise profissional dos gases de combustão e emissões: o analisador de combustão testo 350 cumpre inúmeras tarefas de medição e análise, seu design apropriado para o uso industrial e também adequado para a coleta complexa dos dados.

O analisador de combustão testo 350 é composto por duas unidades

•    Com a Unidade de Controle testo 350 com display gráfico de fácil leitura controla a medição das emissões. O manuseio é muito simples: no menú se pode escolher as funções de medição como Queimador, Turbina a gás, Motores e aplicações definidas pelo usuário. As indicações do menú lhe guiam através da medição desejada e simplificam os passos de trabalho até o começo da medição, economizando tempo e esforço, a Unidade de Controle. Com ela, é possível controlar remotamente a caixa de análise mesmo tendo uma separação espacial da configuração da tubulação de gás de combustão e o local, algo especialmente recomendado em caso de medições de emissões em grandes instalações.

•    A Caixa de análise testo 350 (produto vendido separadamente) é necessária para a  medição das emissões, pois possui todas as células e a eletrônica necessária. De maneira padrão, a caixa de análise testo 350 contém uma célula de gás para O2, que para que ela funcione é necessário conectar outra célula (opera com máximo de 6 células). Ao se conectar as células, opcionais Você pode escolher entre as células de gás CO, CO2, NO, NO2, SO2, H2S ou CxHy.
A ampliação da faixa de medição permite efetuar medições ilimitadas inclusive com altas concentrações de gás. Para proteger as células é ativada automáticamente a ampliação da faixa de medição (diluição) em caso de altas concentrações de gás. A faixa de medição de uma célula selecionada pode ser ampliada em um determinado fator. A tampa de serviço na parte inferior da caixa de análise permite acesso rápido a partes importantes de serviço e de desgaste, tais como bombas e filtros que o usuário pode limpar ou substituir. Além disso, o testo 350 fornece funções de diagnóstico extensivas. As mensagens dos aparelhos são visualizadas em texto simples e são de fácil compreensão. O estado atual do analisador de combustão é constantemente exibido.

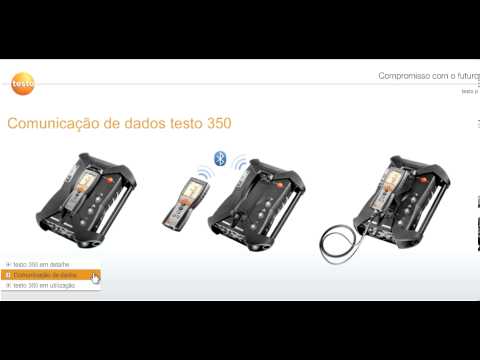

A caixa de análise pode ser controlada com a unidade de controle e pode ser operada em ligação direta a um PC ou laptop (via USB, Bluetooth® 2.0 ou CANCase). Após a programação, a caixa de análise só pode executar medições e salvar os resultados. Além disso, você pode transferir dados de medição da caixa de análise para a unidade de controle.

Medição industrial de emissões com o analisador de gases de combustão testo 350

O analisador de gases de combustão testo 350 foi especialmente desenvolvido para as necessidades práticas de medição de emissões industriais. Na guia Aplicativos obterá mais informação sobre:

•    Medição de emissões em motores industriais
•    Medição  de emissões em queimadores
•    Medição  de emissões em turbinas a gás
•    Medição  de emissões em processos térmicos



Escopo da entrega

 O pedido inlui

Unidade de Controle testo 350 com bateria, memória de dados, interface USB e conexão databus Testo.
Dados técnicos gerais

Dimensões

88 x 38 x 220 mm

Temperatura de operação

-5 a +45 °C

Carcaça

ABS

Classe de proteção

IP40

Tipo de bateria

Baterias lithium

Durabilidade

5 h (sem conexão wireless)

Tamanho do display

240 x 320 pixels

Função de exibição

visor gráfico e multicolor

Máximo

2 MB (250,000 val. medidos)

Temperatura de armazenagem

-20 a +50 °C

Peso

440 g

Sondas de combustão

R$ 509,00
incl. impostos
R$ 139,00
incl. impostos
R$ 2.129,00
incl. impostos

Sondas de temperatura

R$ 779,00
incl. impostos

Sondas industriais

Medição do funcionamento em turbinas de gás

As turbinas de gás estão sujeitas aos valores limite do gás de combustão que devem ser aderidos durande a operação e regularmente verificados dependendo do tamanho do sistema. Após o comissionamento e o trabalho de manutenção, os valores de emissão do sistema são verificados por aderência aos valores limite e também pelas especificações do fabricante e, se necessário, são documentados.

Devido às baixas concentrações de NO, as medições de emissão durante a inspeção e o trabalho de ajuste em turbinas de gás LowNOx precisam ser extremamente precisas. O analisador portátil de gás de combustão testo 350 com a combinação do sensor de NO2 e o sensor especial de NOlow com uma resolução de 0.1 ppm possibilita, de forma precisa, esses requisitos que devem ser atendidos. Além disso, preparação integrada do gás e a sonda especial de gás de escapamento para motores industriais com a mangueira especial evidente fornece proteção contra a absorção de NO2 e possibilita que os valores medidos sejam comparados, independentemente da data e das condições de ambiente.

Medição do funcionamento em motores industriais

O analisador (de escapamento) de gás de combustão testo 350 é uma ferramenta importante para ajustar um motor a gás ou à gasolina para um efeito excelente. O testo 350 é usado, por exemplo, durante o comissionamento, em intervalos regulares de manutençao ou para resolver problemas em processos operacionais instáveis. A medição do gás de escapamento é necessária para ajustar o motor em ótimos parâmetros enquanto cumpre com os valores limite das normas em vigor - isso frequentemente envolve a realização de medições durante várias horas. Particularmente, a proporção alta e flutuante do NO2 no gás de escapamento do motor torna necessária a medição separada do NO e do NO2 para fornecer uma indicação altamente precisa do valor real do NOx do motor. A preparação integrada do gás e a sonda especial de gás de escapamento para motores industriais com mangueira evidente fornece proteção contra a absorção de NO2 e SO2 e possibilita que os valores medidos sejam comparados, independentemente das condições de data e ambiente.

Medição do funcionamento em sistemas de pós-tratamento

Os valores limite restritivos necessitam do uso de um analisador portátil de gás de combustão/escape para determinar de forma confiável os parâmetros do gás de escape antes e depois do sistema de pós-tratamento. Além das inspeções regulares contra danos mecânicos e contaminação, a medição do gás de combustão fornece informações sobre a eficiência e a confiabilidade funcional de um sistema. A função de barramento do analisador de gás de combustão testo 350 possibilita que o gás de combustão/escape seja medido simultaneamente antes e depois de um sistema de pós-tratamento de escape; isso possibilita uma avaliação rápida e fácil do sistema. Quaisquer modificações do sistema podem ser obtidas no protocolo de medição.

Análise da atmosfera de gás (processo térmico)

A análise do gás de combustão e usada para o monitoramento do processo térmico em sistemas de combustão de processo, por exemplo, em fornos para os setores de vidraçaria, cerâmicas e materiais de construção, ou no derretimento de aço e endurecimento de fornos, etc. Em processos desse tipo, as substâncias podem passar do produto que está sendo processado para o gás de combustão, aumentando as emissões que são normalmente produzidas pelo sistema de combustão;

e vice-versa, os poluentes podem passar do gás e se tornarem parte do produto está sendo processado. O analisador de gases de combustão, testo 350, pode ser usado para dois objetivos principais: o monitoramento de gases atmosféricos relacionados com o processo, garantindo assim uma boa qualidade dos produtos processados. A análise de gás fornece informações para medidas relacionadas ao processo, assim como o design do interior do forno, controle de chama, produto cozido e temperatura do forno, ou o fornecimento do ar de combustão. Ao mesmo tempo, a análise desses gases contribui para o ótimo funcionamento do sistema em termos de custos de funcionamento e de segurança.

Medição do funcionemento em queimadores industriais

Para quaisquer propósitos que os sistemas de combustão são usados, seja para aquecimento, geração de energia, vapor ou água quente, para a produção do tratamento da superfície de certos materiais ou para incinerar sucata e resíduos sólidos, a melhor maneira possível de gerenciar a combustão e a incineração definitivamente inclui o conhecimento correto sobre as composições dos combustíveis e do ar de combustão, e o relacionamento que têm entre si. Até mesmo a forma em que se combinam é essencial. A tecnologia de medição móvel possibilita que todos os gases relevantes sejam analisados e atinjam excelentes processos de combustão.

O propósito de usar um analisador portátil de gás de combustão é testar a ambientalidade da operação de som dos sistemas de combustão e a excelente utilização do sistema. Isso significa que um sistema de combustão pode ser ajustado para sua ótima variação de trabalho para ativá-lo a atingir ou ficar dentro dos valores limites estipulados de emissão ao alcançar o nível máximo de eficiência em termos de combustão. O analisador preciso de gás de combustão testo 350, adequado para condições práticas difíceis, não é apenas usado para propósitos de comissionamento, mas também para repetir análises de gás durante a operação.

Medição das emissões oficiais (teste de conformidade)

Na maioria dos países, as operações de todos os tipos de parques industriais (por exemplo: grandes usinas elétricas, aciarias, cimenteiras, vidraçarias e parques químicos) e instalações de autoridade locais, até os locais de pequena produção estão sujeitos às normas estritas que controlam as emissões de gás na atmosfera. Medidas adequadas devem ser tomadas para garantir e verificar regularmente que os componentes definidos como poluentes não excedam certos valores limite no gás de combustão.

O analisador de gás de combustão testo 350 pode ser usado para efetuar a análise preliminar antes de uma leitura de emissões oficiais, ou, dependendo do país e diretiva, o teste de conformidade oficial.

Catálogos de produto

Manual de Instruções

Software

  • testo easyEmission Update/Demo -versão 2.7 SP2 (32bit) para Testo 335, 340 e 350  (v2.8, EXE, 219.839 KB) Se você já tem o Testo easyEmission instalado em seu PC, a versão existente será atualizado para a versão 2.7. A atualização é possível com qualquer versão do Testo easyEmission. entanto, esta versão pode, portanto, ser usado como uma versão de demonstração para os clientes que ainda não possuem Testo easyEmission. Ele expira depois de 30 dias, mas pode ser ativado a qualquer momento através de um código de liberação. Se Microsoft. NET Framework 4.0 não está instalado no computador, ele deve ser baixado do site e instalado no sistema. Para mais informações sobre as novas funções do programa, você pode fazer o download dos arquivos PDF Alterações na versão 2.7

  • Update-Kit / Bootloader  (EXE, 380 KB) It is partially not possible to execute a firmware update with Windows 8.1 / Windows 10. This can be solved by installing a new Bootloader once.
    A description and all necessary files can be found under Update-Kit / Bootloader

  • testo usb driver - for various measuring instruments  (v2.9, EXE, 1.925 KB) usb driver for the testo usb instruments: • usb interface testo 174 • usb interface testo 175 / 176 / 177 - T + H • testo 320 / 330 / 335 / 340 / 350 • testo 435 / 635 / 735 • testo 556/560 • testo 580 • testo 845
