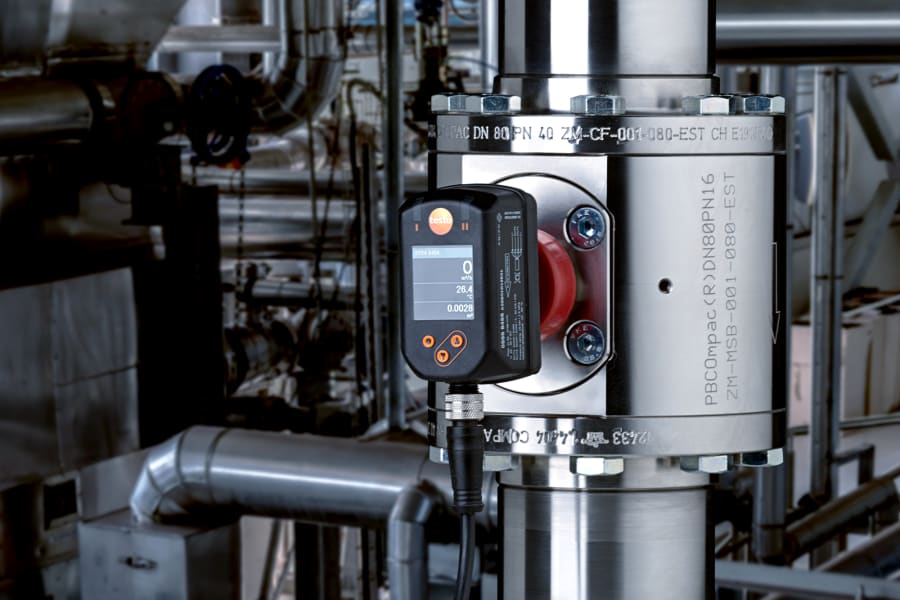

德图压缩空气流量计

压缩空气是工业企业极为重要的能源载体,但也可能导致高昂成本。出于节能环保的考虑,Testo压缩空气流量计可以帮用户测量压缩空气消耗量。精准的测量和调控技术助您节约珍贵能源,从而降低成本,实现有针对性的能源管理(如,根据ISO 50.001或者ISO 14.001)。

另一个应用领域是检测压缩空气系统的泄露。借助Testo压缩空气流量计对峰值符合分析,以确定是否产生足够容量的压缩空气。最新研发的“一体式传感器”不仅可以测量压缩空气消耗量和温度,还可以测量压力。

如此,就不需要再进行单独的压力测量。testo 645X 系列采用热量测量原理。对用户而言,这意味着无需进行额外的温度和压力测量。同时,一体化的系统也意味着更少的部件间的摩擦和磨损。

  • 一台仪器测量四个参数:流率、流量积算、温度和工作压力
  • 显示清晰:TFT显示屏,可以直接显示3个测量值,简单明了
  • 测量精度最大化:集成求和函数防止人为计算错误发生
  • 理想的集成系统:4-20mA 两个模拟输出

如何联系我们

我们非常乐意帮您解决您的任何问题。

testo 6451 - 6454

用于普通直径和内置压力测量

testo 6451 - 6454 用于普通直径和内置压力测量

testo 6456 / 6457

适用于大口径管道

testo 6456 / 6457 适用于大口径管道

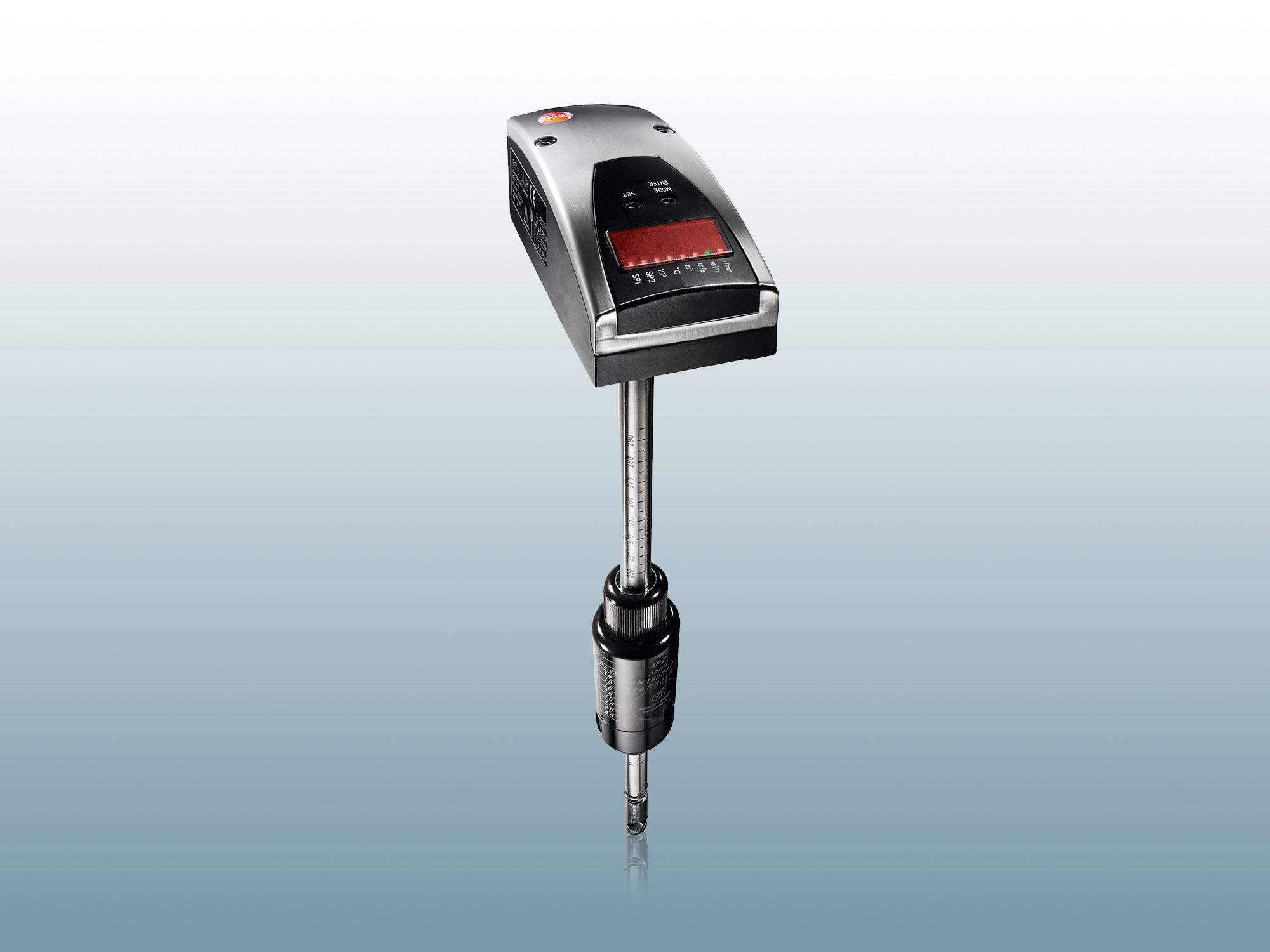

testo 6448

可自由配置

Bar probe

testo LD/LD pro传感器

泄漏检测仪

testo LD/LD pro传感器 泄漏检测仪

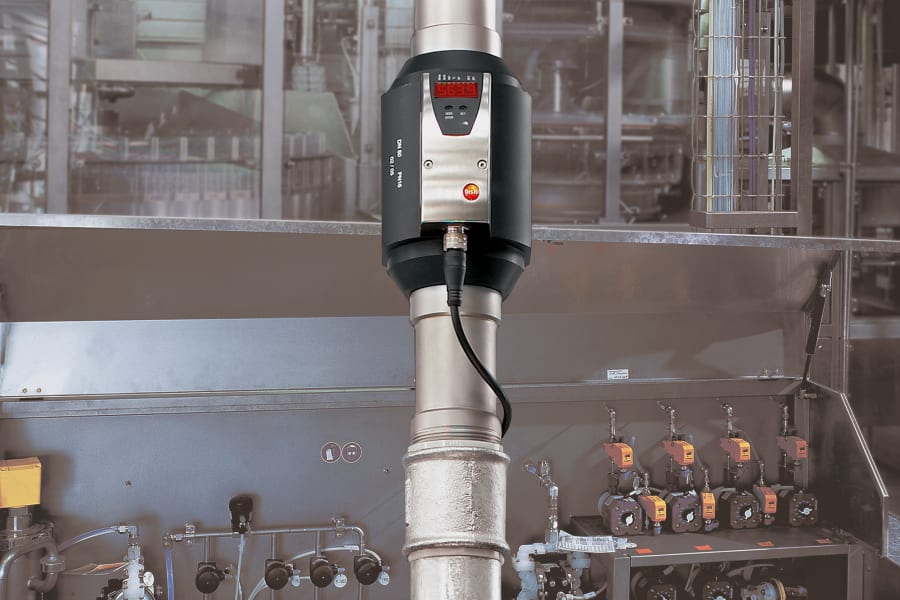

业内为什么需要压缩空气流量计?

在每个工业企业中,都要确保电流、水或气体等介质的使用透明度:

  • 可以利用中央计数器来说明用量;
  • 可以通过分散计数器来说明用量的具体分布情况。


不过,作为介质的压缩空气是在内部生产和分配的,并不太了解其总用量以及在各部门的用量。

  • 在缺少此类信息的情况下,就难以预防泄露或实现更经济的利用。

当下电流、水和气体等介质消耗标准:

  • 通过仪表实现透明的成本

明确如下成本:

  • 各部门
  • 各产品
  • ...

当下压缩空气消耗不可精确估量:

  • 节约潜在成本未被重视

成本“分布”在如下方面:

  • 电力成本
  • 维护成本
  • 在很多情况下:管理成本

泄露 —— 高成本因素

通过独立调查(比如由德国弗朗霍夫生产技术研究所在“压缩空气效率”项目中进行的调查)证明:有25%到40%的压缩空气都因为泄露而浪费。

  • 一个直径3mm的泄露孔就会导致每年3,000欧元的成本损失。
  • 在一个普通工业企业内,如果为操作成本增加必要的额外投资,每年的浪费额会超过100,000欧元。

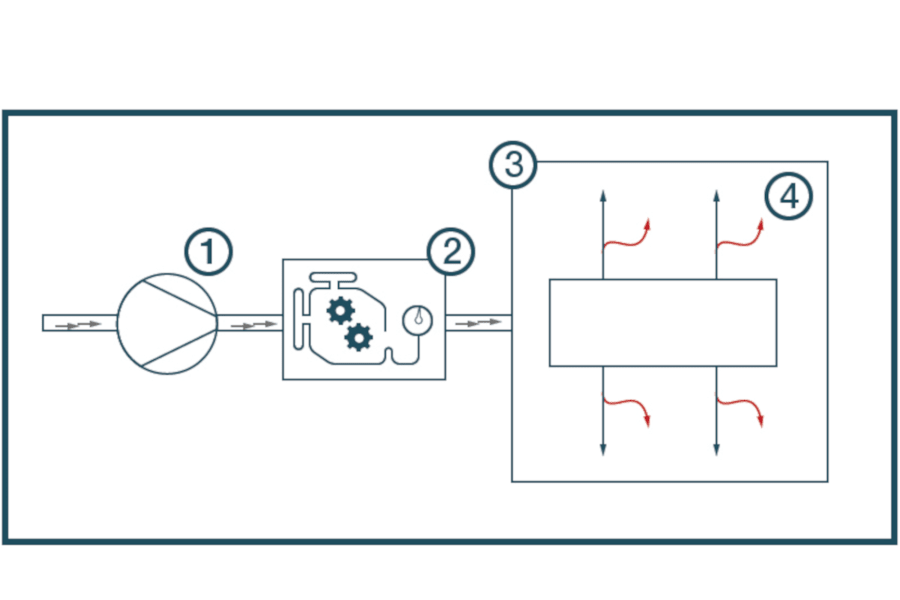

  1. 电能
  2. 准备
    计算示例:
    150 kW x 6000 h = 900,000 kWh
  3. 压缩空气消耗
  4. (unnoticed) 泄漏
    leakage share: 25 - 40%
    = 225.000 ... 360.000 kWh (á 15 Cent / kWh)
    = 33.750 ... 54.000 € leakage share

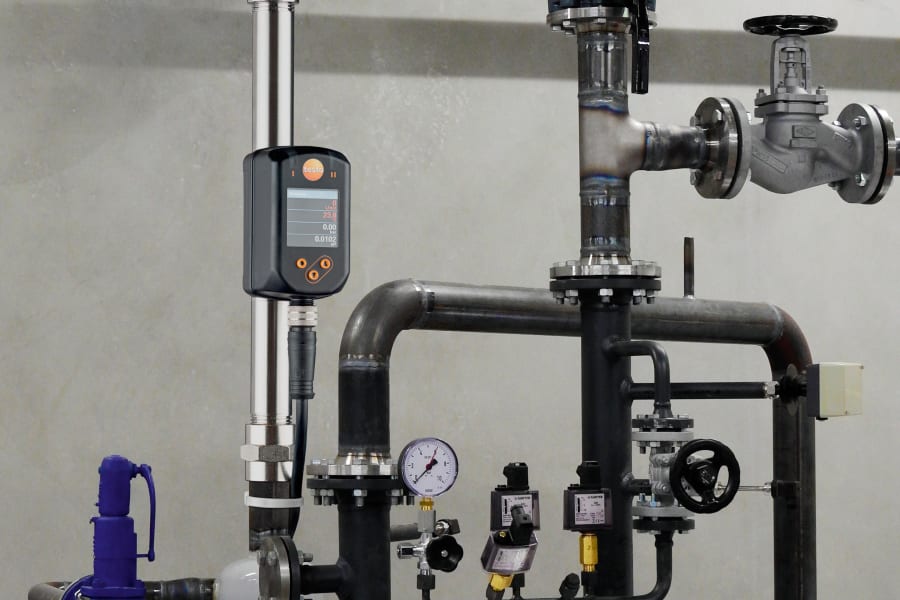

使用 testo 6450 检测泄露

什么时候需要监测压缩空气管道是否存在泄露?

  • 即使机器停止运行,是否仍存在压缩空气消耗?
  • 在没有进行任何修改情况下,压缩空气消耗量是否增加?


如何检测泄露?

  • 安装在一个单独的机器或者一组机器上,testo 6450甚至可以检测到最小的压缩空气体积流速;
  • 在系统处于非操作状态时,这些信息说明存在泄露;
  • 在没有更改用户配置的情况下,如果超过了已知最大值 —— 流速体积,也可以说明存在泄露。


泄露常常发生在哪些情况下?

  • 超过96%的泄露发生在DN50及以下的管道中。
  • 软管、配件联轴器和维护装置是导致泄露的主要原因。

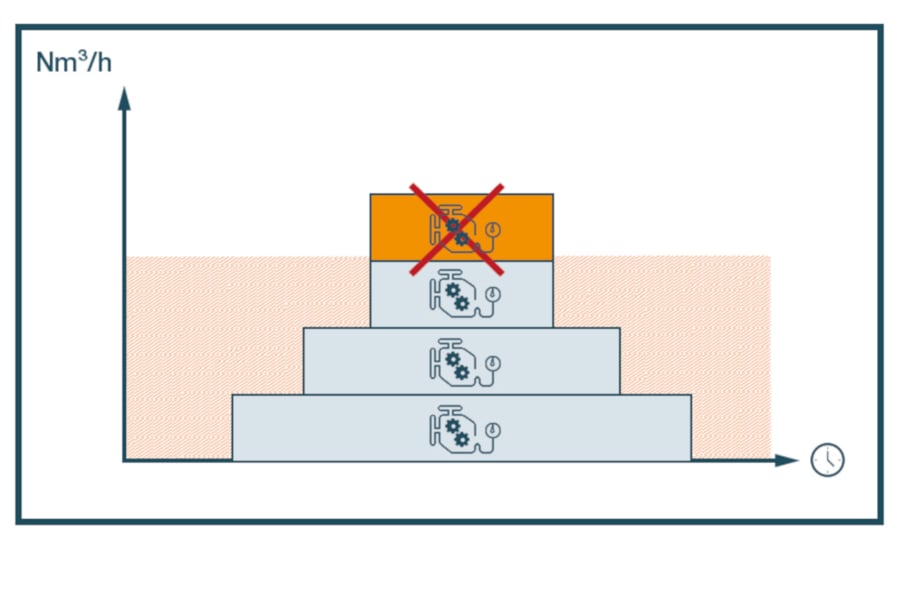

借助 testo 6450 进行峰值负载管理

通过峰值负载管理,有助于避免过度扩张投资

扩张或者投资:

  • 工业企业在扩张过程中(比如使用新系统D),也必须增加其压缩空气产量。

基于压缩空气流量计的峰值负载分析有助于避免此类投资


  • 由于了解具体用量和时间,可以对相关分布进行有针对性的调整,从而确保已有压缩空气产能足以满足要求。
  • 可以显著节约压缩机以及管道系统的成本。

保护宝贵的压缩空气消耗设备免受过高或过低的供电

保护宝贵的压缩空气消耗设备免受过高或过低的供电

  • 压缩空气消耗需要最少的供电才能达到所需的性能。
  • 一些消耗设备也需要防止过度流入。 在关键情况下,甚至系统制造商的保修也取决于此。
  • testo 6450最佳解决了这两个监控任务。
  • 持续保护您的投资。

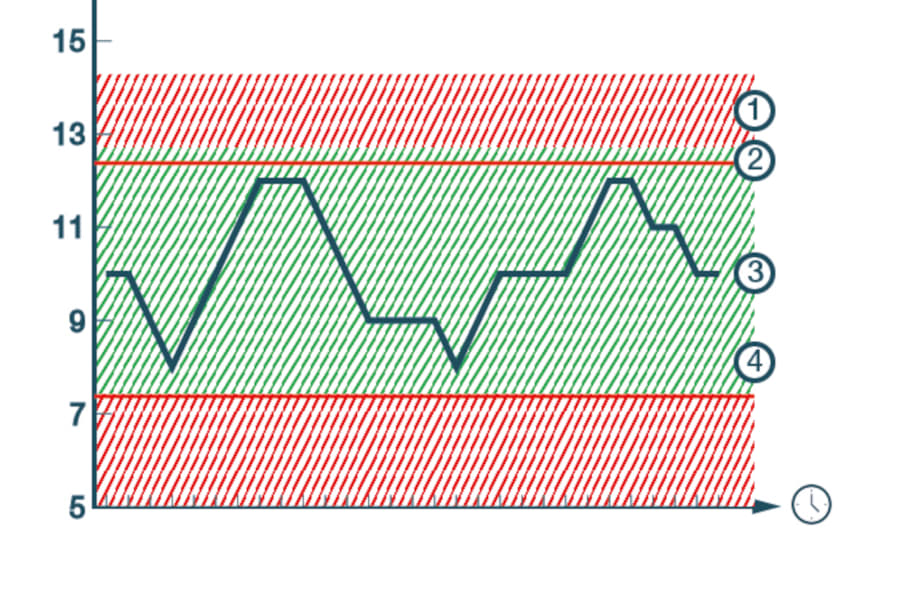

  1. 由于过载或供应不足而导致保修失效
  2. 提前报警信息
  3. 每小时实际标准体积流量
  4. 测量范围

热量测量原理

最佳测量原理…

  • …对于压缩空气,标准体积流速测量为热质量流速测量。


只是这种测量:

  • 与过程压力和温度无关
  • 不会导致永久损失压力

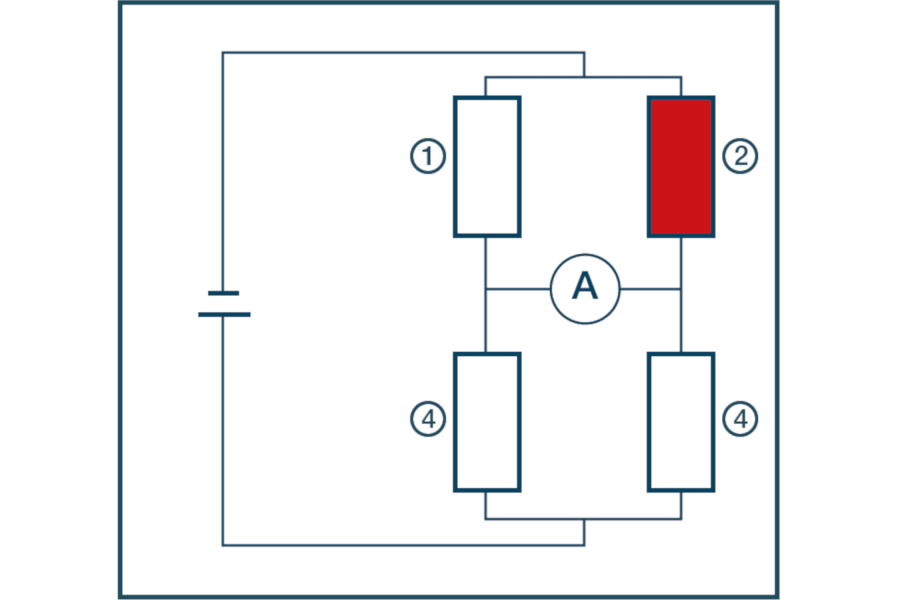

因此,使用专门为高标准压缩空气应用开发的两个玻璃图层陶瓷传感器,使其承受过程温度,并通过一个惠斯特电桥来切换。

  1. 假设电阻器处于中间温度。
  2. 加热电阻器到高于介质温度的5开氏度。
  3. 测量维持电阻器2的温度所消耗的电流。

    • 流量越大,维持5k超温所需的加热电流越高。
    • 流量越小,所需加热电流越小。

  4.   固定电阻器。

质量、压力和温度

为什么质量流速的测量与压力和温度相关?

- 一方面,体积随着压力的增加而缩小。
- 另一方面,质量保持不变。如左图所示。

  • 在可变压力条件下,只有质量流速测量是合适的方法。
  • 同时,可以通过补偿来避免温度的影响。
  • 因此,可以在整个过程温度范围内以最佳方法使用测量值。

P = 1 bar

V = 10 m³

rho = 1,4 kg/m³

-> m = 14 kg


P = 5 bar

V = 2 m³

rho = 7 kg/m³

-> m = 14 kg

质量流速、标准体积流速

质量流速如何变为标准体积流速?

  • 对于压缩空气使用设备来说,标准体积流速是最重要的流速功能。
  • 它不仅涉及到当前的环境条件,而且涉及到固定值;根据ISO 2533标准,这些条件包括:15°C / 1013hPa/0% 相对湿度。


testo 6450 将质量流速除以标准密度(一般为1.225kg/Nm³)。

  • 结果得到与压力和温度无关的标准体积流速值。
  • 在与测量系统的测量结果比较时,必须确保所有数值都对应相同的标准条件,否则就需要进行转换计算。


通过确定的内径和体积流速调整确保高精确度

  • 尤其是在小直径管道中,准确了解内径,对于实现标准体积流速的精确测量具有重要意义。
  • 商用穿透式探头能够测量流速,并通过乘以拦截面积来计算体积流速。
  • 即使是标准管道,其内径也可能有变化,并导致高达50%的不精确度。testo 6450具有明确的直径——并直接根据体积流速,而不是流速进行调整。

testo 6450:高精确度

定义内径和体积流速调整以达到高精确度

与商用穿刺式探头相比,testo 6450 具有明确的直径 —— 并直接根据体积流速,而不是流速进行调整。

这确保了测量精度的最大可靠性,并方便地集成到过程中。

  1. 定义外径,便于与现有管道集成。
  2. 了解内径和流量匹配测量精度。
  3. 优化设计管道长度,确保表面均匀,防止湍流。
