订货号 0632 3306
烟气探针的安装快速与安全
仪器诊断功能，显示仪器和易损件的状态信息

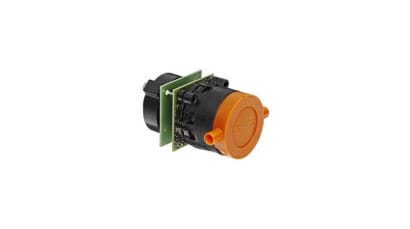

充电电池和传感器可自行更换

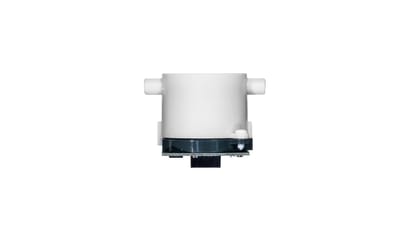

传感器寿命长达6年(O2,CO),可用于严苛环境

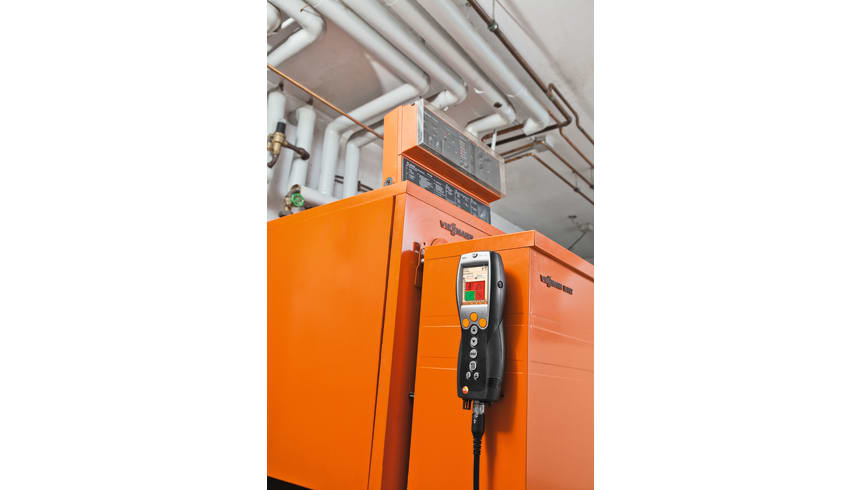

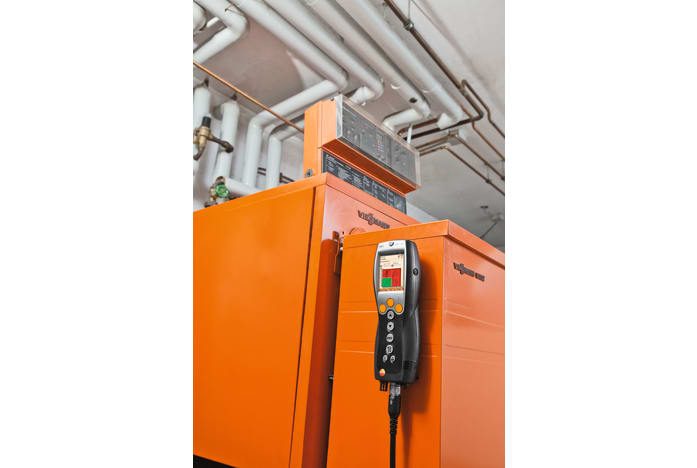

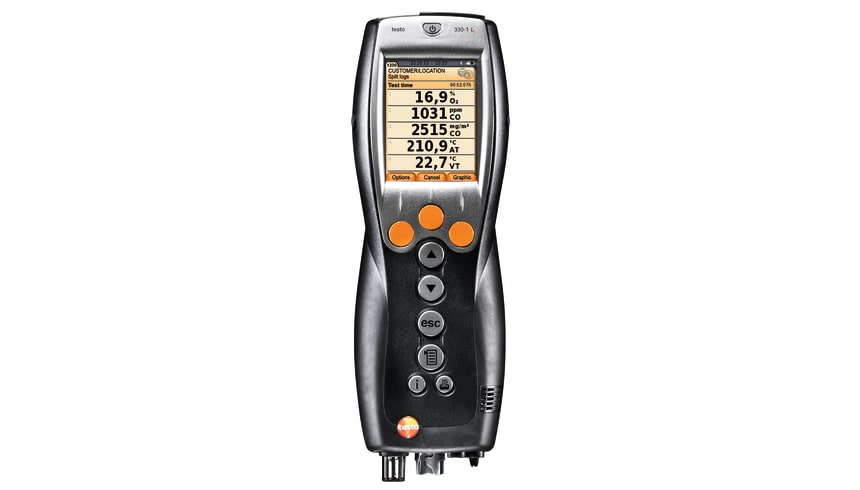

testo 330-1 LL主机内置 O2、CO（H2补偿）传感器，锂电池和校准证书。
| 技术参数 | |
|---|---|
重量 |
600 g (不含电池) |
尺寸 |
270 x 90 x 65 mm |
操作温度 |
-5 ~ +45 °C |
防护等级 |
IP40 |
显示屏尺寸 |
240 x 320 像素 |
显示屏特性 |
彩色图形显示 |
电源 |
充电电池组3.7 V / 2.6 Ah; 电源6 V / 1.2 A |
最大内存 |
500,000 个读数 |
存放温度 |
-20 ~ +50 °C |
| 差压 | |
|---|---|
测量范围 |
0 ~ +300 hPa |
测量精度 |
±0.5 hPa (0.0 ~ 50.0 hPa) ±1 %测量值 (50.1 ~ 100.0 hPa) ±1.5 %测量值 (其余量程) |
分辨率 |
0.1 hPa |
| O₂测量 | |
|---|---|
测量范围 |
0 ~ 21 Vol.% |
测量精度 |
±0.2 Vol.% |
分辨率 |
0.1 Vol.% |
响应时间 t₉₀ |
< 20 s |
| CO (H₂补偿) | |
|---|---|
测量范围 |
0 ~ 8000 ppm |
测量精度 |
±10 ppm 或 ±10 %测量值 (0 ~ 200 ppm) ±20 ppm 或 ±5 %测量值 (201 ~ 2000 ppm) ±10 %测量值 (2001 ~ 8000 ppm) |
分辨率 |
1 ppm |
响应时间 t₉₀ |
< 60 s |
测量速率 |
0 ~ 500 ppm |
| CO low (H₂补偿) | |
|---|---|
测量范围 |
0 ~ 500 ppm |
测量精度 |
±2 ppm (0 ~ 39.9 ppm) ±5 %测量值 (40 ~ 500 ppm) |
分辨率 |
0.1 ppm |
响应时间 t₉₀ |
< 40 s |
| NO测量 | |
|---|---|
测量范围 |
0 ~ 3000 ppm |
测量精度 |
±5 ppm (0 ~ 100 ppm) ±5 %测量值 (101 ~ 2000 ppm) ±10 %测量值 (2001 ~ 3000 ppm) |
分辨率 |
1 ppm |
响应时间 t₉₀ |
< 30 s |
| NO low 测量 | |
|---|---|
测量范围 |
0 ~ 300 ppm |
测量精度 |
±2 ppm (0 ~ 39.9 ppm) ±5 %测量值 (40 ~ 300 ppm) |
分辨率 |
0.1 ppm |
响应时间 t₉₀ |
< 30 s |
| 抽力测量 | |
|---|---|
测量范围 |
-9.99 ~ +40 hPa |
测量精度 |
±0.02 hPa 或 ±5 %测量值 (-0.50 ~ +0.60 hPa) ±0.03 hPa (+0.61 ~ +3.00 hPa) ±1.5 %测量值 (+3.01 ~ +40.00 hPa) |
分辨率 |
0.01 hPa |
| 温度 | |
|---|---|
测量范围 |
-40 ~ +1200 °C * |
测量精度 |
±0.5 °C (0 ~ +100.0 °C) ±0.5 %测量值 (其余量程) |
分辨率 |
0.1 °C (-40 ~ +999.9 °C) 1 °C (> +1000 °C) |
* 温度量程取决于所连接的烟气探针
| 有效性测定 | |
|---|---|
测量范围 |
0 ~ 120 % |
分辨率 |
0.1 % |
| 烟气损失 | |
|---|---|
测量范围 |
0 ~ 99.9 % |
分辨率 |
0.1 % |
| CO₂测量(通过O₂计算) | |
|---|---|
测量范围 |
0 ~ CO₂ max (显示范围) |
测量精度 |
±0.2 Vol.% |
分辨率 |
0.1 Vol.% |
响应时间 t₉₀ |
< 40 s |
| 压力测量 | |
|---|---|
测量范围 |
0 ~ +300 hPa |
测量精度 |
±0.5 hPa (0.0 ~ 50.0 hPa) ±1 %测量值 (50.1 ~ 100.0 hPa) ±1.5 %测量值 其余量程 |
分辨率 |
0.1 hPa |
| CO测量(无H₂补偿) | |
|---|---|
测量范围 |
0 ~ 4000 ppm |
测量精度 |
±20 ppm (0 ~ 400 ppm) ±5 %测量值 (401 ~ 2000 ppm) ±10 %测量值 (2001 ~ 4000 ppm) |
分辨率 |
1 ppm |
响应时间 t₉₀ |
< 60 s |
| CO环境测量 | |
|---|---|
测量范围 |
0 ~ 500 ppm |
测量精度 |
±5 ppm (0 ~ 100 ppm) ±5 %测量值 (> 100 ppm) |
分辨率 |
1 ppm |
响应时间 t₉₀ |
约 35 s |
使用CO探头 0632 3331
| CO₂环境测量 | |
|---|---|
测量范围 |
0 ~ 1 Vol.% 0 ~ 10000 ppm |
测量精度 |
±75 ppm 或 ±3 %测量值 (0 ~ 5000 ppm) ±150 ppm 或 ±5 %测量值 (5001 ~ 10000 ppm) |
响应时间 t₉₀ |
约 35 s |
使用环境CO₂探头 0632 1240
| 可燃气体泄露 | |
|---|---|
测量范围 |
0 ~ 10000 ppm CH₄ / C₃H₈; 显示范围 |
测量精度 |
报警信号光学显示(LED); 蜂鸣器声音报警 |
响应时间 t₉₀ |
< 2 s |
使用气体检漏探头 0632 3330
CO是一种无色无味的有毒气体。对含有碳的物质（如油、燃气和固体燃料等）进行不完全燃烧时会产生CO。CO随呼吸进入肺部之后，会进入人体的血管，并与血红蛋白合成，造成人体缺氧，进而会导致人体死亡。这也正是需在燃烧系统的燃烧点，尤其是经常有人员出没的地点及附近区域定期测量CO排放情况的原因。
在对家用供暖系统进行维护的过程中，我们通常都要检测燃气压力，包括动压和静压。若燃气锅炉的燃气压力超出了18-25mbar的范围，那就不可进行调整，锅炉也不可进行操作。因为如果进行了操作，锅炉就无法正常运作，点火之后会出现爆炸，导致系统瘫痪。
供热系统的烟气测量可以帮助用户确认烟气中排放的污染物（如一氧化碳CO）及热损失。在某些国家，法律规定需进行烟气测量，主要有以下两个目的：
1. 确保尽可能地降低污染排放，保护环境；并且
2. 尽可能地提高能源的利用效率。
不可超出法定的单位烟气体积中的污染物含量和能量损失标准。
法规对获取测量结果的操作流程有着标准规定（须遵循响应的标准）。使用Lambda 探针（单孔或多孔探针），在锅炉和烟道的连接管的气流中心处（不要在边缘处）取测量值。烟气分析仪会对测量值进行记录，用于现场打印或后续传输至电脑。
安装人员可在系统调试时进行测量，如有需，要四周之后，烟气检测人员可进行检测，之后便由获得授权的服务工程师定期进行检测。
检查、测量散热器温度时，应记录并保存出水温度测量值和回水温度测量值，再由专业人员评估测量数据。出水温度，是指供给散热器的热介质（比如水）的温度。回水温度，是指散热器出口处的热介质的温度。为了避免散热系统的热能浪费，在某些散热管或者螺纹接口处记录出水温度和回水温度是必要的，然后对测量数据分析并调整水压。通过调整，散热器能使得一定空间的环境温度达到理想值。如调整不到位，则会浪费电能和热能。
