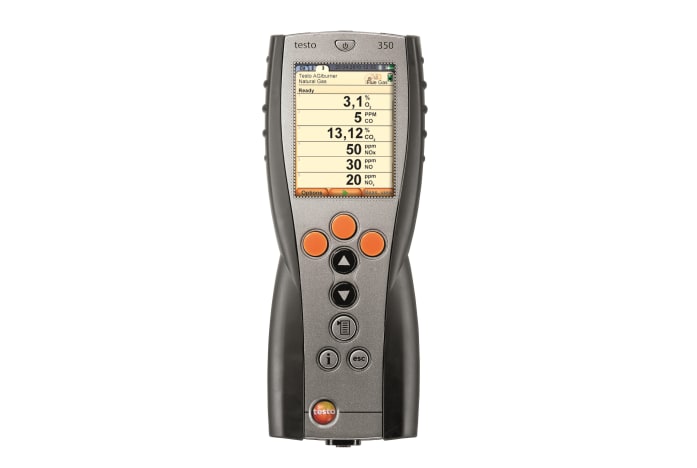

testo 350 - Unità di controllo per sistema di analisi dei gas di combustione

N. d’ordine  0632 3511

  • Bluetooth industriale per la comunicazione wireless con unità di analisi e/o PC

  • Ampio display grafico a colori, involucro robusto e adatto all'ambiente industriale

  • Programmazione dell'unità di analisi con menù guidato per le varie applicazioni

  • Memoria interna per la registrazione delle misure

L’unità di controllo è l’accessorio indispensabile per il sistema di analisi della combustione testo 350. Permette di visualizzare le misure, programmare e configurare l’unità di analisi senza l’impiego di un PC e del software Easy-emission.

€ 954,00
€ 1.163,88 IVA incl.

Descrizione del prodotto

L’unità di controllo è l’accessorio indispensabile per il sistema di analisi della combustione testo 350. Permette di visualizzare le misure, programmare e configurare l’unità di analisi senza l’impiego di un PC e del software Easy emission. Può essere dotata di modulo di comunicazione BluetoothTM industriale per la comunicazione wireless fino a 100m in campo aperto. Questa caratteristica risulta fondamentale ad esempio per misure sui bruciatori industriali o nei camini. E’ inoltre possibile programmare lo strumento per eseguire campagne di misura anche di lunga durata memorizzando i valori rilevati. I valori misurati sono visualizzati chiaramente sull’ampio display grafico a colori dell’unità di controllo sia in formato numerico che grafico.

Testo ha pre-impostato, all’interno del firmware, alcune applicazioni tipiche come bruciatori, turbine a gas e motori industriali. Ciascuna delle applicazioni pre-definite è comunque personalizzabile dall’utente e contiene la configurazione dello strumento, i combustibili più usati, i parametri e le funzioni necessari alla specifica applicazione. Informazioni sul display guidano attraverso messaggi descrittivi l’utente durante l’esecuzione della prova. Ciò consente di utilizzare con facilità l’analizzatore, senza conoscerne il funzionamento in modo approfondito o corsi d’istruzione. Le operazioni da eseguire per effettuare una misura risultano notevolmente ridotte: testo 350 è il primo analizzatore in anticipo sul futuro!

L'analizzatore di combustione portatile a 6 sensori testo 350 rappresenta lo strumento più pratico e flessibile per la messa in servizio, la regolazione e la manutenzione di bruciatori industriali, motori stazionari, turbine a gas, impianti di abbattimento fumi, e per la misura dei gas all’interno di forni. Inoltre è un valido aiuto per il controllo e il monitoraggio dei valori limite al camino, e nelle prove funzionali degli strumenti stazionari per la misura delle emissioni.


Il sistema di analisi dei gas di combustione testo 350 è composto da due unità

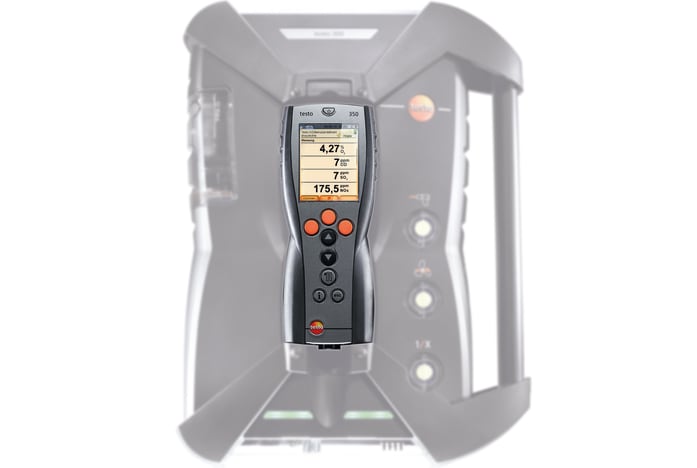

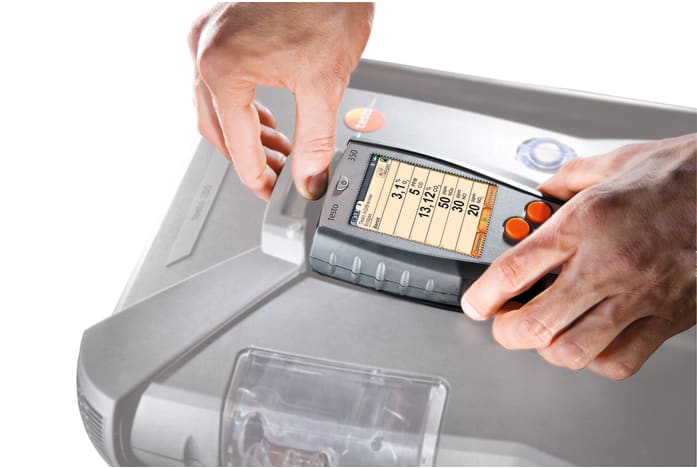

  • L’unità di controllo testo 350 ha il compito di fornire: l’interfaccia operativa all’operatore per la visualizzazione, la programmazione e la configurazione dello strumento. L’unità può lavorare inserita nell’apposita sede all’interno dell’unità di analisi, utilizzando un cavo CANbus oppure con Bluetooth 2.0. Le batterie ricaricabili agli Ioni di Litio garantiscono lunga autonomia per lavorare a distanza dall’unità di analisi.
  • L’unità di analisi testo 350 (non inclusa). E’ il vero modulo di misura e consente di eseguire il campionamento, il trattamento e l’analisi dei gas di combustione. Grazie alla misura contemporanea di 6 diversi gas da selezionare tra O2, CO, NO, NO2, SO2, CxHy, CO2_IR e l'estendibilità del campo di misura tramite processo di diluizione, testo 350 rappresenta lo strumento più pratico e flessibile per la messa in servizio e la manutenzione di bruciatori industriali, motori stazionari, turbine a gas, impianti di abbattimento fumi, e per la misura dei gas all’interno di forni. Inoltre, testo 350 è un valido aiuto per il controllo e il monitoraggio dei valori limite al camino, e nelle prove funzionali degli strumenti stazionari per la misura delle emissioni.
    Alcune delle caratteristiche che rendono il testo 350 lo strumento portatile più evoluto sul mercato sono:
    • Sistema integrato di preparazione del campione del gas a celle di Peltier con svuotamento automatico della condensa
    • Monitoraggio e memorizzazione delle emissioni anche per diversi giorni
    • Misura anche di alte concentrazioni di CO (con il sistema di diluizione automatico)
    • Sonde speciali per motori a combustione interna (per alte temperature e pressioni)
    • Unità di controllo amovibile per lavorare in comodità e sicurezza a distanza dal punto di prelievo.

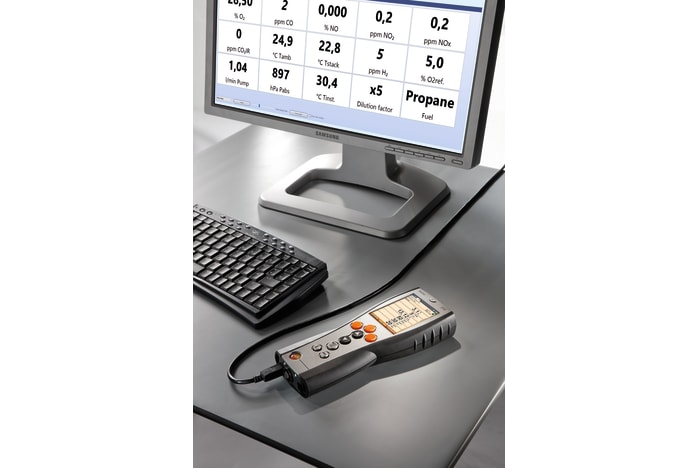

La memoria interna, abbinata al software per PC Easy-emission, è stata studiata per gestire le campagne di analisi in funzione dei punti di misura e documentare le prove fatte, anche utilizzando la comunicazione BluetoothTM.

Misurazione delle emissioni industriali con l'analizzatore di combustione testo 350

L'analizzatore di combustione testo 350 è stato sviluppato appositamente per le esigenze pratiche legate alle misurazioni delle emissioni industriali. Nel menù Applicazioni trovate maggiori informazioni su:

  • Misurazione delle emissioni dei motori industriali
  • Misurazione delle emissioni dei bruciatori
  • Misurazione delle emissioni delle turbine a gas
  • Misurazione delle emissioni nei processi termici



Contenuto della fornitura

Unità di controllo testo 350 comprensiva di batteria, memoria dati di misurazione, interfaccia USB e connettore CANbus Testo.

Dati tecnici generali

Dimensioni

88 x 38 x 220 mm

Temperatura di lavoro

-5 a +45 °C

Involucro

ABS

Classe di protezione

IP40

Tipo batteria

Batterie al litio

Tempo di fermo

5 ore (senza connessione wireless)

Dimensioni display

240 x 320 pixel

Funzione display

Display grafico a colori da

Massimo

2 MB (250.000 misure)

Temperatura di stoccaggio

-20 a +50 °C

Peso

440 g

Industrial probes

€ 89,00
€ 108,58 IVA incl.
€ 72,00
€ 87,84 IVA incl.

Standard gas sampling probes

€ 174,00
€ 212,28 IVA incl.
€ 21,00
€ 25,62 IVA incl.
€ 284,00
€ 346,48 IVA incl.
€ 394,00
€ 480,68 IVA incl.

Temperature probes

€ 105,00
€ 128,10 IVA incl.

Ideal order suggestion for emission measurement on thermal processes

Misura delle emissioni sulle turbine a gas

Le turbine a gas sono soggette a valori limite di emissione dei gas combusti che devono essere rispettati durante l’esercizio e regolarmente controllati in base alle dimensioni dell’impianto. Dopo la messa in esercizio e gli interventi di manutenzione ordinaria e straordinaria, i valori di emissione dell’impianto devono essere controllati per verificare il rispetto dei valori limite e delle specifiche del produttore. All’occorrenza, i risultati delle misure devono essere documentati.

A causa delle basse concentrazioni di NO, le misure durante l’ispezione e la regolazione sulle turbine a basse emissioni di NOx, devono essere estremamente precise. L’analizzatore portatile di gas combusti testo 350 caratterizzato dalla combinazione del sensore NO2 e dello speciale sensore per basse concentrazioni di NO con una risoluzione di 0,1 ppm permette di soddisfare con precisione questi requisiti. Il modulo di preparazione integrato del campione di gas da analizzare e la speciale sonda di prelievo per i motori industriali con speciali tubi flessibili brevettati evitano il fenomeno dell’assorbimento di NO2 garantendo la massima precisione possibile.

Misura delle emissioni sui motori industriali

L’analizzatore di gas combusti testo 350 è uno strumento utile per regolare al meglio un motore diesel o a gas. testo 350 viene usato ad esempio durante la messa in servizio, a intervalli regolari nella manutenzione o per la risoluzione di problematiche nei processi produttivi. La misura dei gas combusti è necessaria per regolare il motore secondo i parametri operativi ottimali, uniformandosi al contempo alle normative in vigore in materia emissioni in atmosfera. A volte questa attività richiede misure che possono durare anche diverse ore. In particolare, la percentuale elevata e molto variabile di NO2 nei gas di scarico dei motori rende necessaria la misura separata di NO e di NO2 al fine di avere un’indicazione precisa del reale valore NOx emesso dal motore. Il modulo di preparazione integrato del campione di gas da analizzare e la speciale sonda di prelievo per i motori industriali con speciali tubi flessibili brevettati evitano il fenomeno dell’assorbimento di NO2 e SO2 garantendo la massima precisione possibile.

Misura delle emissioni sugli impianti post-trattamento

I valori limite di emissioni molto restrittivi necessitano dell’uso di un analizzatore portatile di gas di combustione in grado di determinare in modo affidabile i parametri dei gas esausti a monte e a valle dell’impianto di post-trattamento. Oltre alle ispezioni regolari dei danni meccanici e della contaminazione, la misura dei gas combusti fornisce informazioni sull’efficienza e sull’affidabilità funzionale di un impianto. La funzione bus dell’analizzatore di gas combusti testo 350 consente di misurare contemporaneamente i gas combusti/esausti a monte e a valle di un impianto di post-trattamento; ciò permette una rapida e facile valutazione dell’impianto. Qualsiasi modifica dell’impianto può essere ottenuta dal protocollo di misura.

Analisi dell’atmosfera gassosa nei processi termici

L’analisi dei gas combusti viene usata per monitorare il processo termico negli impianti a combustione, come ad esempio nei forni continui per l’industria del vetro, della ceramica e dei materiali da costruzione o nelle fonderie di acciaio e nei forni di tempra ecc. Nei processi di questo tipo, le sostanze possono passare dal prodotto in corso di lavorazione al gas combusto, aumentando le normali emissioni generate dall’impianto di combustione; viceversa, gli inquinanti possono passare dal gas e diventare parte del prodotto in corso di lavorazione.

L’analizzatore di gas combusti testo 350 può essere usato per perseguire due obiettivi principali: monitorare l’atmosfera gassosa legata al processo e garantire la qualità ottimale dei prodotti lavorati. L’analisi dei gas fornisce informazioni per le misure legate al processo, come ad esempio la progettazione dell’interno del forno, il controllo della fiamma, la temperatura del prodotto lavorato e del forno o l’alimentazione di aria di combustione. Al contempo, l’analisi dei gas contribuisce al funzionamento ottimale dell’impianto in termini di costi operativi, qualità del prodotto e sicurezza dell’impianto.

Misura delle emissioni sui bruciatori industriali

Qualunque sia lo scopo per il quale vengono usati gli impianti di combustione – se per riscaldamento, produzione di energia elettrica, vapore o acqua calda, produzione o trattamento superficiale di determinati materiali o per incenerire i rifiuti e i materiali di scarto – il miglior modo possibile di gestire la combustione e l’incenerimento è senz’altro la giusta conoscenza delle composizioni dei combustibili e dell’aria comburente, nonché della correlazione tra loro. È anche fondamentale sapere come le due sostanze si combinano. La tecnologia di misura portatile consente di eseguire un’analisi chimica di tutti i gas pertinenti e di ottenere così processi di combustione ottimizzati.

Lo scopo dell’utilizzo di un analizzatore portatile di gas combusti è quello di ottimizzare la combustione in termini di efficienza energetica e di testare il funzionamento eco compatibile dell’impianto di combustione. Ciò significa che un impianto di combustione può essere regolato al suo range di lavoro ottimale per fare in modo che soddisfi o rientri nei valori limite di emissione previsti per legge, raggiungendo al contempo un livello massimo di efficienza energetica. Il preciso analizzatore di gas combusti testo 350, adatto anche per condizioni di lavoro difficili, non viene usato soltanto per la messa in servizio ma anche per i controlli periodici effettuati durante l’esercizio.

Misura delle emissioni (prova di conformità)

Nella maggior parte dei paesi, il funzionamento di tutti i tipi di impianti industriali (ad es. grandi centrali elettriche, acciaierie, cementifici, vetrerie e impianti chimici) e strutture delle autorità locali fino ai piccoli siti produttivi è soggetto a severi regolamenti che disciplinano le emissioni di gas esausti nell’atmosfera. Occorre adottare misure idonee per garantire e controllare regolarmente che i componenti definiti come inquinanti non superino determinati valori limite nei gas combusti.

L’analizzatore di gas combusti testo 350 può essere usato per svolgere un’analisi preliminare prima di una verifica ufficiale delle emissioni oppure, in base al paese e alla direttiva, la prova ufficiale di conformità vera e propria.
