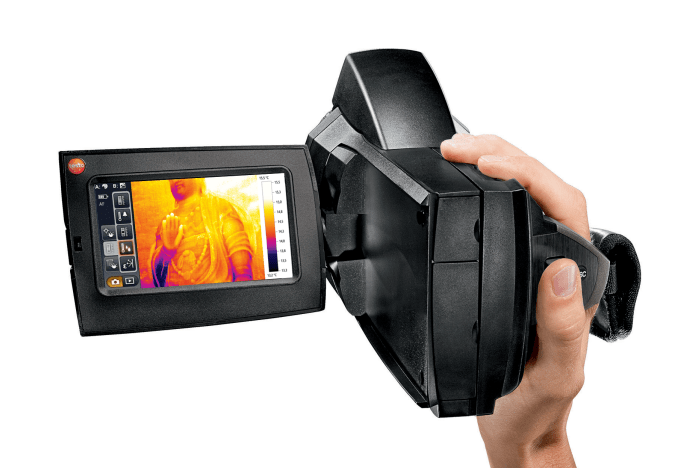

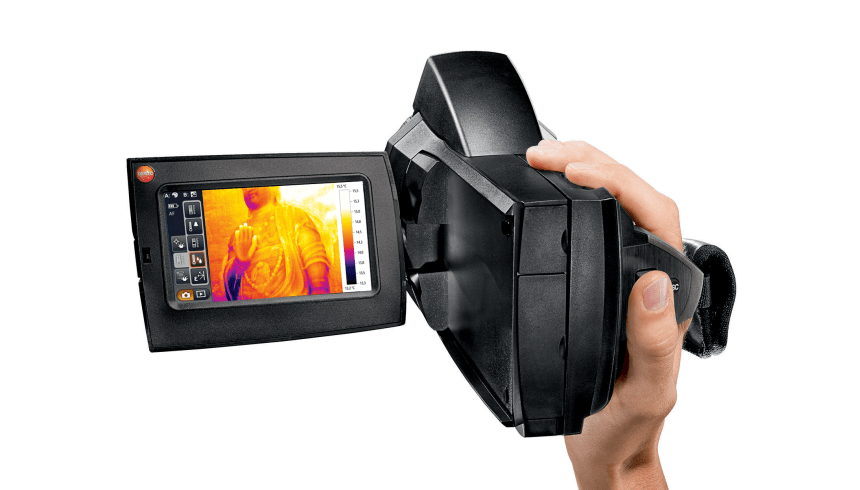

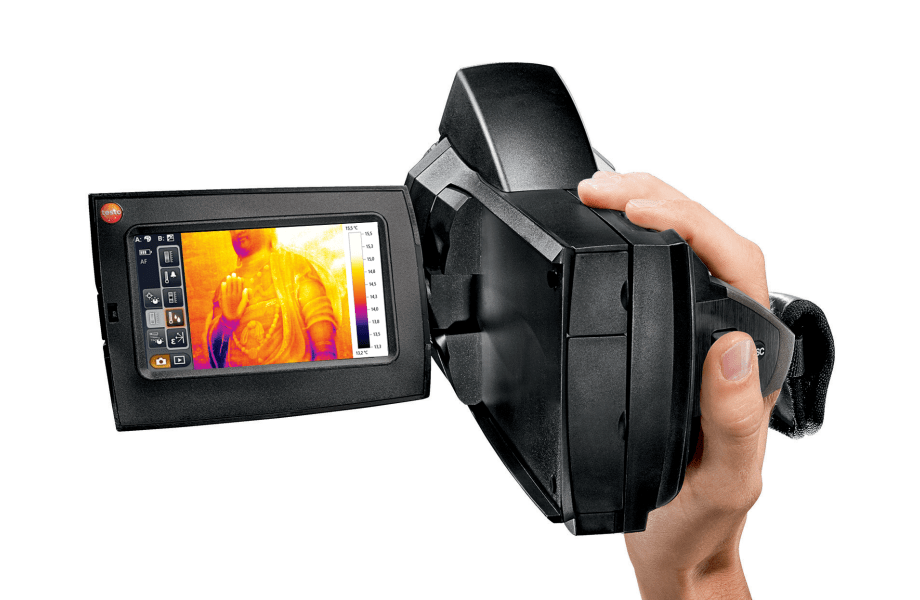

testo 890 - Termocamera (640 x 480 pixel, messa a fuoco manuale/automatica, laser, 1 obiettivo a scelta)

N. d’ordine  0563 0890 X1

  • Termocamera professionale testo 890: risoluzione di 640 × 480 pixel, espandibile a 1280 × 960 pixel con la tecnologia SuperResolution, sensibilità termica < 40 mK

  • Possibile scegliere liberamente un obiettivo tra i tre disponibili (obiettivo standard, da 25° e teleobiettivo)

  • Acquisizione delle sequenze nella termocamera (opzionale), calcolo dell'umidità, tecnologia SiteRecognition, assistente per immagini panoramiche, funzione salvataggio JPEG e molte altre pratiche funzioni

  • Fotocamera digitale integrata, obiettivi sostituibili (opzionalmente), numerose altre funzioni, ricca dotazione che include valigetta di trasporto, scheda di memoria, software professionale, ecc.

La termocamera testo 890 è lo strumento ideale per il professionista che lavora nel settore della termografia industriale e/o edile, ad es. per l'ispezione di gruppi di tensione, misura di alte temperature, analisi di circuiti stampati, controllo di impianti solari, termografia completa degli involucri edilizi, termografia edile per la consulenza energetica.

Descrizione del prodotto

Con la termocamera professionale testo 890 sei attrezzato al meglio per le seguenti applicazioni:
  • Misura sicura di alte temperature
  • Rapida analisi di involucri edilizi
  • Controllo periodico durante la manutenzione elettrica
  • Visualizzazione sicura delle temperature critiche sui circuiti stampati
  • Svolgimento di dettagliate consulenze energetiche
  • Analisi di impianti di distribuzione di energia



Tutte le principali informazioni sulla termocamera testo 890

  • Fino a 307.200 punti di misurazione della temperatura: un sensore di 640 × 480 pixel garantisce un'acquisizione precisa. Grazie alla tecnologia SuperResolution, la qualità delle immagini viene portata addirittura a 1280 × 960 pixel!
  • Sensibilità termica < 40 mK: mette in evidenza anche le più piccole differenze di temperatura
  • A scelta le immagini termiche possono essere salvate anche in formato JPEG
  • Pacchetto per l'analisi dei processi (optional): la combinazione tra video completamente radiometrico e acquisizione delle sequenze nella termocamera permette la misura senza fili e facilita l'uso nel luogo di misura
  • Il design tipo camcorder con cinghia da polso e il display ad angolazione variabile facilitano notevolmente l'acquisizione delle immagini, rendendo differenti angoli di ripresa e l'uso con una sola mano un gioco da ragazzi
  • Assistente immagini panoramiche: le immagini singole vengono combinate in un'immagine panoramica direttamente durante l'acquisizione. Ciò permette ad es. di termografare involucri edilizi completi, senza la necessità di dover riassemblare faticosamente le immagini o analizzarle singolarmente
  • Tecnologia SiteRecognition: quando vengono misurati oggetti simili, la termocamera riconosce direttamente i luoghi di misura, ordinandoli e archiviandoli automaticamente
  • Misura opzionale di alte temperature sino a 1200 °C: con l'opzione Alta temperatura, il campo di misura può essere esteso in modo flessibile sino a 1200 °C
  • Modalità di misura speciale per il rilevamento delle zone esposte agli attacchi delle muffe: specificando manualmente la temperatura ambiente e l'umidità, viene calcolato il punto di rugiada nell'ambiente. La temperatura superficiale misurata dalla termocamera viene quindi confrontata con il punto di rugiada. A questo punto sul display vengono visualizzate, utilizzando i colori del semaforo (rosso, giallo, verde), le zone esposte agli attacchi delle muffe. Il tutto diventa ancora più facile con la sonda igrometrica WiFi opzionale: grazie alla trasmissione automatica dei valori da parte della sonda, decade la necessità di dover specificare manualmente l'umidità e la temperatura ambiente
  • FeverDetection (opzionale): per controllare con l'aiuto dell'assistente se le persone nei luoghi pubblici o nei mezzi di trasporto hanno una temperatura corporea elevata e garantire così la salute pubblica
  • Possibile la registrazione audio (sotto forma di commento vocale allegato alle immagini) con l'auricolare fornito in dotazione
  • Fotocamera digitale integrata con flash LED: insieme a ciascuna immagine termica è possibile acquisire anche un'immagine reale ben illuminata che rende il lavoro di documentazione e abbinamento ancora più facile
  • Funzione autofocus per la massima facilità d'uso con una sola mano e immagini meno mosse
  • Possibile la sostituzione dell'obiettivo
  • Distanza minima di messa a fuoco 10 cm
  • Con il software professionale testo IRSoft possibile analizzare comodamente le immagini termiche sul PC

Obiettivi
Possibile scegliere liberamente uno dei tre obiettivi disponibili:

Obiettivo standard da 42° x 32°:
  • Ideale per l'ispezione di oggetti da misurare vicini
  • Grande campo visivo
Obiettivo da 25° x 19°:
  • Ideale per le applicazioni della manutenzione preventiva
Teleobiettivo da 15° x 11°:
  • Permette riprese eccezionali di oggetti da misurare situati a distanze medio-lunghe



Contenuto della fornitura

  • Termocamera testo 890 con SuperResolution
  • 1 obiettivi (a scelta tra obiettivo standard, da 25° e teleobiettivo)
  • Software professionale IRSoft (download gratuito)
  • Robusta valigetta di trasporto
  • Scheda di memoria SD
  • Cavo USB
  • Tracolla
  • Panno per la pulizia delle lenti
  • Alimentatore
  • Batteria ricaricabile agli ioni di litio
Programma IRSoft per PC può essere scaricato gratuitamente al link: www.testo.com/IRSoft
Uscita immagine a infrarossi

Messa a fuoco

automatica / manuale

Risoluzione a infrarossi

640 x 480 pixels

Frequenza di rinfresco immagine

33 Hz

SuperRisoluzione (IFOV)

0.71 mrad (Standard lens), 0.43 mrad (25° lens), 0.26 mrad (Telephoto lens), 0.11 mrad (Supertele)

SuperRisoluzione (pixel)

1280 x 960 pixel

Risoluzione geometrica (IFOV)

1,13 mrad (lente standard)

Distanza minima di messa a fuoco

0.1 m (lente standard)

Campo visivo

42° x 32° (Standard lens), 25° x 19° (25° lens), 15° x 11° (Telephoto lens), 6.6° x 5° (Supertele)

Sensibilità termica

< 40 mK a 30 °C

Spectral range

7,5 a 14 µm

*inside the EU, outside 9 Hz

Visuale d’uscita immagine

Distanza minima di messa a fuoco

0,5 m

Dimensioni immagine

3.1 MP

Presentazione immagine

Opzione display

Immagine a infrarossi / immagine reale

Colori

9 (ferro, arcobaleno, arcobaleno HC, freddo-caldo, blu-rosso, grigio, grigio inverso, seppia, Testo)

Tipo display

touchscreen 4.3” LCD con 480 x 272 pixel

Zoom digitale

1-; 3-fold

Video output

USB 2.0, Micro HDMI

Misura

Temperatura riflessa

manuale

Correzione di trasmissione

Incluso

Campo di misura

da -30 °C a +100 °C; da 0 °C a +350 °C (commutabile); da 0 °C a +650 °C (commutabile)

Misura ad alte temperature

+350 ... +1200 °C (not in connection with the telephoto lens)

Precisione

±2 °C, ±2% del v.m.

Emissività

0.01; 1

Accuracy high temperature

±2 °C, ±2% del v.m.

Funzione di misura

Distribuzione dell’umidità superficiale

Incluso

Misura dell’umidità

Opzionale

Modalità solare

Incluso

Funzione di analisi

up to 10 measurement points, Hot/Cold Spot Recognition, up to 5 x area measurement (min/max & average), Isotherm and alarm values

Misura dell'umidità con igrometro

with radio humidity probe; (automatic measurement value transfer in real time); *Wireless humidity probes only in the EU, Norway, Switzerland, USA, Canada, Colombia, Turkey, Brazil, Chile, Mexico, New Zealand, Indonesia

Dotazioni della termocamera

Videocamera digitale

Incluso

Pacchetto di analisi dei processi

Opzionale

Salvataggio JPEG

compreso

Video streaming

via HDMI

Videoispezione

Fino a 3 punti di misura

Registrazione vocale

Bluetooth****/cuffie e microfono con filo

Laser

Indicatore laser

Funzione panoramica assistita

Incluso

LED potente

Incluso

Lenti standard

42° x 32°

Lenti intercambiabili

25° x 19°; 15° x 11°; 6.6° x 5°

Riconoscimento di locazione

Incluso

Interfaccia

Labview; download gratuito dalla homepage; USB

Fever detection

Opzionale

**** Bluetooth only in the EU, Norway, Switzerland, USA, Canada, Colombia, Turkey, Japan, Russia, Ukraine, India, Australia

Memoria termocamera

Formato file immagine

.bmt; opzione di esportazione in .bmp; .jpg; .png; .csv; .xls

Formato file video

.wmv; .mpeg-1; Formato Testo (videoispezione radiometrica)

Dispositivo di stoccaggio

SD cart 2GB (approx. 1500 - 2000 images)

Alimentazione

Tipo batteria

Batteria agli ioni di litio, a carica rapida, sostituibile sul posto

Tempo di lavoro

4,5 h

Opzioni di carica

Nello strumento / caricatore (opzionale)

Alimentazione a rete

Condizioni ambiente

Classe di protezione involucro

IP54

Vibrazione

2G

Umidità dell’aria

20 to 80 % RH non-condensing

Storage temperature

-30 a +60 °C

Operating temperature

-15 a +50 °C

Specifica fisica

Attacco filettato per cavalletto treppiede

1/4" - 20UNC

Involucro

ABS

Peso

1.630 g

Weight

1630 g

Dimensions

253 x 132 x 111 mm

Software per PC

Requisiti di sistema

Windows 10; Windows Vista; Windows 7 (Service Pack 1); Windows 8; interfaccia: USB 2.0

Standards, tests, warrenty

Direttive UE/CE

2004/108/CE

Accessories

€ 98,00
IVA incl.  € 119,56
€ 199,00
IVA incl.  € 242,78
€ 71,00
IVA incl.  € 86,62

Controlli durante la manutenzione elettrica

Nei cavi e negli impianti elettrici, l'incremento della temperatura è sempre indice di un sovraccarico, di un imminente malfunzionamento o di un difetto esistente. Le termocamere Testo semplificano la valutazione evaluation dello stato termico di impianti a bassa, media o alta tensione. Le immagini termografiche consentono di rilevare precocemente connessioni o componenti difettosi, in modo da poter adottare in modo mirato le necessarie misure preventive. Thermography therefore minimizes dangerous fire risks and prevents costly production downtimes.

Applicazioni tipiche della termocamera:

  • Controllo dei quadri elettrici
  • Controllo delle connessioni elettriche
  • Monitoraggio e controllo degli impianti fotovoltaici
  • Controllo delle parti meccaniche

Analisi degli impianti di distribuzione di corrente

Evitare guasti agli impianti di distribuzione di corrente è indispensabile alla luce delle gravi conseguenze che ne deriverebbero. I collegamenti difettosi sui piloni dell’alta tensione possono essere particolarmente critici in tal senso. Queste transizioni alle linee dell’alta tensione, che talvolta si verificano a grandi distanze, possono essere individuate chiaramente solo con un rilevatore sufficientemente grande o con un teleobiettivo. Questo è l’unico modo per ottenere il grado necessario di dettaglio per consentire un’analisi senza errori dell’immagine termografica.

Analizzare il rivestimento degli edifici a colpo d’occhio

L'incarico di eseguire ispezioni termografiche di grandi edifici pone alcune sfide agli utenti. Le restrizioni spaziali dovute a pareti, strade o zone di sicurezza attorno agli edifici limitrofi possono rendere impossibile catturare l’oggetto di misura in un’unica immagine. In questi casi, le termocamere Testo aiutano gli utenti a ottenere la necessaria visione d’insieme. La funzione panoramica assistita può essere usata per combinare in una sola immagine termografica diverse immagini del rivestimento dell’edificio prese da vicino. Gli utenti possono così individuare a colpo d’occhio le irregolarità termiche nell’intero rivestimento dell’edificio con un elevato grado di precisione.

Possibilità di vedere con precisione la temperature critiche sulle schede elettroniche

Nel campo della ricerca e sviluppo, le termocamere vengono usate anche per analisi mirate della distribuzione di temperatura, per esempio sulle schede elettroniche. Man mano che i componenti delle schede elettroniche diventano sempre più piccoli, aumentano le sfide inerenti alla dispersione di calore. Soltanto le termocamere di qualità premium con un’eccellente risoluzione geometrica sono adatte per questo compito. Anche l’analisi del comportamento di riscaldamento e raffreddamento nel tempo è utile per l’ottimizzazione e può essere eseguita usando la videoispezione delle termocamere Testo.

Safe high-temperature measurement in quality assurance

Whether in glass bottle manufacturing, ceramics or tile production: Wherever hot materials are processed, quality can suffer if machines and conveyor belts are not suitably heated. Testo thermal imagers allow you to test the exact temperatures from a safe distance. The thermal imagers testo 885 and testo 890, with high thermal resolution, measure up to 650 °C (optionally 1200 °C possible).

Operation does not need to be interrupted for the measurement. Apart from this, practical features help you in on-site evaluation: Thanks to area marking, min./max. temperatures from up to 5 marked areas are shown. And you can display up to 10 measurement points.

Maintenance: Checking hot furnaces and ladles

In industrial maintenance, thermal imagers are excellent for measuring high temperatures from a safe distance. This allows you to identify wear, damaged insulation and coking on furnaces and ladles. The thermal imagers testo 885 and testo 890 measure up to 650 °C – optionally even up to 1200 °C.

Thanks to the panorama image assistant, even large furnaces and machines can be recorded completely (ideal for rotary kilns in cement production). The software IRSoft for the evaluation of the images, and the process analysis package for recording thermal developments (optional), are also practical.

Fornire consulenza completa in materia energetica

Nelle ispezioni termografiche degli edifici, la tecnologia a infrarossi è particolarmente indicata per l’analisi rapida ed efficace delle dispersioni di energia negli impianti di riscaldamento o di condizionamento degli edifici. Grazie alla loro elevata risoluzione di temperatura, le termocamere Testo forniscono immagini dettagliate degli isolamenti inadeguati e dei ponti termici. Sono ideali per la registrazione e la documentazione delle dispersioni di energia in corrispondenza di finestre e porte esterne, cassonetti delle tapparelle, nicchie dei radiatori, nelle strutture dei tetti o nell’intero rivestimento dell’edificio. Le termocamere Testo sono il perfetto strumento di misura per la diagnosi completa e la manutenzione, nonché ogniqualvolta debbano essere forniti servizi di consulenza energetica.
