열화상 카메라 활용 분야:
이상 징후를 찾아 안전하게 평가하기
열화상 카메라는 건물의 열교, 전기 설비의 핫스팟, 유지보수 대상의 과부하 부품 또는 PV 모듈의 결함 등 온도 이상을 신속하게 찾는 데 사용됩니다. 촬영 조건이 적합하고 결과가 재현 가능하게 기록되어야 합니다.
열화상 카메라는 주로 어디에 사용되나요?
대표적인 적용 분야는 건물 열화상 측정, 전기 점검, 유지보수 및 예지보전, HVAC/R 진단, 태양광 발전입니다. 열화상 측정은 이상이 발생한 위치를 보여 주며 우선순위 설정, 추가 측정 및 기록의 근거가 됩니다.

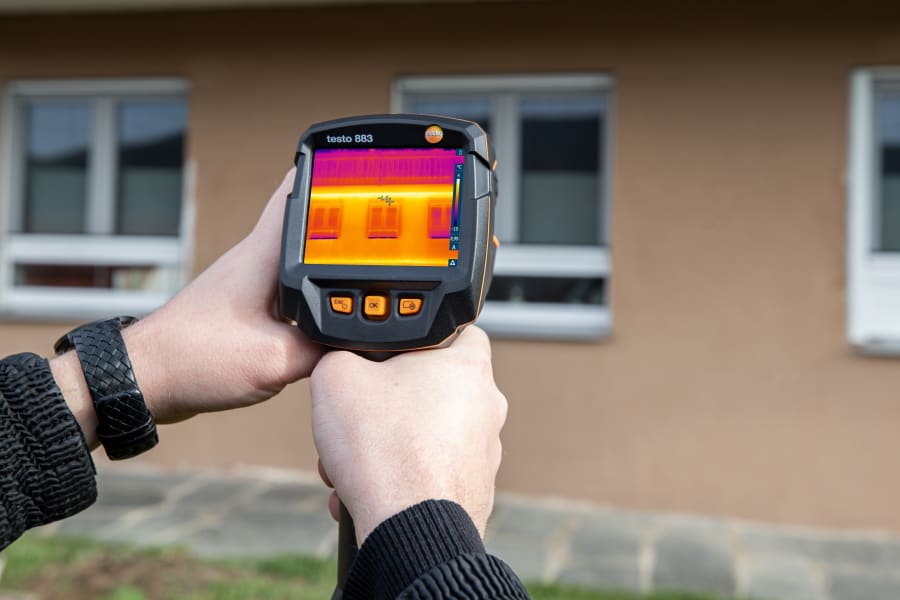

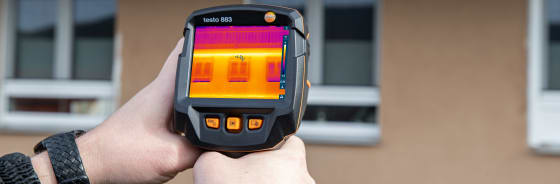

건물 열화상 측정: 열교, 누설 및 곰팡이 위험
건물에서는 열화상 측정을 통해 외벽, 천장 접합부, 창문 주변, 배관 경로 등의 표면 온도 분포를 확인할 수 있습니다. 이상 징후를 신속하게 찾고 집중적으로 점검할 수 있습니다.
대표적인 질문은 열이 어디에서 손실되는지, 열교가 어디에 있는지, 건물 외피의 누설이 어디에서 의심되는지입니다. 습기나 곰팡이 위험을 나타낼 수 있는 비정상적인 냉각 영역도 확인합니다.
신뢰할 수 있는 건물 열화상 측정에는 적절한 조건이 필요합니다. 실내외의 충분한 온도 차이는 대비를 높이지만, 바람과 비는 표면을 식혀 해석을 왜곡할 수 있습니다. 직사광선으로 인한 가열을 단열 성능과 혼동하지 않도록 측정 조건을 기록해야 합니다.
선별: 일정한 스케일과 초점으로 이상 영역을 찾습니다.
검증: 적절한 추가 측정으로 의심 지점을 확인합니다.
기록: 측정 지점을 명확히 명명하고 동일한 시점, 스케일, 거리로 비교 가능하게 기록합니다.

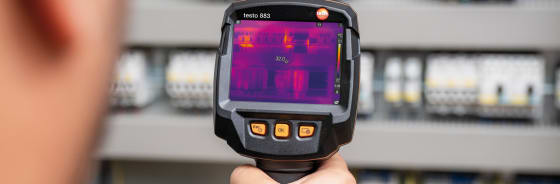

전기 점검: 제어반과 연결부의 핫스팟 확인
전기 점검에서는 부품, 연결부 및 케이블의 온도 차이를 확인합니다. 많은 문제는 정지나 2차 손상이 발생하기 전에 국부적인 발열로 먼저 나타납니다.
일반적인 원인은 연결부의 접촉 저항 증가, 불균일한 부하 분포 또는 열적 스트레스를 받는 부품입니다. 핫스팟은 단서이지 진단이 아닙니다. 육안 검사, 측정 및 필요한 경우 유지보수로 원인을 확인해야 합니다.
결과의 유효성은 부하 상태에 크게 좌우됩니다. 충분한 부하가 없으면 중요한 지점이 눈에 띄지 않을 수 있습니다. 안전한 접근, 측정 거리(IFOV) 및 재현 가능한 촬영 조건도 중요합니다.
반복 점검에는 동일한 측정 지점과 스케일, 기록된 거리 및 명확한 명칭을 사용하는 표준이 유용합니다. 이를 통해 추세를 파악하고 조치의 우선순위를 정할 수 있습니다.

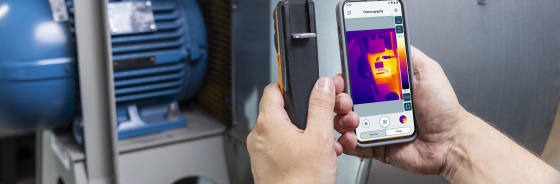

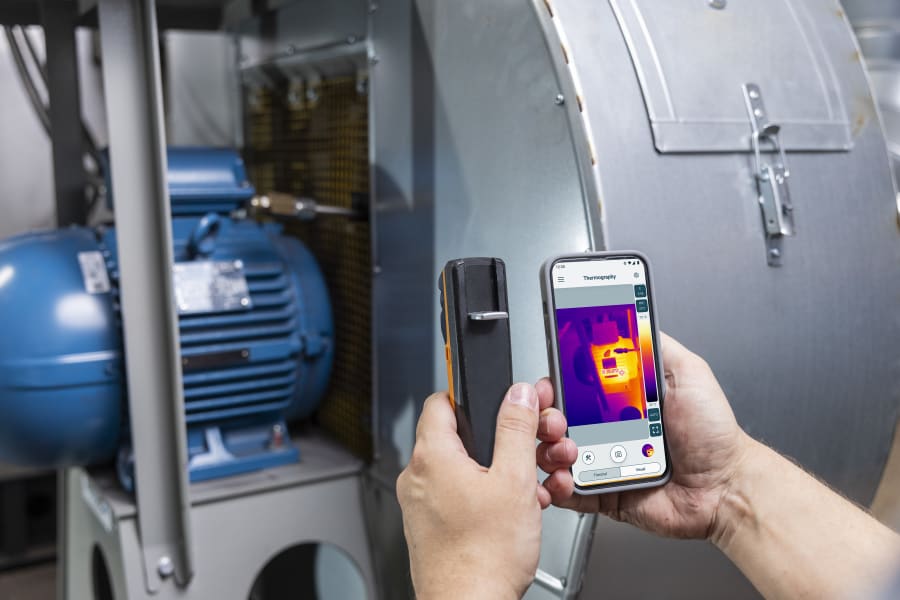

예방 유지보수
유지보수에서 열화상 측정은 우선순위 설정을 지원합니다. 어떤 기계, 베어링 또는 구동부가 이상하며 다음 정비에서 집중적으로 점검해야 하는지 판단할 수 있습니다.
열화상 측정은 모터, 베어링, 커플링, 기어박스, 펌프 및 이송 장치에 자주 사용됩니다. 부품에 접촉하지 않고 운전 중에 측정할 수 있다는 장점이 있습니다.
정상 운전과 같은 기준 상태를 정의하고 유사한 조건에서 측정을 반복하면 결과를 신뢰성 있게 평가할 수 있습니다. 부하 변화, 주변 열 또는 계절적 영향으로 인한 오해를 줄일 수 있습니다.

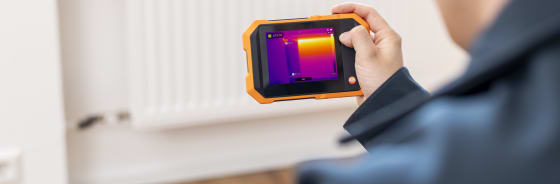

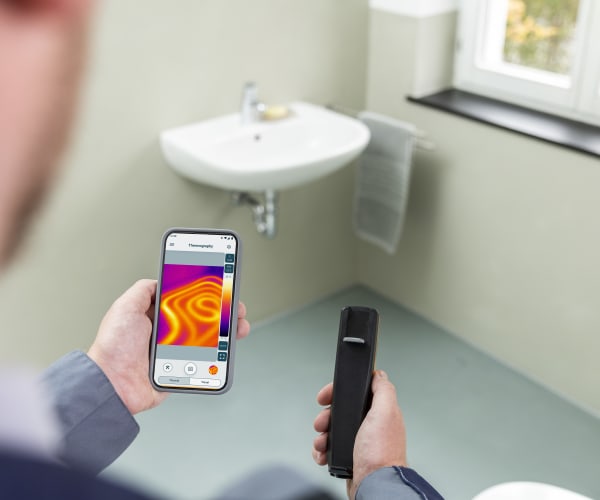

난방, 냉방, 환기 및 냉동
HVAC/R 분야에서는 부품과 분배 시스템의 이상을 찾는 데 열화상 측정이 유용합니다. 불균일한 가열, 원치 않는 열 손실 또는 오작동 징후를 확인할 수 있습니다.
대표적인 작업은 온도 분포 평가, 누설이나 단열 이상 확인, 열교환기 및 배관의 신속한 진단입니다.
해석할 때 열화상 측정은 표면을 측정한다는 점을 기억해야 합니다. 단열 배관, 공기 온도 또는 매체 온도를 평가할 때는 진단을 확인하기 위해 접촉식 측정, Smart Probes, 표면/침투형 프로브 등 추가 측정이 필요한 경우가 많습니다.

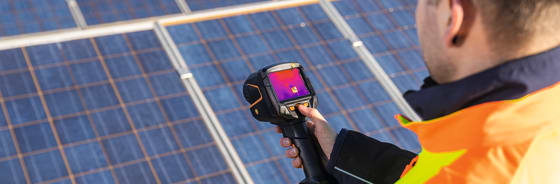

태양광 및 태양에너지
태양광 발전(PV) 설비에서는 핫스팟과 이상 징후를 빠르게 선별할 수 있습니다. 셀 손상, 접촉 문제 또는 스트링 이상에 대한 단서를 얻을 수 있습니다.
대표적인 이상은 국부적인 과열, 모듈 표면의 불균일한 가열, 특이한 연결부입니다. 평가는 설비 파라미터를 고려하여 수행하는 것이 좋습니다.
태양광(PV) 열화상 측정은 일사량과 부하 상태에 크게 좌우됩니다. 일사량이 충분하지 않으면 온도 대비가 낮아집니다. 시야각, 하늘 등의 반사, 측정 거리/IFOV도 작은 결함의 가시성에 영향을 줍니다.
기타 적용 분야

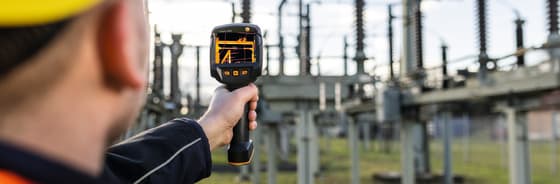

발전 및 배전
발전소, 변전소 및 배전망에서는 과열된 접점, 단자 및 모선을 조기에 발견할 수 있습니다. 추세를 신뢰성 있게 평가하려면 정의된 부하 상태와 재현 가능한 측정 지점이 중요합니다.
산업 제조
생산 환경에서는 운전 중인 구동부, 베어링, 이송 장치, 금형 및 공구를 모니터링합니다. 고정된 측정 지점과 명확한 허용 범위를 사용하면 열적 거동을 예지보전에 통합할 수 있습니다.
시설 관리
시설 관리에서는 건물 열화상 측정과 HVAC/R의 일반적인 작업을 결합합니다. 단열재, 배관망, 난방 회로 및 환기 부품의 이상을 신속하게 확인할 수 있습니다.
다음 단계: 가이드 및 측정기 선택
적용 분야를 정했다면 관련 기초 지식(ε/RTC/IFOV)을 심화하고, 재현 가능한 기록 절차를 정하며, 대상 크기와 거리에 맞는 해상도와 렌즈를 갖춘 카메라를 선택합니다.
