열화상 카메라 기술:
이미지 품질이 실제로 의미하는 것
열화상 카메라는 측정 작업을 안정적으로 수행할 수 있을 때 적합합니다. 일반적인 거리에서 대상이 충분히 크고 선명하게 보여야 하며(IFOV 및 초점), 미세한 온도 차이(NETD)가 보여야 하고 결과를 반복 가능하게 기록해야 합니다.
열화상 측정에 중요한 기술 사양은?
주요 사양은 검출기 해상도, 렌즈와 거리에 따른 시야각/FOV 및 IFOV, 열 감도(NETD), 초점 조절 성능입니다. 현장 작업에는 소프트웨어, 보고서 및 표준화도 필요합니다.
검출기 해상도와 기하학: 실제 측정 지점 수
검출기 해상도는 이미지마다 사용할 수 있는 온도 측정 지점 수를 결정합니다. 대상이 작거나 멀리 있을 때 더 많은 픽셀이 도움이 됩니다.
대상 크기와 거리를 항상 확인해야 합니다. 해상도만으로는 충분하지 않습니다.

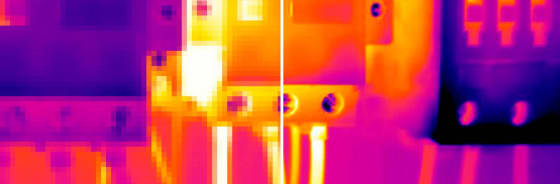

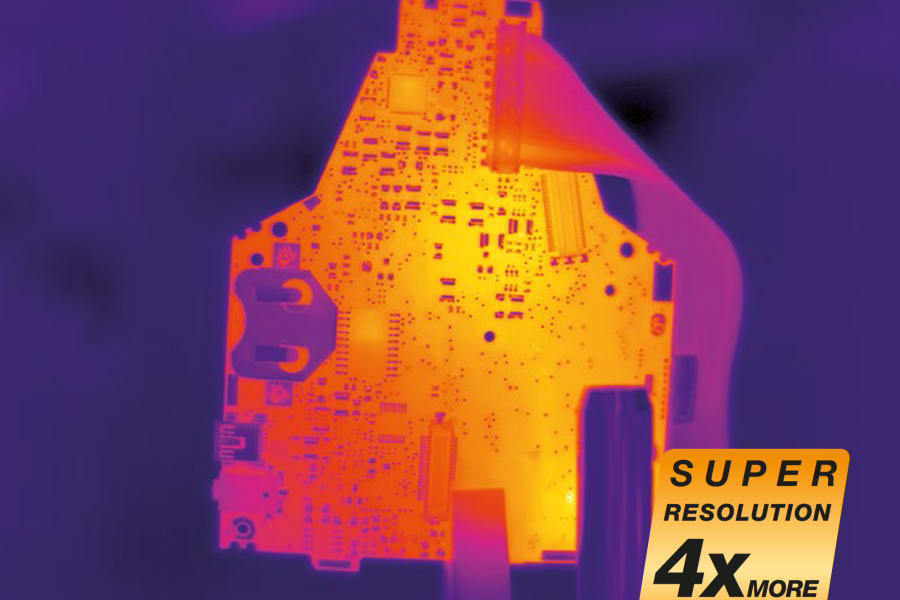

SuperResolution은 세부 묘사를 개선할 수 있지만 측정 구성의 물리적 기하 조건을 바꾸지는 않습니다.

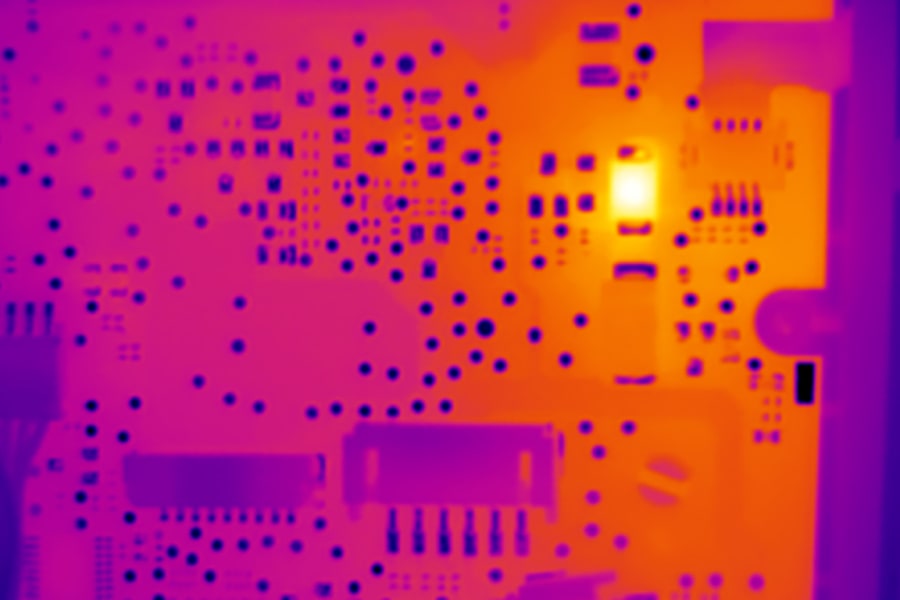

열 감도(NETD): 미세한 차이를 확인하기
mK 단위의 NETD는 카메라가 대비로 표시할 수 있는 가장 작은 온도 차이를 나타냅니다. 값이 낮을수록 더 미세한 차이를 볼 수 있습니다.
NETD가 제한 요인이 되는 경우
넓은 표면의 미세한 온도 차이나 초기 이상을 찾을 때 NETD가 특히 중요합니다. 패턴이 노이즈에서 나타나는지를 결정할 수 있습니다.

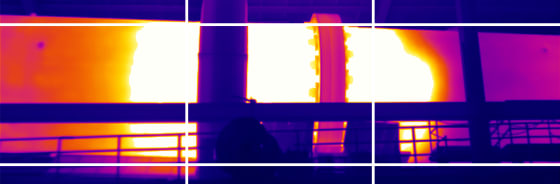

광학계, 시야각(FOV) 및 IFOV: 렌즈가 사용 범위를 결정하는 이유
광학계는 이미지 영역과 대상의 겉보기 크기를 결정하므로 먼 거리에서 작은 대상을 측정할 때 핵심입니다.
광각 렌즈는 넓은 영역에, 망원 렌즈는 먼 거리의 작은 대상을 크게 표시하는 데 적합합니다.
IFOV는 대상을 의미 있게 측정할 수 있는지를 결정합니다. 1~2픽셀에서는 혼합 픽셀이 생깁니다.

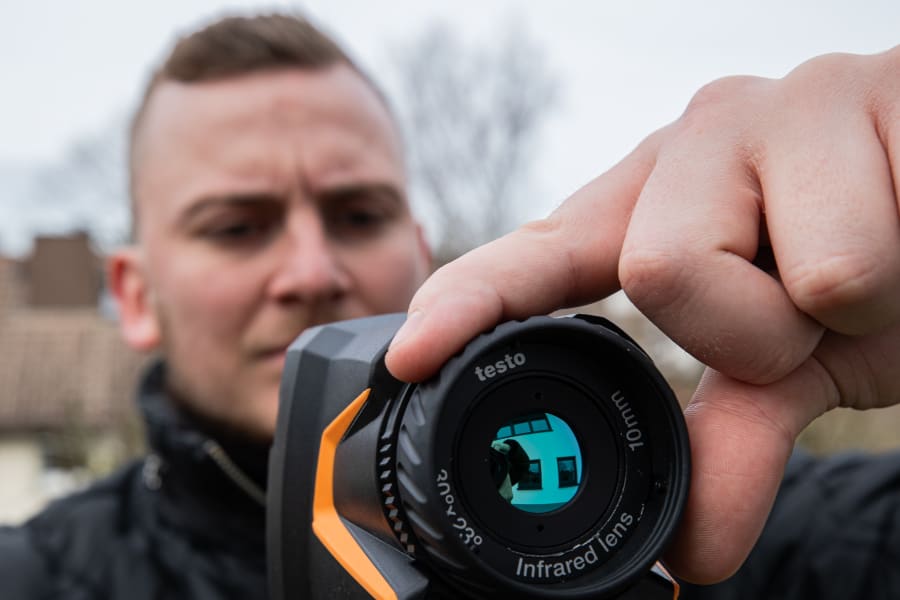

초점, 이미지 안정성 및 측정 정확도
흐림은 온도 정보를 여러 픽셀에 퍼뜨려 핫스팟, 경계 및 측정 지점의 신뢰성을 낮춥니다.
거리 변화나 작은 대상에는 수동 초점이 유용합니다. 대비가 낮거나 반사되는 표면에서는 자동 초점을 확인해야 합니다.
흐릿한 경계의 측정 지점은 값이 더 크게 변할 수 있으므로 초점을 표준 절차에 포함해야 합니다.

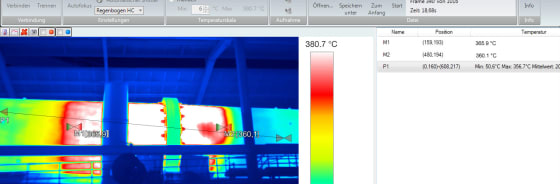

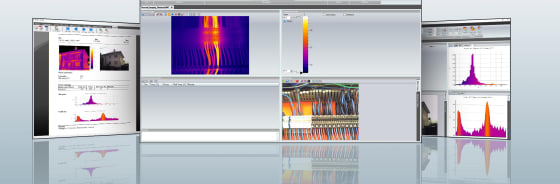

현장 분석, 소프트웨어 및 표준
화질은 시작에 불과합니다. 이미지 관리, 반복 가능한 측정 지점 및 표준 보고서가 중요합니다.
표준 보고서, 명확한 측정 지점 기준 및 이미지 관리는 전기, 유지보수 및 PV의 반복 점검을 효율화합니다.

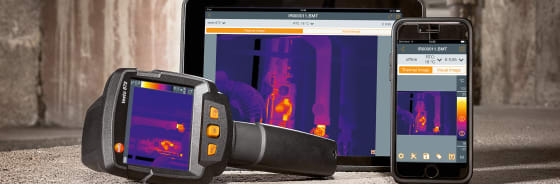

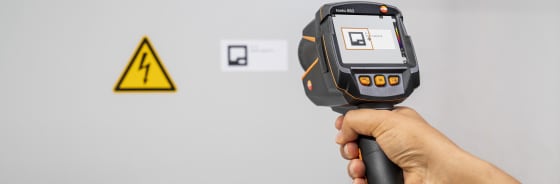

앱은 현장 문서화, 데이터 공유 및 워크플로를 지원하고 연결 기능은 분석을 빠르게 합니다.
Testo 열화상 카메라 기능 개요
다음 단계: 기술 요구사항, 소프트웨어 및 기기 비교

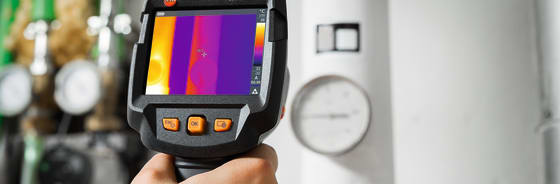

적용 분야를 정한 뒤 ε/RTC/IFOV의 기초를 익히고, 반복 가능한 기록 절차를 정하며, 대상 크기와 거리에 맞는 해상도와 렌즈를 선택합니다.
