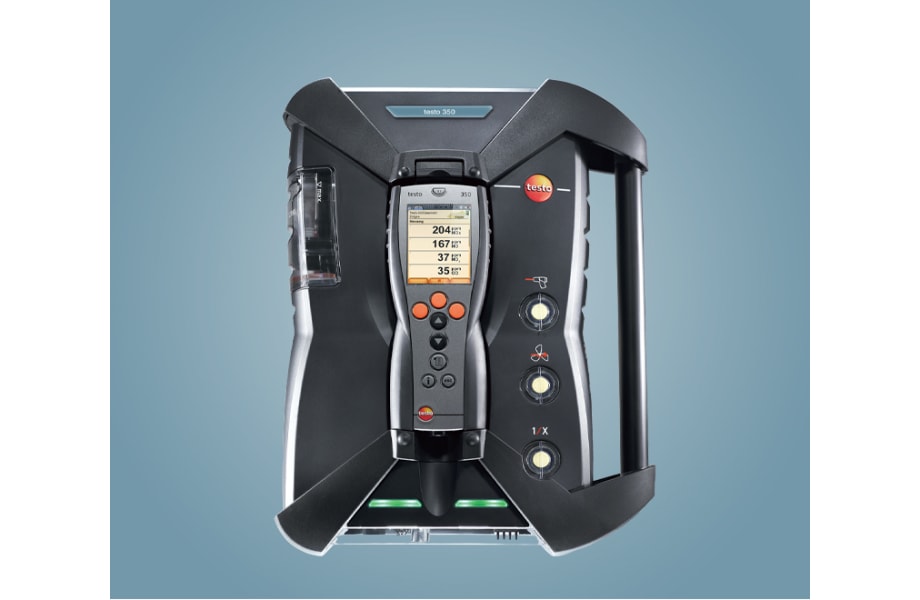

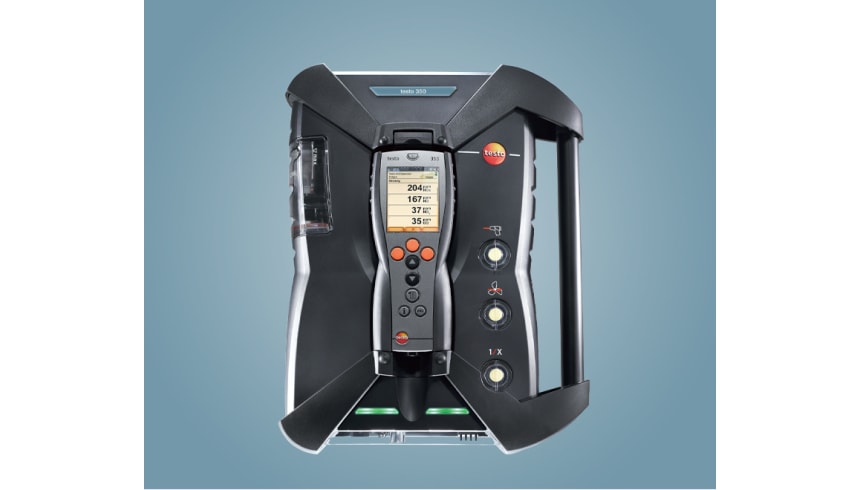

testo 350 煙氣分析儀分析箱 - 藍色新版

0632 3520
testo 350 烟气分析仪分析箱-蓝色新版
09-testo 350_p_ap_emi_001215-blue-s-CN.jpg
  • 中國版計算公式,實測工況mg/m3,全面反映實際工況下汙染物濃度
  • 新型抗幹擾SO2傳感器,可準確測量在高達10000ppm壹氧化碳濃度下的SO2
  • 儀器可配置出廠壹氧化碳的交叉幹擾報告,滿足國家標準
  • 更開放的系統模式,可以直接對接Lims系統;可與強勁預處理器testo 3007以及可調溫式加熱探針配合使用
  • 作為經典款testo 350煙氣分析儀的升級版本,testo 350藍色新版擁有多項關鍵性功能升級,可滿足新版環保法規HJ 57-2017《固定污染源廢氣 二氧化硫的測定 定電位電解法》的要求,交叉干擾的問題不再。儀器的分析箱內可同時安裝6 個煙氣感測器,其中O2為標配, 另 5 個感測器可從CO、NO、 NO2、 SO2、 H2S、 CxHy以及CO2中自由選擇。儀器能夠滿足各種煙氣分析及精確排放的檢測需求,可適應不同的工況。尤其在針對高濕低硫以及高CO 的工況下,testo 350煙氣分析儀藍色新版本表現突出!
    testo 350煙氣分析儀藍色新版本適用於煙氣氣體分析以及專業的工業排放測量。儀器堅固耐用,輕巧便攜,適用於各種工況。中國版的公式計算得的燃燒參數,適用於中國的工況,並可以更簡易的判斷燃燒器的運行情況。


    新在何處?

    testo 350煙氣分析儀藍色新版本擁有如下六項關鍵性升級:
    新型抗干擾SO2感測器 testo 350 煙氣分析儀藍色新版本配備了全新的抗干擾 SO2 感測器,性能更高。該感測器採用了全新的硬體,其電解質不與 CO 發生任何反應,杜絕了傳統 SO2 感測器的交叉干擾問題。重點是:該感測器的抗干擾是全量程的!
    可調溫式加熱探針 標準 HJ57-2017 中明確規定採樣管加熱及保溫溫度可設、可調。德圖的新款 “ 全程可調溫式加熱探針 ” 滿足該項法規!此外,探針採用鈦合金材質,輕便,易於攜帶!
    中國版計算公式 除了特有的中文版介面(中文簡體、中文繁體)之外,testo 350 煙氣分析儀藍色新版本還將全部裝配新版的中國版固件,中國版 K 值,mg/m3 等中國特有的計算公式都將置入其中。
    CO交叉干擾試驗報告 針對新標準HJ57-2017中 CO 干擾實驗的要求,德圖中國已專門設立了一氧化碳干擾實驗室,籌備工作緊鑼密鼓。作為生產廠家,德圖可快速回應用戶的實驗委託,並出具專業的測試報告。用戶在訂購 testo 350 藍色新版本時可直接訂購該項服務!
    強勁外置預處理採樣系統 關於氣體除水及預處理要求,德圖為您提供完善的梯度方案;除內置的帕爾貼外,德圖的新款外置冷卻器及最新的外置氣體預處理採樣系統 testo 3007 現已面世,接受訂購!與普通的前置處理器不同的是,testo 3007是一款功能全面的預處理系統。
    系統更加開放和相容 testo 350 煙氣分析儀藍色新版本將擁有更加開放的固件系統, 在系統集成方面,尤其在與實驗室資訊管理系統 (LIMS) ,以及其他客戶平臺的相容性方面,將有大幅提升。


    儀器組成
    testo 350煙氣分析儀藍色新版本由兩個部件組成
    testo 350手操器 (獨立產品):用於執行、操作並控制整部儀器,並顯示測量值。彩色顯示幕,內置預設功能表,功能表導航很簡單。
    testo 350分析箱:配有維護倉和感測器倉,維護倉用於儀器的保養和維護,感測器倉則方便用戶自行更換感測器,隨插即用。

    內置前置處理器和即時監測的冷凝槽 將煙氣前置處理器裝在與感測器最近的位置,使煙氣乾燥後直接進入到感測器進行測量。冷凝後的冷凝水經過泵抽取到冷凝槽中,即時監測;需要清空時,儀器會自動提示,氣泵也會停止,保護感測器不受損傷。
    指示燈明顯,過濾芯易於更換,介面牢固 指示燈安裝在面板上,儀器狀態易於辨識;過濾芯在最外端,易於更換維護;標準工業介面,堅固耐用。
    自動量程拓展 自動量程拓展功能(稀釋),使儀器在(未知)高濃度氣體下也能進行測量,單槽稀釋和全槽稀釋適用於不同工況。
    氣體感測器易於更換以及歸零 testo 350 可同時監測不同氣體,用戶在現場可直接更換感測器,無需標氣標定,可即刻投入使用。氣體感測器歸零時,採樣探針可以留在煙道中,歸零時間僅30s。
    自動歸零的壓力感測器 可確保在無人值守的情況下,流速和流量長時間測量,且可在煙氣測量的同時進行流速和流量的測量。
    外部冷卻回路 將儀器的電氣部分以及感測器與環境空氣分隔開,儀器內部通過熱交換得到冷卻,避免了與外部環境空氣中煙塵以及有害氣體接觸。



    用testo 350進行工業煙氣排放檢測

    煙氣分析儀專為工業現場的煙氣排放分析而設計。在“應用”功能表列中,您能找到以下內置標準測量模組以及自訂測量模組:
    • 燃燒器
    • 發動機λ>1
    • 發動機λ≤1
    • 渦輪機
    • 自訂


    技術資料

    SO₂測量(抗CO 干擾10000ppm)
    測量範圍 0 ~ +5000 ppm
    測量精度 ±4 ppm (0 ~ +79 ppm)
    ±5 %測量值 (其餘量程)
    解析度 1 ppm (0 ~ +5000 ppm)
    響應時間 30 s
    SO₂low 測量(抗CO 干擾10000ppm)
    測量範圍 0 ~ +200 ppm
    測量精度 ±1.5 ppm (0 ~ +29.9 ppm)
    ±5 %測量值 (其餘量程)
    解析度 0.1 ppm (0 ~ +200 ppm)
    響應時間 30s
    NTC
    測量範圍 -20 ~ +50 °C
    測量精度 ±0.2 °C (-10 ~ +50 °C)
    解析度 0.1 °C (-20 ~ +50 °C)
    環境溫度探頭
    Type K (NiCr-Ni)
    測量範圍 -200 ~ +1370 °C
    測量精度 ±0.4 °C (-100 ~ +200 °C)
    ±1 °C (-200 ~ -100.1 °C)
    ±1 °C (200.1 ~ +1370 °C)
    解析度 0.1 °C (-200 ~ +1370 °C)
    Type S (Pt10Rh-Pt)
    測量範圍 0 ~ +1760 °C
    測量精度 ±1 °C (0 ~ +1760 °C)
    解析度 0.1 °C (0 ~ +1760 °C)
    差壓
    測量範圍 -40 ~ +40 hPa
    -200 ~ +200 hPa
    測量精度 ±1.5 %測量值 (-40 ~ -3 hPa)
    ±1.5 %測量值 (+3 ~ +40 hPa)
    ±0.03 hPa (-2.99 ~ +2.99 hPa)
    ±1.5 %測量值 (-200 ~ -50 hPa)
    ±1.5 %測量值 (+50 ~ +200 hPa)
    ±0.5 hPa (-49.9 ~ +49.9 hPa)
    解析度 0.01 hPa (-40 ~ +40 hPa)
    0.1 hPa (-200 ~ +200 hPa)
    絕壓
    測量範圍 600 ~ +1150 hPa
    測量精度 ±10 hPa
    解析度 1 hPa
    安裝了紅外感測器後選配
    O₂測量
    測量範圍 0 ~ +25 Vol.%
    測量精度 ±0.8%滿量程 (0 ~ +25 Vol.%)
    解析度 0.01 Vol.% (0 ~ +25 Vol.%)
    響應時間 20 s (t95)
    CO (H₂補償)
    測量範圍 0 ~ +10000 ppm
    測量精度 ±10 ppm (0 ~ +199 ppm)
    ±5 %測量值 (其餘量程)
    解析度 1 ppm (0 ~ +10000 ppm)
    響應時間 40 s
    H₂ 顯示僅作為指示
    CO low (H₂補償)
    測量範圍 0 ~ 500 ppm
    測量精度 ±5 %測量值 (+40 ~ +500 ppm)
    ±2 ppm (0 ~ +39.9 ppm)
    解析度 0.1 ppm (0 ~ +500 ppm)
    響應時間 40 s
    H₂ 顯示僅作為指示
    NO測量
    測量範圍 0 ~ +4000 ppm
    測量精度 ±5 ppm (0 ~ +99 ppm)
    ±5 %測量值 (其餘量程)
    解析度 1 ppm (0 ~ +4000 ppm)
    響應時間 30 s
    NO low 測量
    測量範圍 0 ~ +300 ppm
    測量精度 ±5 %測量值 (+40 ~ +300 ppm)
    ±2 ppm (0 ~ +39.9 ppm)
    解析度 0.1 ppm (0 ~ +300 ppm)
    響應時間 30 s
    NO₂測量
    測量範圍 0 ~ +500 ppm
    測量精度 ±5 %測量值 (+100 ~ +500 ppm)
    ±5 ppm (0 ~ +99.9 ppm)
    解析度 0.1 ppm (0 ~ +500 ppm)
    響應時間 40 s
    有效性測定
    測量範圍 0 ~ +120 %
    解析度 0.1 % (0 ~ +120 %)
    煙氣損失
    測量範圍 0 ~ +99.9 %
    解析度 0.1 % (0 ~ +99.9 %)
    煙氣露點計算
    測量範圍 0 ~ +99.9 °Ctd
    解析度 0.1 °Ctd (0 ~ +99.9 °Ctd)
    CO₂測量(通過O₂計算)
    測量範圍 0 ~ CO₂ max
    測量精度 由O₂計算 ±0.2 Vol.%
    解析度 0.01 Vol.%
    H₂S測量
    測量範圍 0 ~ +300 ppm
    測量精度 ±5 %測量值 (+40 ~ +300 ppm)
    ±2 ppm (0 ~ +39.9 ppm)
    解析度 0.1 ppm (0 ~ +300 ppm)
    響應時間 35 s
    CO₂測量(紅外)
    測量範圍 0 ~ +50 Vol.%
    測量精度 ±0.3 Vol.% + 1 %測量值 (0 ~ 25 Vol.%)
    ±0.5 Vol.% + 1.5 %測量值 (25 ~ 50 Vol.%)
    解析度 0.01 Vol.% (0 ~ 25 Vol.%)
    0.1 Vol.% (> 25 Vol.%)
    響應時間 10 s
    風速
    測量範圍 0 ~ +40 m/s
    解析度 0.1 m/s (0 ~ +40 m/s)
    甲烷
    測量範圍 100 ~ 40000 ppm
    測量精度 < 400 ppm (100 ~ 4000 ppm)
    < 10 %測量值 (> 4000 ppm)
    解析度 10 ppm
    煙氣中最低氧量 2 % + (2 x mv 甲烷)
    響應時間 < 40 s
    回應係數 1
    爆炸下限
    HC感測器出廠設置為甲烷,用戶可自行調整為其他氣體(丙烷或丁烷)
    丙烷
    測量範圍 100 ~ 21000 ppm
    測量精度 < 400 ppm (100 ~ 4000 ppm)
    < 10 %測量值 (> 4000 ppm)
    解析度 10 ppm
    煙氣中最低氧量 2 % + (5 x mv 丙烷)
    響應時間 < 40 s
    回應係數 1.5
    爆炸下限
    HC感測器出廠設置為甲烷,用戶可自行調整為其他氣體(丙烷或丁烷)
    丁烷
    測量範圍 100 ~ 18000 ppm
    測量精度 < 400 ppm (100 ~ 4000 ppm)
    < 10 %測量值 (> 4000 ppm)
    解析度 10 ppm
    煙氣中最低氧量 2 % + (6.5 x mv 丁烷)
    響應時間 < 40 s
    回應係數 2
    爆炸下限
    HC感測器出廠設置為甲烷,用戶可自行調整為其他氣體(丙烷或丁烷)
    技術參數
    直徑 330 x 128 x 438 mm
    操作溫度 -5 ~ +45 °C
    外殼 ABS
    防護等級 IP40
    電池類型 鋰電池
    電池壽命 5小時
    電源 交流電100V - 240V (50 - 60 Hz)
    直流電壓輸入 11V - 40V
    露點計算 0 °Ctd; 99 °Ctd
    最大粉塵負載 20 g/m³ 煙塵量
    最大煙氣負壓 -300 mbar
    最大煙氣正壓 50 mbar
    觸發信號輸入 電壓 5 - 12 V (上升或下降) 脈衝頻率 > 1 s 負載:5 V/max, 5 mA, 12 V/max. 40 mA
    最大濕度負載 分析儀煙氣入口處露點溫度+70 ℃
    軟管長度 最長16.2 m (通過5根延長軟管連接)
    泵流量 1 升/分鐘,帶流量監測
    最大記憶體 250,000個讀數
    存放溫度 -20 ~ +50 °C
    重量 4800 g




    testo 350藍色新版分析箱,標配O2傳感器,內置差壓及環境溫度(NTC)傳感器,帶K型(NiCr-Ni)和S型熱電偶(Pt10Rh-Pt)熱電偶連接口,德圖數據總線接口,觸發器輸入接口,充電電池,數據存儲模塊以及USB接口。

    工業探頭

    溫度探頭

    烟气探针

  • 烟气探针
    Hose extension
    延长连接软管, 2.8 m, 用于延长探针与分析仪之间的软管
      :
      0554 1202
    • 烟气探针
      Spare sintered filters
      备用不锈钢烧结前置过滤器 (2个/包)
        :
        0554 3372
      • 烟气探针
        Spare particle filter
        备用过滤芯,10个/包
          :
          0554 3385
        • 烟气探针
          No picture available
          探针套管, 335 mm长, 带固定锥, Ø 8 mm, 耐温1000 °C
            :
            0554 8764
          • 烟气探针
            No picture available
            探针套管, 700 mm长, 带固定锥, Ø 8 mm, 耐温1000 °C
              :
              0554 8765
            • 烟气探针
              Modular flue gas probe
              模块化烟气采样探头,采样管长335mm,耐温1000 °C ,内置热电偶,装载固定锥,手柄前端有黄色按钮,按下即可分离手柄和采样管
                :
                0600 8764
              • 烟气探针
                Flue gas probe modular 700 mm 500 &deg;C 0600 876
                模块化烟气采样探头,采样管长700mm,耐温1000 °C ,内置热电偶,装载固定锥,手柄前端有黄色按钮,按下即可分离手柄和采样管
                  :
                  0600 8765
                • 烟气探针
                  Modular flue gas probe
                  模块化烟气采样探头,采样管长335mm,耐温1000 °C ,采样管前端装载Ø 14 mm前置过滤器,内置热电偶,装载固定锥,手柄前端有黄色按钮,按下即可分离手柄和采样管
                    :
                    0600 8766
                  • 烟气探针
                    Flue gas probe modular 335 mm 1000 &deg;C prefilter 0600 8767
                    模块化烟气采样探头,采样管长700mm,耐温1000 °C ,采样管前端装载Ø 14 mm前置过滤器,内置热电偶,装载固定锥,手柄前端有黄色按钮,按下即可分离手柄和采样管
                      :
                      0600 8767
                    • 烟气探针
                      0600-9766-modular-flue-gas-probe
                      模块化烟气采样探头,采样管长335mm,耐温500 °C ,内置热电偶,装载固定锥,手柄前端有黄色按钮,按下即可分离手柄和采样管
                        :
                        0600 9766
                      • 烟气探针
                        Modular flue gas probe, 700 mm, 500 &deg;C
                        模組化煙氣採樣探頭,採樣管長700mm,耐溫500°C ,內置熱電偶,裝載固定錐,手柄前端有黃色按鈕,按下即可分離手柄和採樣管
                          :
                          0600 9767
                        • 發動機探針

                          皮託管

                          推薦産品

                          用于热处理过程排放测量的推荐配置

                        • 用于热处理过程排放测量的推荐配置
                          0516-3510
                          testo350仪器箱保护设备,可放置仪器、探针和附件
                            :
                            0516 3510

                          • 維護燃氣輪機

                            燃氣輪機在運行過程中以及定期檢查過程中都必須遵循煙氣排放限值的要求。在調試和維護、維修後,燃氣輪機系統排放值需要被檢測並遵循限值要求、設備出廠參數,如有必要則存檔測量數據。
                            在對低濃度NOx排放的燃氣輪機監測和調試時,對煙氣分析儀的精度有著很高級別的要求。testo350可同時配置NO2傳感器和低量程的NOlow傳感器,兩個傳感器的分辨率均為0.1ppm,能夠輕松滿足測量要求。除此之外,內置的氣體預處理模塊以及采樣軟管的工業發動機專用廢氣采樣探針,能有效防止NO2和SO2吸附,進而保證了不同日期和不同環境條件的測量值也可以比較。

                            維護工業發動機

                            煙氣分析儀testo350是可用于調整燃氣或柴油工業發動機以達到良好工況的重要工具。testo350能被應用在如下過程,例如調試過程、定期維護維修過程、解決故障過程等。對于調整發動機運行參數達到理想值同時符合國家標準規定的排放限值的過程,測量廢氣濃度是非常必要的,整個調整過程常常會花費數個小時,另外,發動機的排放氣體中常含有高濃度且波動的NO2,那麽獲得真正的、高精度的NOx值是非常必要的,上述描述意味著需使用性能優良的便攜式煙氣分析儀並單獨測量NO和NO2的濃度。testo 350可勝任各種複雜工況,同時能分別測量NO和NO2濃度,除此之外,內置的氣體預處理模塊以及帶有專利采樣軟管的工業發動機專用廢氣采樣探針,能有效防止NO2和SO2吸附,進而保證了不同日期和不同環境條件的測量值也可以比較。
                            testo-350

                            維護後處理系統

                            嚴格的排放限值要求使得在測量後處理系統前後的廢氣成分和濃度過程中必須使用便攜式煙氣分析儀。煙氣測量能夠計算燃燒系統的燃燒效率,也能夠有助于分析系統的可靠性。testo 350能應用總線功能,能夠同時測量後處理系統前後位置的廢氣成分和濃度,而且系統前後位置的測量值能同時顯示在同一個屏幕界面上,很大程度地方便了後處理系統評估工作,任何系統內的改變都可以從測量數據中分析出。
                            testo-350

                            氣氛分析(熱處理)

                            煙氣分析可被用于監控燃燒系統的熱處理過程,例如玻璃生産、陶瓷生産、建材生産、煉鋼、淬火等。在熱處理過程中,産生某些物質有可能進入到煙氣中,所以其煙氣排放量會高于一般的燃燒系統。
                            反之亦然,廢氣中的某些汙染物質也可能變成産品的一部分。煙氣分析儀testo350能用于:監測相關生産工藝的氣氛,以保證産品質量;提供相關生産工藝信息,如爐內的設計,火焰控制,燒制産品和爐溫,助燃空氣供應等。同時,氣體分析在運行成本和安全性方面有助于優化系統運行。
                            testo-350

                            維護工業燃燒器

                            無論是采暖、發電、加熱産生蒸汽或熱水的燃燒系統,還是用于材料生産或材料表面處理、焚燒垃圾和廢料的燃燒系統,管理燃燒和焚化需要熟悉燃料和助燃氣體的組成及其比例,甚至其如何混合也是至關重要的。便攜測量技術能分析相關氣體進行分析並使其達到良好的燃燒工況。
                            使用便攜式煙氣分析儀可用于測試並優化燃燒系統,使燃燒系統達到最佳燃燒工況,符合國家標準規定的排放限值要求,既滿足節能要求又滿足環保要求。通過便攜式煙氣分析儀,一個燃燒系統能被調整到最合適的工作範圍,符合排放標準,同時達到良好的燃燒效率。高精度的便攜式煙氣分析儀testo 350 ,能勝任任何惡劣工況,除了用于調試目的,也可以用于運行過程中的氣體分析。
                            testo-350
